【国家标准(GB)】铝及铝合金管材压缩试验方法

本网站发布时间： 2024-06-28 15:42:48

GB/T3251-2006
现行

基本信息

标准号：
GB/T 3251-2006
标准名称：
铝及铝合金管材压缩试验方法
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
2006-09-26
实施日期：
2007-02-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
184.03 KB

标准分类号

标准ICS号：
冶金>>有色金属>>77.120.10铝和铝合金
中标分类号：
冶金>>金属理化性能试验方法>>H22金属力学性能试验方法

关联标准

替代情况：
GB/T 3251-1982

出版信息

出版社：
中国标准出版社
页数：
平装16 开/页数：8/字数：3
标准价格：
8.0 元
出版日期：
2007-02-01
计划单号：
20031713-T-610

其他信息

首发日期：
1982-06-21
起草人：
邱纪微、赵胜强、韩啸、何滨、王龙
起草单位：
东北轻合金有限责任公司
归口单位：
全国有色金属标准化技术委员会
提出单位：
中国有色金属工业协会
发布部门：
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
主管部门：
中国有色金属工业协会
相关标签：
铝合金管材压缩试验方法

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了铝及铝合金管材压缩试验方法。本标准适用于铝及铝合金管材纵向抗压缩变形能力的检验。 GB/T 3251-2006 铝及铝合金管材压缩试验方法 GB/T3251-2006

标准内容

部分标准内容：

ICS 77.040. 10
中华人民共和国国家标准
GB/T3251-—2006
代替GB/T3251—1982
铝及铝合金管材压缩试验方法
Compression test method for aluminium and aluminium alloys tubes2006-09-26发布bzxZ.net
中华人民共和国国家质量监督检验检疫总局防
中国国家标准化管理委员会
2007-02-01实施

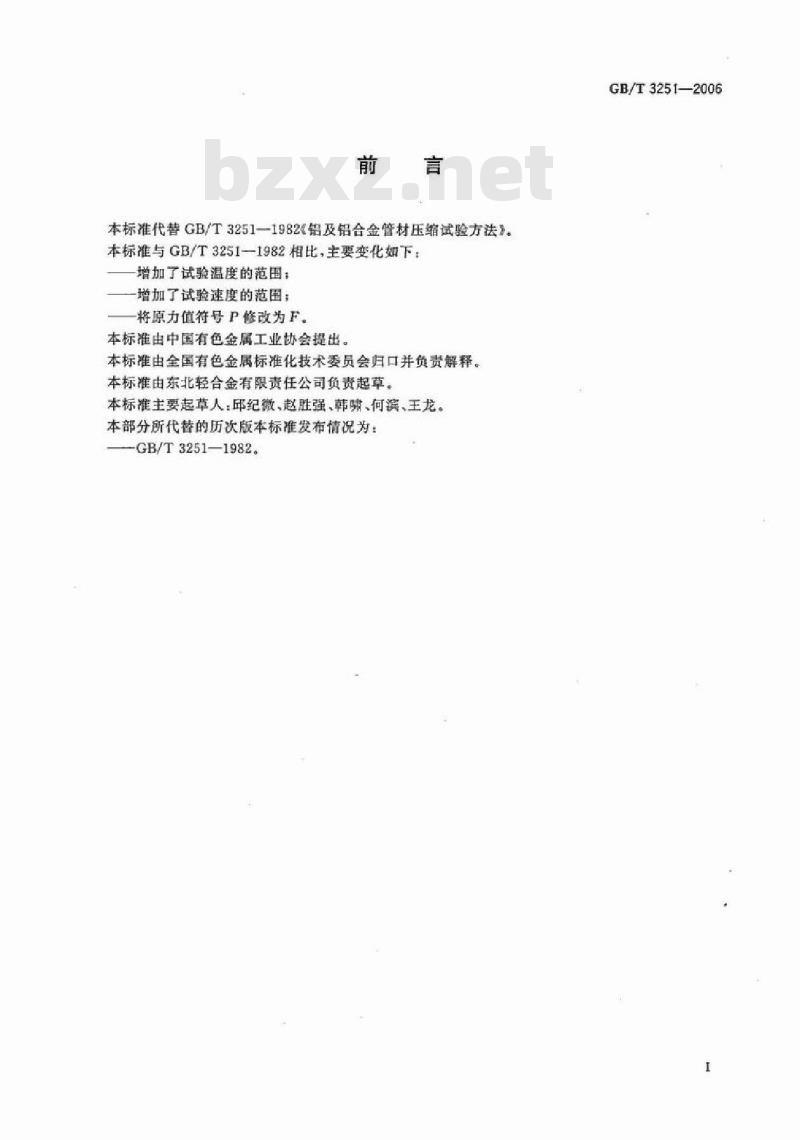

本标准代替GB/T3251—1982铝及铝合金管材压缩试验方法》本标准与GB/T3251-1982相比，主要变化如下：增加了试验温度的范围：
一增加了试验速度的范围：
一将原力值符号P修改为F。
本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口并负责解释。本标准由东北轻合金有限责任公司负责起草。本标准主要起草人：邱纪微、赵胜强、韩嘴、何滨、王龙。本部分所代替的历次版本标准发布情况为：-GB/T3251—1982.
GB/T3251—2006

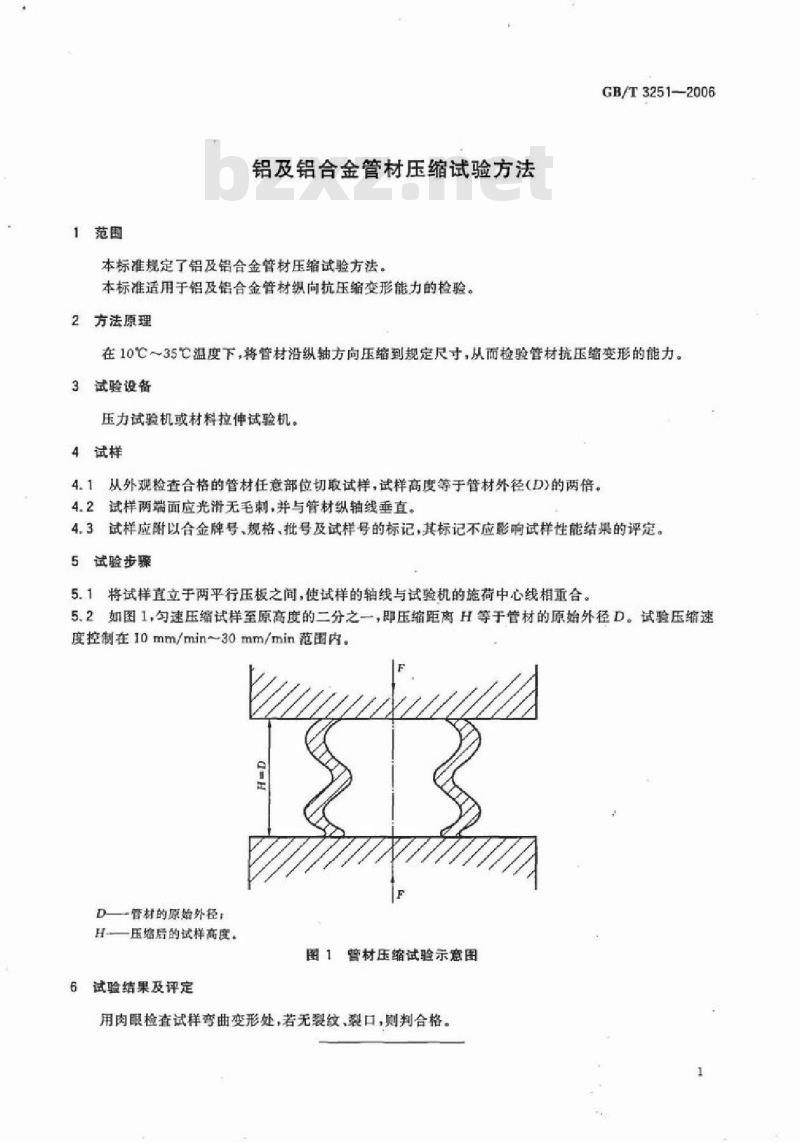

1范围
铝及铝合金管材压缩试验方法
本标准规定了铝及铝合金管材压缩试验方法。本标准适用于铝及铝合金管材纵向抗压缩变形能力的检验。2方法原理
GB/T3251—2006
在10℃～35C温度下，将管材沿纵轴方向压缩到规定尺寸，从而检验管材抗压缩变形的能力。3试验设备
压力试验机或材料拉伸试验机。4试样
4.1从外观检查合格的管材任意部位切取试样，试样高度等于管材外径（D)的两倍。4.2试样两端面应光滑无毛刺，并与管材纵轴线垂直4.3试样应附以合金牌号，规格，批号及试样号的标记，其标记不应影响试样性能结果的评定。5试验步骤
5.1将试样直立于两平行压板之间，使试样的轴线与试验机的施荷中心线相重合。5.2如图1，勾速压缩试样至原高度的二分之一，即压缩距离H等于管材的原始外径D。试验压缩速度控制在10mm/min~30mm/min范围内。D——管材的原始外径：
压缩后的试样高度。
图1管材压缩试验示意图
6试验结果及评定
用肉眼检查试样弯曲变形处，若无裂纹、裂口，则判合格。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
