【国家标准(GB)】 铝及铝合金阳极氧化 阳极氧化膜表面反射特性的测定 积分球法

ICS25.220.20

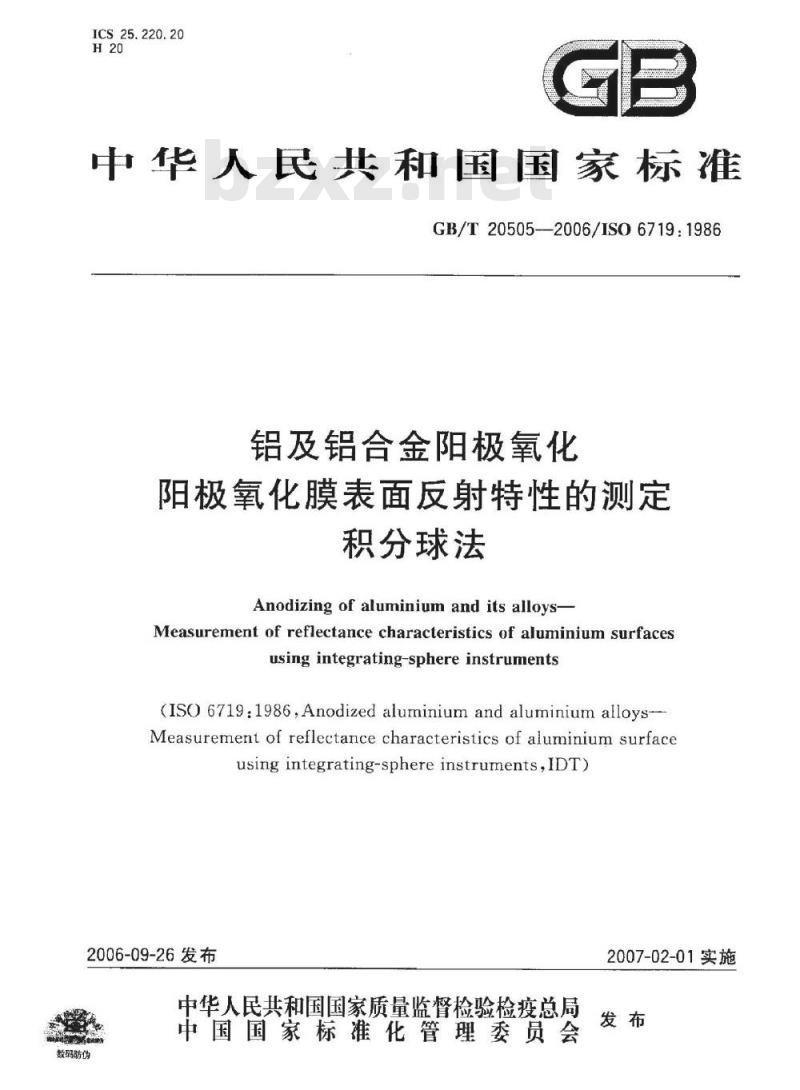

中华人民共和国国家标准
GB/T20505--2006/ISO67191986
铝及铝合金阳极氧化
阳极氧化膜表面反射特性的测定积分球法
Anodizing of aluminium and its alloys-Measurement of reflectance characteristics of aluminium surfacesusing integrating-sphere instruments(ISO 6719:1986,Anodized aluminium and aluminium alloys---Measurement of reflectance characteristics of aluminium surfaceusing integrating-sphere instruments,IDT)2006-09-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防
2007-02-01实施
YYKAoNrKAca-

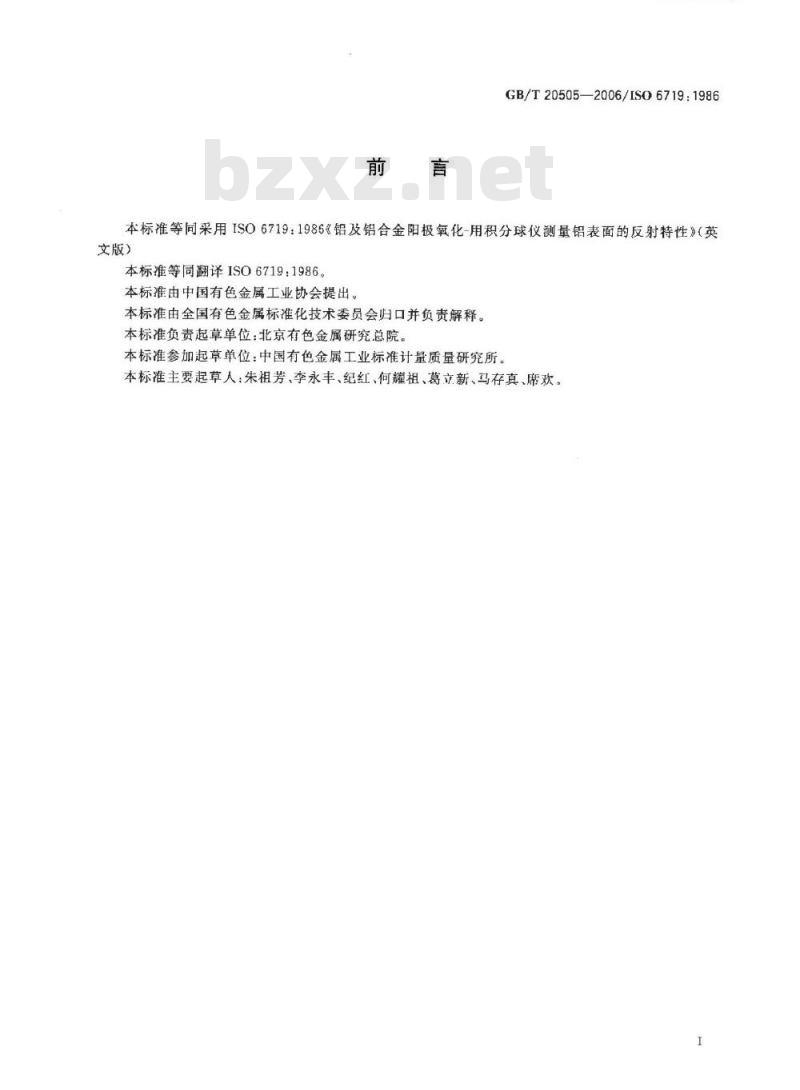

GB/T20505—2006/IS06719:1986本标准等同采用ISO6719：1986《铝及铝合金阳极氧化-用积分球仪测量铝表面的反射特性》（英文版）
本标准等同翻译ISO67191986。
本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口并负责解释。本标准负责起草单位：北京有色金属研究总院。本标准参加起草单位：中国有色金属工业标准计量质量研究所。本标准主要起草人：朱祖芳、李永丰、纪红、何耀祖、葛立新、马存真、席欢。I

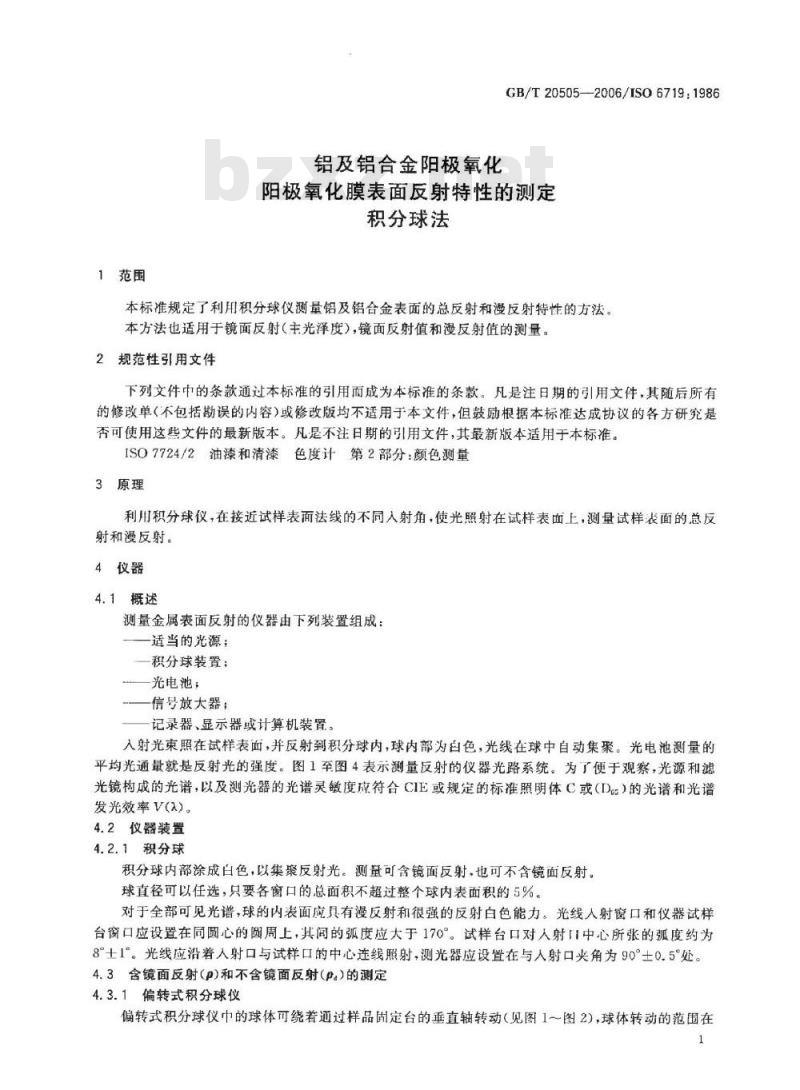

1范围
铝及铝合金阳极氧化
GB/T20505—-2006/ISO6719：1986阳极氧化膜表面反射特性的测定积分球法
本标准规定了利用积分球仪测量铝及铝合金表面的总反射和漫反射特性的方法。本方法也适用于镜面反射（主光泽度），镜面反射值和漫反射值的测量。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本文件，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO7724/2油漆和清漆色度计第2部分：颜色测量3原理
利用积分球仪，在接近试样表面法线的不同入射角，使光照射在试样表面上，测量试样表面的总反射和漫反射。
4仪器
4.1概述
测量金属表面反射的仪器由下列装置组成：适当的光源；
一积分球装置；
光电池；
信号放大器；
一记录器、显示器或计算机装置。入射光束照在试样表面，并反射到积分球内，球内部为白色，光线在球中自动集聚。光电池测量的平均光通量就是反射光的强度。图1至图4表示测量反射的仪器光路系统。为了便于观察，光源和滤光镜构成的光谱，以及测光器的光谱灵敏度应符合CIE或规定的标准照明体C或（Ds）的光谱和光谱发光效率V(a)。
4.2仪器装置
4.2.1积分球
积分球内部涂成白色，以集聚反射光。测量可含镜面反射，也可不含镜面反射。球直径可以任选，只要各窗口的总面积不超过整个球内表面积的5%。对于全部可见光谱，球的内表面应具有漫反射和很强的反射白色能力。光线人射窗口和仪器试样台窗口应设置在同圆心的圆周上，其间的弧度应大于170。试样台口对人射中心所张的孤度约为8°士1°。光线应沿着入射口与试样口的中心连线照射，测光器应设置在与人射口夹角为90°土0.5°处。4.3含镜面反射(p)和不含镜面反射(pa)的测定4.3.1偏转式积分球仪
偏转式积分球仪中的球体可绕着通过样品固定台的垂直轴转动（见图1一图2)，球体转动的范围在1
GB/T20505—2006/IS06719:19869°士1°，它用于测量总反射（），其中含镜面反射。还用于测量漫反射（pa），其中不含镜面反射。4.3.2固定式积分球仪（I型）
TTKANrKAa-

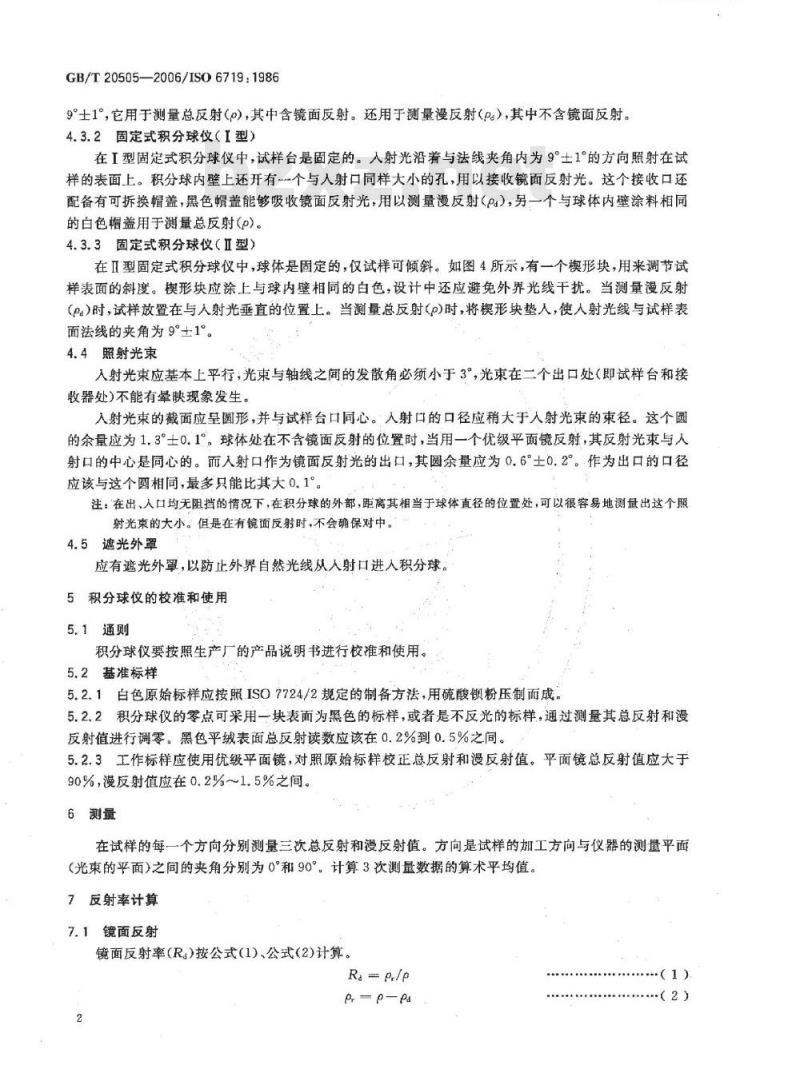

在I型固定式积分球仪中，试样台是固定的。人射光沿着与法线夹角内为9°士1°的方向照射在试样的表面上。积分球内壁上还开有一个与入射口同样大小的孔，用以接收镜面反射光。这个接收口还配备有可拆换帽盖，黑色帽盖能够吸收镜面反射光，用以测量漫反射（g），另一个与球体内壁涂料相同的白色帽盖用于测量总反射(p)。4.3.3固定式积分球仪（Ⅱ型）
在Ⅱ型固定式积分球仪中，球体是固定的，仅试样可倾斜。如图4所示，有一个楔形块，用来调节试样表面的斜度。模形块应涂上与球内壁相同的白色，设计中还应避免外界光线干扰。当测量漫反射(βa）时，试样放置在与人射光垂直的位置上。当测量总反射(p)时，将形块垫人，使人射光线与试样表面法线的夹角为9°±1°。
4.4照射光束
入射光束应基本上平行，光束与轴线之间的发散角必须小于3°，光束在二个出口处（即试样台和接收器处不能有晕映现象发生。
入射光束的截面应呈圆形，并与试样台口同心。人射口的口径应稍大于人射光束的束径。这个圆的余量应为1.3士0.1球体处在不含镜面反射的位置时，当用一个优级平面镜反射，其反射光束与人射口的中心是同心的。而入射口作为镜面反射光的出口，其圆余量应为0.6°士0.2。作为出口的口径应该与这个圆相同，最多只能比其大0.1°。注：在出、人口均无阻挡的情况下，在积分球的外部，距离其相当于球体直径的位置处，可以很容易地测量出这个照射光束的大小。但是在有镜面反射时，不会确保对中。4.5遮光外罩
应有遮光外覃，以防止外界自然光线从人射口进人积分球。5积分球仪的校准和使用
5.1通则
积分球仪要按照生产厂的产品说明书进行校准和使用。5.2基准标样
5.2.1白色原始标样应按照ISO7724/2规定的制备方法，用硫酸钡粉压制而成，5.2.2积分球仪的零点可采用一块表面为黑色的标样，或者是不反光的标样，通过测量其总反射和漫反射值进行调零。黑色平绒表面总反射读数应该在0.2%到0.5%之间。5.2.3工作标样应使用优级平面镜，对照原始标样校正总反射和漫反射值。平面镜总反射值应大于90%，漫反射值应在0.2%~1.5%之间。6测量
在试样的每一个方向分别测量三次总反射和漫反射值。方向是试样的加工方向与仪器的测量平面(光束的平面之间的夹角分别为0°和90°。计算3次测量数据的算术平均值。7反射率计算
7.1镜面反射
镜面反射率(Ra）按公式(1)、公式(2)计算。Rp/p
Pr=p-Pa
·（2)
式中：
平均镜面反射（主光泽度）
p——平均总反射值；
一平均漫反射值。
7.2漫反射

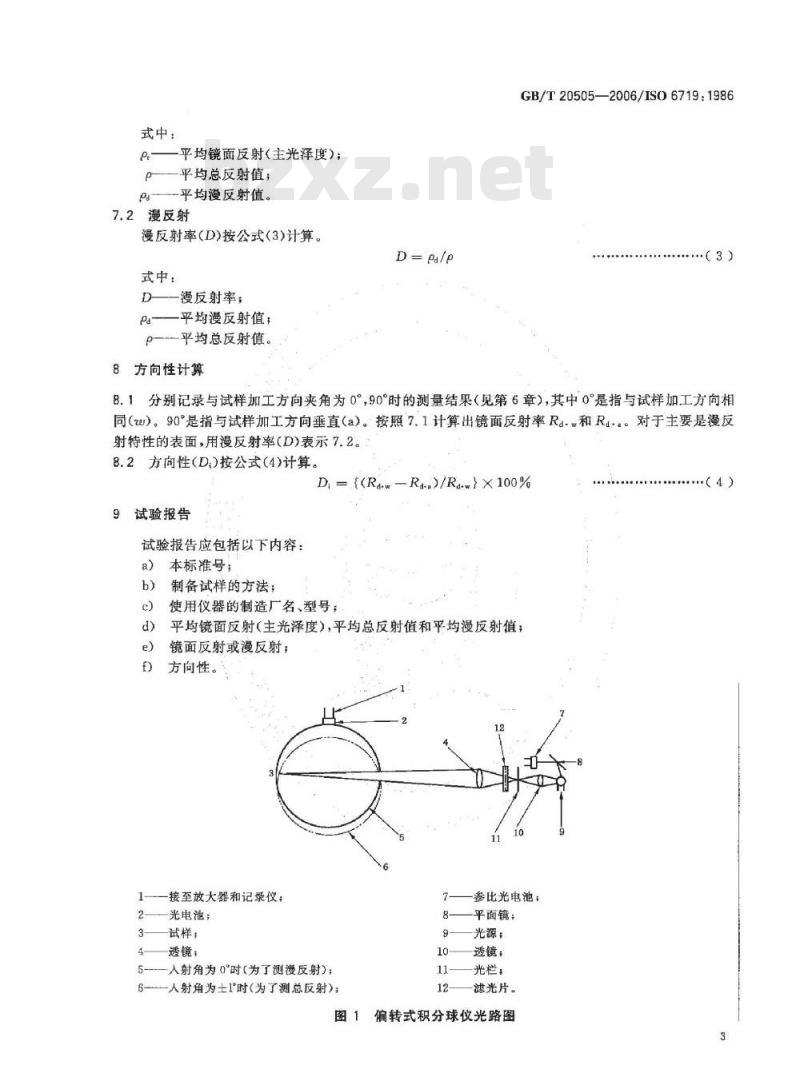

漫反射率(D)按公式（3)计算。
式中：
漫反射率；
平均漫反射值：
P—平均总反射值。
8方向性计算
D=Pa/p
GB/T20505—2006/IS06719：1986（3）
8.1分别记录与试样加工方向夹角为0°90°时的测量结果（见第6章），其中0°是指与试样加工方向相同（）。90°是指与试样加工方向垂直（a）。按照7.1计算出镜面反射率Ra.和Rd.。对于主要是漫反射特性的表面，用漫反射率(D)表示7.2。8.2方向性（D,)按公式（4)计算。D, = ((Ra.wRa.,)/Ra.w X 100%9试验报告
试验报告应包括以下内容：
本标准号；
制备试样的方法；
使用仪器的制造厂名、型号：
平均镜面反射（主光泽度），平均总反射值和平均漫反射值；镜面反射或漫反射；
方向性。
一接至放大器和记录仪；
光电池：
试样，
透镜；
人射角为0°时(为了漫反射)；
人射角为士1'时（为了测总反射）；9
参比光电池：
平面镜；
光源，
透镜；
光栏；
滤光片。
图1偏转式积分球仪光路图
·（4）
GB/T20505—2006/ISO6719:1986SH
球在中心辅位置：
2——球在偏角位置（镜面反射）；一试样，
球旋动轴；
5—--球偏角位置时镜面反射光束；一人口处在中心轴位置的人射光束；一入口处在偏角轴位置的入射光束图2
一滤光片：
一透镜：
一试样，
球转动轴：
5----光源；
8-——出口处的光束；
9—-光栏；
10%接收器；
11——滤光片；
12—凸透镜：
13—投射镜；
14—光源。
偏转式积分球仪结构示意图
-透镜；
球在偏角位置；
球在中心轴位置：此内容来自标准下载网
接收器。
图3偏转式积分球仪结构示意图
KAONT KAca-
滤光片+
透镜；
3---光源；
接收器：
试样，
透镜；
接收器：
没有镜面反射
有镜面反射
试样：
楔形块；
GB/T20505—2006/1SO6719:1986镜面反射光束；
光线出！（俯视图）；
光线出口（正视图）；
模形块。
图4固定式积分球仪（2型）试样可倾斜的结构示意图GB/T20505-2006
KAONT KAca-
中华人民共和国
国家标准
铝及铝合金阳极氧化
阳极氧化膜表面反射特性的测定积分球法
GB/T20505—2006/ISO6719.1986*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75
字数11千字
第版2007年2月第一次印刷
2007年2月第
书号：155066：1-28746定价10.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
