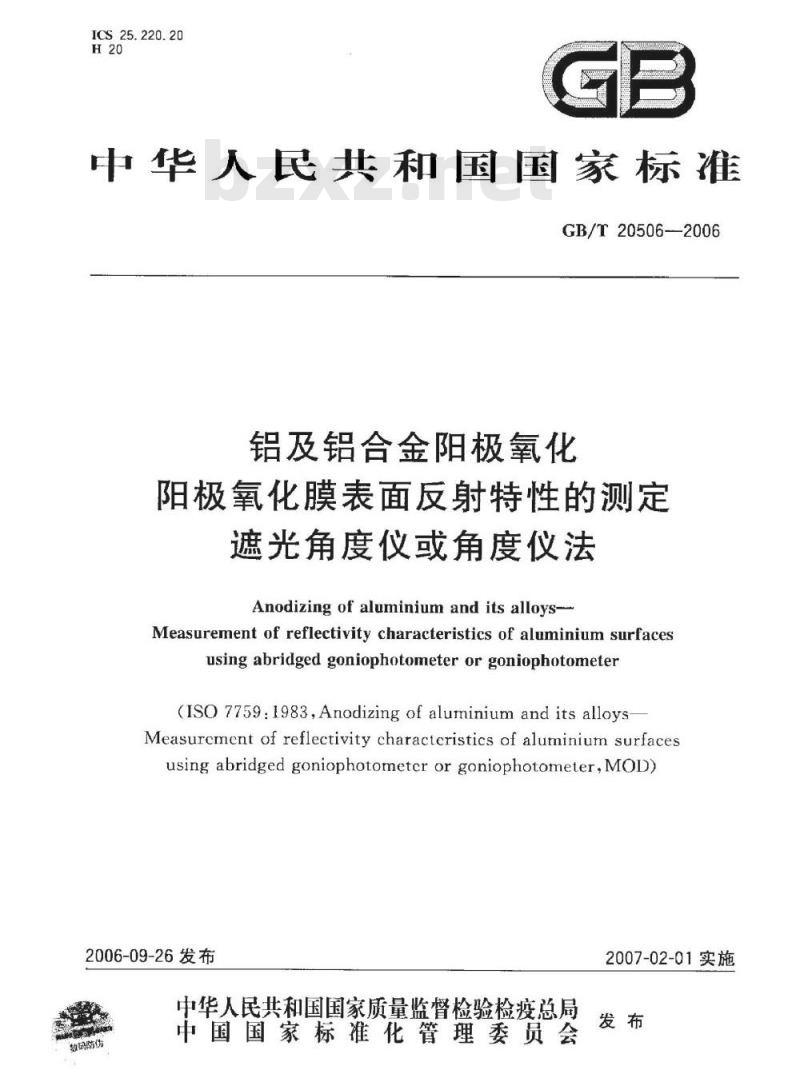

中华人民共和国国家标准
GB/T20506--2006
铝及铝合金阳极氧化
阳极氧化膜表面反射特性的测定遮光角度仪或角度仪法
Anodizing of aluminium and its alloys--Measurement of reflectivity characteristics of aluminium surfacesusing abridged goniophotometer or goniophotometer(ISO7759:1983,Anodizing of aluninium and itsalloysMeasurcment of reflectivity characteristics of aluminium surfacesusing abridgedgoniophotometcr orgoniophotometer,MOD)2006-09-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-02-01实施
KAONKAca
GB/T20506—2006

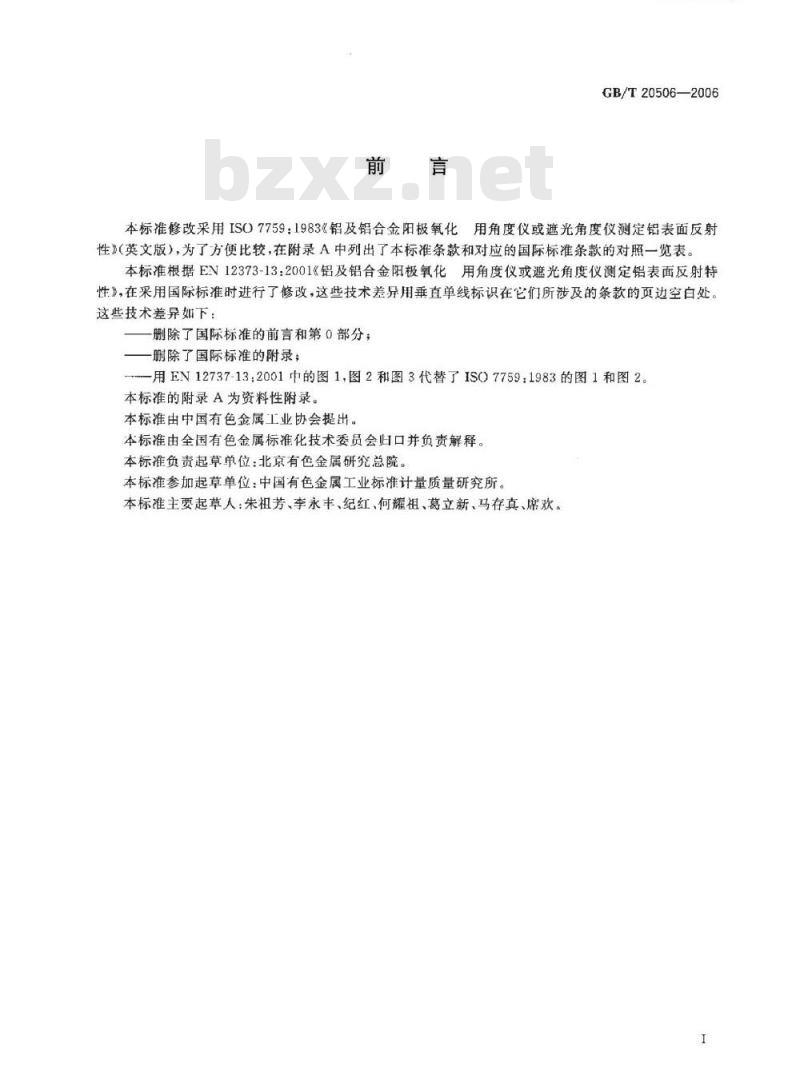

本标准修改采用ISO7759：1983《铝及铝合金阳极氧化用角度仪或遮光角度仪测定铝表面反射性》（英文版），为了方便比较，在附录A中列出了本标准条款和对应的国际标准条款的对照一览表。本标准根据EN12373-13:2001《铝及铝合金阳极氧化用角度仪或遮光角度仪测定铝表面反射特性》，在采用国际标准时进行了修改，这些技术差异用垂直单线标识在它们所涉及的条款的页边空白处。这些技术差异如下：
删除了国际标准的前言和第0部分；一删除了国际标准的附录；
一用EN12737-13：2001中的图1，图2和图3代替了ISO7759：1983的图1和图2。本标准的附录A为资料性附录。
本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口并负责解释。本标准负责起草单位：北京有色金属研究总院。本标准参加起草单位：中国有色金属工业标准计量质量研究所。本标准主要起草人：朱祖芳、李永丰、纪红、何耀祖、葛立新，马存真、席欢。1范围

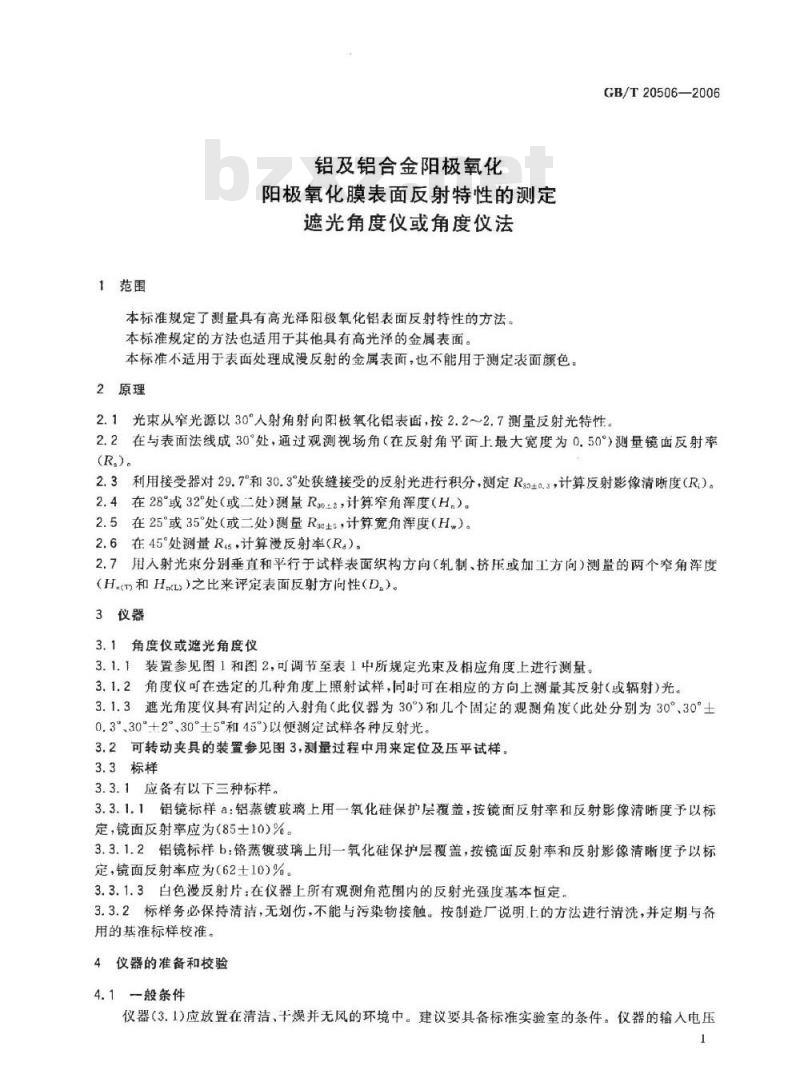

铝及铝合金阳极氧化
阳极氧化膜表面反射特性的测定遮光角度仪或角度仪法
本标准规定了测量具有高光泽阳极氧化铝表面反射特性的方法。本标准规定的方法也适用于其他具有高光洋的金属表面。本标准不适用于表面处理成没反射的金属表面，也不能用于测定表面颜色。2原理
GB/T20506—2006
2.1光束从窄光源以30°人射角射向阳极氧化铝表面，按2.2~2.7测量反射光特性。2.2在与表面法线成30°处，通过观测视场角（在反射角平面上最大宽度为0.50°）测量镜面反射率(R.)。
2.3利用接受器对29.7和30.3处狭缝接受的反射光进行积分，测定R33±0.3，计算反射影像清晰度（R）。2.4在28°或32°处（或二处）测量R三，计算窄角浑度（H.）。2.5在25°或35°处（或二处）测量Re±5，计算宽角浑度（H）。2.6在45°处测量R，计算漫反射率（R。）。2.7用入射光束分别垂直和平行于试样表面织构方向（轧制、挤压或加工方向）测量的两个窄角浑度（HacT和HL）之比来评定表面反射方向性（D,)。3仪器
3.1角度仪或遮光角度仪
3.1.1装置参见图1和图2，可调节至表1中所规定光束及相应角度上进行测量。3.1.2角度仪可在选定的儿种角度上照射试样，同时可在相应的方向上测量其反射（或辐射)光。3.1.3遮光角度仪具有固定的入射角（此仪器为30°）和儿个固定的观测角度（此处分别为30°30°士0.3\、30°+2°、30°土5\和45\)以便测定试样各种反射光3.2可转动夹具的装置参见图3，测量过程中用来定位及压平试样。3.3标样
3.3.1应备有以下三种标样。
3.3.1.1铝镜标样a：铝蒸镀玻璃上用一氧化硅保护层覆盖，按镜面反射率和反射影像清晰度予以标定，镜面反射率应为（85土10）%。3.3.1.2铝镜标样b：铬蒸镀玻璃上用一氧化硅保护层覆盖，按镜面反射率和反射影像清晰度予以标定，镜面反射率应为(62士10)%。3.3.1.3白色漫反射片：在仪器上所有观测角范围内的反射光强度基本恒定。3.3.2标样务必保持清洁，无划伤，不能与污染物接触。按制造厂说明上的方法进行清洗，并定期与备用的基准标样校准。
4仪器的准备和校验
4.1一般条件
仪器（3.1)应放置在清洁、干燥并无风的环境中。建议要具备标准实验室的条件。仪器的输人电压1
GB/T20506—2006
TTKAONrKAa-

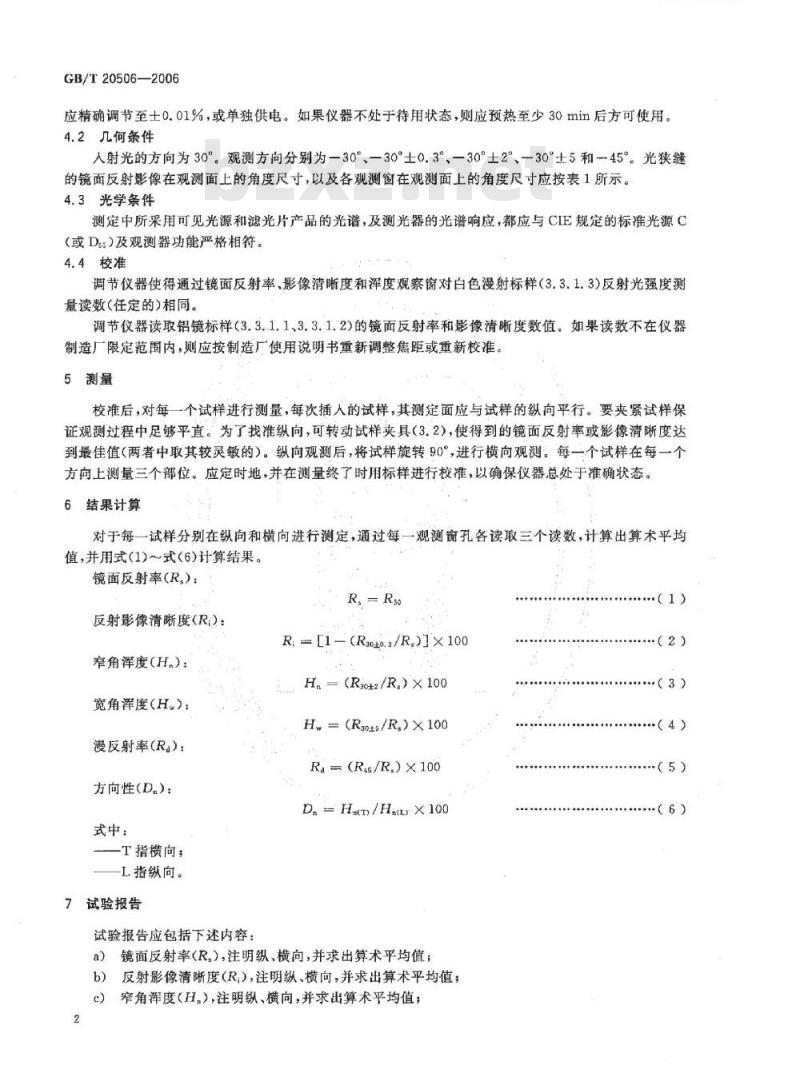

应精确调节至士0.01%，或单独供电。如果仪器不处于待用状态，则应预热至少30min后方可使用。4.2几何条件
人射光的方向为30。观测方向分别为一30%—30°±0.3°、—30°士2°、—30°士5和-45。光狭缝的镜面反射影像在观测面上的角度尺寸，以及各观测窗在观测面上的角度尺寸应按表1所示。4.3光学条件
测定中所采用可见光源和滤光片产品的光谱，及测光器的光谱响应，都应与CIE规定的标准光源C（或Ds）及观测器功能严格相符。4.4校准
调节仪器使得通过镜面反射率、影像清晰度和浑度观察窗对白色漫射标样（3.3.1.3)反射光强度测量读数（任定的）相同。
调节仪器读取铝镜标样（3.3.1.1、3.3.1.2)的镜面反射率和影像清晰度数值。如果读数不在仪器制造厂限定范围内，则应按制造厂使用说明书重新调整焦距或重新校准。5测量
校准后，对每一个试样进行测量，每次插入的试样，其测定面应与试样的纵向平行。要夹紧试样保证观测过程中足够平直。为了找准纵向，可转动试样夹具（3.2），使得到的镜面反射率或影像清晰度达到最佳值（两者中取其较灵敏的）。纵向观测后，将试样旋转90°，进行横向观测每一个试样在每一个方向上测量三个部位。应定时地，并在测量终了时用标样进行校准，以确保仪器总处于准确状态。6结果计算
对于每一试样分别在纵向和横向进行测定，通过每一观测窗孔各读取三个读数，计算出算术平均值，并用式（1）～式（6)计算结果。镜面反射率(R,)：
R，—Rso
反射影像清晰度（R.)：
R;=[1—(Rao±0.3/R,)×100
窄角浑度(H.）：
H.=(Ra0+2/R)×100
宽角浑度（H）：
Hw=（R30±5/R)X100
漫反射率(Ra）：
R =(R4/R)X100
方向性(D.）：
D,=Han/HactrX100
式中：
T指横向：
L指纵向。
7试验报告
试验报告应包括下述内容：
a）镜面反射率(R,)，注明纵、横向，并求出算术平均值；b）反射影像清晰度(R,）)，注明纵、横向，并求出算术平均值；e
窄角浑度（H.）,注明纵、横向，并求出算术平均值；2
（1）
（3）
（5）
宽角浑度（H。），注明纵横向，并求出算术平均值；漫反射率(R。），注明纵、横向并求出算术平均值；方向性(D,)；
GB/T20506—2006
所用的仪器型号，制造厂名、生产序号，所用的基准标样，它们的标定反射率数值；任何样品凡在标度盘上的单一测量值比其平均值大于3.0时，应予以注明。表1观测窗平面上测得的光源影像和各观测窗的角度尺寸（见图1和图2）数www.bzxz.net
观测中心角度
（沿试样表面垂直
方向测量值）
（在反射角平面）
（沿反射角平面）
试样，
光源狭缝
30.0±0.4
0.44±0.01
中性密度滤光片；
光源物镜；
光源狭缝；
聚光透镜
镜面反射
观测窗
30.0±0.4
0.40±0.01
影像清晰度
观测窗
30.30±0.04
29.70±0.04
0.14±0.01
光源支座中心线调节器（为了得到光源最佳值)；一观测窗系列中心线调节器（为了得到光源最佳值）。图1
辉度观测窗
28.0±0.4
32.0±0.4
25.0±0.4
35.0±0.4

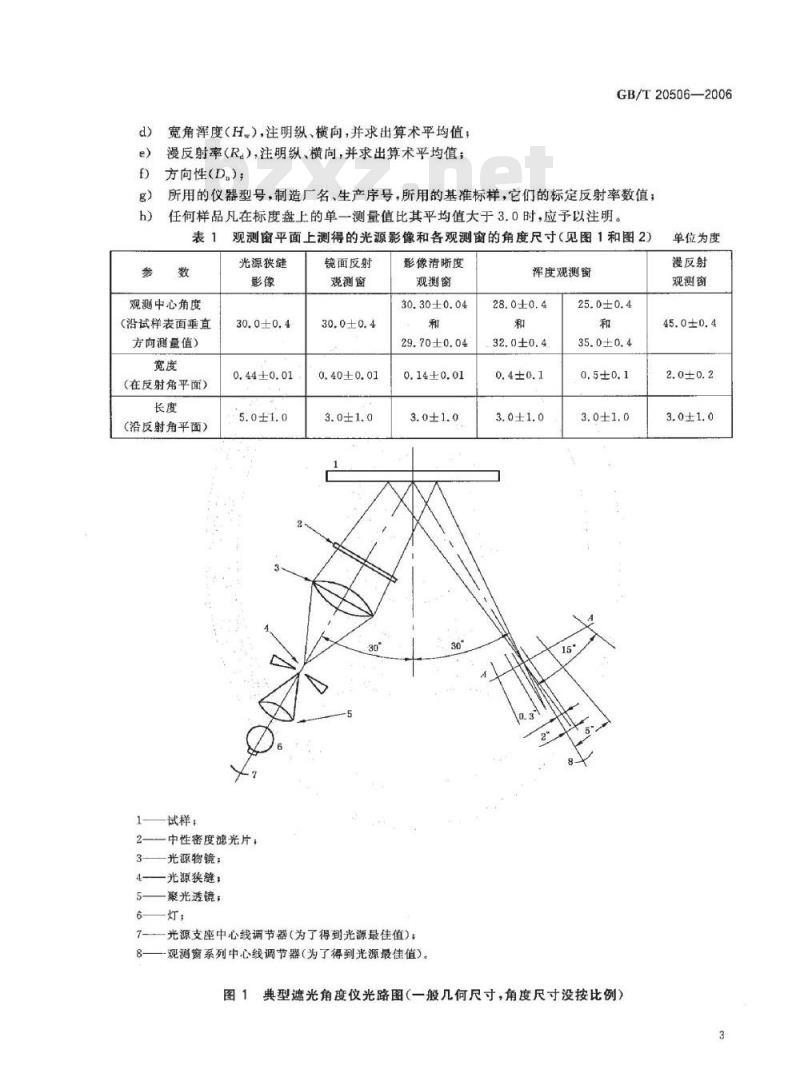

典型遮光角度仪光路图（一般几何尺寸，角度尺寸没按比例）单位为度
漫反射
观测窗
45.0±0.4
GB/T20506—2006
—定向反射光束中心。
图2典型遮光角度仪光路图（各观测窗的排布，角度尺寸没按比例）C
图3可转动式夹具（建议用于压平试样和观测时定位）kAoNrkAca
GB/T20506--2006
附录A
（资料性附录）
本标准章条编号与IS07759：1983章条编号对照本标准章条编号与IS07759：1983章条编号对照表A.1
对应的国际标准章条编号
本标准章条编号
GB/T20506-2006
