【环境保护行业标准(HJ)】 环境保护产品技术要求 超声波管道流量计

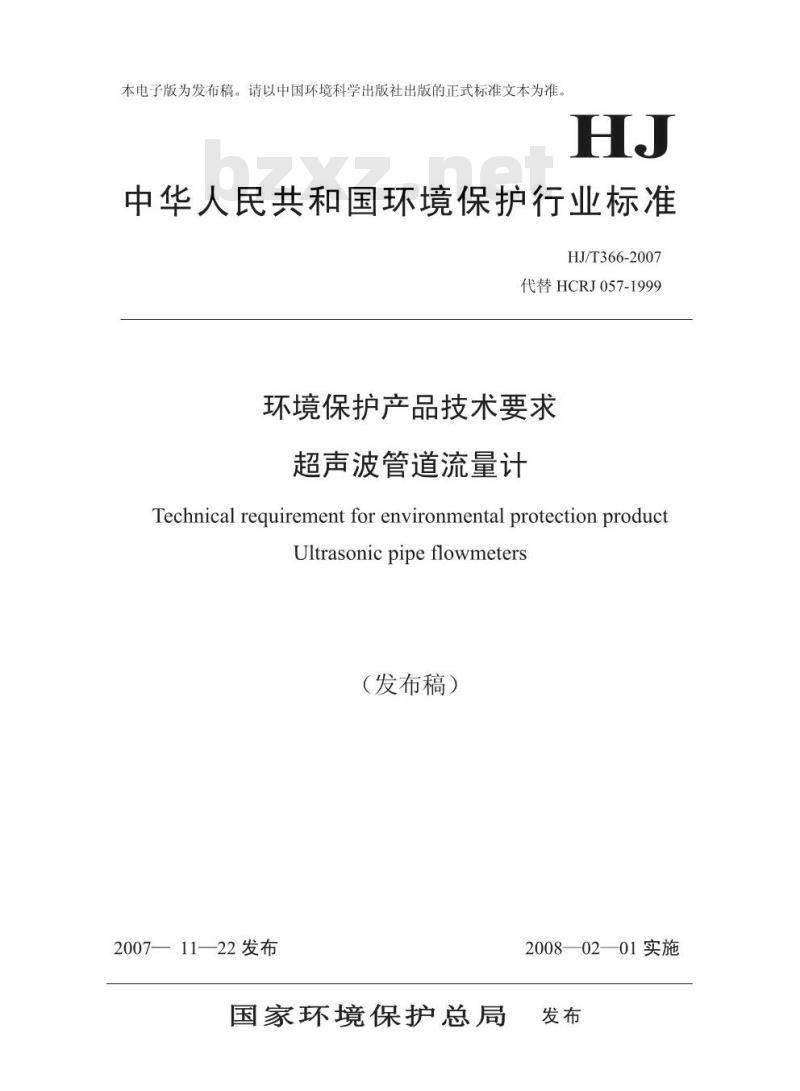

本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。HJ
中华人民共和国环境保护行业标准HJ/T366-2007
代替HCRJ057-1999
环境保护产品技术要求
超声波管道流量计
TechnicalrequirementforenvironmentalprotectionproductUltrasonicpipeflowmeters
（发布稿）
2007—11—22发布
国家环境保护总局
2008——02—01实施

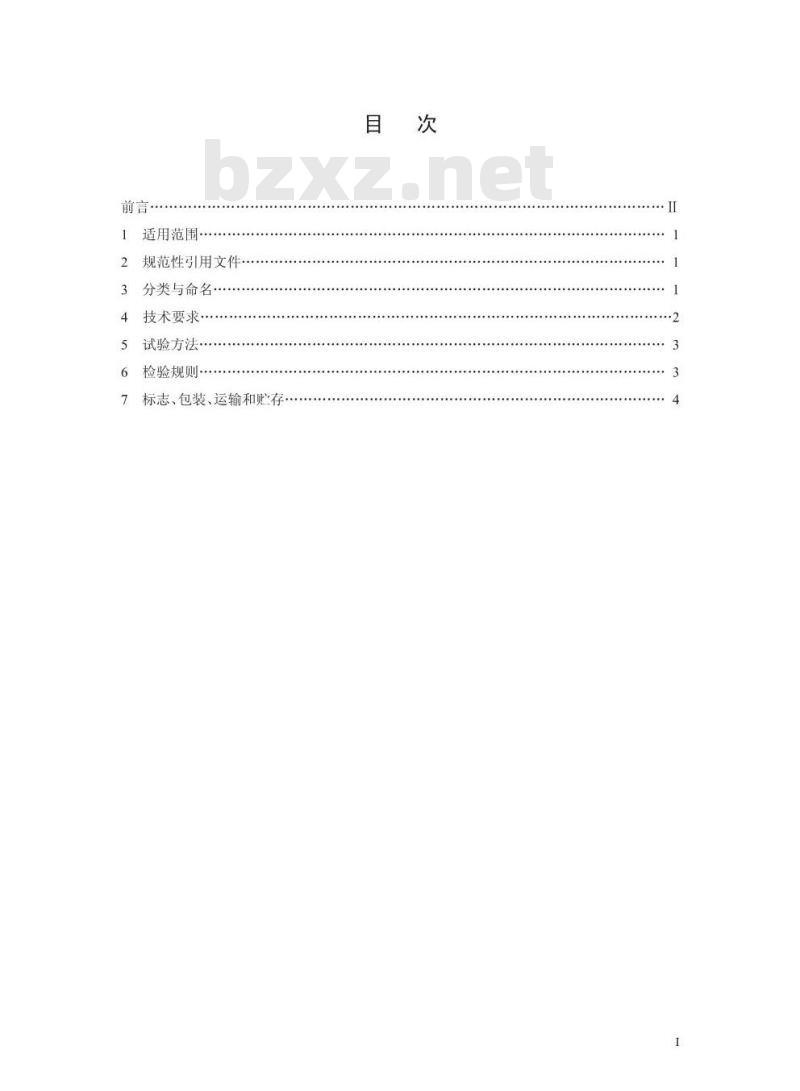

适用范围+
规范性引用文件·
分类与命名…
技术要求
试验方法
检验规则
标志、包装、运输和贮存：
...............
..............

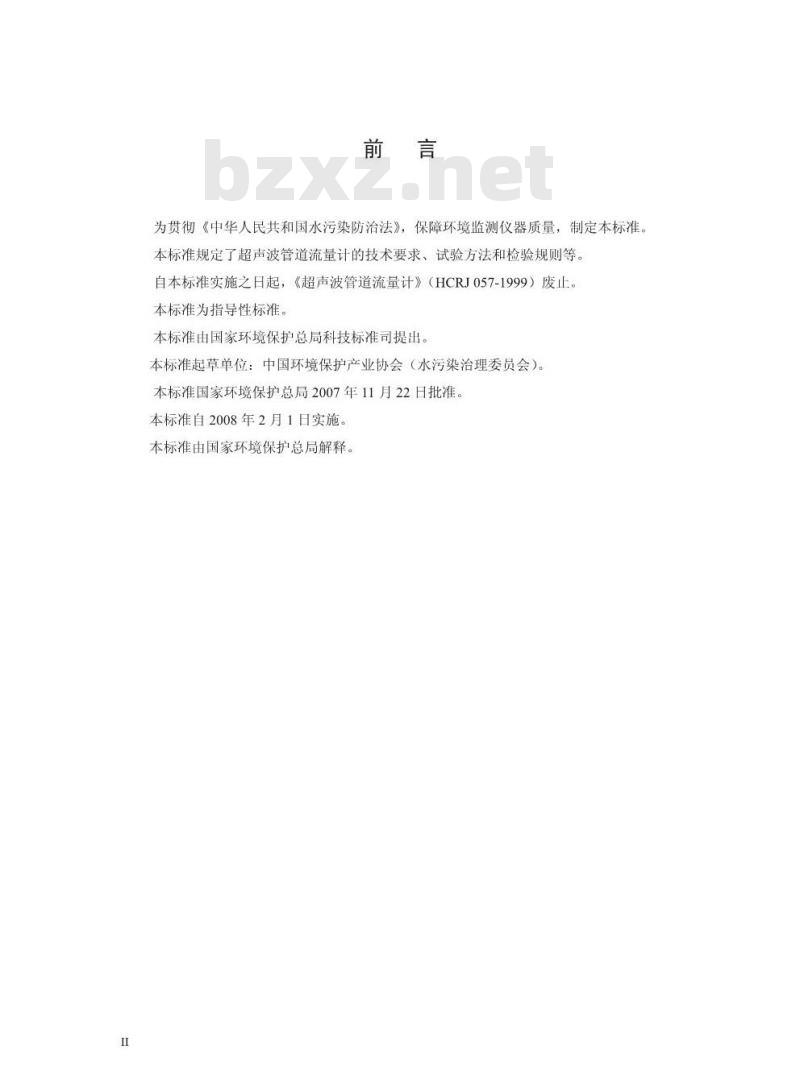

为贯彻《中华人民共和国水污染防治法》，保障环境监测仪器质量，制定本标准本标准规定了超声波管道流量计的技术要求、试验方法和检验规则等。自本标准实施之日起，《超声波管道流量计》（HCRJ057-1999）废止。本标准为指导性标准。
本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境保护产业协会（水污染治理委员会）。本标准国家环境保护总局2007年11月22日批准，本标准自2008年2月1日实施。

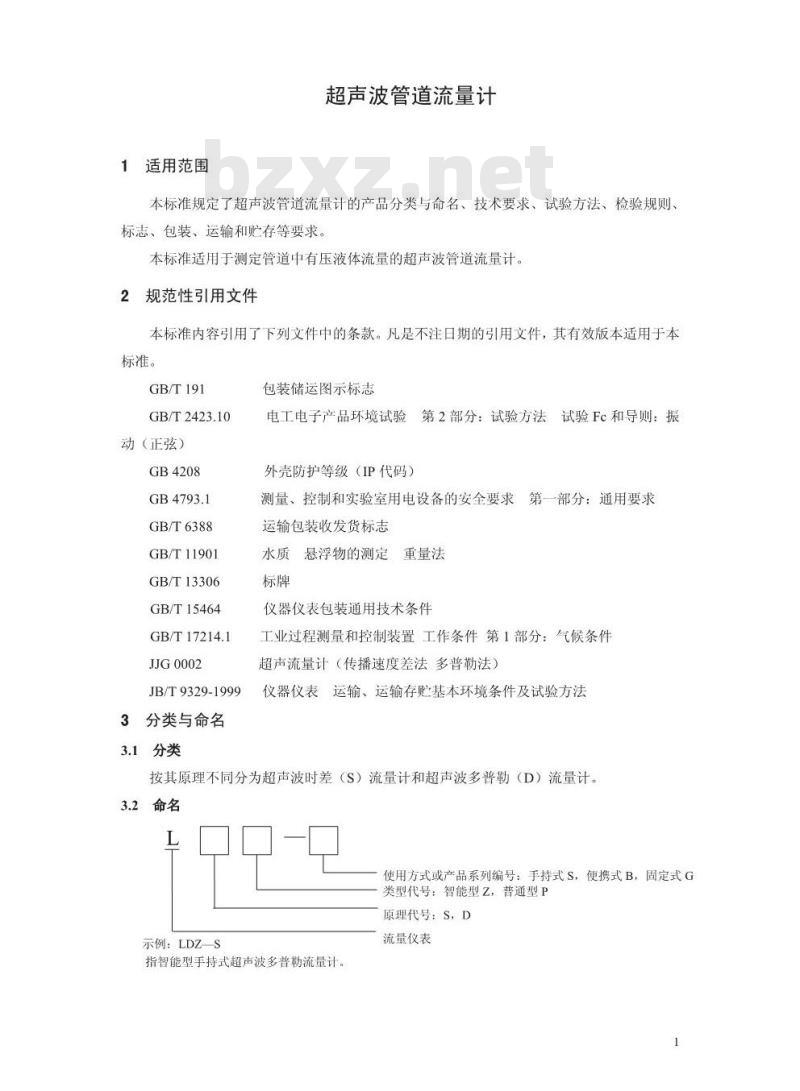

本标准由国家环境保护总局解释1适用范围
超声波管道流量计
本标准规定了超声波管道流量计的产品分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求。本标准适用于测定管道中有压液体流量的超声波管道流量计。2规范性引用文件
本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。
GB/T191
GB/T2423.10
动（正弦）
GB4208
GB/T6388
GB/T11901
GB/T13306
GB/T15464
GB/T17214.1
JJG0002
JB/T9329-1999
分类与命名
3.1分类
包装储运图示标志
电工电子产品环境试验第2部分：试验方法试验Fc和导则：振外壳防护等级（IP代码）
测量、控制和实验室用电设备的安全要求第一部分：通用要求运输包装收发货标志
水质悬浮物的测定
重量法
仪器仪表包装通用技术条件
工业过程测量和控制装置工作条件第1部分：气候条件超声流量计（传播速度差法多普勒法）仪器仪表运输、运输存贮基本环境条件及试验方法按其原理不同分为超声波时差（S）流量计和超声波多普勒（D）流量计。3.2命名
使用方式或产品系列编号：手持式S，便携式B，固定式G类型代号：智能型Z．普通型P
原理代号：S，D
示例：LDZS
指智能型手持式超声波多普勒流量计。流量仪表
4技术要求
4.1基本要求
超声波管道流量计应符合本标准规定，并按经规定程序批准的设计图纸及技术文件制造。
4.2性能要求
多普勒法超声波流量计的准确度等级和重复性，在固体悬浮物浓度不小于60mg/L，4.2.1
流速0.3m/s~10m/s的条件下应符合表1的规定。表1多普勒法超声波管道流量计的准确度等级和重复性准确度等级
基本误差，%
重复性，%
注1：不优先采用该等级。
4.2.2时差法超声波管道流量计的准确度等级和重复性，在固体悬浮物浓度不大于150mg/L，流速0.15m/s～10m/s的条件下应符合表2的规定。表2时差法超声波管道流量计的准确度等级和重复性准确度等级
基本误差，%
重复性，%
注1：不优先采用该等级。
4.3环境要求
4.3.1主机
a）温度范围：-25℃~55℃；
b）相对湿度：不大于95%；
c）大气压力：86kPa～108kPa。4.3.2传感器
a）温度范围：常温传感器：-25℃55℃：高温传感器：-25℃~150℃：b）相对湿度：不大于95%；
c）大气压力：86kPa～108kPa。4.3.3抗振性能
抗振性能应达到GB/T2423.10的有关规定。4.3.4防护等级
防护等级应符合GB4208的规定。其中，主机的防护等级不低于IP55：传感器的防护等级不低于IP66。
4.4电源
供电电源AC220V土22V，频率50土1Hz。4.5电气安全性要求
4.5.1绝缘电阻
仪表中与电网电源导电连接的电路，包括与此同等的电路分别与外部可触及导电部分和机壳之间的功能绝缘电阻值不小于2M24.5.2绝缘强度
电源输入端与机壳间应能承受50Hz，AC1500V的电压。4.6外观要求
超声波管道流量计的主机面板应均匀整洁，字迹清晰、准确、不得有划痕；传感器表面应光滑整洁。
4.7其它要求
超声波管道流量计应具有：
a）累积流量指示；
b）标准4mA20mA电流输出：
c）标准RS232接口；
d）防止内部数据被改写的措施：e）累积工作时间的功能。
试验方法
准确度、重复性试验
按JJG0002规定的方法进行。免费标准bzxz.net
5.2环境要求试验
按GB/T17214.1和GB/T2423.10规定的试验方法进行。5.3电源电压变化试验
用调压器将电源电压在220V土22V范围内进行调整，应能满足4.2的要求。5.4电气安全性试验
按GB4793.1的规定进行。
5.5防护等级试验
按GB4208规定的试验方法进行。5.6外观检查
目测。
固体悬浮物测定
按GB/T11901规定的试验方法进行。6检验规则
6.1检验分类与项目
超声波管道流量计的检验分为出厂检验和型式检验，检测项目见表3。表3检测项目
准确度重复性
环境要求
电气安全
固体悬浮物测定
其它要求
6.2出厂检验
技术要求序号
型式检验
出厂检验
试验方法
产品出厂检验应经工厂检验部门检验合格并出具合格证，每台产品均应做出厂检验。6.3型式检验
6.3.1当有下列情况之一时，应进行型式检验：新产品及新规格产品定型或老产品转厂生产；a）
b）产品的结构、工艺及主要材料有较大改变，可能影响产品性能；连续停产二年以上恢复生产；
d）产品正常生产，每三年进行一次型式检验；e）国家质量监督机构提出型式检验要求。6.3.2抽样方法
应从不少于两个生产批次中随机抽样，抽样数量不少于2台。6.3.3判定规则
检验项目应符合第4章的规定，全部合格则判定为合格：任有一项不合格应加倍抽验仍不合格则判为不合格品。
7标志、包装、运输和贮存
7.1标志
产品标牌的形式和尺寸应符合GB/T13306的有关规定，内容如下：a）产品名称、型号；
b）主要技术特性：
c）出厂编号：
d）出厂日期：
e）制造厂名称。
7.2包装
a）产品包装应符合GB/T15464的规定。4
b）运输、包装、收发货标志应符合GB/T6388的规定c）包装、运输、图示标志应符合GB/T191的规定、7.3运输
按JB/T9329的规定执行。
7.4贮存
按JB/T9329的规定执行。
