【其他行业标准】 埋地排水用钢带增强聚乙烯螺旋波纹管管道工程技术规程(附条文说明)

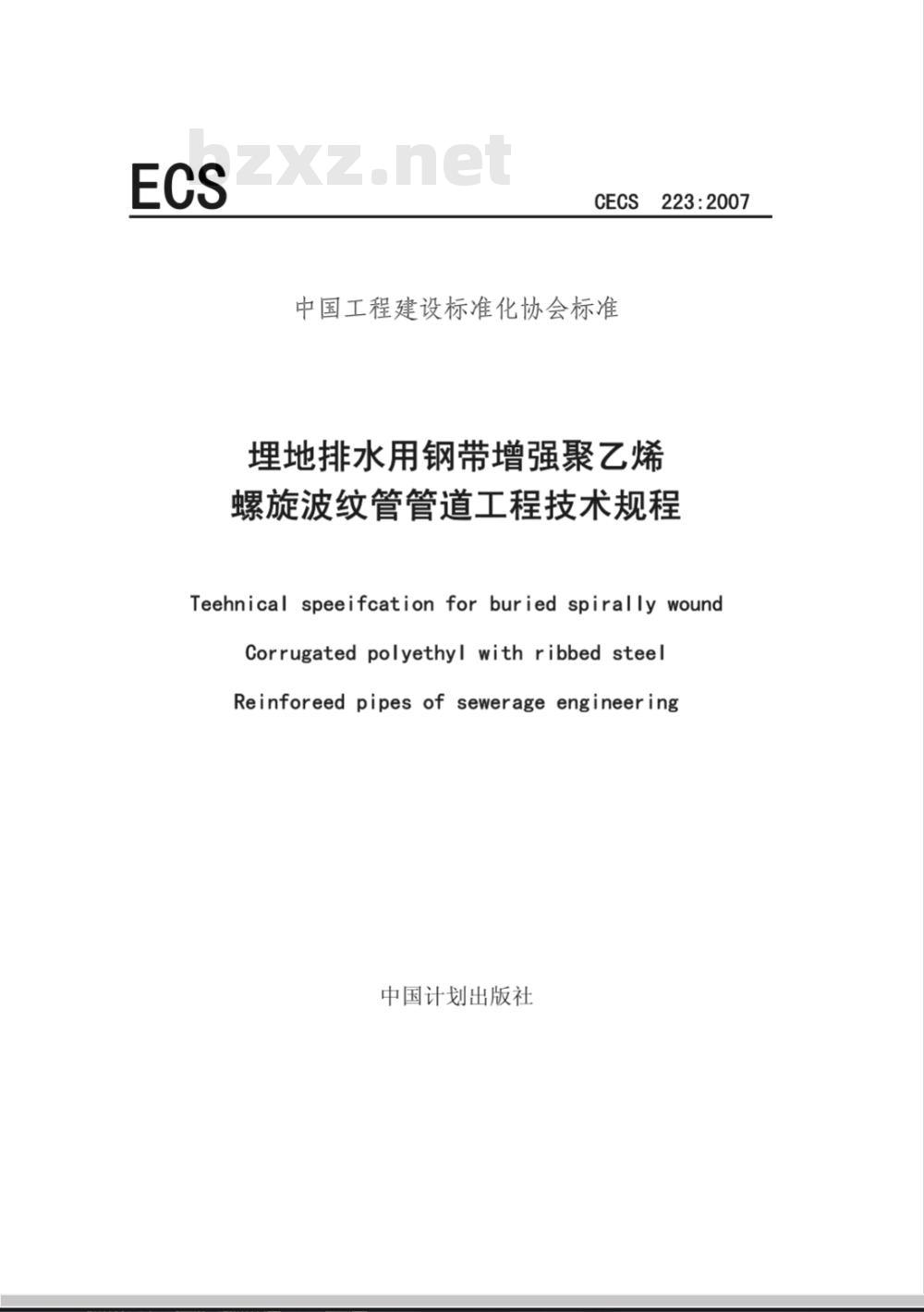

中国工程建设标准化协会标准
223:2007
埋地排水用钢带增强聚乙烯
螺旋波纹管管道工程技术规程
Teehnical speeifcation for buried spirally woundCorrugatedpolyethylwithribbedsteelReinforeed pipes of sewerage engineering中国计划出版社

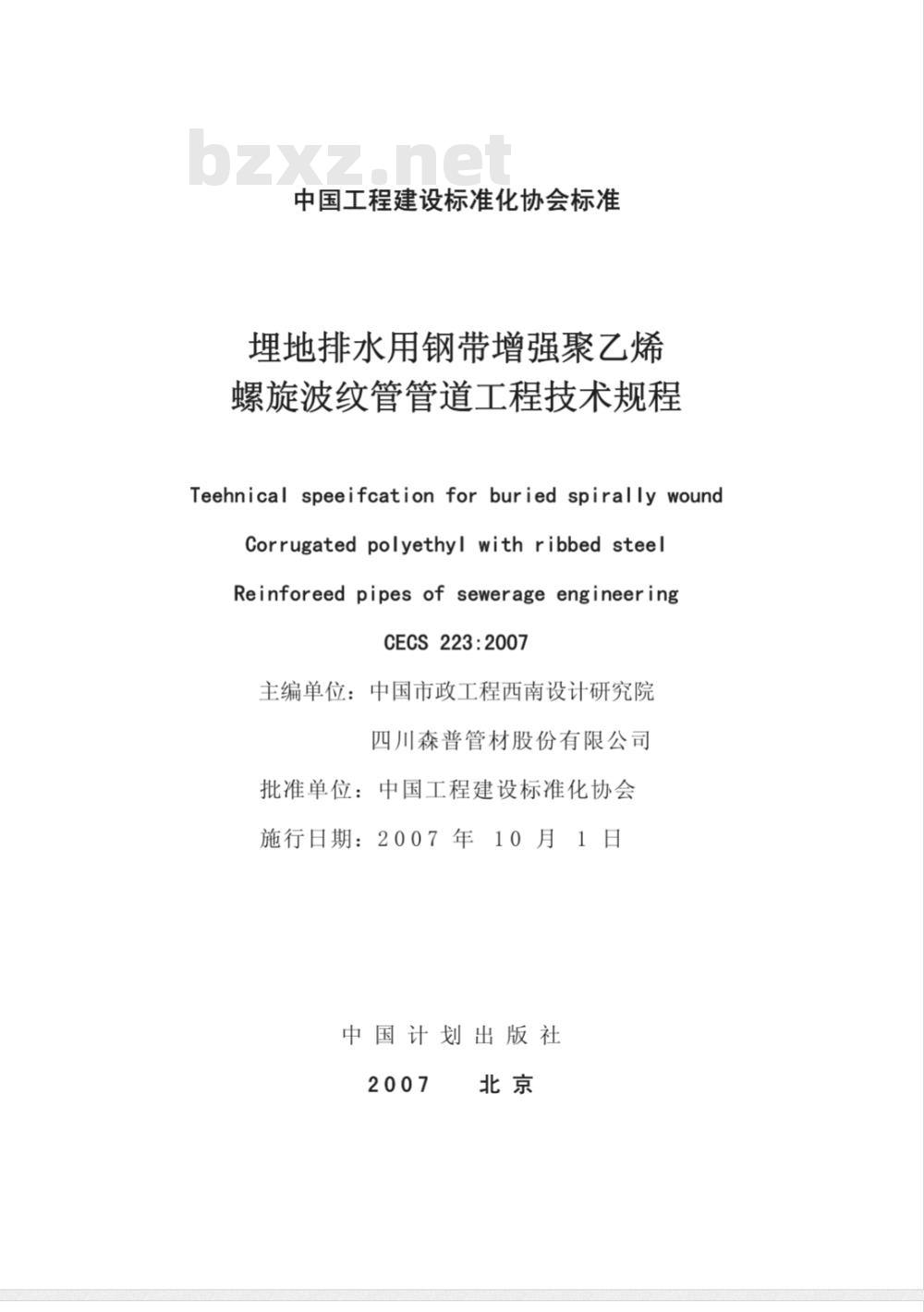

中国工程建设标准化协会标准
埋地排水用钢带增强聚乙烯
螺旋波纹管管道工程技术规程
Teehnical speeifcation for buried spirally woundCorrugated polyethyl with ribbed steelReinforeed pipes of sewerage engineeringCECS223:2007
主编单位：中国市政工程西南设计研究院四川森普管材股份有限公司www.bzxz.net
批准单位：中国工程建设标准化协会施行日期：2007年10月1日
中国计划出版社

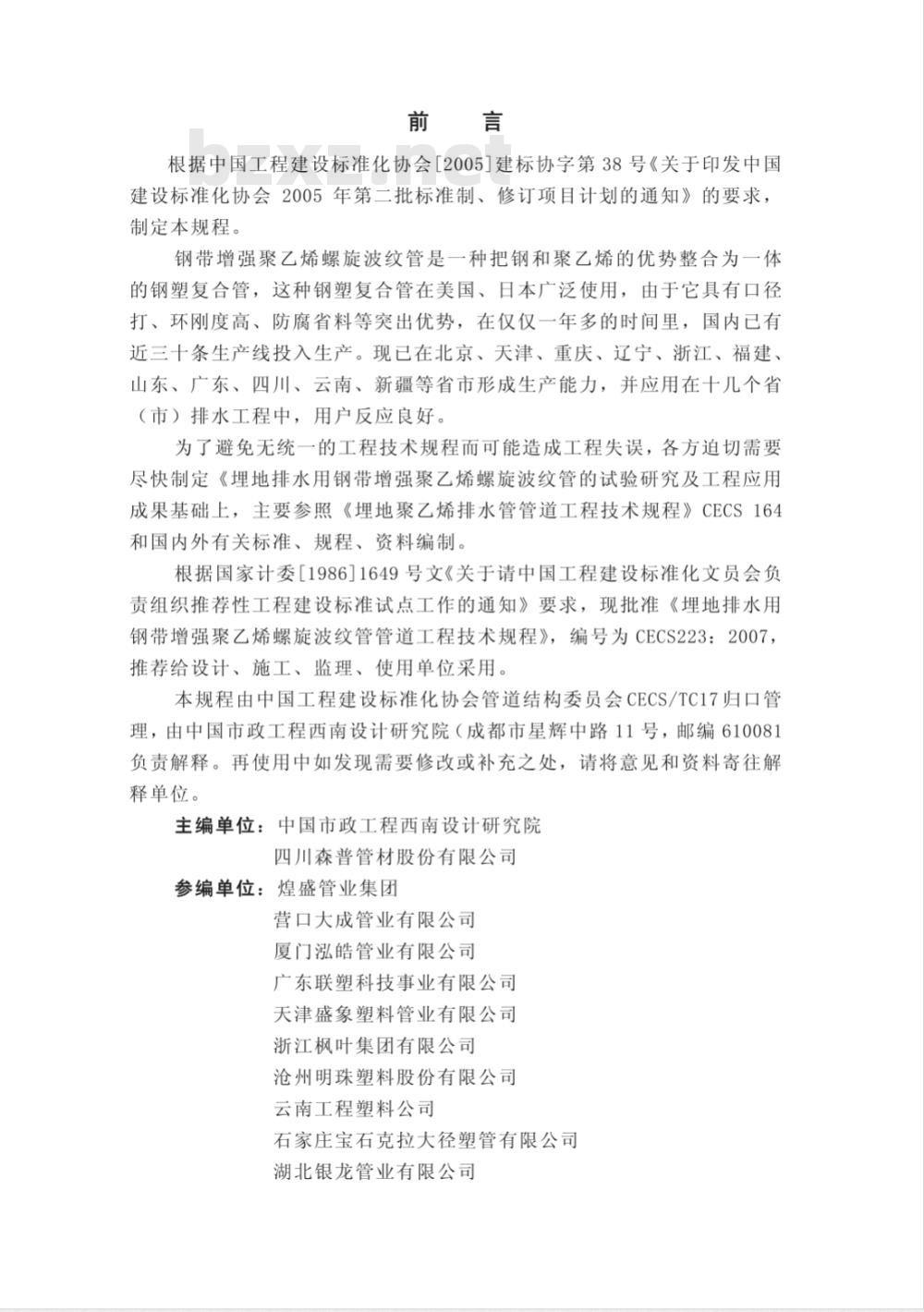

根据中国工程建设标准化协会[2005]建标协字第38号《关于印发中国建设标准化协会2005年第二批标准制、修订项目计划的通知》的要求，制定本规程。
钢带增强聚乙烯螺旋波纹管是一种把钢和聚乙烯的优势整合为一体的钢塑复合管，这种钢塑复合管在美国、日本广泛使用，由于它具有口径打、环刚度高、防腐省料等突出优势，在仅仅一年多的时间里，国内已有近三十条生产线投入生产。现已在北京、天津、重庆、辽宁、浙江、福建、山东、广东、四川、云南、新疆等省市形成生产能力，并应用在十几个省（市）排水工程中，用户反应良好。为了避免无统一的工程技术规程而可能造成工程失误，各方迫切需要尽快制定《理地排水用钢带增强聚乙烯螺旋波纹管的试验研究及工程应用成果基础上，主要参照《埋地聚乙烯排水管管道工程技术规程》CECS164和国内外有关标准、规程、资料编制。根据国家计委[1986]1649号文《关于请中国工程建设标准化文员会负责组织推荐性工程建设标准试点工作的通知》要求，现批准《理地排水用钢带增强聚乙烯螺旋波纹管管道工程技术规程》，编号为CECS223：2007，推荐给设计、施工、监理、使用单位采用。本规程由中国工程建设标准化协会管道结构委员会CECS/TC17归口管理，由中国市政工程西南设计研究院（成都市星辉中路11号，邮编610081负责解释。再使用中如发现需要修改或补充之处，请将意见和资料寄往解释单位。
主编单位：中国市政工程西南设计研究院四川森普管材股份有限公司
参编单位：煌盛管业集团
营口大成管业有限公司
厦门泓皓管业有限公司
广东联塑科技事业有限公司
天津盛象塑料管业有限公司
浙江枫叶集团有限公司
沧州明珠塑料股份有限公司
云南工程塑料公司
石家庄宝石克拉大径塑管有限公司湖北银龙管业有限公司

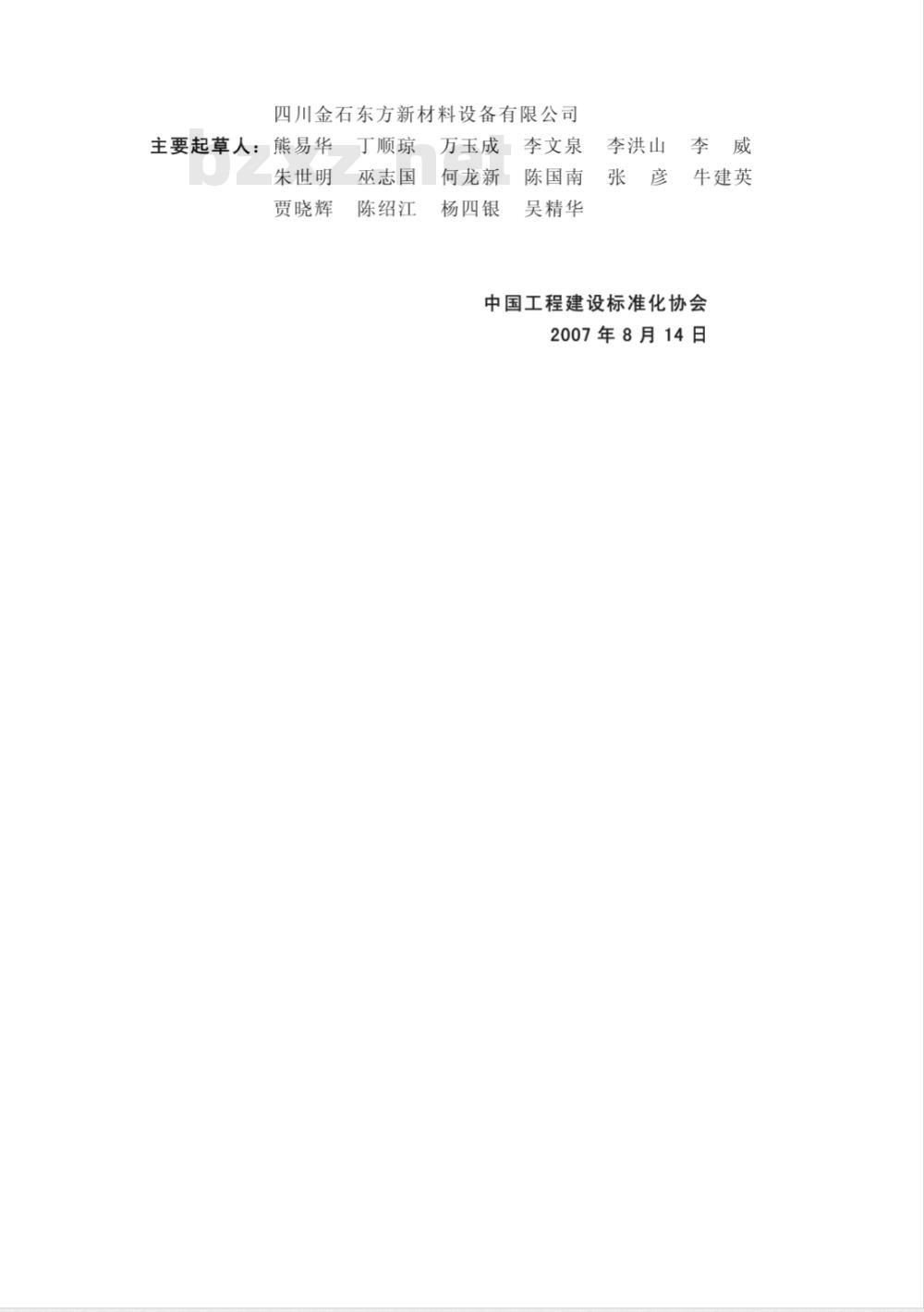

四川金石东方新材料设备有限公司主要起草人：熊易华
朱世明
贾晓辉
丁顺琼
巫志国
陈绍江
万玉成
何龙新
杨四银
李文泉
陈国南
吴精华
李洪山　李威
牛建英
中国工程建设标准化协会
2007年8月14日

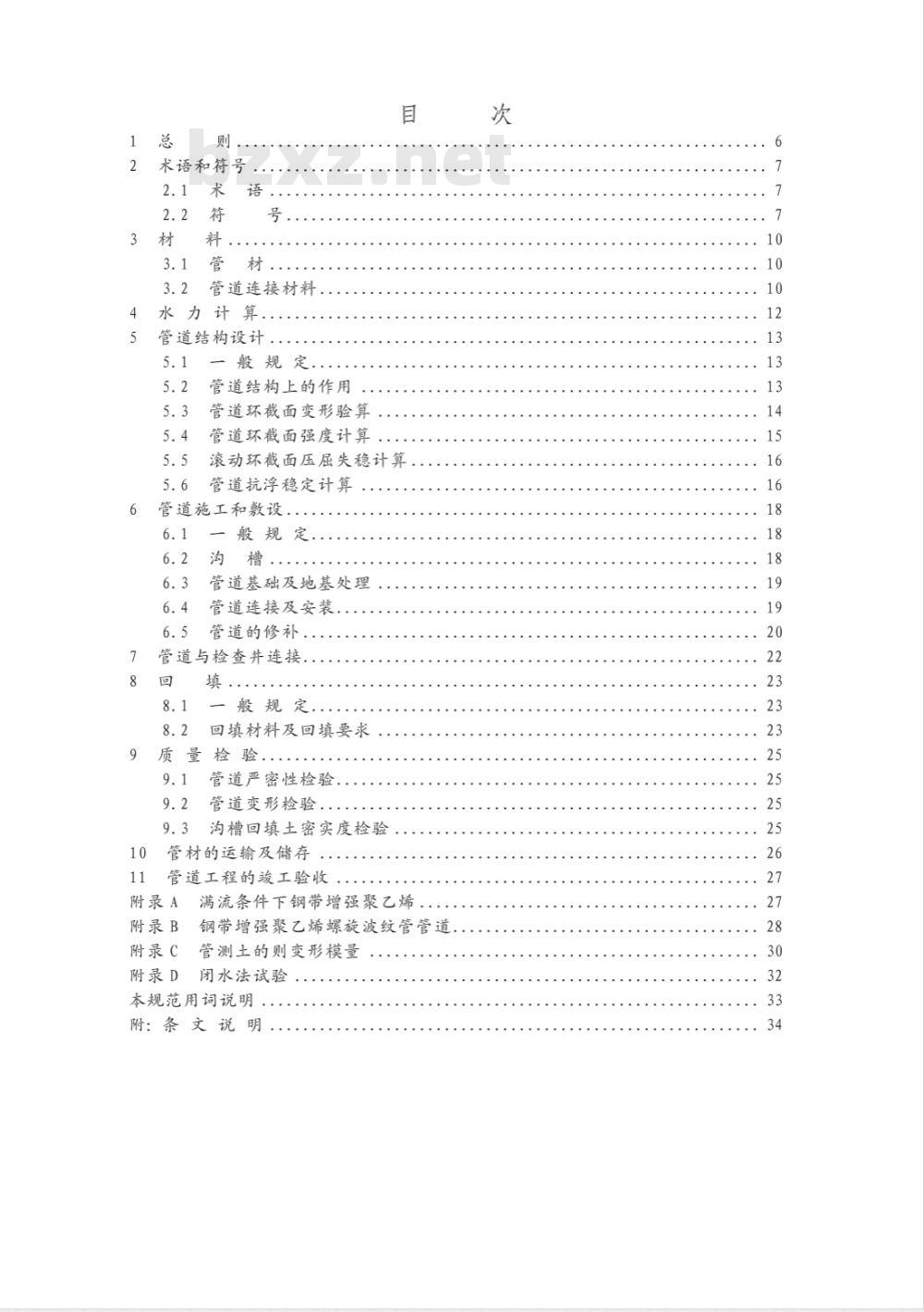

术语和符号
管道连接材料
水力计算.．
管道结构设计，
般规定
管道结构上的作用
管道环截面变形验算
管道环截面强度计算
滚动环截面压屈失稳计算
管道抗浮稳定计算
管道施工和敷设，
般规定
管道基础及地基处理
管道连接及安装
管道的修补，
管道与检查井连接.
般规定
回填材料及回填要求
管道严密性检验
管道变形检验
沟槽回填土密实度检验
管材的运输及储存
管道工程的竣工验收
附录A
附录B
附录C
附录D
满流条件下钢带增强聚乙烯
钢带增强聚乙烯螺旋波纹管管道.管测土的则变形模量
闭水法试验
本规范用词说明
附：条
文说明
1.0.1为了在埋地排水管管道工程中，合理地应用钢带增强聚乙烯螺旋波纹管材，做到技术先进，经济合理、安全适用、便于施工、确保质量，制定本规程。
1.0.2本规程适用于管径为DN600～DN2000的新建、扩建和改建的无内压作用的埋地排水用钢带增强聚乙烯螺旋波纹管管道工程的设计、施工及验收。
1.0.3执行本规程时，排入管道的水温及水质应符合国家现行行业标准《污水排入城市下水道水质标准》GJ3082规定。1.0.4本规程是依据《室外排水设计规范》GB50014、《给水排水工程管道结构设计规范》GB50332和《给水排水管道工程施工及验收规范》GB50268规定的原则进行编制的。
1.0.5管道工程所用的管材、管材连接材料等必须符合国家现行的有关产品标准的规定，并具有产品合格证等有效证明文件。1.0.6对于兴建的地震区、湿陷性黄土、膨胀土、多年冻土地区的排水管道工程，尚应符合国家现行的有关标准及本地区的有关标准的规定。2术语和符号
2.1术语
2.1.1钢带增强聚乙烯螺旋波纹管以高密度聚乙烯（HDPE）为基体，用表面涂覆粘接树脂的钢带成型为波形作为主要支撑结构，并与聚乙烯材料缠绕符合成整体的双壁螺旋波纹管。
2.1.2公称直径
公称直径是管材的标定直径，以管道公称内径表示，单位为mm。2.1.3环向弯曲刚度（简称环刚度）管道抵抗环向变形能力的量度。可采用测试方法或计算方法定值，单位为KN/m。
2.1.4管道连接
将管道上相邻的两个管端连接成一体，再工作状态下达到不出现渗漏的接头。钢带增强聚乙烯螺旋波纹管有热熔挤出焊接连接、电熔带连接、热收缩管（带）连接、卡箍（哈夫套）连接成或螺旋口转平口卡箍连接、承插式电熔或密封圈连接等方法。2.1.5管侧土的综合变形模量
管侧回填土和沟槽两侧原状土共同抵抗变形能力的量度，单位为KN/m2。
2.1.6土弧基础
圆形管道敷设在用沙砾回填的管底基础层和管下腋角两部分组成。2.1.7土弧基础
在沟槽底原状地基或经处理回填密实的地基上，用回填材料均匀铺设并压实的砂砾层。基础层用以敷设管道，也是管道的持力层。2.1.8管下腋角
在基础层以上和管道水平直径以下的圆弧空隙部位，在设计要求的土弧基础支承角范围内用砂砾材料回填密实，形成土弧基础的弧形支承。2.1.9基础支承角
与回填密实的砂砾料紧密接触的管下腋角圆弧相对应的管届卖弄圆形角，用2α表示。在此范围内作用有土弧基础的支承反力。管道结构的支撑强度与基础支承角大小成正比。2.2符号
2.2.1管材和土的性能
P,Ea一一管测土的综合变形模量；E,一一管材聚乙烯短期弹性模量；S，一一管材环刚度；
管材聚乙烯抗拉强度标准值：
f——餐
管材聚乙烯抗拉强度设计值；
管材钢带抗压强度设计值：
管材聚乙烯质量密度。
管道上的作用
v==R2/31\2Qm/sA——管道失稳的临界压力标准值；n
浮托力标准值；
Fk——
管顶竖向作用的不利组合标准值；Qk
车辆的单个轮压标准值；
管道在组合作用下的最大竖向变形量；管顶单位面积上的竖向土压力标准值；地面车辆荷载或地面堆积荷载传至管顶单位面积上的竖向压力标准值；
α一一管道钢带最大环截面应压力设计值；8一一管道竖向直径变形率。
几何参数
每米管道钢带的截面积；
D,—
管道外径；
钢带回转轴直径；
H，一一管顶覆土深度；
单个车轮着地长度；
b一一单个车轮着地宽度；
d.一一管道内径；
d,一一相邻两个轮压间的净距；r一一钢带回转半径。
计算系数
变形滞后效应系数：
荷载系数；
Ka——
管道变形系数，应按管道的敷设基础中心角确定；K,——
管道的抗浮稳定性抗力系数；
管道重要性系数；
。——
c一一永久荷载的分项系数；
一一回填土的重力密度；
——可变荷载的分项系数；
Ha——车辆荷载的动力系数；
。一一可变荷载的准永久值系数，2.2.5
水力计算系数
A一一水流有效断面面积;
I一一水力坡度；
Q一设计流量；
Q,——允许渗水量；
R——水力半径；
n一—管内壁粗糙系数；
流速。
3材料
3.1管材
3.1.1设计所选用的管材，应符合《埋地排水用钢带增强聚乙烯（PE）螺旋波纹管》CJ/T225产品标准的规定。钢带增强聚乙烯螺旋波纹管管材主要由聚乙烯、钢带、粘接树脂3.1.24
组成。
聚乙烯材料的物理性能应符合下列要求：1
质量密度：
短期弹性模量：
抗拉强度标准值：
抗拉强度设计值：
P,≥0. 93g/cm2;
E,≥758MPa;
f≥20.7MPa;
f,≥16.0MPa。
2钢带的物理力学性能应符合下列要求：屈服强度：
抗拉强度：
伸长度：
180~250MPa；
270~500MPa；
8.≥26%。
3常用钢带的抗压强度设计值按表3.1.2取用。表3.1.2钢带抗拉强度设计值f、（MPa）常用钢材牌号
钢材标准
强度设计值f、
GB/T5213
GB/T5213
GB/T5213
注：其他牌号钢材型号应符合《深冲压用冷轧薄钢板及钢带》GB/T5213标准或《碳素结构钢》GB/T700标准。
3.1.3管材的环刚度分为SN8、SN12.5和SN16三个等级，环刚度应根据管材承受外部荷载情况计算选用。钢带增强聚乙烯螺旋波纹管管缝能承受的最大拉应力不应小于聚3.1.44
乙烯母材的抗拉强度设计值。
管材截面特性，可按生产企业提供的管材截面特性数据（管道的3.1.5
外径D1、内径d;、钢带回转半径rs和每米管道的钢带截面积As）采用。3.2管道连接材料
管道连接所用聚乙烯材料的物理力学性能不应低于母材的要求。3.2.1
热熔挤出焊接连接所采用的焊丝为聚乙烯材料，其材质应与管道3.2.2
用聚乙烯材料相同，保证焊接接头性能与管材性能一致。3.2.3电熔带连接采用的电熔带应由生产厂配套供应。电熔带由聚乙烯和电热网制成。聚乙烯材料应符合本节3.2.1条的要求；电热网应采用以镍铬为主要成分的合金材料，电热网应无短路、断路、电阻值不大于20Q。电熔带的强度应按国家现行相应产品标准采用，对尚无标准的产品，可按制造厂提供的经有关标准化主管机构备案的企业标准采用。3.2.4热收缩管（带）的外观应平整、无起泡、夹渣或裂口，基材可由聚乙烯或聚烯烃（ting）和增强纤维并经交联后制成，外表面喷涂有示温涂料，内表面涂有热熔胶。热收缩管（带）的各项性能指标应符合中华人民共和国石油天然气行业标准《埋地钢质观澳聚乙烯防腐层技术标准》SY/T0413的要求。
3.2.5管道连接所采用的钢件，应做防腐、防锈处理，其材质应付恶化国家标准《碳素结构钢》GB700中的Q235钢，防腐层质量应符合《给水排水管道工程施工及验收规范》GB50268的要求。3.2.6管道可连接采用的弹性橡胶圈，应由管材生产厂配套供应，并符合下列要求：
1弹性密封圈的外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷；
2弹性密封圈应采用耐油的合成橡胶，其性能应符合现行行业标准《橡胶密封件给排水管及污水管道用接口密封圈材料阿规范》HG/T3091的规定。橡胶密封圈的邵氏硬度应采用50土5；伸长率应大于400%；拉伸强度不应小于16MPa。
3.2.7承插式电熔连接采用的电热元件应由管材生产厂配套供应，并在管材出厂前预装在管体上。电热元件宜由黄铜线材制成，表面应光滑，无裂缝、起皮及断裂；呈折叠状的电热元件宜预装在承口端内面，并应安装牢固。电热元件的强度应按国家现行相应的产品标准采用，对尚未标准的产品，可按制造厂提供的经有关标准化主管机构备案的企业标准采用。
