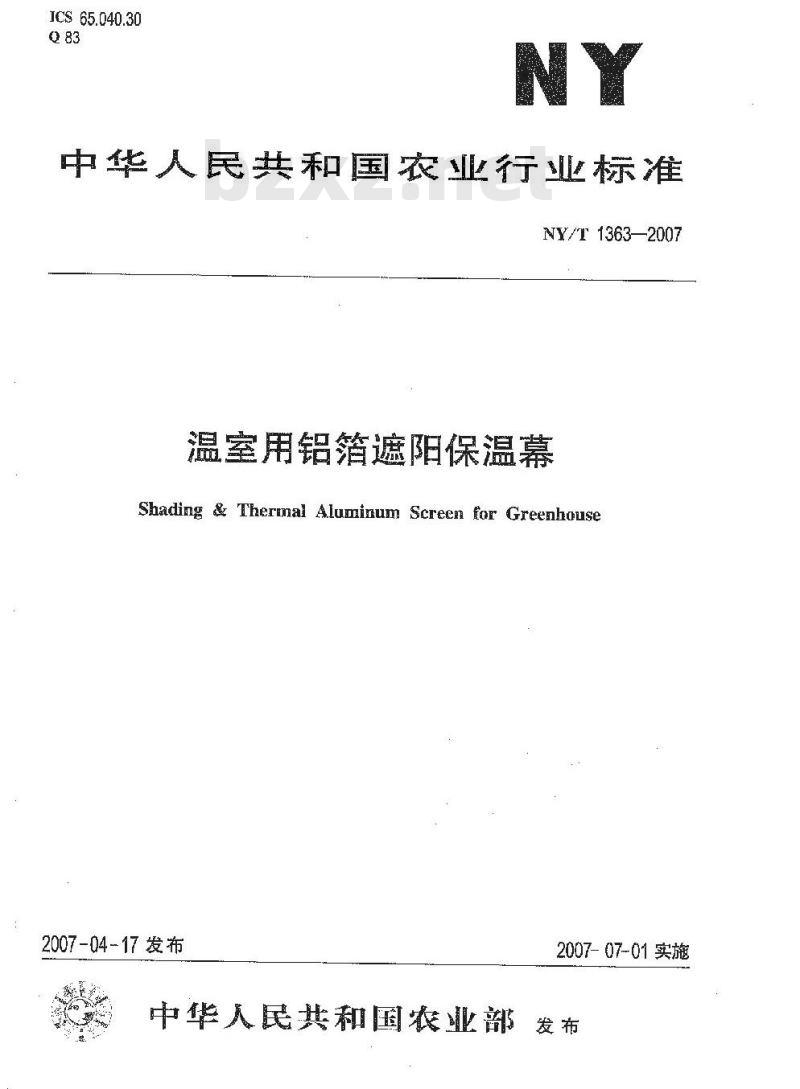

【农业行业标准(NY)】 温室用铝箔遮阳保温幕

ICS 65.040.30
中华人民共和国农业行业标准
NY/T 1363—2007
温室用铝箔遮阳保温幕
Shading & Thermal Aluminum Screen for Greenhouse2007-04~17发布
2007-07-01实施
中华人民共和国农业部发布
本标涌由中华人民共利国农业部提出并归口：本标准起草单位：业部规划设计研究院本标主耍起草人：周新群，齐飞、周长古、丁小明、程勤阳NY/T:1363--2007
1范围
温室用铝箔遮阳保温幕
NY/T 1363—2007
本标准规定了温窄用铝沿遮阳保温幕的产品分类与标记、技术要求、试验片法、检验规则和标志、包装、运输利忙存。
本标准适用于温室用铝箱遮阳保温幕。由贴塑铝箔制成的其他类型的温案遮阳幕产品也可参照使用。2规范性引用文件
下列文件中的条款，通过本标准的引用而放为本标准的条款。凡是注日期的引用义件，其随后所有的修改单（不包抵勘误的内容）成修订版均不适用于本标准：然而，装励恨据本标准达成协议的各方研究是否可使用这蓝文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB/T2680-1994建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比.紫外线透射比及有关窗玻璃参数的测定（ISO9050:1990,NEQ）GB/T3923.1-1997纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定条样法(ISO/TDIS 13934-1:1994,NEQ)
(B/T3978-1994标准照明体及照明观测条件（CIES001:1986：NEQ)GB/T4667机织物幅宽的测定（(GB/T4667-1995.ISX）3932：1976,EQV）GB/T6529织品的调湿和试验用标准大气（GB6529-1986.ISO139：1973,NEQ）GB/111048-1989\幼织品保温性能试验方法GB/T16422.2-1999塑料实验室光源暴露试验力法第2部分：氙弧灯（ISO4892-2：1994，1LT)3术语和定义
下列术语和定义适用于本标雅。3.1
遮阳保温幕shading&therimalscreen既能反射太阳辐射而减少进人温室内的光照度、降低窄内空气温度，又能阻隔长波辐射和抑制空气对流换热而减少温室散热损失的柔性覆盖物。3.2
铝箔遮阳保温幕shading&thermalaluminumsereen以贴塑铝箔与透明塑料薄膜通过一定织造工艺加工成的、具有致密结构的温窄用遮阳保温幕。3.3
贴塑铝箔plasticfilm-laminalcdaluminumFoil用丁法或湿法将铝箔与塑料满膜(基材)贴合成一体的铝箔制品。3.4
遮阳率shadingrate
被遮阳保温幕反射和吸收的光量(即来透过遮阴保温幕的光量)与入射光晟之比，3.5
表观遮阳比apparunt shading ratio铝箔遮阳保温幕产品上铝箔面积与幕总面积之比。NY/T1363—2007
保温率heatretentinnmie
在平板式加热系统中，无邀阳保温幕时系统的散热量Q。和有邀阳保温幕时的散热量Q，之差与的比情
耐候性duration
在外界坏境作用下，避附保温幕湖其织造材料的化学结构变化而导致性能下降的快慢程度。标准中以产品经氙灯光源馨露试验后其断裂强力的保留率（添露后产品的性能俏与初始性能值的比率）等于50%时的嫩短暴露时间(h)表示。4分类与标记
4.1分类
按照制造工艺的不同：铝箔遮阳保温幕分为两类：a）机织型铝箔遮阳保温幕：用机织工艺将贴塑铝箔扁条与透明燃料薄膜扁条加工织造而成的平纹纽级材料：表求批号为见图1)；经编型铅箔遮阳保温幕：用经缩工艺骑贴塑铝箔扁条与避明塑料薄膜扁条奶下织造而成的材h
料。表示代号为B(见图2)。
图1机织型铝箔遮阳保温幕结构示意图4.2标记
4.2.1标记方法
图2经编型铝箔遮阳保温幕结构示意图产品标记由产品名称、标确综号、分类代号、表观遮阳比、幅宽组成：如图3。4.2.2标记示例
示例：符合本标准，表观避阳比为50%、辐宽3200m的经编型铝箔避阳保温幕标记为：铝箔遮阳保退幕NY/T ××××3--50/3200侣箱阳保温带NYTXXX×一口·口/：产品究（mm）
产品表观阳比（%）
产品分类代号
图3铝箔遮阳保温幕产品标记方法5技术要求
5.1外观
NY/T1363—2007
5.1.1面应洁净，平整，不应有影响使用的皱折和叠。5.1.2贴塑铝箔其铝箔和薄膜应贴合紧密均勾，不应出现有铝箔无塑料薄膜基材或有基材无铝箔的缺陷。
5.1.3贴塑铝焰扁条和透明塑料薄膜扁条排列应整齐无缝隙，无扁条材料断裂现象。5.2幅宽
标准幅宽为2700rrm、3200mm.3500mn、4300 xm.4800mm.5400mim，幅宽偏差应不超过+20mmz
5.3断裂强力
长度方向（经向）断裂强力≥150N；幅宽方向（纬向）断裂强力学50N，5.4遮阳率
产品迹阳率成不超过其表观趣阳比的10%5.5保温率
产品保温率应不超过产品包装标志中保溢率（节能率)的+15%。5.6热收缩率
长度方向（经向）热收缩率4%：幅宽方向(纬向)热收缩率≤2%。6试验方法
6.1取样
从被抽检的遮阳保温幕卷最外端先舍去1m，取全幅作为备用试样。6.2试样状态调节和试验标准环境试样在GB/T652少规定的标准大气下经4h调湿处理。调湿和试验标准大气温度（20±2)℃，相对湿度(6515)%c
6.3外观
在自然光下自测。免费标准bzxz.net
6.4幅宽
幅宽按照GB/T 4667的规定逊行测试。6.5断裂强力
在备用试样的经、纬向各裁取长度为250mm、宽度为50mm的试样5片，按照GB/T3923.1-1997的方法进行断裂独力试验。试样的有效间所为200mim，夹具窄载拉伸速度100)mm/minz6.6遮阳率
6.6.1试验仪器
带有积分球附件的扫描分光光度计，光谱范围至少为3801m～780rm，性能应满足CB/T26801994第2.3条规定的要求。
6.6.2试样
在备用试样上裁取50trm×50mm的试样三片。6.6.3试验步骤与计算方法
将试样的铅箔亮面朝问光源发射方向，并使试样与穿过的光束垂直，分别测试贴塑铝箱扁条和透明塑料薄膜扇条处的光谱透射比。按式（1)计算此试样的邀阳率，取三个试样的算求平均值。
NY/T 1363—2007
u=1 -- tt =1-[t1 + t2r(1- )] = s(a) × r(a) ×
式中：
Z s(a) ×za
3unn
试样的遮阳率，%；
Ti(A),T2:()-
试样的表观遮阳比，器；
Z S(4) × 72(a)× A
s()xa
试样可见光范围内的乎均光谱避射比，%；(1)
分别为试样贴塑铅箔条处和透明塑料薄膜条处测得的可见光围内的光谱透射比,%；
分别为试样贴塑铅箔条处和透阴塑料湛膜条处相应被长上的光谱透射比，%：相应波长上相对光谱功率分布，数值见GB/T3978-1994表1；波长，单位为纳米（nm），计算入按5mm间满取值，即入=380mm385m390mm.-..775 rm.780 nm.
6.7保温率
用绝热材料制作个试样框架，框架边高10mm，边宽不超过10)mm，框架的内边面积与形状和试验板相同。在框架上有间距为50mm、平行排列的金属丝（直径0.05rrm~0.15xm），用于架托试样保证试样平整。
将试样的贴塑铝箔亮面向下覆蓝于试样框架上，使试样和试验板之间保持1mm的空气问隙，参照GB/T 11048一1989中的方法 A逊行保温率的测试计算。6.8热收缩率
6.8.1试验仪器
a）恒温烘箱(温度精度1I),带平面金属支架；b）精度为0.1 mm 的量是
6.8.2试样
在备用试样上裁取 220 mm ×220 irrm的试样3片，并在或样经、纬尚中间标注互相垂直的200rmx200rm的标线。
6.8.3 试验步骤
调节烘箱温度，恒温至（100+1)℃并稳定15min后，迅速将试样平放在烘箱内的支架上并开始计时。保持30trin后，取出试样并冷却至试验环境温度，分别测量经、纬问标线长度。6.8.4 计算方法
按式(2)分别计算试样的经、纬向热收缩率。取三个试样的算术平均值。Lit- Li() ×100-.
Siteu)=
武中：
6.9耐候性
经向(或纬向)热收统率，单位为当分率(需)；-试验前经向(或纬向)长度、单位为掌米(mm):试验后经向(或纬问)长度,单位为毫米(nim)。(2)
按照GB/T16422.21999方法B的规定进行。选择波长在2901tn~800tum逆常、辐照度为550W/m2作为暴露试验的轭照度；试验照标温度（6513)℃；相对湿度（65-5)%；喷水周期：喷水时闻/不4
喷水时间为(18±0.5)mi1/(102±.5)minNY/T 1363—2007
以500h为-暴露周期，每个暴露周期后，取出部分试样进行断裂强力的测试，剩余试样继续暴露试验，直到断裂强力性能指标的保留率等丁或略小予50%后结束试验。耐候性数为最后暴露用期究成后的总暴露时数或者以内摘法计算得出7检验规则
7.1组批
产品以批为单位进行检验。同一原科、同一规格同一型号产估为一批，每批不得超过50X)n？，7.2抽样
每批产品随机轴取三卷进行检验，每卷长度不小于150ms7.3检验分类
7.3.1出厂检验
产品实行逐批出厂检验。出厂检验的项日为5.1外观、5.2幅宽、5.3断裂强力、5.6热收缩率。7.3.2型式检验
7.3.2.1型式检验项目为技术要求中的全部项目，7.3.2.2有下列情况之一时，应进行型式检验。a）新产品试验定型：
b）正式生产后，原材料、配方、业产工艺有较大收变：c）正常企产每一年的定型复检；）品停产时间大76个月后恢复生产时；e）出厂检验结果与上次型式检验果萃别较大时：f)）质量监督检验机构依法提出型式检验要求时。7.4判定规则
7.4.1合格卷的判定
对于5.1及5.2所规定的外观、幅宽要求，全部合格则判为合格卷，其巾有一项不合格邮为不合格7.4.2合格批的判定
不合格卷不多于一卷，且要求检验的其他物现性能项均符合本标准要求时，判为合格批。若不格差多于一卷，或要求检验的其他物理性能有一项次不符合要求时，则应在原批中重新抽取双借样品，对不合格项日进行蛋检。复检结果全部合格则判为合格批，奶仍有，顶性能不合格，则该批判为不合格。
8标志、包装、运输和贮存
8.1标志
每卷产品内应附产品合格证，并在产品外包装上注明：）产品名称、商标；
b）产品尺寸（长度和宽度）、遮阴率、保温率，耐候性：c）生产企业名称和地址：
d）生产口期或批号;
e）：执行标准号：
8.2包装
产品以卷状包装为卡，以塑料薄模或塑料编织袋等进行包装：特殊要求由供需双方商定。5
NY/T 1363—2007
8.3运输
产品在运输过程中应保持外包装完好无损，避免重压、尖锐物体钩划及月酒雨淋等。8.4贮存
产品应在阴谅、通风、干燥的环境下储存并远离热源，6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
