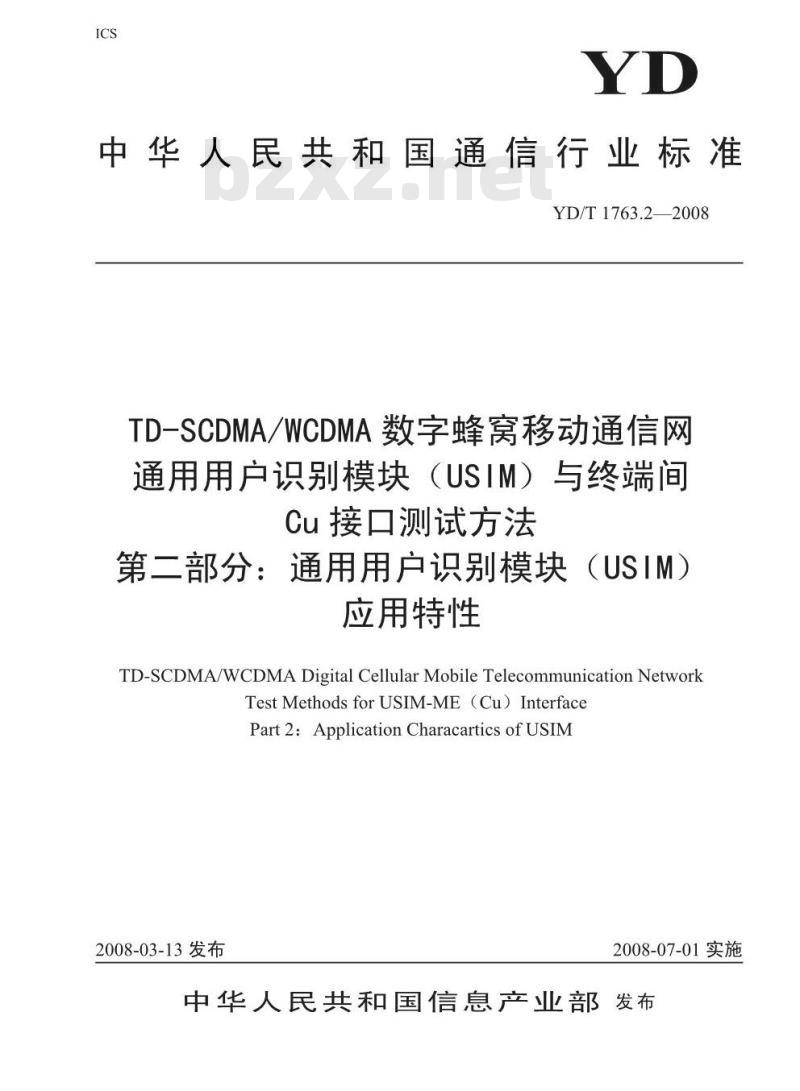

中华人民共和国通信行业标准　YD/T1763.2—2008
TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块（USIM）与终端间Cu接口测试方法
第二部分：通用用户识别模块（USIM）应用特性
TD-SCDMA/WCDMADigitalCellularMobileTelecommunicationNetworkTestMethodsforUSIM-ME （Cu) InterfacePart 2:Application Characartics of USIM2008-03-13发布
2008-07-01实施
中华人民共和国信息产业部发布前

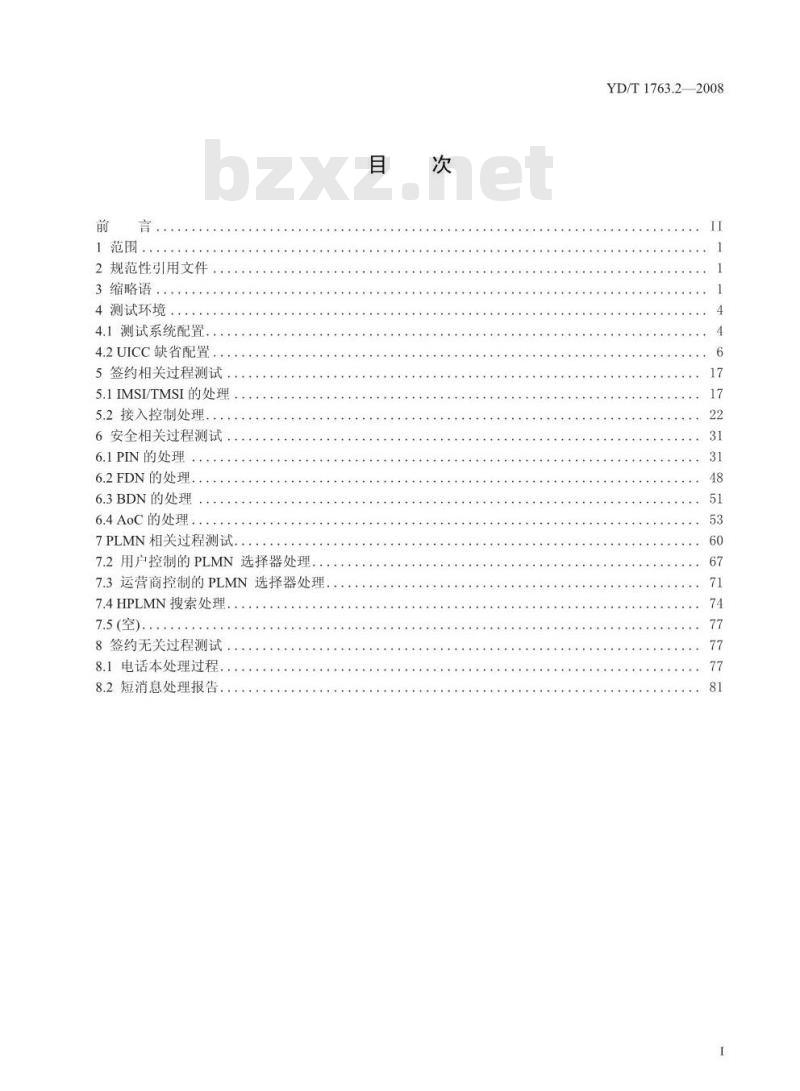

1范围。
2规范性引用文件
3缩略语...
4测试环境
4.1测试系统配置，
4.2UICC缺省配置
5签约相关过程测试
5.1IMSI/TMSI的处理
5.2接入控制处理
6安全相关过程测试
6.1 PIN 的处理
6.2FDN的处理..
6.3BDN的处理
6.4AoC的处理.
7PLMN相关过程测试
7.2用户控制的PLMN选择器处理，7.3运营商控制的PLMN选择器处理.7.4HPLMN搜索处理
8签约无关过程测试
8.1电话本处理过程.
8.2短消息处理报告，
YD/T1763.2—2008
YD/T1763.2-2008

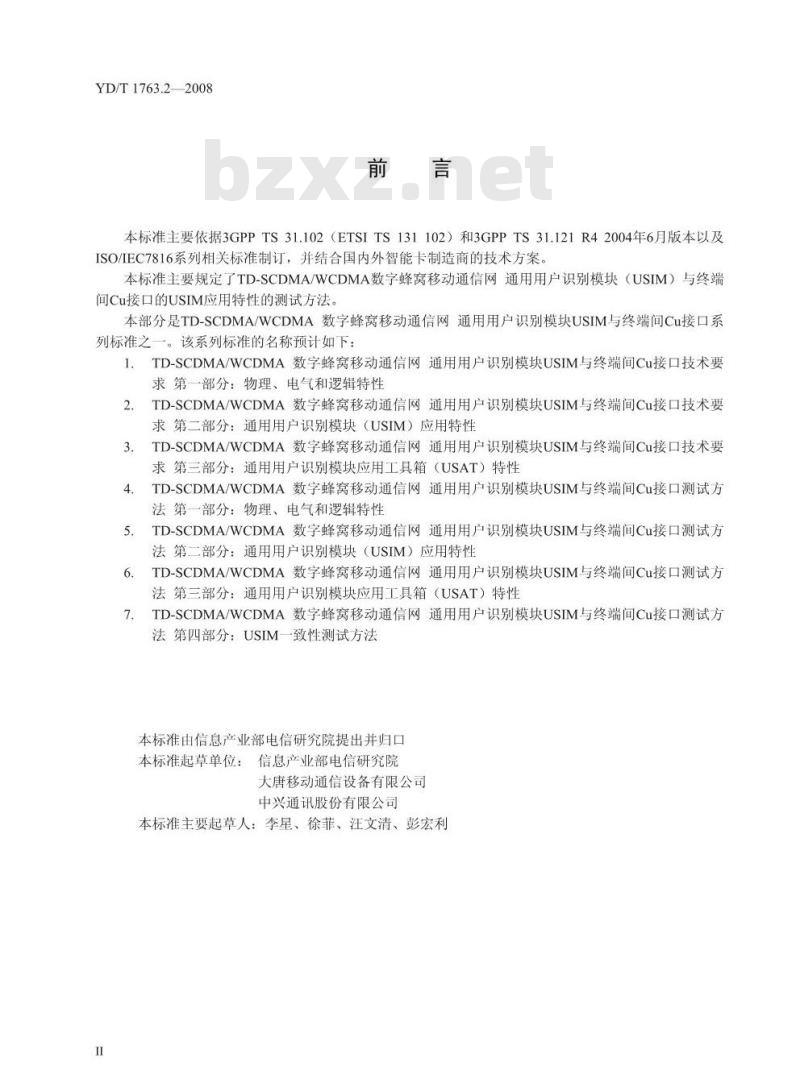

本标准主要依据3GPPTS31.102（ETSITS131102）和3GPPTS31.121R42004年6月版本以及ISO/IEC7816系列相关标准制订，并结合国内外智能卡制造商的技术方案，本标准主要规定了TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块（USIM）与终端间Cu接口的USIM应用特性的测试方法。本部分是TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块USIM与终端间Cu接口系列标准之一。该系列标准的名称预计如下：1：TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块USIM与终端间Cu接口技术要求第一部分：物理、电气和逻辑特性TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块USIM与终端间Cu接口技术要2.
求第二部分：通用用户识别模块（USIM）应用特性3.
TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块USIM与终端间Cu接口技术要求第三部分：通用用户识别模块应用工具箱（USAT）特性4.
TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块USIM与终端间Cu接口测试方法第一部分：物理、电气和逻辑特性TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块USIM与终端间Cu接口测试方5.
法第二部分：通用用户识别模块（USIM）应用特性6.
TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块USIM与终端间Cu接口测试方法第三部分：通用用户识别模块应用工具箱（USAT）特性TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块USIM与终端间Cu接口测试方7.
法第四部分：USIM一致性测试方法本标准由信息产业部电信研究院提出并归口本标准起草单位：信息产业部电信研究院大唐移动通信设备有限公司
中兴通讯股份有限公司
本标准主要起草人：李星、徐菲、汪文清、彭宏利I

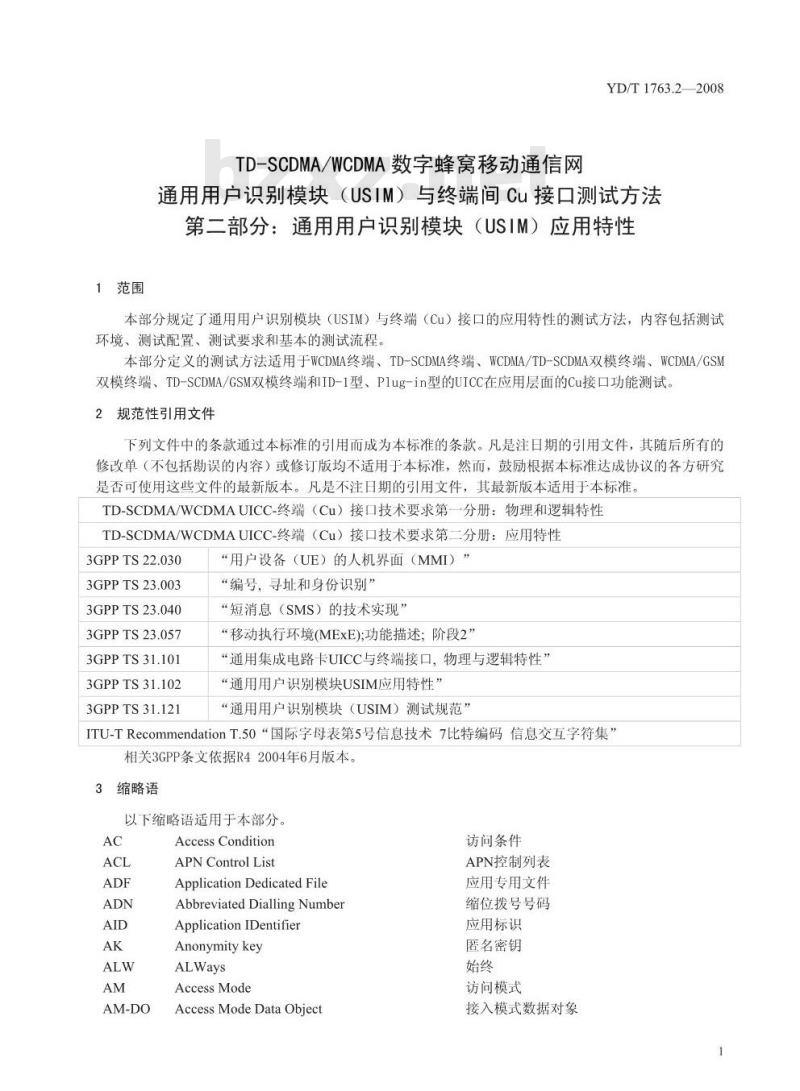

1范围
TD-SCDMA/WCDMA数字蜂窝移动通信网YD/T1763.2—2008
通用用户识别模块（USIM）与终端间Cu接口测试方法第二部分：通用用户识别模块（USIM）应用特性本部分规定了通用用户识别模块（USIM）与终端（Cu）接口的应用特性的测试方法，内容包括测试环境、测试配置、测试要求和基本的测试流程。本部分定义的测试方法适用于WCDMA终端、TD-SCDMA终端、WCDMA/TD-SCDMA双模终端、WCDMA/GSM双模终端、TD-SCDMA/GSM双模终端和ID-1型、P1ug-in型的UICC在应用层面的Cu接口功能测试。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准TD-SCDMA/WCDMAUICC-终端（Cu）接口技术要求第一分册：物理和逻辑特性TD-SCDMA/WCDMAUICC-终端（Cu）接口技术要求第二分册：应用特性3GPPTS 22.030
3GPP TS 23.003
3GPPTS23.040
3GPPTS23.057
3GPPTS31.101
3GPPTS31.102
3GPP TS 31.121
“用户设备（UE）的人机界面（MMI）”“编号，寻址和身份识别”
“短消息（SMS）的技术实现”
“移动执行环境(MExE);功能描述；阶段2”“通用集成电路卡UICC与终端接口，物理与逻辑特性”“通用用户识别模块USIM应用特性”“通用用户识别模块（USIM）测试规范”ITU-TRecommendationT.50“国际字母表第5号信息技术7比特编码信息交互字符集”相关3GPP条文依据R42004年6月版本。3缩略语
以下缩略语适用于本部分。
AccessCondition
APN Control List
ApplicationDedicatedFile
AbbreviatedDiallingNumber
ApplicationIDentifier
Anonymitykey
ALWays
Access Mode
AccessModeDataObject
访问条件
APN控制列表
应用专用文件
缩位拨号号码
应用标识
匿名密钥
访问模式
接入模式数据对象
YD/T1763.22008
BER-TL
C-APDU
CPBCCH
C-TPDU
I-Block
Authentication Management FieldAdvice of Charge
ApplicationProtocalDataUnit
Access Point Name
AccessRuleReference
AnswerTo Reset
Authentication Centre
Authentication token
Barred Dialling Number
BasicEncodingRule-TLV
Command APDU
CellBroadcast
Cell Broadcast Message IDentifierCapabilityConfigurationParameterCipherkey
Calling Line Identifier
Co-operative Network List
COMPACTPacketBroadcastControlChannelControlReferenceTemplate
Circuit switched
Command TPDU
Character Waiting Integer
Destination Address
Depersonalisation ControlKeysDedicated File
DataObject
ErrorDetection Code byte
ElementaryFile
frequency
File Control Parameter
Fixed Dialling Number
For Further Study
FileIDentifier
GlobalSystemforMobilecommunicationInput/Output
InformationBlock
Integrated Circuit Card
IncomingCall Information
Incoming Call Timer
IDentifier
鉴权管理域
计费通知
应用协议数据单元
接入点名
访问条件引用
复位响应
鉴权中心
鉴权令牌
禁止拨号号码
TLV基本编码规则
APDU命令
小区广播
小区广播消息标识
能力配置参数
加密密钥
指令类型
主叫号码标识
协同网络列表
简化分组广播控制信道
控制引用模版
电路交换
TPDU命令
字符等待整数
目的地址
解个性化的密钥
专用文件
数据对象
错误检测码
基本文件
文件控制参数
固定拨号号码
待进一步研究
文件标识
全球移动通信系统
输入/输出
信息块
呼入呼叫信息
呼入呼叫计时器
InformationElementIdentifierIntegritykey
InternationalMobile Subscriber IdentityINFormation field
INStruction
USIM Individual key
Cryptographic keyused by the cipher A5Key Set Identifier
Lengthofcommanddata sentbytheapplicationlayerinacase3or4Command
Life Cycle Satus InformationMaximum length of data Expectedbytheapplication layer in response to a case 2 or 4Command
LENgth
Language Indication
Longitudinal Redundancy CheckLeast Significant Bit
Message authentication code
MAC used for authentication and key agreementMACusedfordata integrityof signallingmessages
MobileCountryCode
Mobile Execution EnvironmentMasterFile
Man Machine Interface
MobileNetworkCode
Most Significant Bit
Node Address byte
Numbering Plan Identifier
OutgoingCall Information
Outgoing Call Timer
Parameterl
Parameter2
Paramrter3
Phonebook Identifier
Protocol Control Byte
PacketDataProtocol, e.g.,IporX25or PPPPersonal Identification NumberPreferred Languages
ProtocolandParameterSelectionPINStatus
PIN Status Data Object
信息单元标识
完整性保护密钥
国际移动用户标识
信息字段
USIM个性密钥
YD/T1763.2—2008
A5加密算法使用的密码密钥
密钥集标识
在情况3或4命令下，由应用层
发送的命令数据的长度
生命周期状态信息
在响应情况2和4命令时应用
层期望的数据的最大长度
语言指示
纵向余校验
最低有效位
消息鉴权码
用于鉴权和密钥协议的MACbZxz.net
用于数据完整性保护的的
移动国家码
移动执行环境
主文件
人机接口
移动网络码
最高有效位
节点地址字节
编码计划标识
呼出呼叫信息
呼出呼叫计时器
参数1
参数2
参数3
号码本标识
协议控制字节
分组数据协议
个人识别号码
偏好的语言
协议和参数选择
PIN状态
PIN状态数据对象
YD/T1763.22008
R-Block
R-TPDU
S-Block
Randomchallenge
RandomchallengestoredintheUsIMResponse APDU
Userresponse
Reserved forFuture Use
ResponseTPDU
SourceAddress
SupervisoryBlock
Security Condition
Security Condition Data ObjectServicediallingnumber
SecurityEnvironment
SecurityEnvironmentIDentifierShort (elementary)FileIdentifierServing Network
Sequence number
Supplementary Service
Supplementary Service Control stringStatus Word
Tag Length Value
TransferProtocolDataUnit
Universal Integrated Circuit CardUSIMApplicationToolkit
Universal SubsciberIdentityModuleUnstructuredSupplementaryServiceDataWaiting time Integer
Waiting TimeeXtension
Work Waiting Time
ExpecteduserRESponse
测试环境
本章节的测试系统配置适用于本规范所有的测试用例。随机质询
保存在USIM卡中的随机质询
响应APDU
用户响应
保保留于将来的使用
TPDU响应
源地址
监控块
安全条件
安全条件数据对象
业务拨号号码
安全环境
安全环境标识
短文件标识
服务网络
序列号
补充业务
补充业务控制串
状态字
标签长度值
传输协议数据单元
通用集成电路卡
USIM应用工具箱
通用用户身份识别模块
非结构化的补充业务数据
等待时间整数
等待时间扩展
工作等待时间
期望的用户响应
本规范涉及的测试环境和测试用例仅适用于ID-1型UICC卡或Plug-in型UICC卡和支持对应前面两种类型卡之一的3G终端（包括TD-SCDMA终端、WCDMA终端、TD-SCDMA/WCDMA双模终端、TD-SCDMA/GSM双模终端、WCDMA/GSM双模终端）。
部分测试项需要配合使用2G终端（GSM终端）。该2G终端的SIM-终端接口应符合相关国内行标的要求。
4.1测试系统配置
测试系统由UICC卡、终端和网络设备组成。4
YD/T1763.2—2008
UICC卡根据卡的类型，可以是ID-1型UICC卡或Plug-in型UICC卡。该卡应至少包含一个USIM应用。本规范中出现的USIM卡指包含USIM应用的UICC卡，UICC卡指包含USIM应用的UICC卡，二者在规范中定义是相等的。
终端（或UE）在本规范中若非特殊声明应表示3G终端，可以是TD-SCDMA终端，也可以是WCDMA终端，或TD-SCDMA/WCDMA、TD-SCDMA/GSM、WCDMA/GSM等双模终端。在第8章中某些测试项需要2G终端配合测试。网络设备是指提供测试所需3G网络系统环境或2G网络系统环境的网络设备或网络模拟器。通常规范中使用UTRAN表示3G网络系统环境，使用BSS表示2G网络系统环境。UTRAN既可以表示WCDMA网络系统，也可以表示TD-SCDMA网络系统。
需要指出的是，作为快速测试的需要或只需要测试3G终端的Cu接口或UICC卡的Cu接口时，可以使用终端模拟器或UICC卡模拟器。
下面三个示意图可作为建立测试系统的参考。UMTS系统
USIM卡
模拟器
表示连接不是对所有的测试用例都需要表示此设备不是对所有的测试用例都需要图1Cu接口测试环境（一）
模拟器
GSM系统
模拟器
Cu接口测试环境（一）适用于对终端Cu接口的检测。终端直接对USIM模拟器进行操作，在操作过程中，USIM卡模拟器监视Cu接口的信号和数据流，终端对USIM卡的数据读写操作结果可以通过USIM卡模拟器来确认接口上的各种操作过程是否正确。USIM卡模拟器提供各测试项所需的USIM卡中的测试数据文件，模拟USIM卡各种正常和异常的操作过程、信号或数据输出。USIM卡
读写器
Cu接口监视
USIM卡
USIM卡
表示此设备可能不是独立设备
图2Cu接口测试环境（二）
模拟器
Cu接口测试环境（二）适用于对USIM卡的Cu接口的检测。使用终端模拟器对USIM卡进行操作，在操作过程中，终端模拟器或可外接Cu接口监视设备监视Cu接口的信号和数据流，终端模拟器对USIM卡的数据读写操作结果可以通过USIM卡读写器来确认接口上的各种操作的结果是否正确。USIM卡中各测试项所需的USIM卡中的测试数据文件由USIM卡读写器预先写入。5
YD/T1763.2—2008
USIM卡
读写器
USIM卡
接口监视器
USIM卡
表示连接不是对所有的测试用例都需要表示此设备不是对所有的测试用例都需要图3Cu接口测试环境（三）
UMTS系统
模拟器
GSM系统
模拟器
Cu接口测试环境（三)为不使用终端模拟器和卡模拟器测试的测试系统结构。测试系统配置如图3包含的测试设备包括：USIM卡、USIM卡读写器、Cu接口监视器、终端、系统模拟器。终端直接对真实的USIM进行操作，在操作过程中，通过Cu接口监视器监视Cu接口的信号和数据流，终端对USIM卡中数据的读写操作结果通过USIM卡读写器读取USIM卡中的文件来验证。各测试项所需的USIM卡中的测试数据可以通过USIM卡读写器写入到USIM卡中。4.2UICC缺省配置
本规范涉及的测试用例在测试前需预先在UICC卡中保存一些缺省的基本文件和基本文件中各记录的缺省值。
被测的UICC卡应至少包含一个USIM应用。如果USIM卡中的数据项值和本节中定义的缺省值不同的话，那么这些不同的数值将被重新声明。否则，测试用例将采用本节的缺省值。除非另有声明，所有长度以字节（byte）表示。每个字节由比特b8到b1表示，这里b8是MSB，bl是LSB。在每一个表示中，最左边的比特是MSB。在UICC中，所有被指定为RFU的字节应被设置为“00’，并且被指定为RFU的所有比特应被设置为O。如果UICC中有GSM和USIM应用，或在普通电信卡上有GSM或USIM应用，那么其他的值可用于申请非GSM或非USIM的应用。这些值应在这种卡和应用的相应规范中被定义。在GSM或3G会话中，终端不应对这些字节和比特进行解析。4.2.1UICC-终端接口测试缺省值除非有特殊的说明，否则USIM卡中的数据将采用下列缺省值，这些缺省值适用于本文列举的所有测试
USIM卡中各基本文件的缺省值和编码方式应遵照如下原则：Bx表示字节x的编码；
除非特殊声明，编码方式均为十六进制。4.2.1.1EFms
该基本文件包含的是测试用户的IMSI。逻辑值：4600102345
编码：
十六进制：
4.2.1.2EFA
该基本文件包含的是管理数据
逻辑值：正常操作
终端将OFM操作去激活
MNC：3位
编码：
十六进制：
EFkeys
该基本文件包含的是加密和完整性密钥。密钥组标识KSI
逻辑值：
加密密钥CK
完整性密钥IK
编码值：
十六进制：
EFkeysPs
该基本文件包含的是分组域的加密和完整性密钥。逻辑值：密钥组标识KSI
加密密钥CK
完整性密钥IK
编码：
十六进制：
该基本文件包含的是接入控制等级信息。逻辑值：取值为0-9之间的一个值。EFFPLWN
该基本文件包含的是6个被禁止的PLMN信息。其中4个为必选，2个为可选。逻辑值：
编码：
十六进制：
编码：
十六进制：
PLMN1：
PLMN2：
PLMN3：
PLMN4：
PLMN5：
PLMN6：
460011
460012
460013
460014
460016
YD/T1763.2—2008
YD/T1763.2—2008
该基本文件包含的是USIM服务表信息。逻辑值：本地电话本可用
用户控制的PLMN选择器可用
固定拨叫号码（FDN）可用
禁止拨叫号码（BDN）可用
GSM接入可用
组标识级别1和级别2不可用
第33号服务（分组域）设置为“1”编码：
二进制：xx1xxx11
xxxxxxxx
EFusT的编码应与USM卡的服务能力一致4.2.1.9EFEsT
该基本文件包含的是可用的服务列表。逻辑值：固定拨叫号码（FDN）未激活禁止拨叫号码（BDN）未激活
APN控制列表（ACL）未激活
编码：
二进制：00000000
xxxx1x00
EFesr的编码应与USIM的激活的功能一致。4.2.1.10EFADN
xxxxx1xx
xxxxxxx1
该基本文件包含的是缩位拨叫号码记录。本规范要求该基本文件至少包含10个记录。逻辑值：
记录（1一10）：字符标识符长度字符标识符
BCD号码长度
TON和NPI
拨叫号码
能力/配置标识
扩展1记录标识
记录（1-10）：
编码：
十六进制：
EFPLitmACT
32个字符
“ABCDEFGHIJKLMNOPQRSTUVWXYZABCDEF\“03”
电话和未知
该基本文件包含的是用户控制的PLMN选择器。除了8个必选的PLMN条目外，列表中还应包含4个可选的PLMN条目。每一个条目还应包含该PLMN对应的无线接入技术ACT。逻辑值：第1个PLMN：
第1个ACT：
第2个PLMN：
第2个ACT：
第3个PLMN：
第3个ACT：
460081
460081
460082
