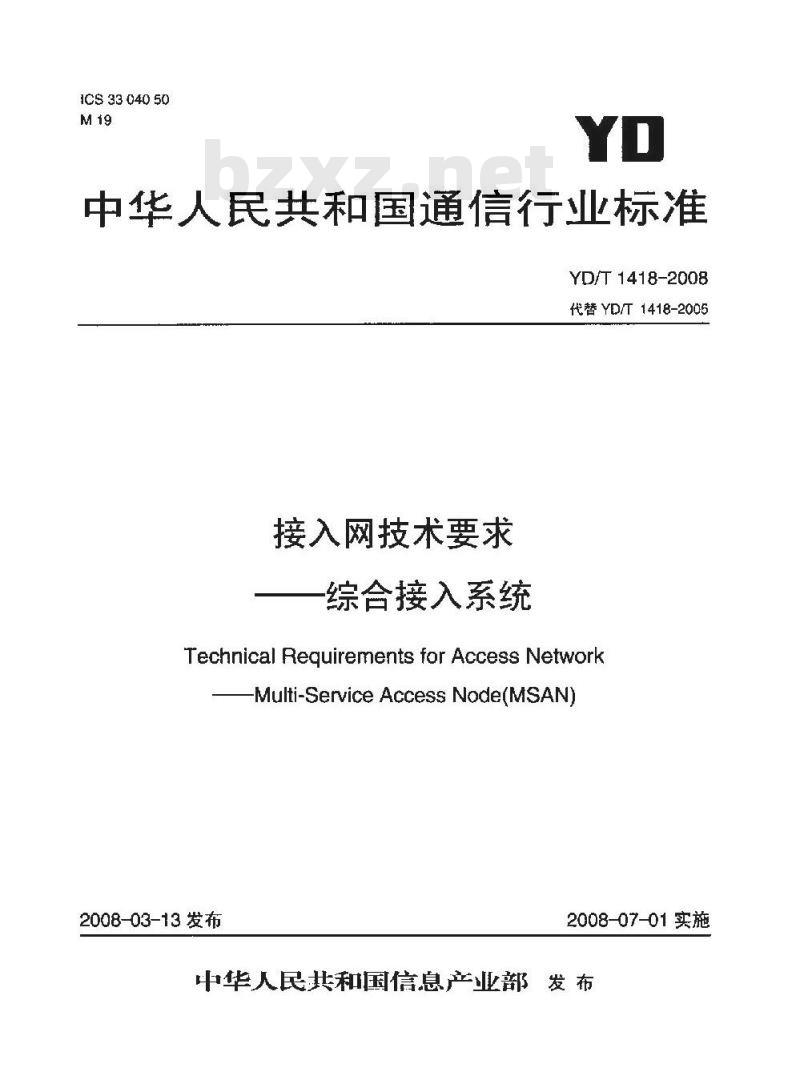

【通信行业标准(YD)】 接入网技术要求--综合接入系统

ICS3304050
中华人民共和国通信行业标准
YD/T 1418-2008
代替YD/T1418-2005
接入网技术要求
综合接入系统
Technical Reuirements for Access Network-Multi-Service Access Node(MSAN)2008-03-13发布
2008-07-01实施

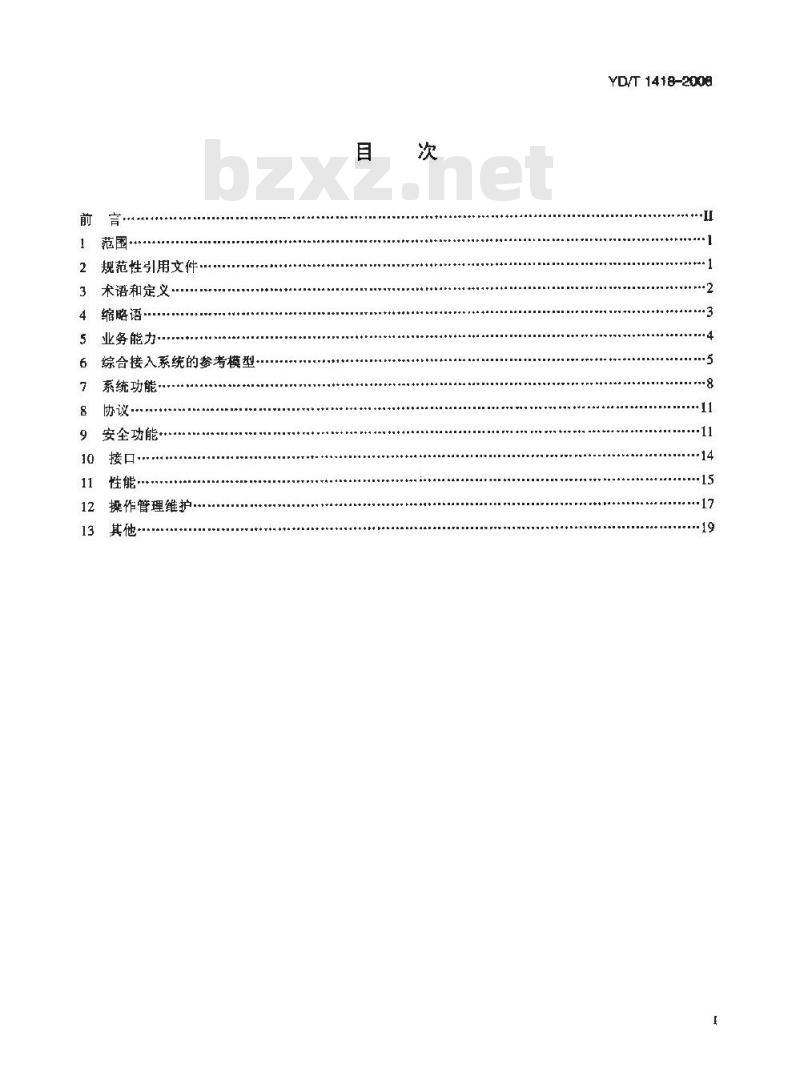

中华人民共和国信息产业部发布前言·
1范围*
2规范性引用文件
3术语和定义.
4缩略语
业务能力
6综合接入系统的参考模型
系统功能
安全功能
接口·
性能·
操作管理维护
YD/T 1418-2008

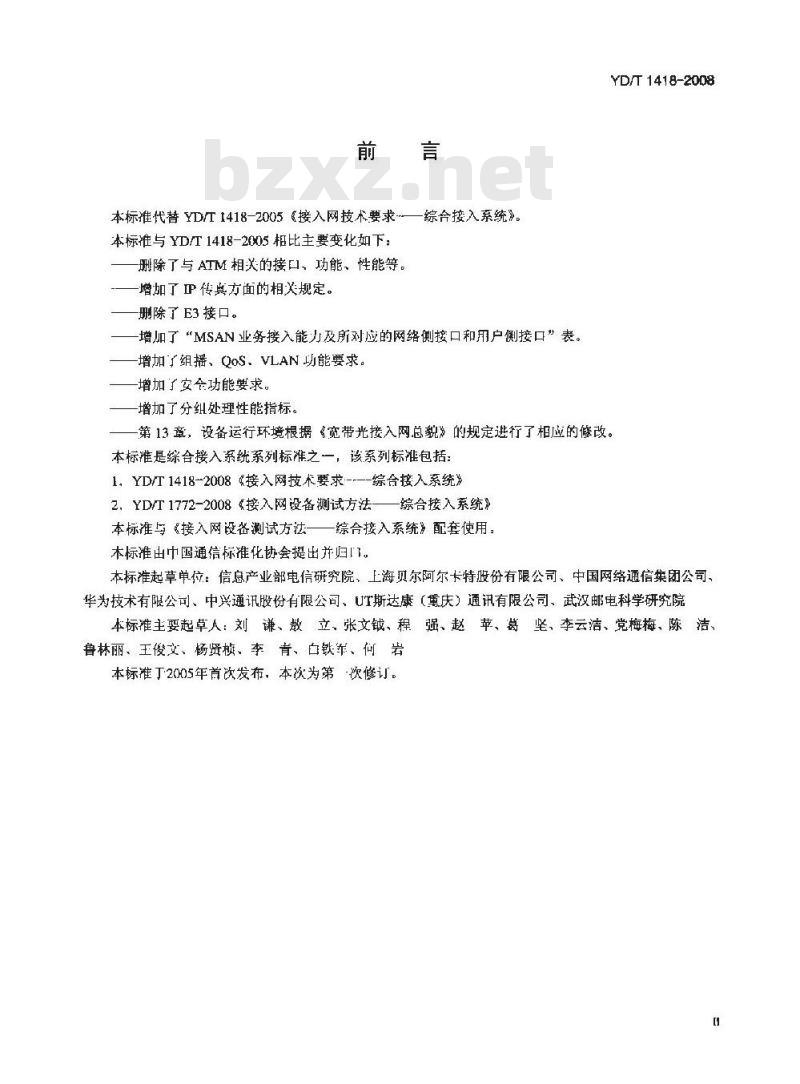

本标准代替YD/T1418-2005接入网技术要求—综合接入系统》。本标准与 YD/T 1418-2005 相比主要变化如下：删除了与ATM相关的接口、功能、性能等。-增加了传真方面的相关规定。
删除了E3接口。
-增加了“MSAN业务接入能力及所对应的网络侧接口和用户侧接口”表。一增加了组播、QoS、VLAN功能要求。一增加了安令功能要求。
-增加了分纠处理性能指标。
第13章，设备运行环境根据《宽带光接入网总貌的规定进行了相应的修改。本标准是综合接入系统系列标准之一，该系列标准包括：1，YD/T1418-2008《接入网技术要求-—-综合接入系统2.YD/T1772-2008《接入网设备测试方法——综合接入系统》本标准与接入网设备测试方法一一综合接入系统》配套使用。本标准由中国通信标雅化协会提出并归1。YD/T 1418-2008
本标准起草单位：信息产业部电信研究院，上海贝尔阿尔卡特份有限公司、中国网络通信集闭公司华为技术有限公司、中兴通讯股份有限公司、UT斯达康（重庆）通讯有限公司、武汉邮电科学研究院本标准主要起草人：刘谦、敖立。张文、程强、赵苹、葛坚、李云洁、党梅梅、陈洁、鲁林丽、王俊文、杨贤桢、李青、白铁军、何岩本标准丁2005年首次发布，本次为第次修订。1范围

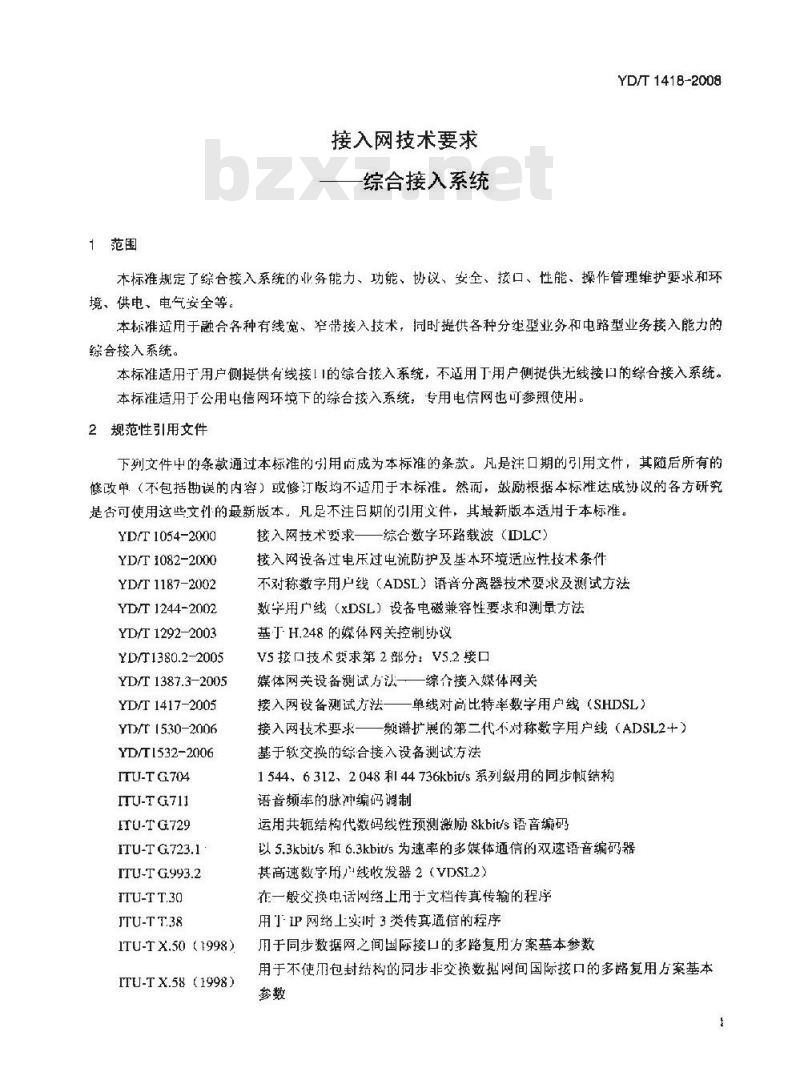

接入网技术要求
综合接入系统
YD/T 1418-2008
木标准规定了综合接入系统的业务能力、功能、协议、安全、接口、性能、操作管理维护要求和环境、供电、电气安全等。
本标准适用于融合各种有线宽、窄带接入技术，同时提供各种分维型业务和电路型业务接入能力的综合接人系统。
本标准适用于用户侧提供有线接！1的综合接入系统，不适用丁用户侧提供光线接口的综合接入系统。本标准适用公用电信网环境下的综合接入系统：专用电信网也可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修汀版均不适用于本标准。然而，毁励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡足不注日期的引用文件，其最新版本适用于本标准。YD/T 1054-2000
YD/T 1082-2000
YD/T 1187-2002
YD/T1244-2002
YD/T 1292-2003
Y D/T1380.2-2005
YD/T 1387.3-2005
YD/T 1417-2005
YD/T 1530-2006
YD/T1532-2006
ITU-T G704
ITU-TG711
ITU-T G729
ITU-T G723.1
ITU-T G993.2
TTU-T T.30
ITU-T T.38
ITU-T X.50 (1998)
ITU-T X.58 (1998)
接入网技术要求—综合数字环路载波（IDLC）接入网设备过电过电流防护及基本环境适应性技术条件不对称数字用户线（ADSL）语音分离器技术要求及测试方法数毕用广线（xDSL）设备电磁兼容性要求和测量方法基了H.248的媒体网关控制外议
V5接口技术要求第2部分：V5.2接口媒体网关设备测试方法—一综个接入媒体网关接入网设备测试方法一—单线对高比特率数字用户线（SHDSL）接入网技术要求一一题谱扩展的第二代不对称数字用户线（ADSL2十）基于软交换的综合接入设备测试方法1544、6312、2048和44736kbit/s系列级用的同步结构语音频率的脉冲编码调制
运用共轭结构代数码线性预测激励8kbit/s语音编码以5.3kbit/s和6.3kbit/s为速率的多媒体通信的双速语音编码器甚高速数字用线收发器2（VDSL2）在一般交换中话网络上用于文档传真传输的程序用」IP网络上实时3类传真通信的程序用于同步数据网之间国际接口的多路复用方案基本参数用于不使用包封结构的同步非交换数鹅网间国际接口的多路复用方案基本参数
YD/T 1418-2008

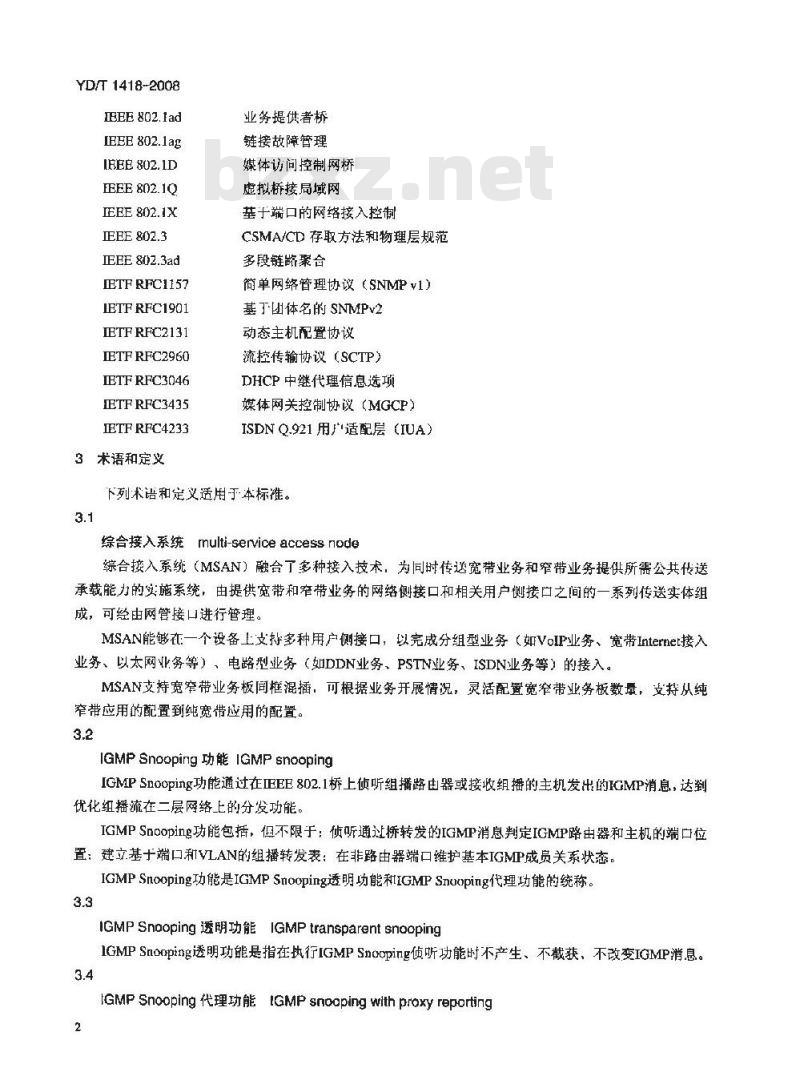

IEEE &02.1ad
IEEE802.1ag
IFEE 802.1D
FEEE 802.1Q
IEEE 802.1X
EEE802.3ad
ETF RFC1157
IETF RFC1901
IETF RFC2131
IETFRFC2960
ETFRFC3046
ETFRFC3435
IETF RFC4233
3术语和定义
业务提供者桥
链接故障管理
媒体访间控制网桥
虚拟桥接局域网
基于端口的网络接入控制
CSMA/CD存取方法和物理层规范
多段链龄聚合
简单网络管理协议（SNMPv1）
基了叫体名的 SNMPv2
动态主机配置协议
流控传输协议（SCTP）
DHCP中继代理信息选项
媒体网关控制协议（MGCP）
ISDNQ.921用广适配层（IUA）
下列术语和定义适用于本标准。3.1
综合接入系统multi-service access node综合接入系统（MSAN）融合了多种接入技术，为同时传巡宽带业务和窄带业务提供所需公共传送承载能力的实施系统，由提供宽带和窄带业务的网络侧接口和相关用户侧接口之间的一系列传送实体组成，可经由网管接口进行管理。MSAN能够在一个设备上文持多种用户侧接口，以完成分组型业务（如VoIP业务、宽带Internet接入业务、以太网业务等），电路型业务（如DDN业务、PSTN业务、ISDN业务等）的接入。MSAN支持宽窄带业务板同混插，可根据业务并展情况，灵活配置宽窄带业务板数量，支持从纯窄带应用的配置到纯宽带应用的配置。3.2
IGMPSnooping功能IGMP snooping[GMPSnooping功能通过在EEE802.1桥上侦听组播路由器或接收组播的主机发出的IGMP消息，达到优化组播流在二层网络上的分发功能。IGMPSnaoping功能包括，但不限于：侦听通过桥转发的IGMP消息判定IGMP路由器和主机的端口位置：建立基十端口和VLAN的组播转发表：在非路由器端口维护基本IGMP成员关系状态，IGMPSnooping功能是IGMPSnooping透明功能和IGMPSnoping代理功能的统称。3.3
IGMPSnaoping透明功能 IGMPtransparent snoopingIGMPSnooping透明功能是指在执行IGMPSnooping侦听功能时不产生、不截获，不改变IGMP消息。3.4
IGMPSnooping代理功能tGMPsnoopingwithproxyreporting2
该功能可被分解为三个了功能，YD/T 1418-2003
a）报告抑制：截取和处理来白IGMP主机的Report报文，仅在必要的时候才向上行转发。例如当组播组中第个用户加入时；对丁每个组播组的IGMPquery报文仅响应一次。b）离开抑制：截取和处理来自IGMP主机的Leave报文，仅在必要的时候向上行转发。例如当组播组中最后一个用户离开时。
e）查询抑制：截取和处理IGMPQuery报文。当实现以上块能时，功能实体可能转发IGMP主机和组播路由器发出的报文，也可能自已产生IGMP报文。
组播VLANmulticastVLAN
承载组播流量的VLAN，该VLAN内组播流量的转发受接入节点上执行的IGMPsnooping功能的控制，该VLAN可以是专用的、共享的或N:1等任何形式。3.6
1:1 VLAN
表示在用户端口和VLAN之间一到--的映射。接入节点和汇聚网络中都应维护这种映射的惟一性。3.7
N:1 VLAN
表示在用户端口(物理端口或逻辑端口)和VLAN之间多到一的映射。用户端口可以是同一接入节点或不同接入节点上的。
4缩略语
下列缩略语适用于本标推。
AsyrmmetricDigital Subscriber LineAccess Network
Core Function
Class of Service
Digital Data Network
Digital Subscriber Line
Internet Group Management ProtocalInternet Protocol
Integrated Services Digital NetworkISDN Q.921-User Adaptation
Loss of Frame
Loss of Pointer
Loss of Signal
Medium Access Control
不对称数字用户线
接入网
核心功能
业务分类
数字数据网
数字用户线
因特网组管理协议
互联网协议
综合业务数字网
ISDNQ.921用户适配层
顿丢失
指针丢失
信号丢失
媒质访问控制
YD/T 141B-2008
5业务能力
Management Function
Media Gateway Controll ProtocofMean Opinion Score
Multi Service Access Node
Network Port Functian
管理功能
媒体网关控制协议
乎均主观得分
综合接入系统
网络侧接口功能
Operation, Administration and Maintenance操作、管理与维护
PPP Over Ethernet
Perceptual SpeechQualityMeasurementPublic Switched Telephone NetworkQuality of Service
Real time Transport Control ProtacolReal time Transport ProtocolStream Contral Transmission ProtocolSingle-pair high-speed-rate DSLSession Initiation Protocol
Sirnple Neework Management ProtocolSynchronous Transfer Mode
Spanning Tree Protocol
Transmission Control ProtocolTime Division Multiplex
Transport Function
User Datagran Protocol
User Port Function
Very-high-speed Digital Subscriber LineVirtual Local Area Network
Voice over P
以太网上传送PPP协议
知觉语音质量度量
公众交换电话网
服务质量
实时传输控制协议
实时传输协议
流控传输协议
单线对高比特率数字用户线
会话起始协议
简单网络管理协议
同步传递模式
生成树协议
传输控制协议
时分复用
传送功能
用户数据报协议
用户侧接口功能
甚高速数字用户线
虚拟局域网
在 IP 上传送语音
MSAN应同时具有以下业务的接入能力：分组型业务（如VoIP业务，宽带Internet接入业务、以太网业务等）、电路型业务（如DDN业务、PSTN业务、ISDN业务（可选）等）等，其中VoIP业务和PSTN业务至少支持一种。
当MSAN支持VoIP业务时，应支持如下VoIP相关业务的能力：a）基本语音呼叫业务：
b）上叫号码显示业务；
c）呼叫前转业务；
d）呼叫等待业务；
e）三方通话业务；
f）透明传真业务：
g）T.38传真业务：
h）Madem拨号业务：
i）ISDN 业务。
当MSAN支持PSTN业务时，应支持如下PSTN相关业务的能力：a）基本语音呼叫业务：
b）士州号码显示业务：
c）呼州前转业务；
d）呼叫等待业务；
e）三方通话业务：
f）传真业务：
g）Modem拨号业务。
YD/T 1418-2008
MSAN应通过表1所示的网络侧接口和对应的用户侧接门来完成对以上业务的接入表1MSAN业务接入能力及所对应的网络侧接口和用户侧接口业务接入能力
VoIP业务
宽伴inteme接入业务（选）
以太网业务（必选）
DDN业务（必选）
PSTN业务（注）
1SDN业务（可选）
MSAN网络侧接门
以太网接口（必选）
以太网接口（必选)
以太网接口（必选）
E1接」」（必选）
V5.2接[】（必选）
V5.2接[.1
对VoIP业务和PSTN业务MSAN室少支持一种。MSAN用户侧接口
2接口和7a接口之：：（必选）
ISDNU接口（必选）
ADSI.2+接【必选】
以太网接口（必选）
VDSL2接凹（可选）
于ATM方式的SHDSL接口（可选）ADSL2+接口（必选）
以太网接口（必选)
VDSL2接口（可选）
基于ATM方式的SHDSL接口（可选）以下两类接口中的一类（必选）！基于I电路方式的SHDSL接口和ISDN2B+DU接口：V.24接口、V.35接口和GB7611-20012048kbit/s接口Z接口和Za接口之
ISDN 2B+D 1接口
随着业务的发展，MSAN的用户侧接1I可不限十表中所列接口，也可包折其他接口，例如：EPON，GPON等接叫综合接入系统的参考模型
6.1综合接入系统的功能参考模型MSAN的功能参考模型如图1所示，MSAN主要功能包括：用户侧接口功能（UPF），网络接口功能（NPF）、核心功能（CF）、传送功能（TF）和管理功能（MF）。5
YD/T 1418-2008
网络侧接1:
综合接入系统（MRAN
网络质功能
电路型
分组型
网管系统
网實接口
普理动能（MF）
传送功能（TF）
用\测接口
用户侧接口功能“
Z/Za/ISDN
V35/V.24/E1
ADSLVDSL
以太网楼口
注：随希业务的发展，MSAN的用户侧接口可不限于图中所列接「1，也明包括其他接口，例如EPON、GPON等接口。图1MSAN的功能参考模型
UPF将特定用户侧接口的要求适配到核心功能和管理功能，MSAN应支持的用户侧接LI如表1所示。NPF将特定网络侧接口的要求适配到公共承载体，以使在核心功能中处理，MSAN应支持的网络侧接口如表1所示。
CF适记不同的用户侧接口和网络侧接口对承载体的要求到公共传送承载体，主要有以下功能：接入承载通路的处理；
·承裁通路的级联：
信令和分组信息的复用；
·支持用户信息流的Qas能力；
·用户端门二层隔离；
保护控功能。
TF为公共承截体的传送提供通道和传输媒质的适配，生要有以下功能：复用；
·交义连接；
物理媒质。wwW.bzxz.Net
MF对MSAN中的UPF、NPF、CF和TF进行指配、操作和管埋，主有以下功能：配置管理功能：
教障管理功能：
性能管理功能：
安全管理功能。
6.2综合接入系统的物理参考模型MSAN有三种物理参考模型。
YD/T1418-200B
图2为具有专用光传输系统的MSAN的物理参考模型（以环型组网为例），此时，MSAN由网络侧设备和用户侧设备组成，网络侧设备实现图1中的NPF、部分CF、部分TF和部分MF，用户侧设备实现图1中的UPF、部分CF、部分TF和部分MF，两个设备之间通过MSAN专用的光传输系统相连。网络侧设备和用户侧设备专用的光传输系统应能根据组网要求支持不同的网络拓扑，如环型、环上分支、星型、树型、链型等网络拓扑。网络侧设备和用户侧设备专用的光传输系统可根据业务需求提供对各种业务的保护倒换能力。:MSAN
网络侧接口
网管接口
网络副设备
用户侧设备
用户副设备
用户侧设备
州户接心
图2MSAN的物理参考模型1
图3为利用其他光传输系统组网的MSAN的物理参考模型，此时，MSAN由网络侧设备和用户侧设备组成。网络侧设备实现图I中的NPF、部分CF、部分TF和部分MF，用户侧设备实现图1中的UPF，部分CF、部分TF和部分MF，两个设备之间通过非MSAN专用的其他光传输系统相连。网络谢接口
网管接口
网路侧设备
用户测设备
用广榭设备
用户侧设备
其他北传输系统
用户接口
MSAN 与其他光传输系统的接口
图 3 MSAN 的物理参考模型 2
图4为MSAN是一个单独设备的物理参考模型，该设备实现图1中的NPF、CF、TF、MF和UPF。了
YD/T1418--2008
7系统功能
7.1窄带业务相关功能
7.1.1 VolP 相关功能
7.1.1.1语音处理功能
网终侧接
网管接
MSAN设备
用广侧接！
图4MSAN的物理参考模型3
MSAN应具有语音的编解码功能，支持G.711、G.729和G.723.1，由丁在IP网上传送语音的时延较大以及2/4线转换的存在，为避免回声对通话质量的影响，MSAN应具备回声控制机制。
为节约带宽，提高带究利用率，MSAN应其备静音检测和压缩的功能，终结MSAN应具有舒适噪声插入功能。
中于正网中存在路由的不对称性以及分组在各节点的处堰时间可能不同，因此翁造成分组的时延择动。时延抖动是影响语音质鼠的一个重要因素，为保证一定的通话质量，MSAN应设有输入缓冲以尽可能地消除时延抖动对通话质量的影响。在软交换的控制卜，MSAN具有语音编码的动态转换功能，即MSAN可以在较高速率的语音编码和较低速率的语音编码之间进行转换。7.1.1.2呼叫处理和控制功能
MSAN应能够通过相关的信令识别用户摘机，拨号和挂机等事，检测出用户占线、久振无应答等状蕊，开将用户事件利用户状态向软交换报告。在软交换的控制下，MSAN向用户发送各种信号音，如拨号音，振音，回铃音等。
MSAN应具有DTMF抢测利生成功能。MSAN应能在软交换的控制下对呼叫进行相关处理和控制，支持YD/T1292H.248协议（可选支持RFC343SMGCP协议、可选支持SIP协议）、TCP/UDP/IP协议族、RTP/RTCP、RFC4233IUA协议和1RFC2960SCTP协议。
7.1.1.3维护和管理
MSAN应定期向软交换报告其运行情况：MSAN应能检测到由丁通信链路故障、拥塞或设备故障而造成的MSAN与软交换设备之间连接中断，并应能在故障恢复或拥塞消除后恢复连接。在软交换的控制下，MSAN应能检测到其资源使用状态与软交换的资源管理状态的不同步，并应能使之恢复同步。
MSAN和软交换应能为对方提供启动和重启动指示，MSAN应能在启动后向软交换报告其配置状况。8
YD/T 1418-200e
MSAN在注册软交换失收后，在有备份软交换的情况下，应有序地向备份软交换进行注册，直到注册成功。
7.1.1.4分组语音的QoS管理功能7.1.1.4.1收端输入缓冲的动态调整在网络中，山存在时延抖动，从而造成分纠端到端时延的不一致而影响通话质量。一般情况下，收端输入缓冲是根据网络时延抖动的最差情况来设计的，这种做法的一个缺点是往往会使端到端的时延过大，通信效率降低。因此，为了使网络时延能反映网络的负荷情况，要求MSAN能根据网络的负荷情况动态调整输入缓冲，以使网络的端到端时延在网络的当前条件下是最小的。在网络环境恶化的情况下，MSAN应能采用同声抵消技术。
7.1.1,4.2状态报告
状态报告足指MSAN根据软交换在某些命令中的指示，向软交换报告在系统和特定关联中存在的终结点的状态及使用信息，例如：系统资源的使用状况、通断情况、编解码类型和带宽等。7.1.1.4.3链路的动态检测
链路的动态检测是指MSAN利用RTCP的收/发报文监控，统计包丢失率和网络时延抖动等寒数。链路的动态检测是MSAN进行QoS管埋的重要依据，它直接影响语音编码的动态转换、输入缓冲的动态调整等1.作。
7.1.1.4.4拥塞处理
拥寒处理是指当网络出现拥塞时，MSAN为保持已接通的话路或准备接续话路的一定服务质量而采用的措施。在软交换的控制下，MSAN可以采取动态语音编码的转换降低网络的负荷；由于资源耗尽或资源的暂时不可用，MSAN应能够尚软交换设备指示不能执行所请求的行为，由软交换根据其话务控制策略控制MSAN接续话路的数量来维持已接续话路的通信质鼠。拥塞过去斥，设备应能恢复正常丁作。7.1.1.5VLAN和优先级标记
MSAN应能将信令、蝶体、网管映射到不VLAN中。MSAN应能对信令、媒体、网管的802.ID优光级进行标记，可选进行TOS/DSCP优先级标记。7.1.1.6传真处理功能
MSAN垃具有IP传真功能，支持T.30利T.38协议，向用户提供IP传真业务。7.1.2支持DDN接入的相关功能
MS.AN应其有<64kbit/s子速率复朋和NX64kbit/s（N=1～31）的复用功能，并具有N×64kbit/s（N=l～31）的交叉连接功能。
2.4kbit/s、4.8kbi/s、9.6khit/s，19.2kbit/s了速率的复用应符合ITU-TX.50和X.58的规定。N×64kbit/s速率的复月应符合TTU-T G.704的规定。7.2组播功能
7.2.1组播控制功能
MSAN应支持落于用户端口的组播控制功能：其体包括a）MSAN应支持在用广侧端口上启用/禁止组播服务功能。b）MSAN应支持用户的组播权控制，例如，允许用户加入授权的组播组或允许预览的组播组。c）MSAN应支持基于每个用户设置组播访问权限，每个用户对每个节目的权限可选单独设置，例9
