【国家标准(GB)】 土工合成材料 塑料土工格栅

1CS 83. 140. 10

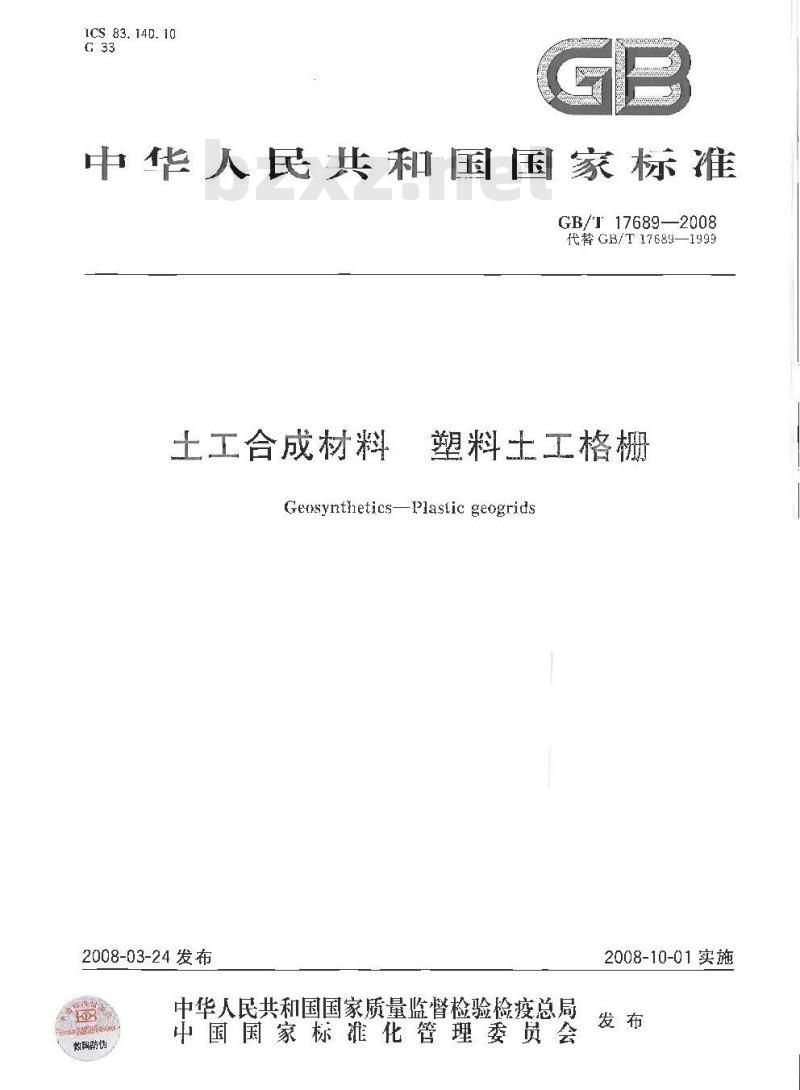

中华人民共和国国家标准
GB/T17689—2008
代替GB/T17689—1999
土工合成材料
塑料土工格栅
GeosyntheticsPlastic geogrids2008-03-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2008-10-01实施
GB/T17689—2008

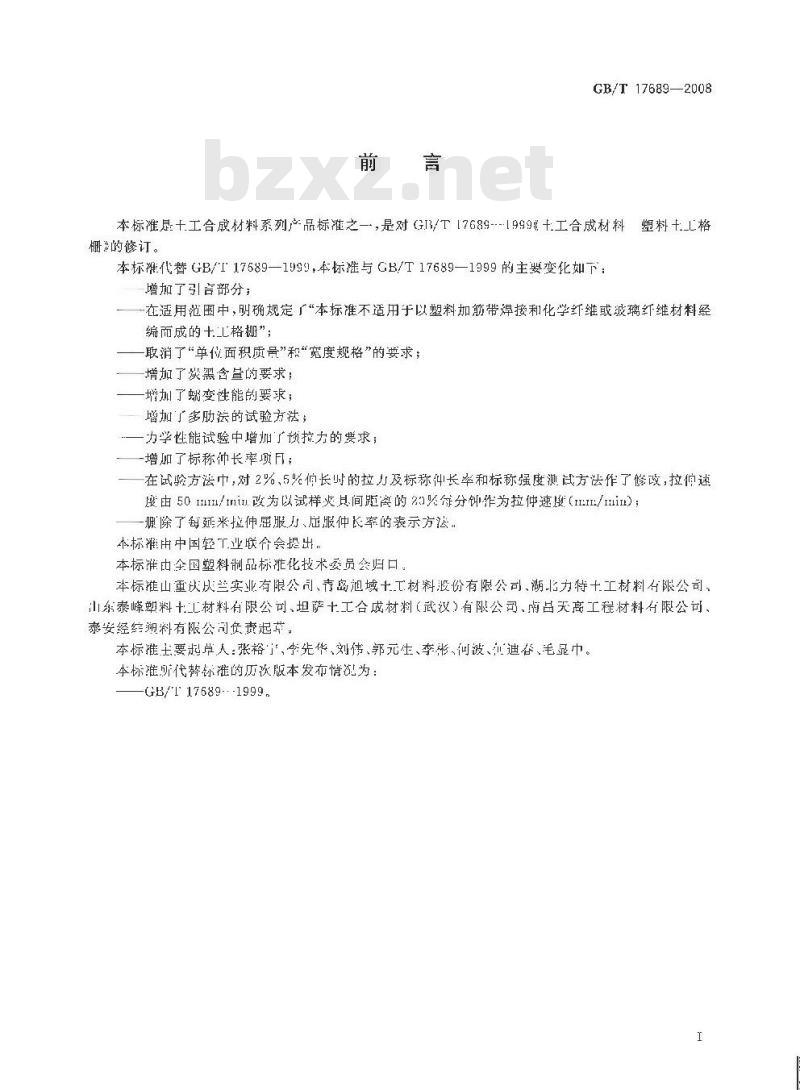

本标准是十工合成材料系列产品标准之一，是对GJ3/T[7689--1999&十工合成材料塑料十L格栅》的修订。
本标准代替GB/T17589—1999，本标准与GB/T17689—1999的主要变化如下：增加了引言部分；
一在适用范围中，明确规定广“本标准不适用于以塑料加筋带焊接利化学纤维或波璃纤维材料经缔而成的十工格栅”；
一取消了“单位面积质最”和“宽度规格”的要求；一增加了炭黑含置的要求；
增加了变性能的要求;
增加了多肋法的试验方法；
一力学性能试验中增加了预拉力的要求；增加了标称冲长率项F；
在试验方法中，对2%，5%伺长时的拉力及标称仲长率和标称强度测试方法作了修改，拉伸速度由50Imm/niu改为以试样火具间距离的2%每分钟作为拉仲速度（I/min)：卿除了每延米拉伸屈服力、屈服仲长率的表示方法。本标摊由中国轻工业联介会提出。本标准由全国塑料測品标雅化技术委员会归口，本标推山重庆庆兰实业有限公司，寿岛旭域十工材料股份有限公司、潮力特十工材料有限公司，山泰峰塑料十二材料有限公司、坦萨十工合成材料（武汉）有限公司、南昌天高工程材料有限公司、泰安经潮料有限公司任责起草，本标推士要起草人：张裕宇、李先华，刘伟、郭元、李彬、何波、仙迪春、毛显巾。本标准所代替标准的历次版本发布情芯为：GB/T 17589---1999,
GB/T17689—2008

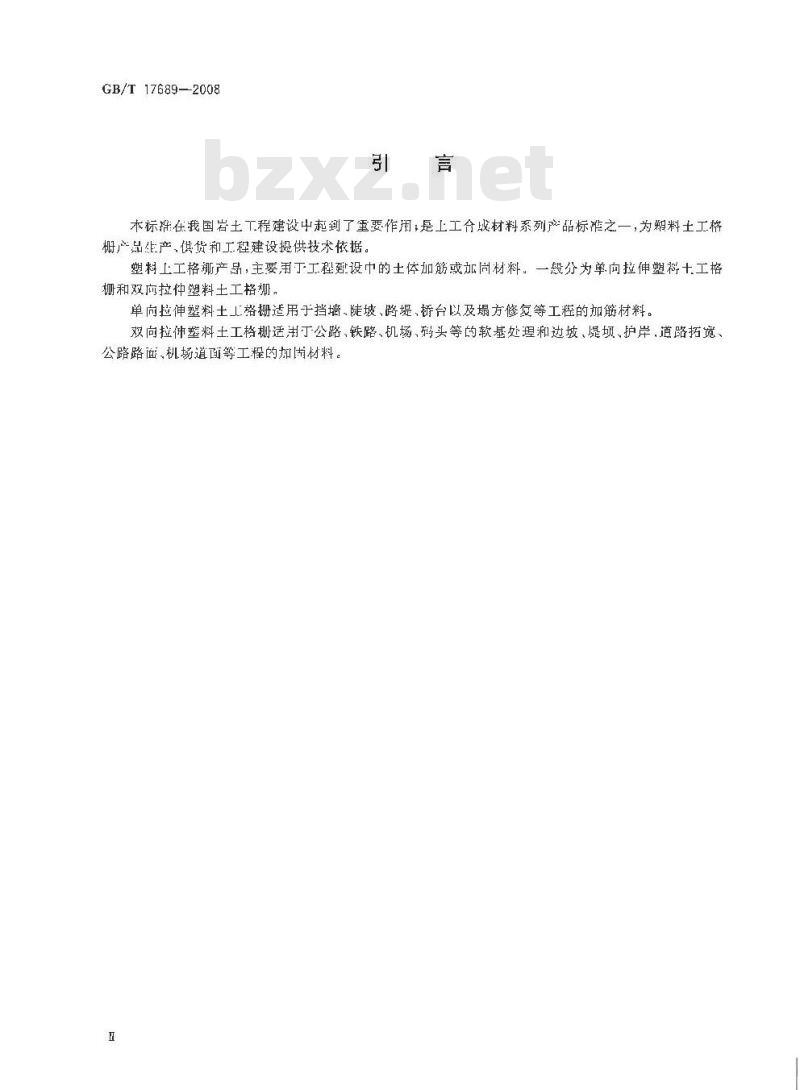

本标将在我国岩土工程建设中起到了重要作用；是上工合成材料系列产品标雅之一，为塑料土工格概产品生产，供货和工程建设提供技术依据。塑料上工格挪产品，主要用丁工程建设巾的土体加筋或加同材料：一般分为单向拉伸塑称十工格栅和双向拉仲塑料土工格娜
单向拉伸料土工格栅适用子挡墙、陡坡、路堤、桥台以及塌方修复等工程的加筋材料。双向拉伸料土工格榭栅适用丁公路，铁路、机场，码头等的软基处理和边坡，坝，护岸，道路拓宽、公路路面，机场道面等工程的加围材料。H

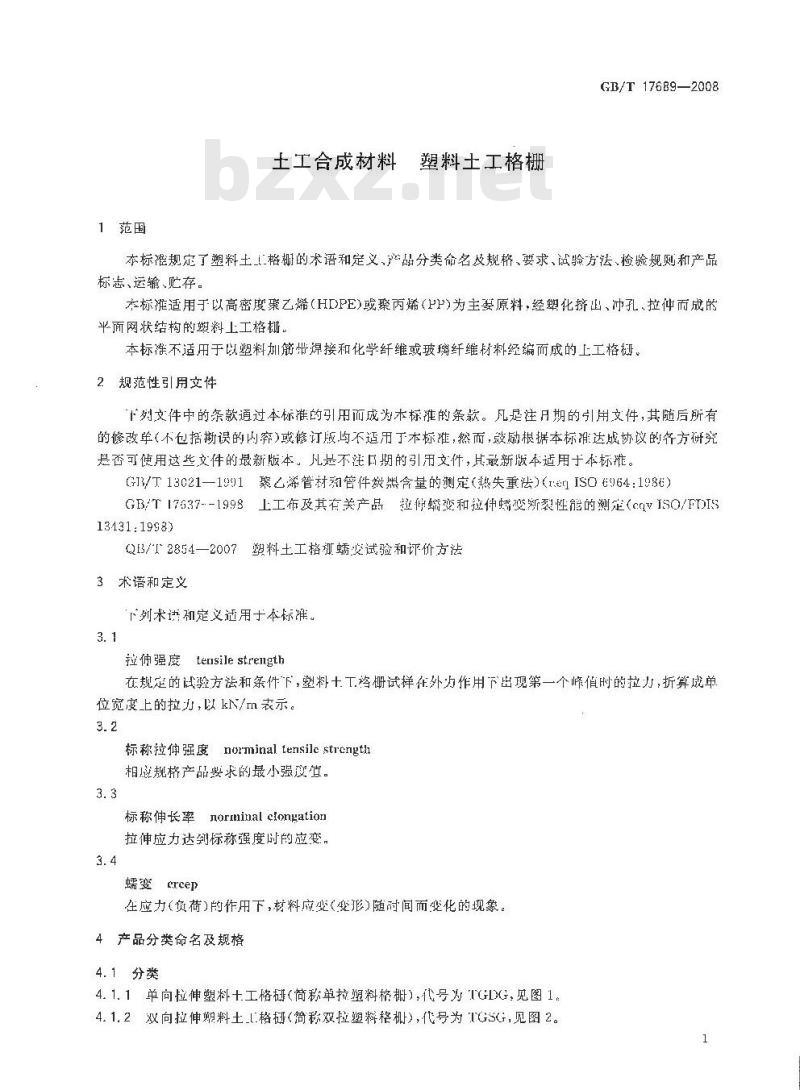

1范围
土工合成材料塑料土工格栅
GB/T17689—2008
本标准规定了塑料土！格栅的术语和定义产品分类命名及规格、要求、试验方法、检验规则和产品标志、运输、贮存。
本标适用于以高密度聚乙烯(HI)PE)或聚丙烯（PP)为主要原料，经塑化挤出、冲孔、拉仲而成的平面网状结构的塑料上工榨撕
本标准不适用于以塑料加筋带焊接和化学纤维或玻璃纤维材料经编而成的上工格概。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标雅的条款。凡是注月期的引用文件，其随后所有的修改单（不包括勘误的内穿)或修订版均不适用丁本标准，然而，鼓励根据本标消达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本标准。GB/T13021—1991聚乙蒂管材和管件炭黑含量的测定（热失重法）（\ISO964：198）GB/T17637--1998上工布及其有关产品拉伤端变和拉伴变新裂性能的测定（cqVISO/FDIS13431:1998)
QB/T2854—2007
塑料土工格证变试验和评价方法3术语和定义
下列术进和定义适用于本标准。3.1
拉仰强度tensilestrength
在规定的试验方法和条件下，塑料十下格栅试样在外力作用下出现第一个峰值时的拉力，折算成单位宽度上的拉力，以kN/m表示。3.2
标称拉伸强度norminal tensilestrcngtl相应规格产品要求的最小度值。3.3
norminal clongation
标称伸长率
拉伸应力达到标称强度时的应变。3.4
蠕变ercep
在应力(负荷)的作用下，材料应变(变形)随耐间而变化的现象。4产品分类命名及规格
4.1分类
4.1.1单向拉伸塑料十工格栅（简称单拉塑料格栅），代号为TGDG.见图1。4.1.2双向拉伸期料土1.格概（简称双拉塑释格机），代号为TGSG，见图2。1
GB/T 17689—2008
4.2规格
(司）
（级向）
单拉塑料格栅
双拉塑料格栅
产品规洛：TGDG35、TCDG50、TGDG8C、TGDG120.TGDG160等。4.2.1单拉塑料
4.2.2双拉塑料品规格：TGSG1515TGSG2020、TGSG2525、TGSG3030、TGSG3535、TCSC4040、TGSG4545,TGSG
050等
4.2.3其他规格可中供需效方商定。4.3命名
产品命名示例：
称拉伸强度（双拉塑料格栅前两立数表示纵向标称骤度，后两位数表示横向标称强度产品类型：单拉塑料格栅，代号为TGDG1S
双拉塑料格栅，代号为TGSO
标弱拉神强度为120kN/m的高密度聚乙烯单拉整料格棚，表示为：TGDG120HDPE标称拉伸强度纵.横向为30kN/m的聚丙烯双拉塑料格机，表示为：TGSG3030PP。5要求
5.1尺寸偏差
宽度偏差不应有负偏差。
5.2颜色及外观
5.2.1颜色为黑色，色泽应均匀。5.2.2外观应无损伤、无破裂。网孔大小形状应均匀。5.3炭黑含量
炭黑含量≥2.0%。
5.4力学性能
GB/17689-2008
应符合表1、表2利表3的规定。其他规格的指标，可用相邻两个规格指标以线性内插。表1聚丙烯单拉塑料格栅
产品舰格
TGDG35
TGDG5C
TGDG123
TGG165
TGDG200
产品规格
TGDG35
TGDG50
TGDG80
TGDG120
TGDG160
产品规格
TGSGI51S
TGSG202C
TGSG2525
TGSG303C
TGSG3535
TGSG4040
TOSG4515
TGSG5050
5.5绣变性能
拉伸强度/(kN/m)
50, 0
2%伸长率时的
拉神强度/(kN/rm)
5%仲长率时的
拉伸强度/(kV/m)
表2高密度聚乙烯单拉塑料格栅
拉件强度/KN/m）
纵/横问拉伸强度
(kN/m)
2路伸长率时的
拉伸强度/KkN/m
%停长享讨的
拉伸蛋度/(kn/m）
聚丙烯双拉塑料格栅
纵/锁2%伸长率时
拉冲强度/(KNwww.bzxz.net
端变新算系数RFcr 应满足工程设计年限要求。6试验方法
6.1取样
以/横5%仲长率时的
拉神强度/(N/m
在同批塑料上工格栅产品中，随机抽取1卷，截取全幅冤1㎡长为样品。6.2尺寸偏差
将整卷塑料上工格栅展平测量宽度计算偏差。6.3颜色及外观
在自然光线下距产品0.5m目测，标称伟长率/%
标称使长率/%
纵/横标蒸
担长率/%
$15.0/13.0
GB/T176892008
6.4炭黑含量
按C:B/T13021—1991规定进行。6.5力学性能
6.5.1试样状态调节与试验的标准环境样品应在温度（20士2)℃环境下放置至少24h，并在该环境下避行试验。6.5.2拉力试验机
拉方试验机精度为1%，程使用范围为10%～90为。6.5.3试样的制备
6.5.3.1单拉婢料格棚采用单肋法测试时，裁取试样时将样品两侧面去掉两个肋后，在宽度方向均勾裁取10个试样。试样应沿纵向方问保留3个节点，试样沿模方向取3个助，剪断两侧的2胎，试样形状沈图3。
单池试样
（纵间）
(横间)
图3单拉塑料格栅
多助试样
6.5.3.2采取多肪法测试时，均匀裁取5个试样，试样应沿着纵向方向保留3个节点，在横间离侧前断2肋，试样有效宽度不小于200 nm,试栏形状见图3。6.5.3.3双拉塑料格棚采用单肋法测试时，均句地从样品纵、横方向上各取「0个试样，试样长度至少包括两个完单元，且试样长度不小于1010)mm，试样形状见图4。卷长（向）
（概向）
图4双向塑料士工格栅
6.5.3.4采用多肋法测试时，均匀在纵，横两个方间上各裁取5个试样，试样有效宽度不小于200mm，长度至少包括两个完整单元，且长度不小于100mm。试样形状或图4。6.5.3.5仲裁试验采用多肋法。
6.5.4拉伸速度
以减样夹其间距离的20%每分钟作为拉仲速度（mm/mi:)。6.5.5试验步骤
GB/17689—2008
用卖具夹住试样两端的节点，应施加该试样标称强度1乐预拉力斥，开始拉仲试验，测量2%、5%伸长时和第一峰值时的拉力，以及标称伸长率。以算术平均值作为试验结果。6.5.6试验结果
6.5.6.1拉伸强度按式(1)计算：中：
拉件强度，单位为于-生颠每米（kN/m）：f·一战样的拉力值,单位为千牛顿(kN);N—样品宽度上的助数；
n——试样的历数；
L—样品宽度，单位为米（m）。6.5.6.2标称仲长率按式(2)计算：AG
式中：
一一标称件长率,用为表示；
AG—达到标称弥度时夹其的行，单位为毫来（1m）；一试样在预拉力状态下，夹齿点间距高，单位为毫米（mm)。6.5.6.3伸长率2%、5%时的拉种强度按式（3)计算：F2x.s%
武中：
Fs%.5%-——对应2%、5%伸长率时拉伸强度，单位为T-牛顿每米(kN/m);f2，55—一对成2%、5%伸长率时试样的拉力值，单位为于牛顿(kN)；N-样品端度1.的耐数;
2-试伴的励数；
I一样品宽度：单位为米(m)。
6.6蝠变性能
按GB/T17637-1998和QB/T2854—2007规定的方法行。7检验规则
7.1检验分类
检验分为出厂捡验、型式检验和定型检验。7、1.1出厂检验项月为5.1、5.2、5.47. 1. 2型式检验项F为5. 1,5. 2、5. 3、5. 4。型式捡验在正常情况下每年至少进行·次，有下列情况之一时应进行型式检验：a）产品的配方、原料或工芒有重大改变时，b）产品长期停（超过6个月)后恢复牛产时；出厂检验结果与上次型式检验结果有较大差异肘。7.1.3
定型检验项为第；章全部项目。产品在定型时应作定型检验。(1）
GB/T 17689—2008
7.2组批
同·一原料、同-配方和相同工艺情说下生产同规格塑料土乙格栅为一批：每批数量不得超过500卷，生产7尚不足500卷则以7d产量为-批。7.3抽样
在该批产品中随机抽取3卷，进行宽度和外观检查。在上述检查合格的样品中任取一-卷，去掉外层长度500mn后，取全幅宽产品1m作为力学性能检验样品；截取个幅宽产品5m作为定型检验样品。
7.4判定规则
7.4. 1出厂判定
7.4.1.15.1、5.2、5.1均合格时,则判定该批为合格。7.4.1.25.1、5.2、5.4中有不合格项时,则应在该批产品中重新拍收双倍样品制作试样，对6.1.5.2、5.4中不合格项进行复检，复检合格后则判定为合格；复检项口仍不合格，则判定该批为不合格。7.4.2型式判定
7.4.2. 15.1,5.2、5.3,5.4均合格时,则判为合格，7. 4. 2. 25. 1、5. 2.5. 3、5. 1 中有不合格项时,则应在该批产品中重新抽取双借样品制作试样,对 5. 1.5.2、5.3,5.4中不合格项进行复检，复检合格后则判定为合格：复检项日仍不合格，则判定该批为不合格批复检结果作为最终判定侬据。8标志、运输、贮存
8.1标志
产品出时，每卷产品应附有合格证，并标明产品名称品规格产品标滩，帝标；生产仓业名称。地站：生产月期、批号和衔件数量：捡验显章。8.2运翰
产品在装卸运输过霆中，不得抛摔，避免与尖锐物品混装运输，避免剧烈落击。8.3贮存
产品存放应避免日光长期照射，并远离热源。6
