【国家标准(GB)】 家用和类似用途的剩余电流动作保护器(RCD) 电磁兼容性

ICS29.120.50

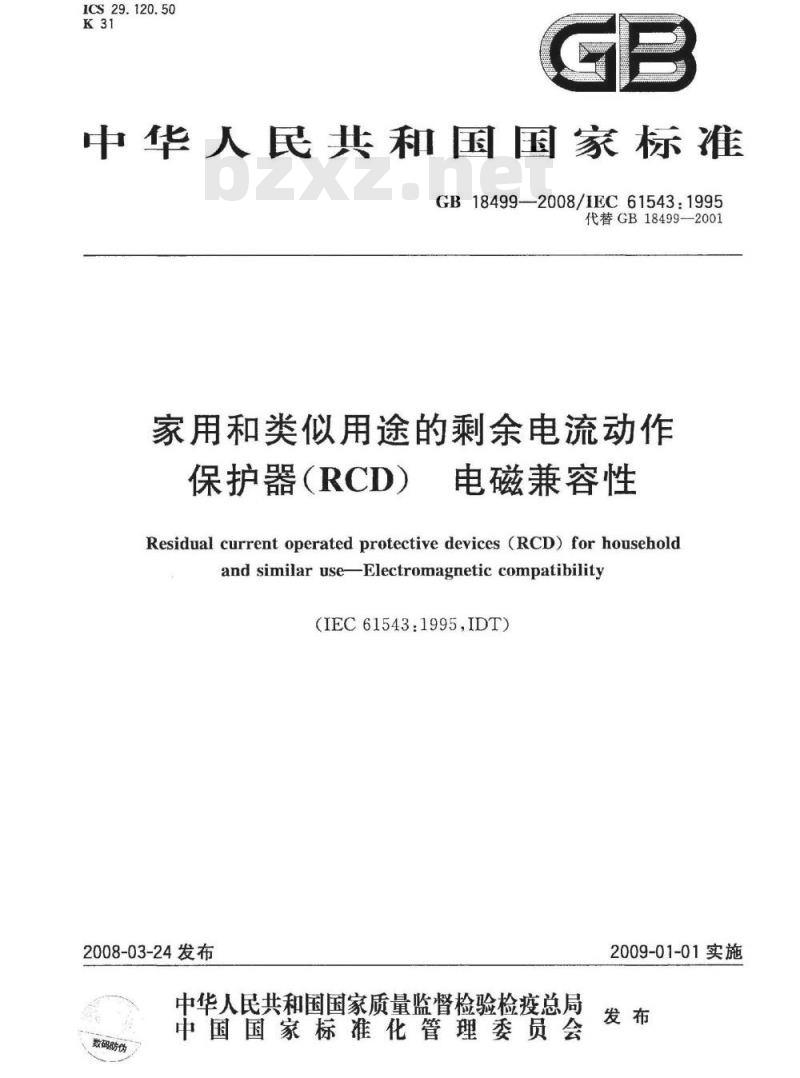

中华人民共和国国家标准
GB18499-2008/1EC61543:1995
代替GB18499--2001
家用和类似用途的剩余电流动作保护器（RCD）
电磁兼容性
Residual current operated protective devices (RCD) for householdandsimilaruseElectromagneticcompatibility（IEC61543:1995,IDT）
2008-03-24发布
中华人民共和国国家质量监督检验检疫总局数码防代
中国国家标准化管理委员会
2009-01-01实施
GB18499--2008/IEC61543:1995

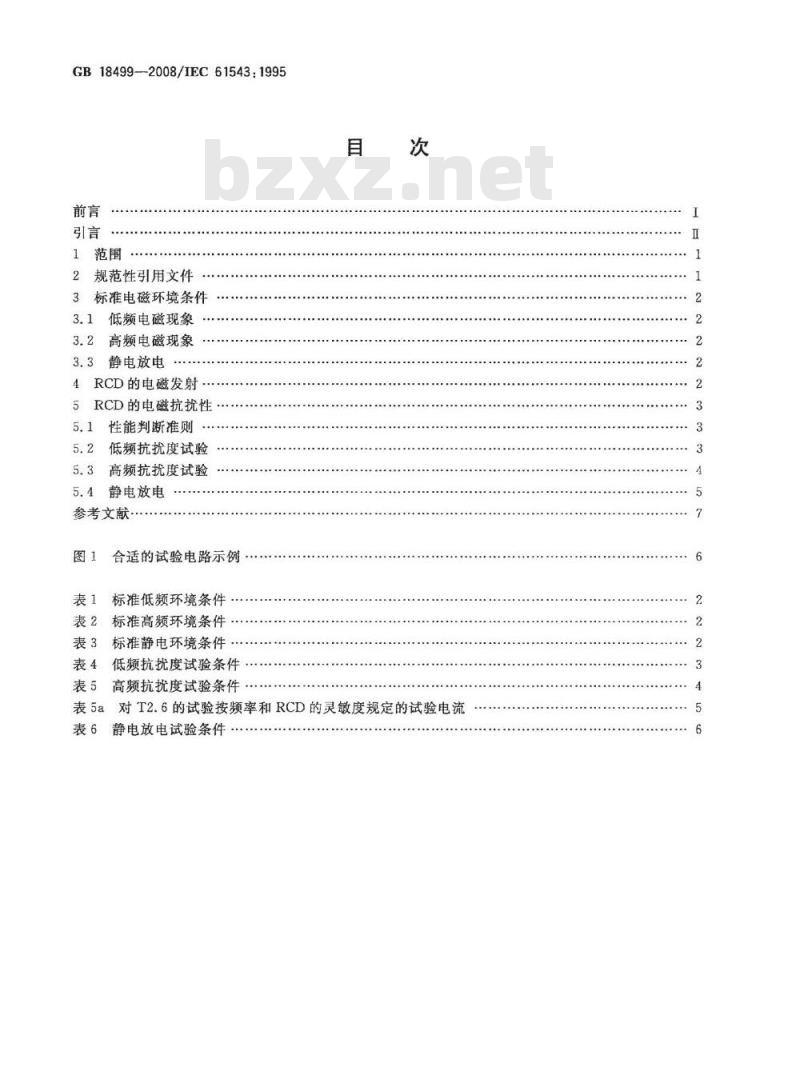

1范围
2规范性引用文件
3标准电磁环境条件
3.1低频电磁现象
3.2高频电磁现象
3.3静电放电
4RCD的电磁发射
5RCD的电磁抗扰性
5.1性能判断准则
低频抗扰度试验
5.3高频抗扰度试验
5.4静电放电
参考文献·
合适的试验电路示例
标准低频环境条件
表2标准高频环境条件
表3标准静电环境条件
表4低频抗扰度试验条件
表5高频抗扰度试验条件
表5a对T2.6的试验按频率和RCD的灵敏度规定的试验电流表6静电放电试验条件

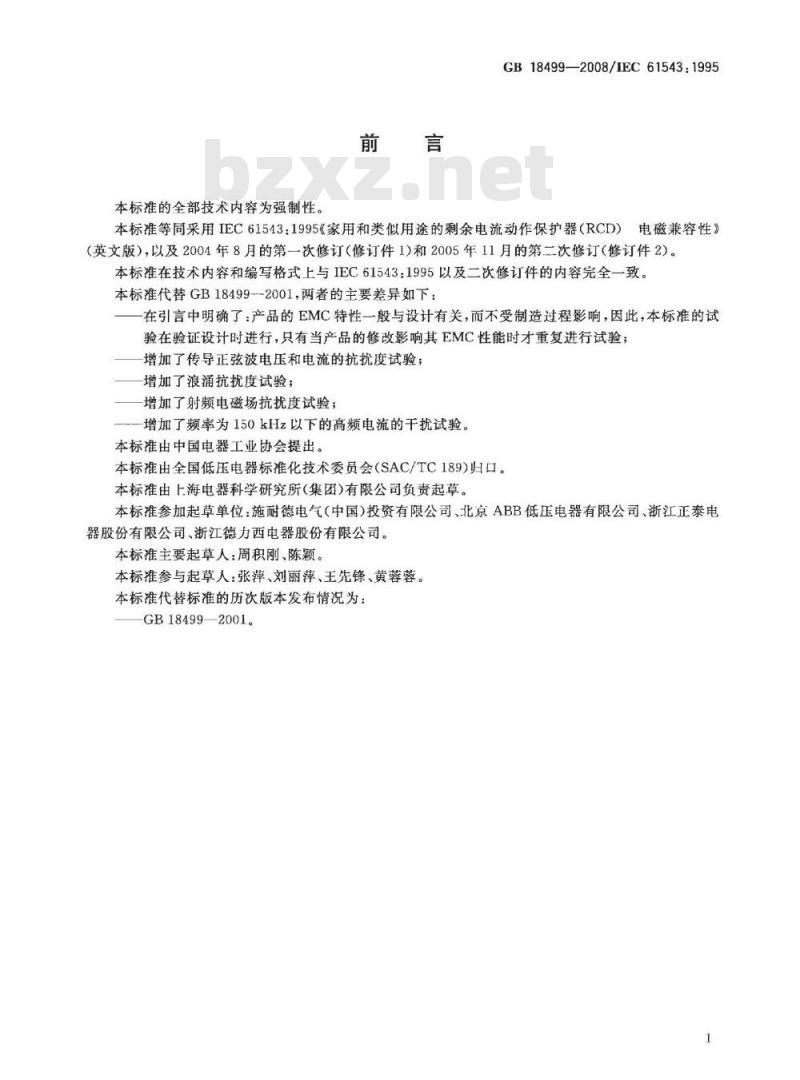

本标准的全部技术内容为强制性。前言
GB18499-2008/IEC61543:1995
本标准等同采用IEC61543：1995《家用和类似用途的剩余电流动作保护器（RCD）电磁兼容性》
（英文版），以及2004年8月的第一次修订（修订件1）和2005年11月的第二次修订（修订件2)。本标准在技术内容和编写格式上与IEC61543：1995以及二次修订件的内容完全一致。本标准代替GB18499--2001，两者的主要差异如下：在引言中明确了：产品的EMC特性一般与设计有关，而不受制造过程影响，因此，本标准的试验在验证设计时进行，只有当产品的修改影响其EMC性能时才重复进行试验；增加了传导正弦波电压和电流的抗扰度试验；增加了浪涌抗扰度试验；
增加了射频电磁场抗扰度试验；增加了频率为150kHz以下的高频电流的干扰试验本标准由中国电器工业协会提出。本标准由全国低压电器标准化技术委员会（SAC/TC189）归口。本标准由上海电器科学研究所（集团）有限公司负责起草。本标准参加起草单位：施耐德电气（中国）投资有限公司、北京ABB低压电器有限公司、浙江正泰电器股份有限公司、浙江德力西电器股份有限公司。本标准主要起草人：周积刚、陈颖。本标准参与起草人：张萍、刘丽萍、主先锋、黄蓉蓉。本标准代替标准的历次版本发布情况为：GB18499—2001。

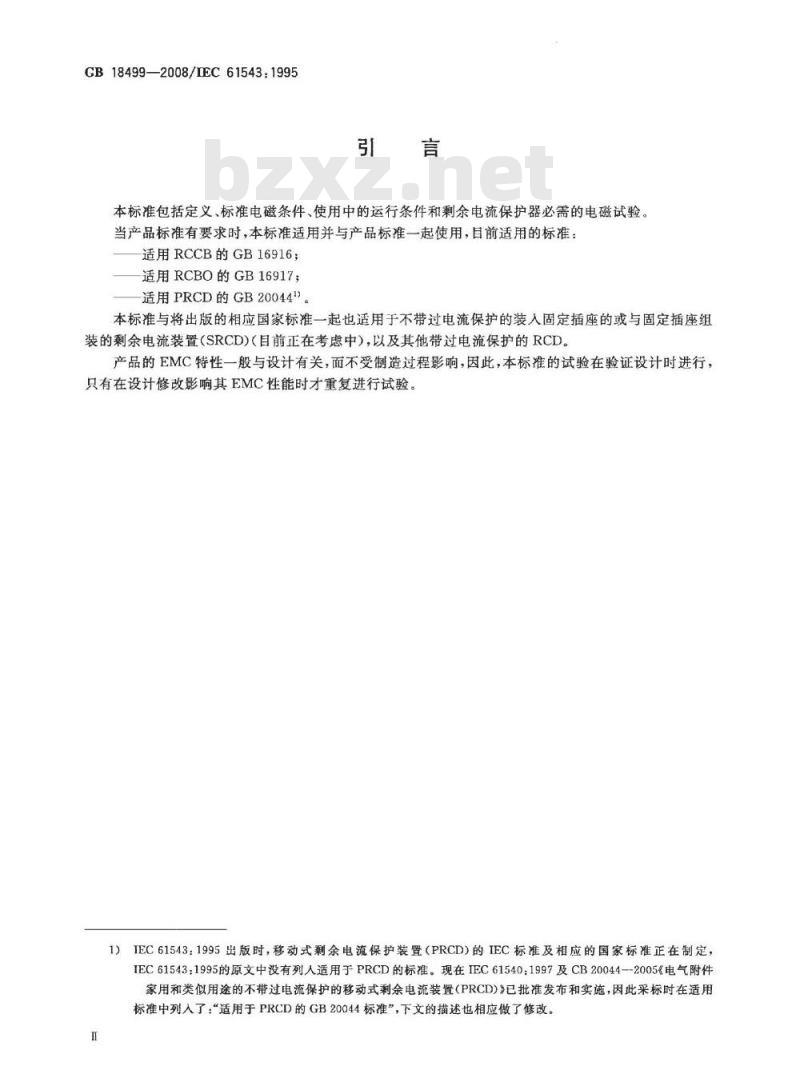

GB18499-—2008/IEC61543：1995引言
本标准包括定义、标准电磁条件、使用中的运行条件和剩余电流保护器必需的电磁试验。当产品标准有要求时，本标准适用并与产品标准一起使用，目前适用的标准：适用RCCB的GB16916；
适用RCBO的GB16917；
适用PRCD的GB20044。
本标准与将出版的相应国家标准一起也适用于不带过电流保护的装入固定插座的或与固定插座组装的剩余电流装置（SRCD)（目前正在考虑中），以及其他带过电流保护的RCD。产品的EMC特性一般与设计有关，而不受制造过程影响，因此，本标准的试验在验证设计时进行，只有在设计修改影响其EMC性能时才重复进行试验。1)
IEC61543：1995出版时，移动式剩余电流保护装置（PRCD）的IEC标准及相应的国家标准正在制定，IEC61543：1995的原文中没有列人适用于PRCD的标准。现在IEC61540：1997及CB20044-2005《电气附件家用和类似用途的不带过电流保护的移动式剩余电流装置（PRCD）》已批准发布和实施，因此采标时在适用标准中列入了“适用于PRCD的GB20044标准”，下文的描述也相应做了修改。1范围

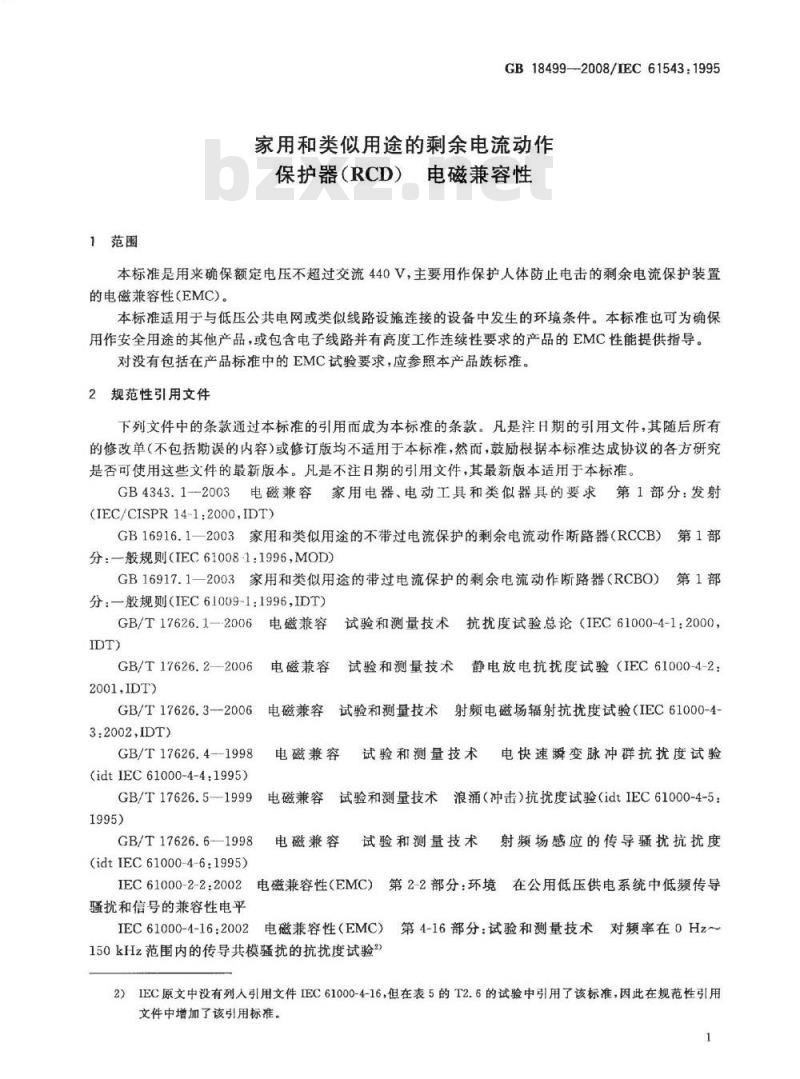

GB18499-2008/IEC61543:1995
家用和类似用途的剩余电流动作保护器（RCD）月
电磁兼容性
本标准是用来确保额定电压不超过交流440V，主要用作保护人体防止电击的剩余电流保护装置的电磁兼容性（EMC)。
本标准适用于与低压公共电网或类似线路设施连接的设备中发生的环境条件。本标准也可为确保用作安全用途的其他产品，或包含电子线路并有高度工作连续性要求的产品的EMC性能提供指导。对没有包括在产品标准中的EMC试验要求，应参照本产品族标准。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4343.1-2003电磁兼容家用电器、电动工具和类似器具的要求第1部分：发射(IEC/CISPR14-1:2000,IDT)
GB16916.1—2003家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第1部
分：一般规则（IEC61008-1：1996，MOD)GB16917.1一2003家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第1部
分：一般规则（IEC61009-1：1996，IDT）GB/T17626.1--2006电磁兼容
GB/T17626.2--2006
2001,IDT)
GB/T17626.3-2006
3.2002,IDT)
GB/T17626.41998
(idtIEC61000-4-4:1995)
GB/T17626.5-1999
GB/T17626.6--1998
(idtIEC61000-4-6:1995)
电磁兼容
试验和测量技术抗扰度试验总论（IEC61000-4-1：2000，试验和测量技术
静电放电抗扰度试验（IEC61000-4-2：电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-电磁兼容
试验和测量技术
电快速瞬变脉冲群抗扰度试验
试验和测量技术浪涌（冲击）抗扰度试验（idtIEC61000-4-5：电磁兼容
电磁兼容
试验和测量技术
射频场感应的传导骚扰抗扰度
IEC61000-2-2：2002电磁兼容性（EMC）第2-2部分：环境在公用低压供电系统中低频传导扰和信号的兼容性电平
IEC61000-4-16：2002电磁兼容性（EMC）150kHz范围内的传导共模强扰的抗扰度试验第4-16部分：试验和测量技术对频率在0Hz~2）IEC原文中没有列人引用文件IEC61000-4-16，但在表5的T2.6的试验中引用了该标准，因此在规范性引用文件中增加了该引用标准。
GB184992008/IEC61543:1995
3标准电磁环境条件
标准电磁环境条件是指与低压公共电网或类似线路设施连接的设备中发生的电磁条件。3.1低频电磁现象
表1列出了在所述的环境条件下考虑的低频电磁现象。表1标准低频环境条件
电磁现象
谐波，谐间波
信号传输电压
电压幅度变化
电压不平衡
电源频率变化
感应低频电压
交流电网中的直流电流
辐射磁场
电磁条件
根据IEC61000-2-2的谐波和谐间波电平存在信号传输电压(无谐振）
在0.85U.和1.1U.之间及可能的短时电压下降或电压中断参考TEC61000-2-2
在正常频率偏差范围士5%内
不适用
没有明显的直流分量
低压电力线路的附近
a电压跌落是大于15%U.和小于100%U.的偶尔电压降落，电压下降的典型数值是30%U.～50%U。，短时电压断开是100%U。电压降落。上述电压下降和短时中断的持续时间可以在大于半个周波至约1s之间。b除非在IEC60364-4-44规定的特定条件下，共模条件下不允许叠加电源信号电压。3.2高频电磁现象
表2列出了所述环境条件下考虑的高频电磁现象，即连续的或者瞬变的传导，感应或者辐射高频电磁现象。
表2标准高频环境条件
电磁现象
传导扳荐电压或电流
ns级单向传导瞬变（脉冲群）
us级和ms级单向传导瞬变
瞬变振荡电流
高频辐射现象
低于150kHz频率范围内的共模传导骚扰3.3静电放电
参考T2.5
低电压装置
电磁条件
架空线和在距离设备小于1km处的地下电网可能受到的雷击开闭操作过电压或间接雷击
小于10V/m（例如无线电台，距离超过1km的电视台，距离大于1m的移动式收发报机）
直接与低压电网连接
表3列出了所述的环境条件下考虑的静电放电现象。表3标准静电环境条件
4RCD的电磁发射
电磁现象
静电放电
电磁条件
低湿度时，可能存在带静电材料（例如人造毛毯）仅对含有一个连续工作振荡器的RCD要求进行发射试验，发射试验按GB4343.1一2003进行。注1：除了包含一个连续工作振荡器的RCD外，除非在开闭操作过程中，其他RCD通常不会产生连续的或瞬变的骚扰。在开闭过程中发射的频率、电平和影响可看作是低压设备正常电磁环境的一部分。注2：本标准不考虑包含有微处理器的RCD。2
5RCD的电磁抗扰性
除非另有规定，试验时不带负载。5.1性能判断准则
GB184992008/IEC61543:1995
对本标准的用途来讲，GB/T17626的性能判断准则用5.1.1、5.1.2、5.1.3和5.1.4代替。为了安全起见，某些试验的电平和试验规范的选择高于GB/T17626所要求的电平和规范。5.1.1参考本条性能判断准则的试验过程中，RCD在持续施加0.31的剩余电流时应保持闭合，在施加1.25I时应脱扣。
5.1.2参考本条性能判断准则的试验过程中，RCD不应脱扣。试验后，RCD应符合GB16916.1-2003中9.9.2.3项a）的要求，但仅在1下进行检验。5.1.3参考本条性能判断准则的试验过程中，RCD可以脱扣。试验后，RCD应符合GB16916.1-2003中9.9.2.3项a）的要求，但仪在I下进行检验。5.1.4其他性能判断准则包含在产品标准的条款中，例如GB16916.1和/或GB16917.1。5.2低频抗扰度试验
表4给出了进行低频抗扰度试验的试验参数。表4低频抗扰度试验条件
参考条款
（见表1）
电磁现象
谐波，谐间波
信号电压
电压波动
电压下降
电压中断
电压不平衡
电源频率变化
有关试验描述
的基本标准
试验电平和
试验规范
没有要求*
电压幅度变化
GB16916.1—2003的
9.9.5和9.17
GB16917.1--2003的
9.9.1.5和9.17
从0.85U,~1.1U,d
性能判断准则
的条款
GB16916.1—2003和
GB16917.1-2003的
9.16和9.17
GB16916.1—2003和GB16917.1—2003的9.17GB16916.1—2003和GB16917.1—2003的9.17参考T1.3
GB16916.1—2003的9.11和9.18/(RCCB）GB16917.1—2003的9.12和9.18/(RCBO)正在研究在将来的修订中可能包括的要求。b对本标准来讲，产品标准的有关试验已包括了EMC的要求，产品标准中规定的试验不需重复。C动作功能与线路电压无关的RCD，其动作功能不受电压幅度变化的影响。本标准的试验仅适用于与线路电压有关的RCD。
d对PRCD，用0.7U.代替0.85U。。e装置所有性能试验均在额定频率可能发生士5%变化的范围内进行（见GB16916.1-2003和GB16917.12003中的9.2)。因此，确保了电源频率变化的抗扰度。3免费标准bzxz.net
GB18499—2008/IEC61543:1995
5.3高频抗扰度试验
表5给出了进行高频抗扰度试验的试验参数。表5高频抗扰度试验条件
参考条款
（见表2）
电磁现象
传导正弦波电压或电流
快速瞬变
(脉冲群）
瞬变振荐电流
振铃波）
辑射电磁场
低于150kHz频率
范围内的共模
传导骚扰
有关试验描述
的基本标准
试验电平和
试验规范
0.15MHz~80MHzZ150Q
GB/T17626.6c.
GB/T17626.4b
GB/T17626.5
GB16916.1—2003
和GB16917.1—2003
GB/T 17626. 3 *, f
试验值取自
IEC61000-4-16
3V(I≥30mA)
1 V (<30 mA)
RCCB/RCBO：试验等级4：4kV（峰值）Tr/Th:5/50ns
重复频率：2.5kHz
SRCD/PRCD：试验等级3：2kV(峰值）Tr/Th:5/50ns
重复额率：5kHz
Tr/Th.1.2/50μs
RCCB和RCBO：共模，5kV(峰值)*/12α差模，4kV(峰值）/2
Tr/Th:1.2/50μs
SRCD和PRCD：共模，4kV（峰值）/12Q差模，2k（峰值）/2
Tr/Th:1.2/50μs
RCCB和RCBO.共模，4kV(峰值）\/12α差模，2kV（峰值）/2α
Tr/Th:0.5μs/100kHz
200A（峰值)d
试验等级2（1a<30mA）
试验等级3i（Ian≥30mA)
性能判断准则
的条款
不需要用比本表规定值较低的电压进行试验（说明原因：因为GB/T17626.5-1999的8.2要求在所选电压水平及以下每个电压进行试验）。应在RCD处于闭合位置进行本试验，依次在下列条件下施加脉冲：金属支架与预期接地的部件（PE导线，接地端子）连接在一起（如果有时），依次与每一根带电导线之间施加5kV(对SRCD和PRCD为4kV)冲击电压，阻抗为12Q；依次在每根相线与中性线之间，以及依次在每两个极之间施加4kV(对SRCD和PRCD为2kV)冲击电压，阻抗为2Q。
b此外，试品应按正常使用安装在一块距离接地平面10cm的扁平绝缘支撑上。C对每个试品的任选一极进行单相试验，应提供三个新的试品进行试验。如果在试验过程中，有1台试品因脱扣而不符合判断准则，则应再提供三台试品进行试验，重复试验时应完全符合5.1.2判断准则的要求。d对SRCD和PRCD，现在的试验电流为25A。e制造商同意时，T2.1的传导试验可从80MHz延伸到230MHz。如果这样，T2.5的试验将从230MHz开始，而不是从80MHz开始试验。
表5（续）
GB18499-2008/IEC61543:1995
f在验证0.31a电流不脱扣时(5.1.1的性能判断准则）,应在规定的频率范围内扫措。在验证1.251an电流脱扣时（5.1.1的性能判断准则），每个试品仅在规定频率范围内随机选取的5个不同的频率点进行试验，每个试品选择的频率点应不同，但450MHz和900MHz应进行试验。名T2.3b的试验应仅施加于在进行T2.3a试验时没有满足5.1.2判断准则的RCCB和RCBO。此时，仅对在T2.3a试验中发生脱扣的试验组合在T2.3b规定的冲击电压下重复试验。h试品处在闭合位置，施加额定电压U。，每个试品按下列方式进行试验：1）首先进行差模试验：依次在每个负载电流回路与其他负载电流回路之间：2）接着进行共模试验：依次在每个负载电路回路与连接在一起的金属支架和预期接地的部件（PE导线，FE端子，接地端子)(如果有时)之间。每种情况下，试品在正半周期承受5次正脉冲，接着在负半周期承受5次负脉冲。以每分钟1次的重复赖率在电压波形的任选的点连续地施加所有的脉冲。对T2.3a的试验，按上述程序总的脉冲次数为：差模试验
1极和2极RCD
3极RCD
4极RCD
共模试验
在T2.3a试验时RCD充许脱扣(性能判断准则5.1.3)，如果在试验过程中RCD脱扣，应在下一次施加脉冲前董新闭合RCD。
对T2.3b试验，总的施加脉冲次数与T2.3a相同（适用时）1在验证0.31a电流不脱扣时(5.1.1的性能判断准则)，应在规定的频率范围内扫措。在验证1.25I电流脱扣时（5.1.1的性能判断准则），每个试品仅在规定频率范围内随机选取的5个不同的频率点进行试验，每个试品选择的频率点应不同。电流值如表5a规定，这些电流值取自于IEC61000-4-16，共模阻抗考虑为150Q。按图1施加约定的试验电流：
试验电路如图1规定；
为简化试验：
用额定频率0.3Iam的剩余电流试验-次，按IEC61000-4-16：2002的6.1.3规定的速率从1kHz扫描至150kHz，RCD不应脱扣；
对每个试品用额定频率1.251的剩余电流在规定频率范围内任选的5个不同的频率点进行脱扣试验，每个试品应在不同的赖率点进行试验。RCD应脱扣。表5a对T2.6的试验按频率和RCD的灵敏度规定的试验电流频率范围
1kHz~1.5kHz
1.5kHz~15kHz
15kHz~150kHz
试验等级2（I<30mA)的
试验电流(有效值）
2mA~20mA
在整个范围内试验电流值恒定。b从1.5kHz至15kHz试验电流值以每十进位20dB的速率增加。5.4静电放电
表6给出了进行静电放电试验的试验参数。试验等级3(I≥30mA)的
试验电流(有效值）
6. 6 mA~66 mAb
GB18499-2008/IEC61543:1995
参考条款
（见表3）
电磁现象
静电放电
表6静电放电试验条件
有关试验描述
的基本标准
GB/T17626.2
用三台试品进行试验，三台试品都应通过试验。试验电平和
试验规范
严酷等级3：空气放电：8kV
接触放电：6kV
性能判断准则
的条款
RCD按正常使用进行安装，探查可接近的表面选择应施加静电放电的点，以每秒20次放电的速率选择。对所选择的点用10次正极性和10次负极性放电进行试验，相邻二次放电之间的时间间隔至少1s。除非在相关标准中另有规定，应在三个最小Ia和任何I.的试品上，按图1对每个试品的一极进行单相试验。如果有一台试品不符合判断准则，应再用三个新的试品进行试验。从0.3/~1.251g
调整故障电流
隔离变压器
50/60Hz
适当的揭合装置
1kHz--150kHz
高频电流发生器
高额发生器的特性应符合IEC61000-4-16。如果RCD有接地端子应连接至中性线端子（如果有时），如果RCD上有接至相线端的标志或没有该标志，则接至任何相线端子。
图1合适的试验电路示例
参考文献
GB18499-—2008/IEC61543:1995[1JIEC 60364-4-44:2001 Electrical installations of buildings-Part 4-44:Protection for safetyprotection against voltage disturbances and electromagnetic disturbances.
