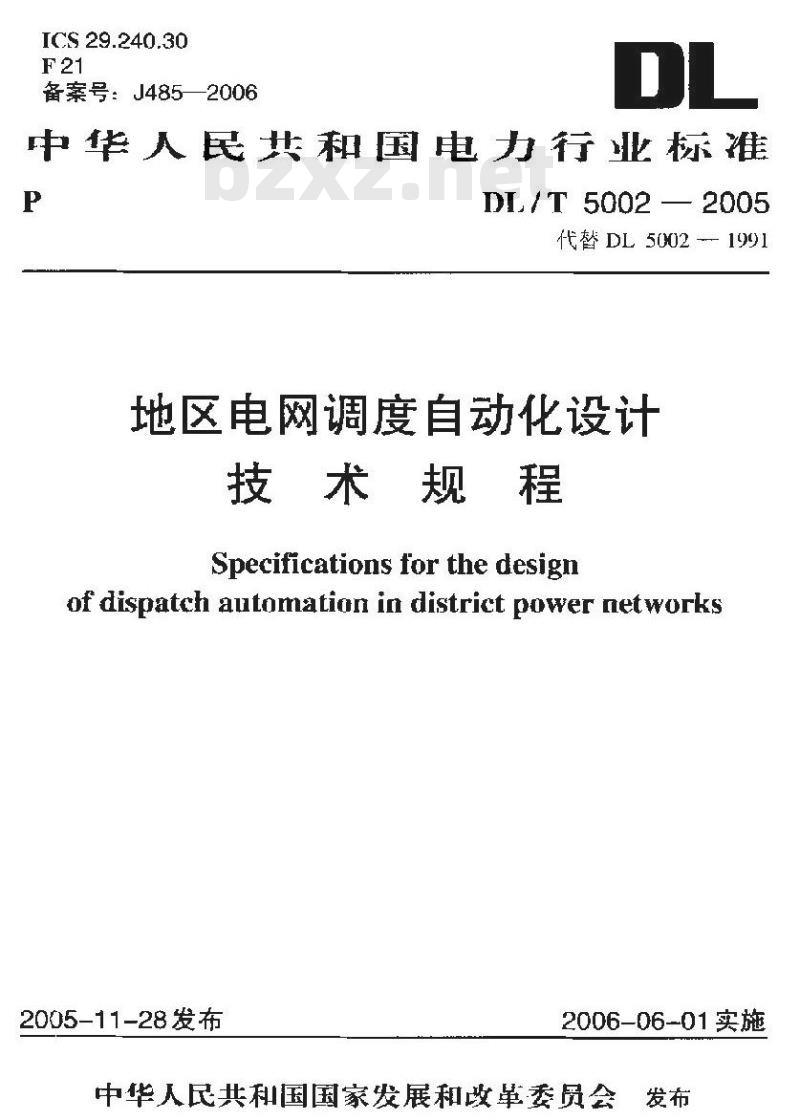

【电力行业标准(DL)】 地区电网调度自动化设计技术规程

ICS 29.240.30
备案号：J485—2006
中华人民共和国电力行业标准
DL/T 5002 — 2005
代替 DL 5002 - 1991
地区电网调度自动化设计
技术规程
Specifications for the designof dispatch automation in district power networks2005-11-28发布
2006-06-01实施
中华人民共利国国家发展和革委员会发布

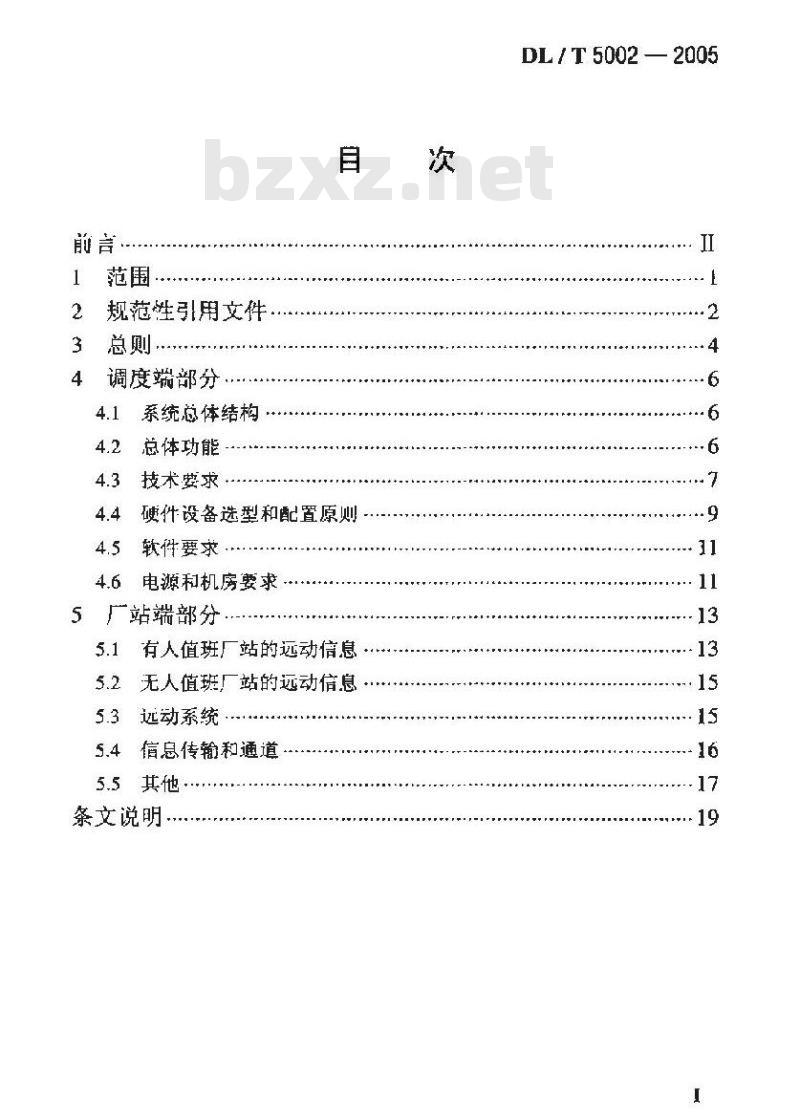

规范性引用文件
调度端部分
系统总体结构
总体功能
技术要求
硬件设备选型和配置原则此内容来自标准下载网
软件要求
电源和机房要求
5广站端部分
有人值班厂站的远动信息
无人值班厂站的远动信息
远动系统
5.4信息传输和通道
5.5其他
条文说明
DL / T 5002 — 2005
DL/T5002：-2005

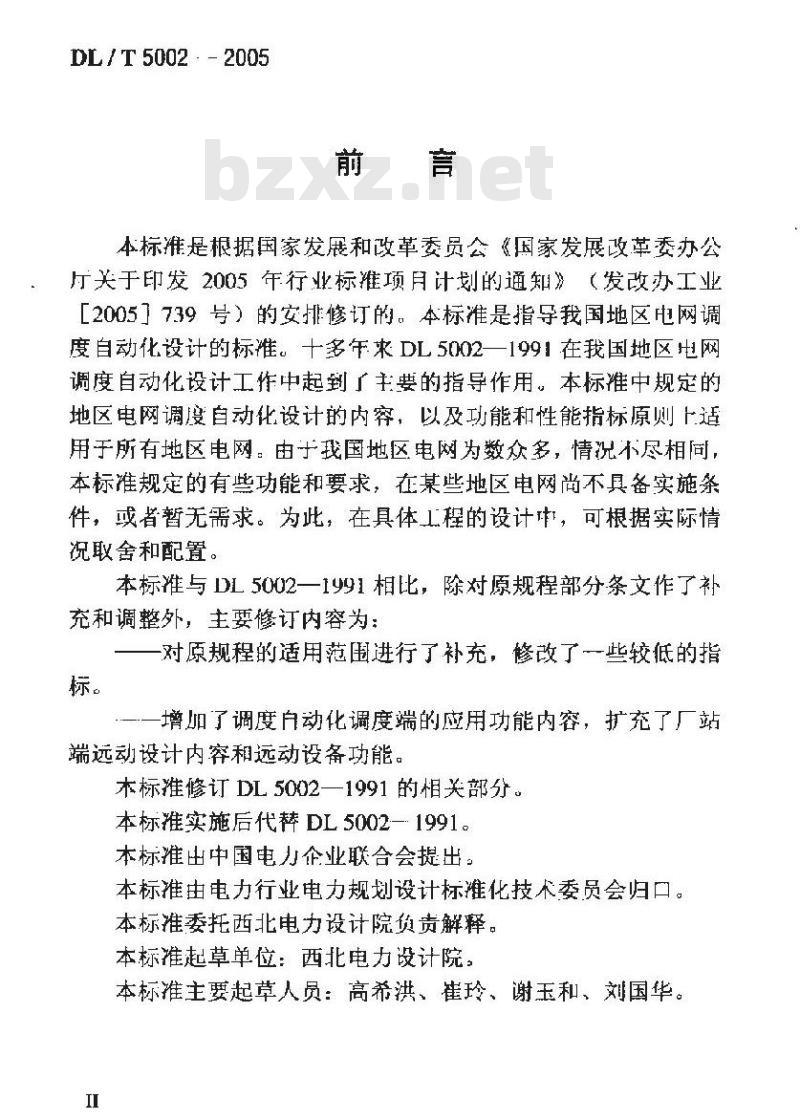

本标准是根据国家发展和改革委员会《国家发展改革委办公厅关于印发2005年行业标准项月计划的通知》（发改办工业【2005739号）的安排修订的，本标准是指导我国地区电网调度自动化设计的标准。十多年求DL5002一1991在我国地区电网谢度自动化设计工作中起到广主要的指导作用本标雅中规定的地区电网调度自动化设计的内容，以及功能和性能指标原则上适用于所有地区电网。由子我国地区电网为数众多，情况不尽相同，本标准规定的有些功能和要求，在某些地区电网尚不具备实施条件，或者暂无需求。为此，在具体工程的设计球，可根据实际情况取舍和配置。
本标与DL5002一1991相比，除对原规程部分条文作了补充和调整外，主耍修订内容为
对原规程的适用范围进行了补充，修改了一些较低的指标。
增加了调度动化调度端的应用功能内容，扩充了厂站端远动设计内睿和远动设备功能。本标推修订DL5002一1991的相关部分。本标推实施后代替DL5002一1991。本标准出中国电力企业联合会提出：本标准由力行化电力规划设计标耀化技术季员会归口。本标准委托西北电力设计院负责解释。本标准起草单位：西北电力设计院：本标准主要起草人员：高希洪、崔玲、谢玉和、刘国华。I

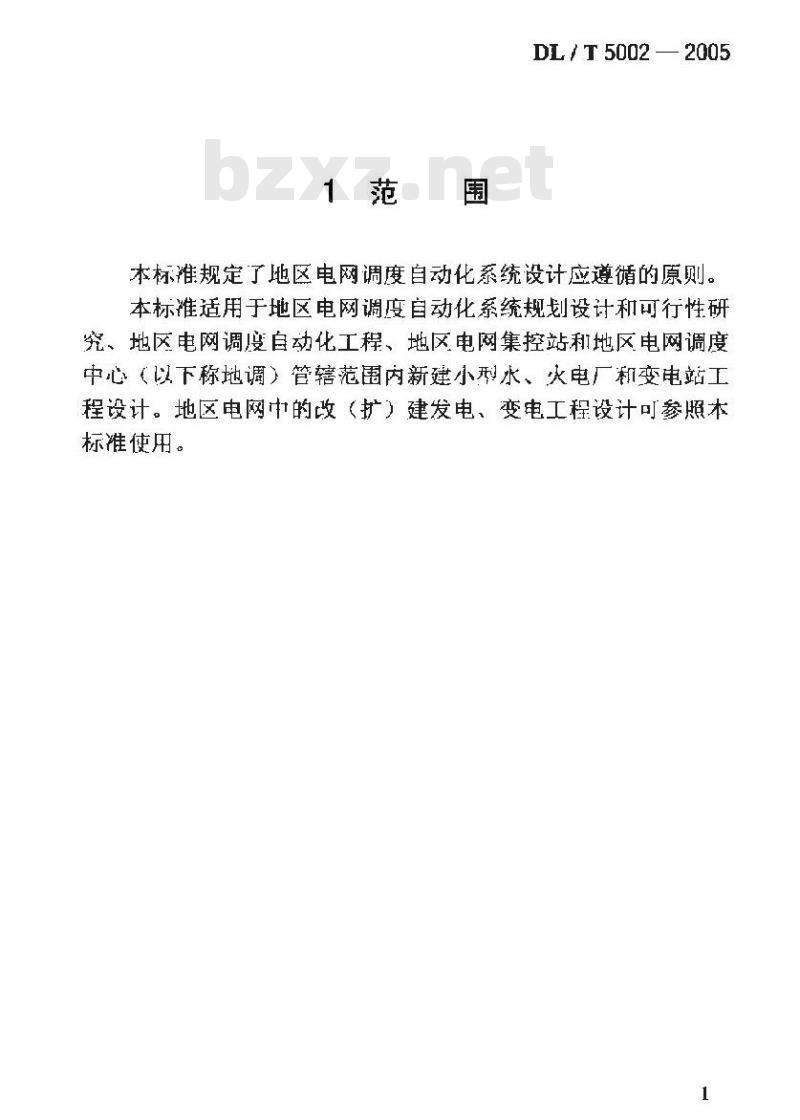

1范围
DLT 50022005
本材雅规定了地区电网调度自动化系统设计应遵循的原，本标准适用于地区电网调度自动化系统规划设计和可行性研究、地区电网调度自动化工程、地区电网集控站和地区电网调度中心（以下称地调）管辖范围内新建小刑水、火电厂和变电站工程设计。地区电网中的改（扩）建发电、变电工程设计可参照本标准使用。
DL / T 5002 -- 2005

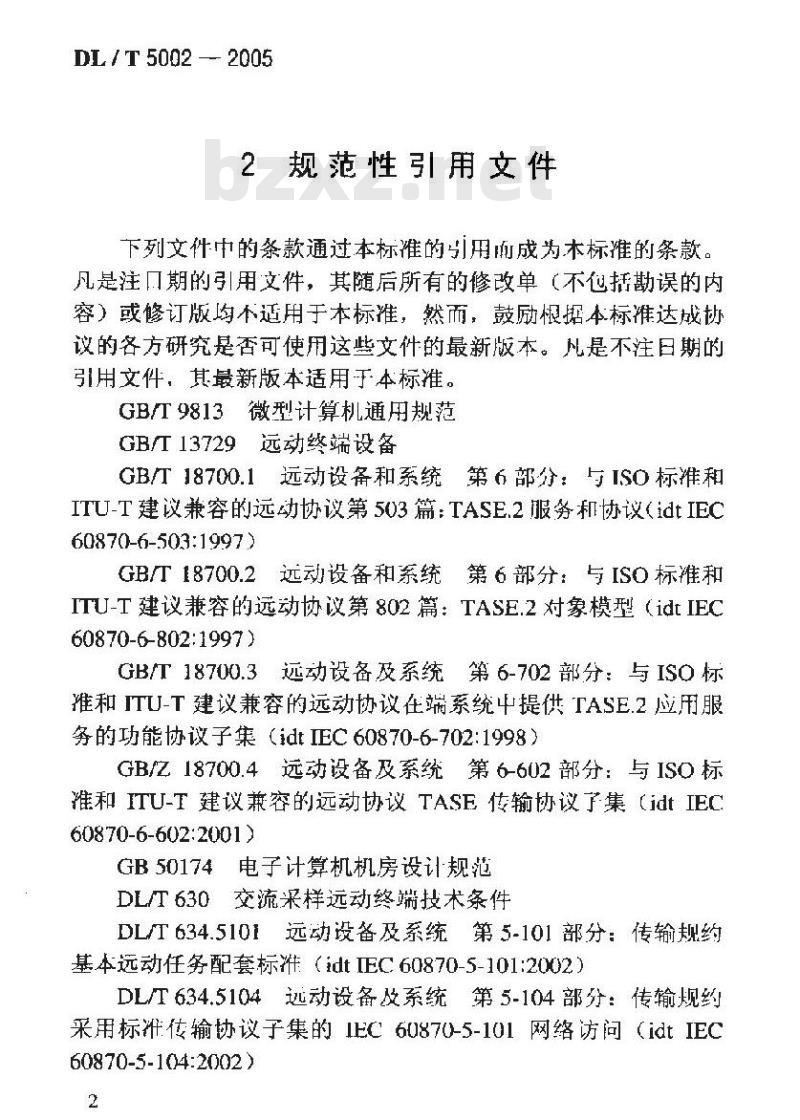

2规范性引用文件
下列文件中的条款通过本标准的引用南成为木标准的条款。凡是注口期的引用文件，其随后所有的修改单（不他括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GBT9813微型计算机通用规范
GB/13729远动终端设备
GB/T18700.1远动设备和系统第6部分：与IS0标准租ITU-T建议兼容的远动协议第503篇：TASE.2服务和协议（idtIEC60870-6-503:1997
GB/T18700.2远动设备和系统第6部分：与ISO标准和ITU-T建议兼容的远动协议第802篇：TASE.2对象模型（idtIEC60870-6-802:1997
GB/T18700.3远动设备及系统第6-702部分：与ISO标推和ITU-T建议兼容的远动协议在端系统中提供TASE.2应用服务的功能协议子集（idtIEC60870-6-702:1998）GB/亿Z18700.4远动设备及系统第6-602部分：与ISO标准和ITU-T建议兼容的远动协议TASE传输协议了集（idtIEC60870-6-602:2001
GB50174电子计算机机房设计规范DL/T630交流采样远动终端技术条件DL/T634.5101远动设备及系统第5-101部分：传输规约基本远动任务配套标准（idtEC60870-5-101:2002）DLT634.5104远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问（idtIEC60870-5-104:2002)
DL/T S003
DL/T 5103
DL/T S202
DL/T5002--2005
用力系统调度白动化设计技术规程35kV~-110kV无人值班变电所设计规程电能量计量系统设计技术规程
DL/T5002—2005
3总则
3.0.1为了实现地区电网调度管理现代化的日标，体现电力市场运行需要，统一设计技术标准和执行国家有关政策，特制定本标准。
3.0.2地区电网调度自动化系统已成为目前电力生产、电力调度的王要技术手段，地区网调度自动化系统包括调度自动化系统调度端，发电厂和变电站远动系统（以下称为“厂站端”）两部分，本标推作为调度白动化调度端和厂站端系统的设计依据，地区电网集控站和其他部分的设计应在执行相应的设计规程前提下，可参照本标推执行
3.0.3地区电网调度自动化设计应以经审查的地区电网（一次）系统规划设计为依据。并在系统调度管理体制和调度管理范围划分原则明确的前提下进行。
304地区网调度自幼化设计的设计外平年原则上宜与地区电网（次）系统的水平年一致
3.0.5经审查的地区电网调度自动化系统规划设计可作为进行地区电网调度白动化工程可行性研究、调度自动化工程设计和发电、变电下程中调度自动化项目初步设计的依据。3.0.6地区电网调度户动化设计应与电力系统统-调度分级管理体制相适应开实行分层控制：信息直调采、首采首遗。3.0.7地区电网调度自动化设计应在分析电力系统特点、运行需要和通信条件的基础上提出调度自动化的功能要求、技术指标、远动信息内容和信息传输方案，提出计算机和调度人机联系设备的功能和配置，以及远动系统的设置。3.0.8地区电网调度自动化调度端设计，应根据经审盒的地区电网调度自动化系统规划设计和可行性研究，确定各类设备的型式4
DL 5002 2005
和规范，编制初步设计、施工图设计文件，并配合完成设计联络、验收等工程技术服务。
3.0.9地区电网调度自动化厂站端工程设计应根据经审查的地区电网调度自动化系统规划设计，核实调度关系、远动采集的信息内容，落实设备的规范、型号及信息传输通道，并编制订货图、原理接线图和安装接线图。
3.0.10地区电网调度自动化系统应满足电网运行要求：立足于国内。
3.0.11地区电网调度自动化设计，除应执行本标准的规定外，尚应符合现行国家和行业颁发的有关舰范和规程的规定。5
DL/T5002—2005
4调度端部分
4.1系统总体结构
4.1.1调度自动化系统调度端应采用基于完余的并放式分布应用环境，整个软硬件体系结构应满足余性和模块化要求。4.1.2调度自动化系统使用的操作系统、数据库等软件宵采用商业化稳定运行的最新版本。调度自动化系统应用软件的设计应采用模块化设计，宜满足国际国内有关标推。使用标准的软件编程接口，提高应用软件与硬件系统的独立性。4.2总体功能
功能：
地区电网调度自动化应根据调度职责范围实现以下总体计算机通信。
数据采集及监控（SCADA）
网络拓扑。
状态估计。
负荷预测。
调度员潮流.
电压无功优化控制。
地区电网调度自动化宵根据调度职责范围及实际需要实现以下功能：
短路电流计算。
消弧线圈补偿度计算。
静态安全分析。
外部网络静态等值。
5网损计算。
6调度员培训真（DTS）。
DL/ T 5002 2005
4.2.3地区电网调度自动化功能的实施可分阶毁进行。应首先卖现与安全运行，经济效有密切关系的基本功能。对某些因基研设备自动化条件不具备的功能可暂缓分期窦现。4.2.4各类地调根据不同的应用水平，完善遥控和遥调的功能，并可逐步现电网分析功能和DTS功能：4.2.5各类地调的数据网络方式信息采集和与其他计算机系统的连接中，应充分考愿网络安全问题，设置必要的安全防护措施。4.2.6集控站具备对所辖厂站数据采集及监控和基本防误操作功能，以及信汇总问地调发送的功能。4.3技术要求
4.3.1调度端与厂站端远动系统的通信应设置专用远动通道，远动规约应符合 DLT 634.5101、DLT 634.5104等有关标准。在地调范围内宜采用一种颁布的国标远动规约。若地调范围内有其他远动规药时，可采用规药转换或其他方式解决。4.3.2不同调度中心调度白动化系统之间和间一调度中心调度自动化系统与其他计算机做用系统之闻的通信准米网络通信方式。通信规约应符合 GB/T 18700,1GB/T 18700.2、GBT 18700.3、GB 18700.4 的规定。
433通过网络折式通信时应按照国家有关中力二次系统安全防护规定的要求采取安全隔离措施。4.3.4数据采集、处理和控制类型、遥测量：模拟量，脉冲量，数字量。2遥信量：状态信号。
遥控命令：数字量、脉冲量。
遥调命今：模拟量、脉冲量、数字量。5时钟对时信号。
DL / T 5002 - 2005
计算量。
统计量。
人上输入量。
调度端应具备有宰秒级分辨率的内部日历时钟，并能接收GPS标准时钟的对时命令：
调度自动化系统时间与标准时间的误差应不大了1ms。技术指标：
遥测量：
1）遥测综合误差不大于土1.0%（额定值）。2）越死×传送整定最小值不小于0.25%（额定值）。2遥信量：
1）正确率不小于99,9%。
2）事件顺序记录站间分辨率不大于10ms。3
遥控止确率100%。
遥调正确率不小于99.9%。
实时性指标：
遥测超越死区传输到主站时间，成循环传送方武下，重要遥泌量更新时间4s。
遥信变位传送到士站时间不大于3s遥控，遥调命含传送时间不大于4s，下作站画而调用响应时间：
1）85%的画面≤2s，
2）其余画山≤3s。
工作站面实时数据刷新周期5s～10s【可调实时数据画面在模拟屏（电子型）整幅调出响应时间：6
185%的面面≤5s。
2）其余画面≤10s。
打报表输出周期可按需要整定。主备用机自动切换到基本监控功能恢复时间不大于30s。8
9模拟屏数据刷新周期为6s~12s。10
网络拓扑单次计算时间≤10s。
状态估计单次计算时间≤15s。
无功功率优化计算时间≤10s。
调度员潮流计算误差≤1.5%。
调度员潮流单次潮流计算时间二5%。DL / T 5002 2005
注：以土10~14五项为电网计算规模不大丁S00个计算节点条件下的指标。
可靠性指标：
单机系统年可用率不小于96%。
双机系统年可用率不小于99.9%。4.4硬件设备选型和配置原则
地区电网调度自动化系统硬件包括以下类型：计算机系统，包括：服务器、工作站、前置处理设备。局域网交换机和外存器、网络安全设备等。输入输出设备。
标准时钟设备。
调度设备，包括：机电型或电子型模拟屏、调度台、显示通道接口：
专用交流不间断电源。
地区电网调度自动化硬件配置原则：4.4.2
应能完成调度自动化功能并满足系统技术要求。2新建计算机系统应具有较好的可扩性、可维护性、兼容性及较高的可靠性和性能价格比。4.4.3根据设计水平年调度自动化的功能并考虑运行10年发展的需要，应按以下条件，确定计算机系统的规模；1数据采集与监控对象的容量。
