【电力行业标准(DL)】 电力工程竣工图文件编制规定(附条文说明)

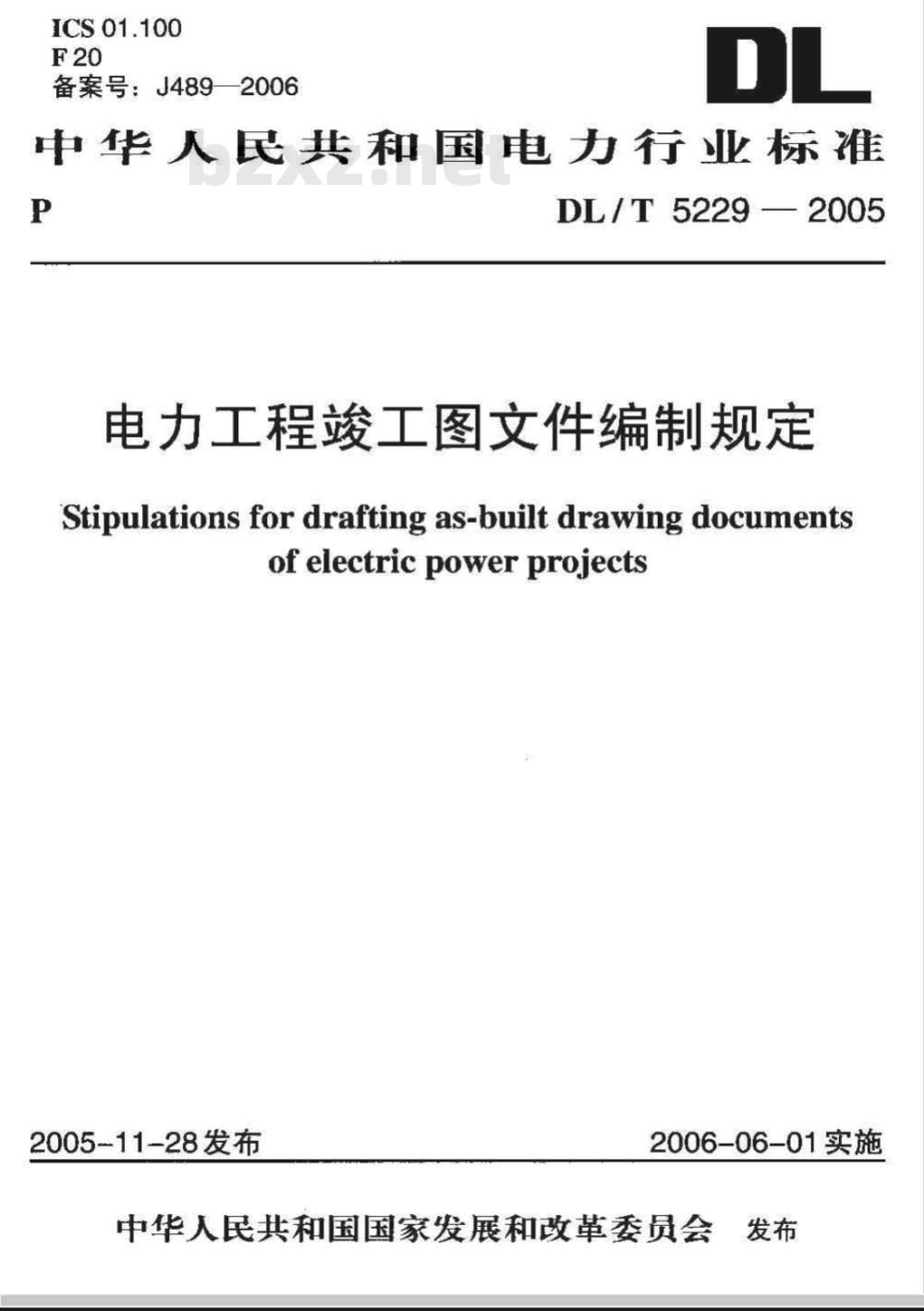

ICS01.100
备案号：J4892006
中华人民共和国电力行业标准
DL/T5229—2005
电力工程竣工图文件编制规定
Stipulations for drafting as-built drawing documentsof electric powerprojects
200511-28发布
2006-06-01实施
中华人民共和国国家发展和改革委员会发布

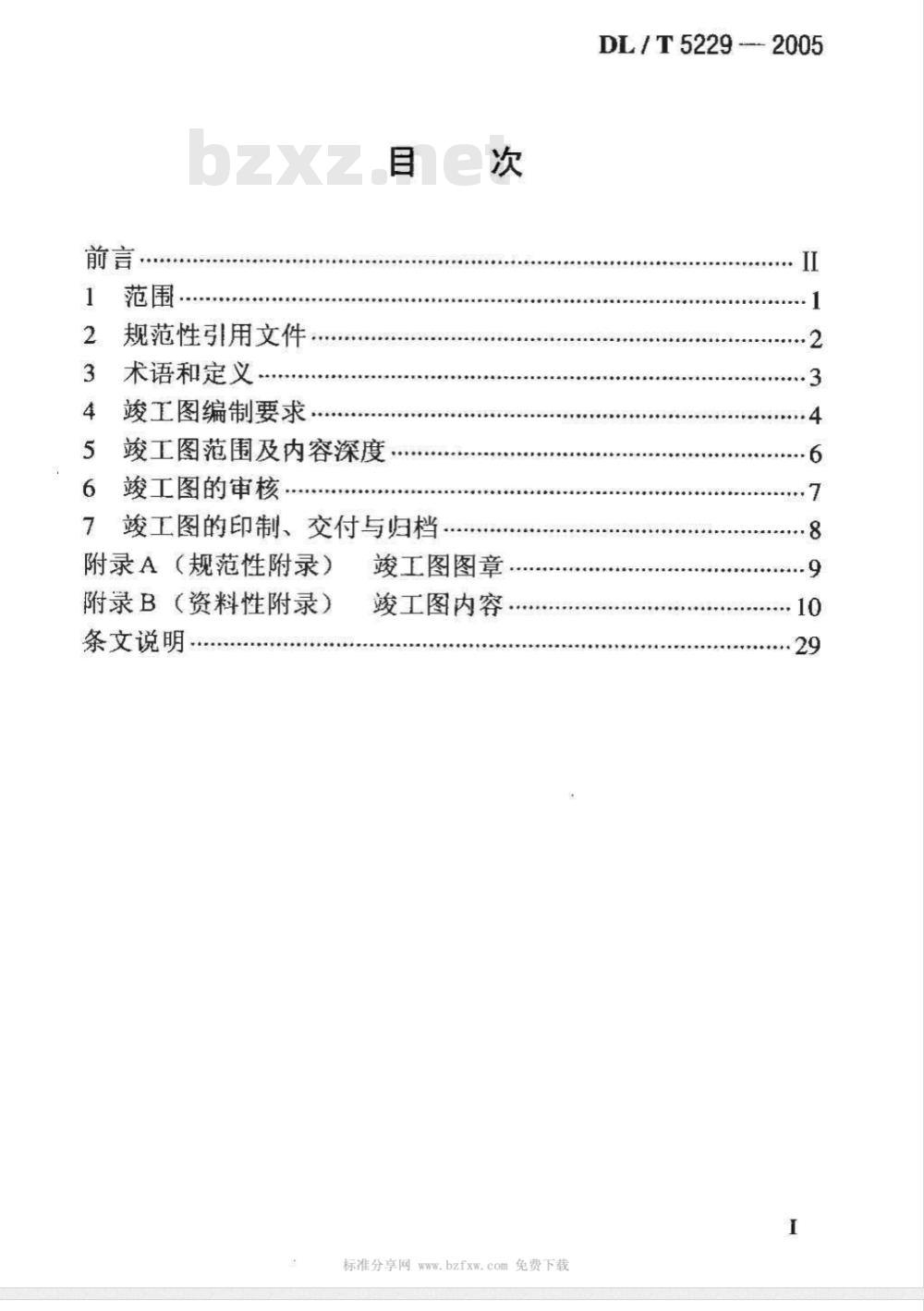

规范性引用文件
术语和定义，
竣工图编制要求
竣工图范围及内容深度，
竣工图的审核
竣工图的印制、交付与归档
附录A（规范性附录）
附录B（资料性附录）
条文说明
竣工图图章
竣工图内容
标准分享网www.bzfxw.com免费下载DL/T5229--2005
DL/T52292005bzxZ.net

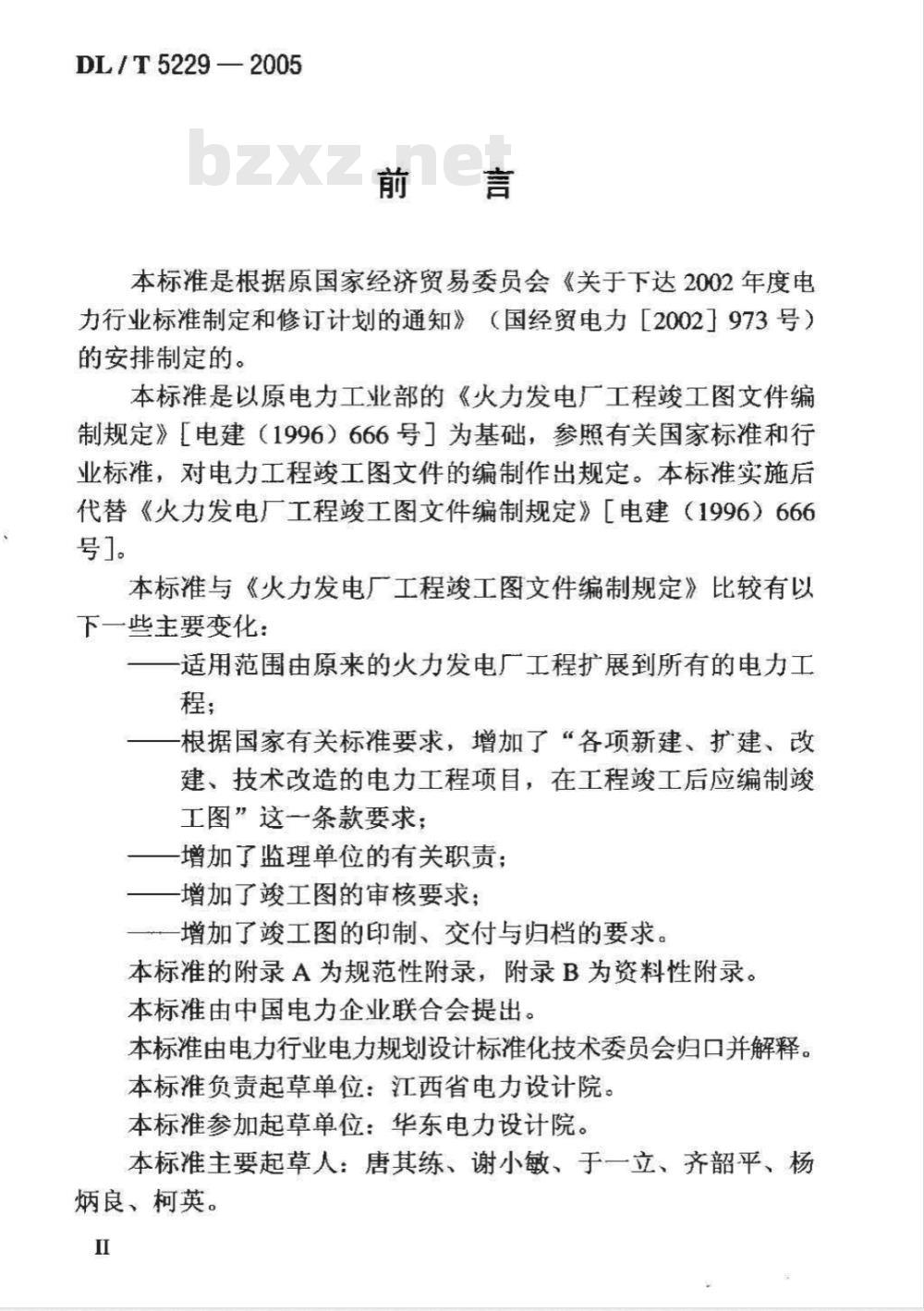

本标准是根据原国家经济贸易委员会《关于下达2002年度电力行业标准制定和修订计划的通知》（国经贸电力【2002】973号）的安排制定的。
本标准是以原电力工业部的《火力发电厂工程竣工图文件编制规定》【电建（1996）666号为基础，参照有关国家标准和行业标准，对电力工程竣工图文件的编制作出规定。本标准实施后代替《火力发电厂工程竣工图文件编制规定》［电建（1996）666号1。
本标准与《火力发电厂工程工图文件编制规定》比较有以下一些主要变化：
适用范围由原来的火力发电厂工程扩展到所有的电力工程；
根据国家有关标要求，增加了“各项新建、扩建、改建、技术改造的电力工程项目，在工程竣工后应编制竣工图”这一条款要求；
增加了监理单位的有关职责；
增加了竣工图的审核要求：
一增加了竣工图的印制、交付与归档的要求。本标准的附录A为规范性附录，附录B为资料性附录。本标准由中国电力企业联合会提出。本标准由电力行业电力规划设计标准化技术委员会归口并解释。本标准负责起草单位：江西省电力设计院。本标准参加起草单位：华东电力设计院。本标准主要起草人：唐其练、谢小敏、于一立、齐韶平、杨炳良，柯英。

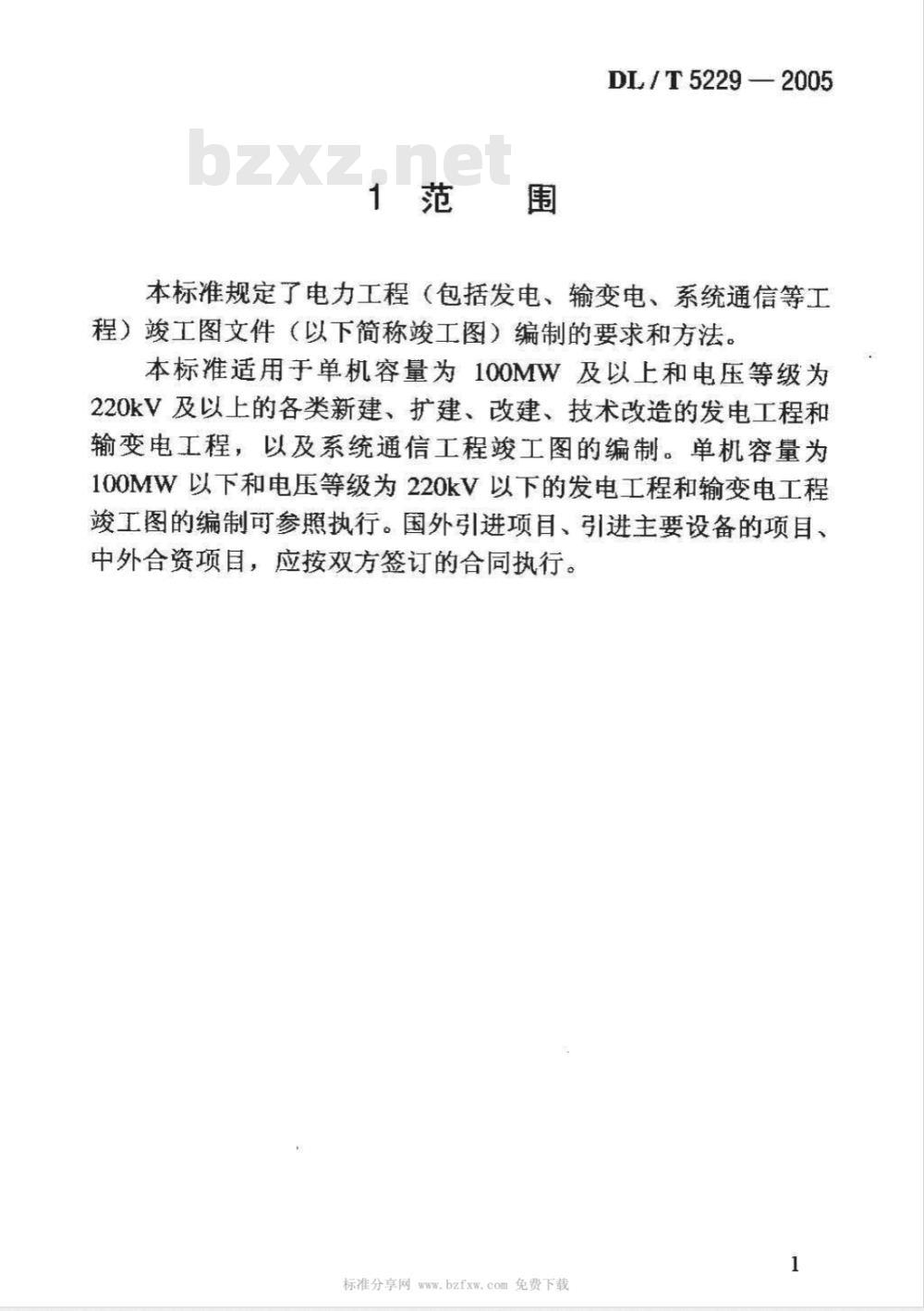

1范围
DL/T5229—2005
本标准规定了电力工程（包括发电、输变电、系统通信等工程）竣工图文件（以下简称竣工图）编制的要求和方法。本标准适用于单机容量为100MW及以上和电压等级为220kV及以上的各类新建、扩建、改建、技术改造的发电工程和输变电工程，以及系统通信工程竣工图的编制。单机容量为100MW以下和电压等级为220kV以下的发电工程和输变电工程竣工图的编制可参照执行。国外引进项目、引进主要设备的项目、中外合资项目，应按双方签订的合同执行。标准分享网www.bzfxw.com免费下载DL/T5229—2005

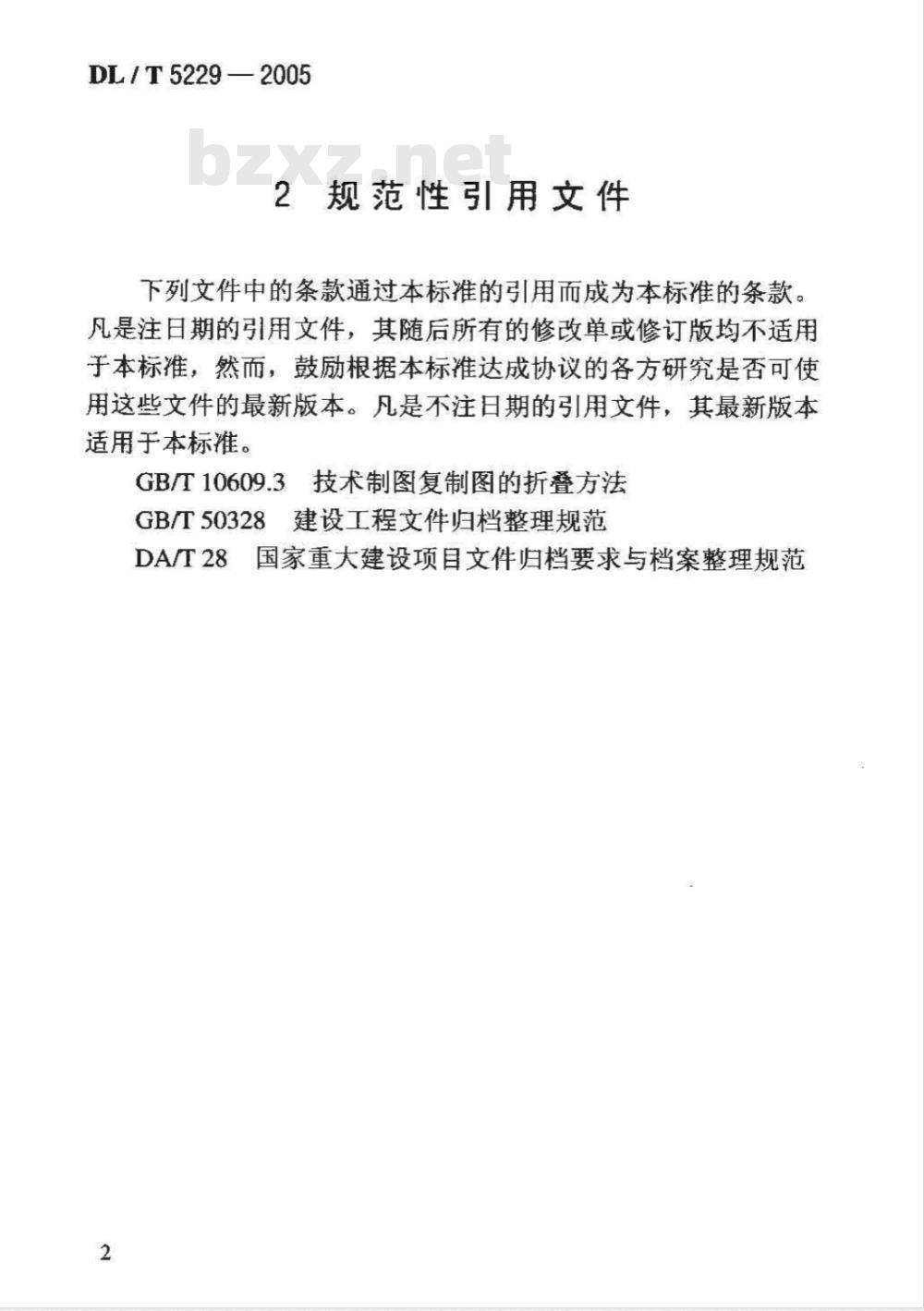

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T10609.3技术制图复制图的折叠方法GB/T50328建设工程文件归档整理规范DA/T28国家重大建设项目文件归档要求与档案整理规范2
DL/T52292005
3术语和定义
下列术语和定义适用于本标准。3.0.1
建设工程项目constructionproject经批准按照一个总体设计进行施工，经济上实行统一核算，行政上具有独立组织形式，实行统一管理的工程基本建设单位。它由一个或若干个具有内在联系的工程所组成。3.0.2
竣工图as-builtdrawing
指项目竣工后按照工程实际情况所绘制的图纸。3.0.3
竣工completionofproject
指项目完成设计、施工、调试及试运行的全部过程。3
标准分享网www.bzfxw.com免费下载DLT52292005
4竣工图编制要求
4.0.1各项新建、扩建、改建、技术改造的电力工程项自，在工程峻工后（或合同约定的时间内）应编制峻工图。4.0.2工图的编制工作由项目建设单位负责组织与协调。4.0.3峻工图的编制单位由项目建设单位委托，宜由原施工图设计单位负责编制本单位设计范围内的工图，编制任务可在设计合同中予以明确，也可单独签订峻图的编制合同。合同内容包括图的编制要求，编制范围，交付时间、份数、费用等事宜。4.0.4设计、施工、监理、调试和建设单位应在建设过程（包括施工，调试等过程，以下同）中及时、完整地做好记录，由项自建设单位汇总后，提供给竣工图编制单位进行编制。4.0.5工图编制单位受项自建设单位委托，以设计单位施工图为基础，并依据由设计、施工、监理、调试、建设单位审核签认的“设计变更通知单”、“工程联系单”、设计更改的有关文件以及现场施工验收记录和调试记录等资料编制工图。4.0.6项目建设单位应在工程启动试运行结束后及时组织有关单位提交编制工图所需的有关设计，施工、调试等变更资料，俊工图编制单位在收到资料后应按合同约定的时间完成竣工图的编制工作。
4.0.7对于建设过程中发生修改的施工图应重新绘制工图，图标按施工图图标，但“设计阶段”栏为工图阶段”，由设计人（修改人）、校核人和批准人签署。图纸编号按原施工图图号，其中设计阶段代字“S”改为“Z”。若有新增图纸，其编号在该册图纸的最后一个编号依次顺延。对于建设过程中未发生修改的施工图，应在施工图蓝图上加盖峻工图”章（见附录A）。峻图章应使用红色印泥，盖在图标栏上方空白处。4
DL/T5229—2005
4.0.8应编制竣工图总说明及工图分册的编制说明。总说明及分册说明也应像卷册图纸一样予以编号，编号方法同卷册图纸的编号，但其中设计阶段代字用“乙”表示，总说明的设计专业代字用“A”表示（综合部分）。
4.0.9应按卷册编制竣工图图纸目录，在竣工图编制范围内的图纸，无论修改与否，均应在图纸目录中列出。5
标准分享网www.bzfxw.com免费下载DL/T52292005
5工图范围及内容深度
5.0.1竣工图的编制范围为一、二、三级图和部分重要的四级图，不包括五级图，具体内容参见附录B，各编制单位可根据建设工程项目具体情况和（或）合同约定的内容酌情调整。5.0.2因设计图纸修改而引起的修改计算书，不包括在编制竣工图范围内，但该计算书应与修改通知单一并归入原设计单位的内部档案，并注明与原计算书的修改关系。5.0.3在工图出图范围内的成品深度应符合施工图设计深度规定的要求。
5.0.4竣工图内容应与施工图设计、设计变更、施工验收记录、调试记录等相符合，应真实反映工程峻工验收时的实际情况。各专业均应编制竣工图，专业之间应相互协调，相互配合；在各分册竣工图中，对于发生变更部分的内容，各相关图纸的变更表示应相互对应一致。
5.0.5对于隐蔽工程的竣工图，不仅要依据设计工地代表的设计变更通知单、工程联系单，还要依据施工单位、监理单位的施工记录。
5.0.6竣工图应准确、清楚、完整、规范，并附上必要的修改说明，文字说明应简练。
DL/T52292005
6竣工图的审核
6.0.1竣工图编制完成后，应对竣工图的内容是否与“设计变更通知单”、“工程联系单”和设计更改的有关文件，以及施工验收记录、调试记录等相符合进行审核。6.0.2竣工图的审核由竣工图编制单位负责，由设计人（修改人）编制完成后，经校核人校核和批准人审定后在图标上签署。7
标准分享网www.bzfxw.com免费下载DL715229-2005
7竣工图的印制、交付与归档
7.0.1竣工图由竣工图编制单位负责印制。印制后的竣工图按GB/T10609.3的规定，统一折叠成A4幅面（297mm×210mm），图标栏露在外面。
7.0.2竣工图编制单位应将印制后的竣工图，按照国家有关规定的份数（或合同约定的份数）及时提交给项目建设单位。7.0.3工图编制单位在竣工图编制工作完成后，应将“设计变更通知单”，以及施工、调试、监理或建设单位提供的“工程联系单”和设计更改等有关文件、资料按GB/T50328和DA/T28的要求及时归档。
7.0.4印制后的竣工图编制单位也应存档，以保证编制单位存档文件与现场竣工验收时的实际情况一致。
