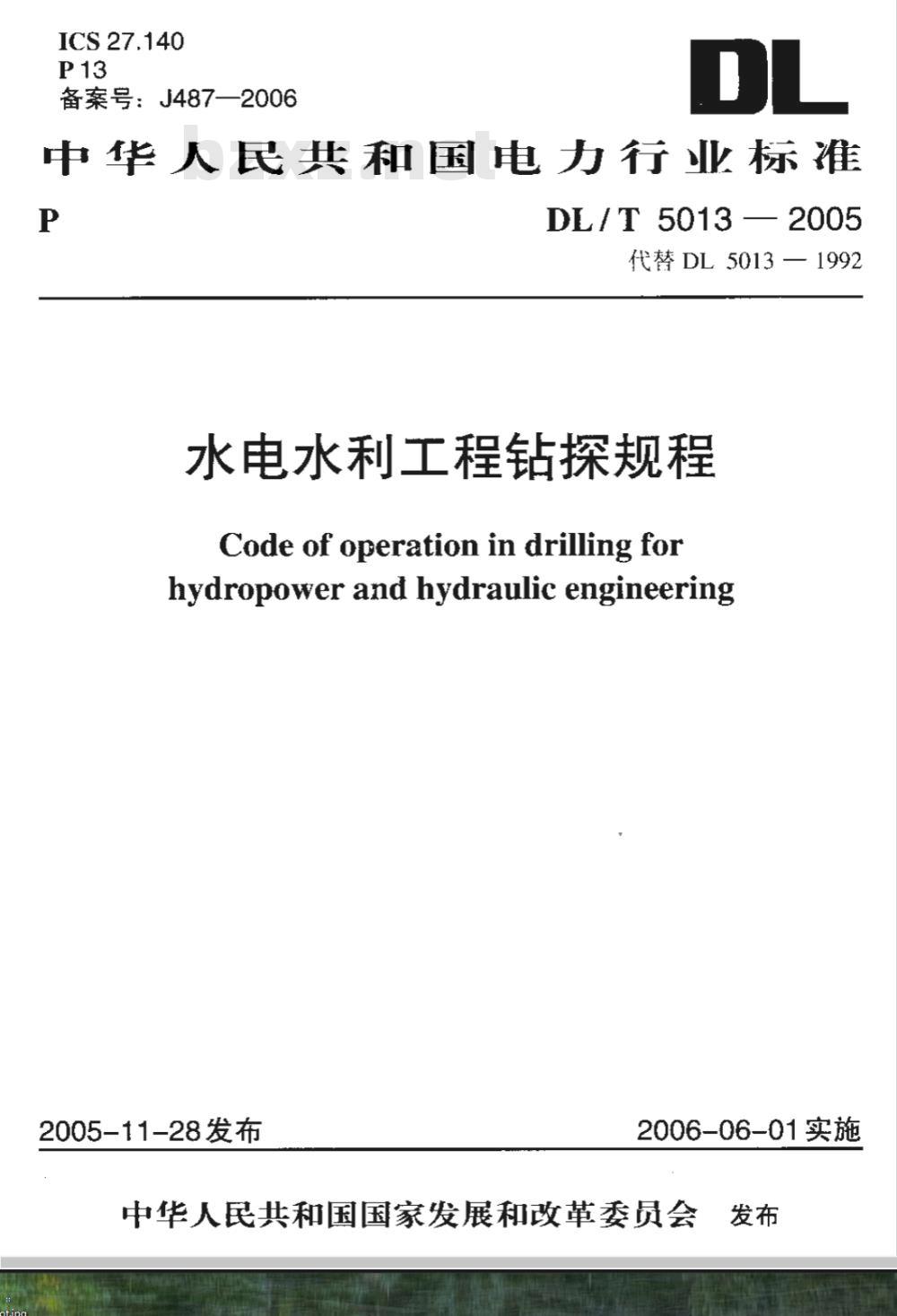

【电力行业标准(DL)】 水电水利工程钻探规程

ICS 27.140
备案号：J487—2006
中华人民共和国电力行业标准
DL/T 5013— 2005
代替DL5013—1992
水电水利工程钻探规程
Code of operation in drilling forhydropower and hydraulic engineering2005-11-28发布
2006-06-01实施
中华人民共和国国家发展和改革委员会　发布前言

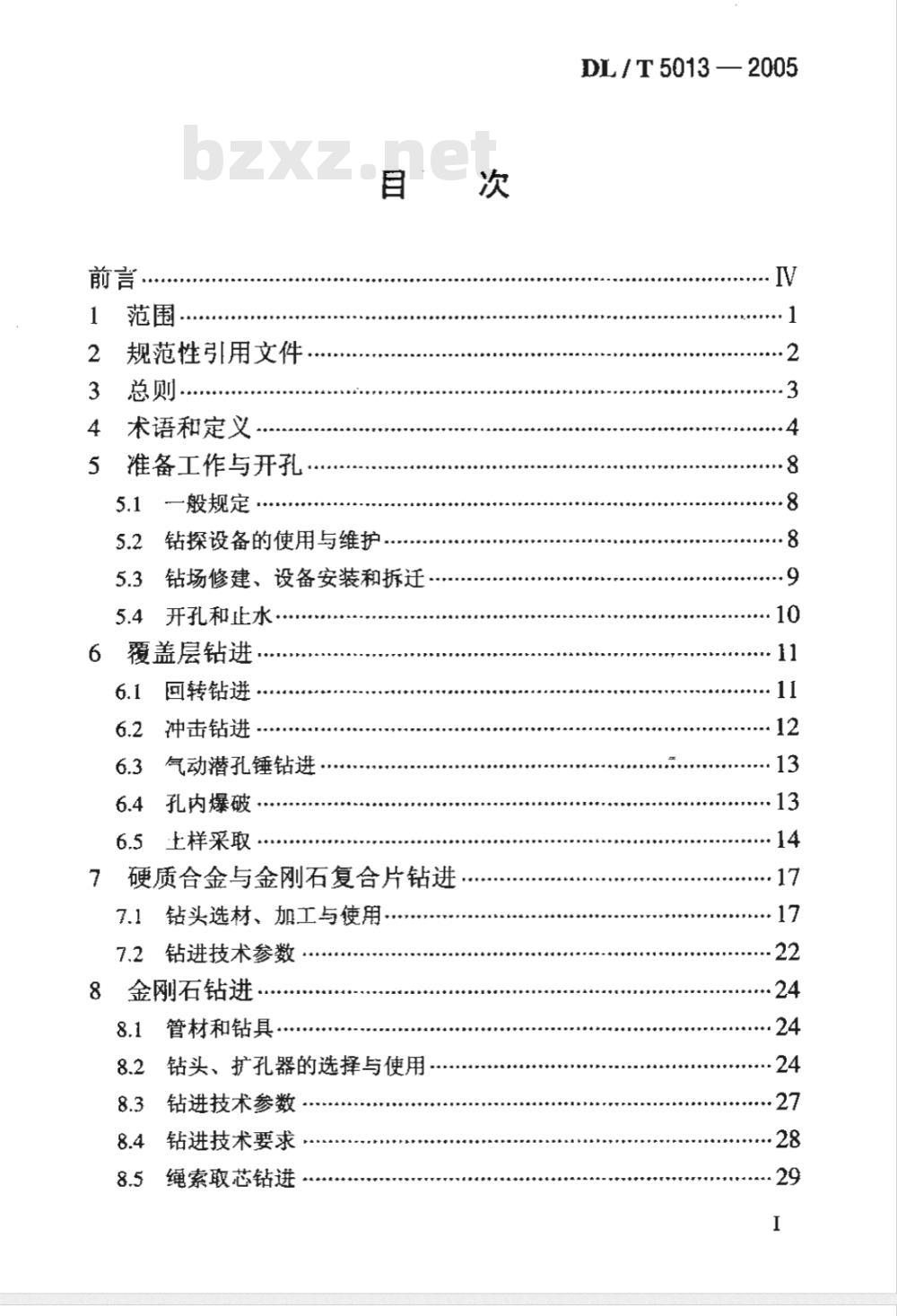

规范性引用文件.
总则，
术语和定义
推备工作与开孔
一般规定
钻探设备的使用与维护
钻场修建、设备安装和拆迁
5.4开孔和止水
覆盖层钻进…
回转钻进
冲击钻进
气动潜孔锤钻进，
6.4孔内爆破
土样采取
7硬质合金与金刚石复合片钻进
钻头选材、加工与使用·
7.2钻进技术参数
8金刚石钻进·
管材和钻具
钻头、扩孔器的选择与使用
钻进技术参数
钻进技术要求
绳索取芯钻进
DL/T 5013—2005
DL / T 5013— 2005
液动冲击回转钻进·

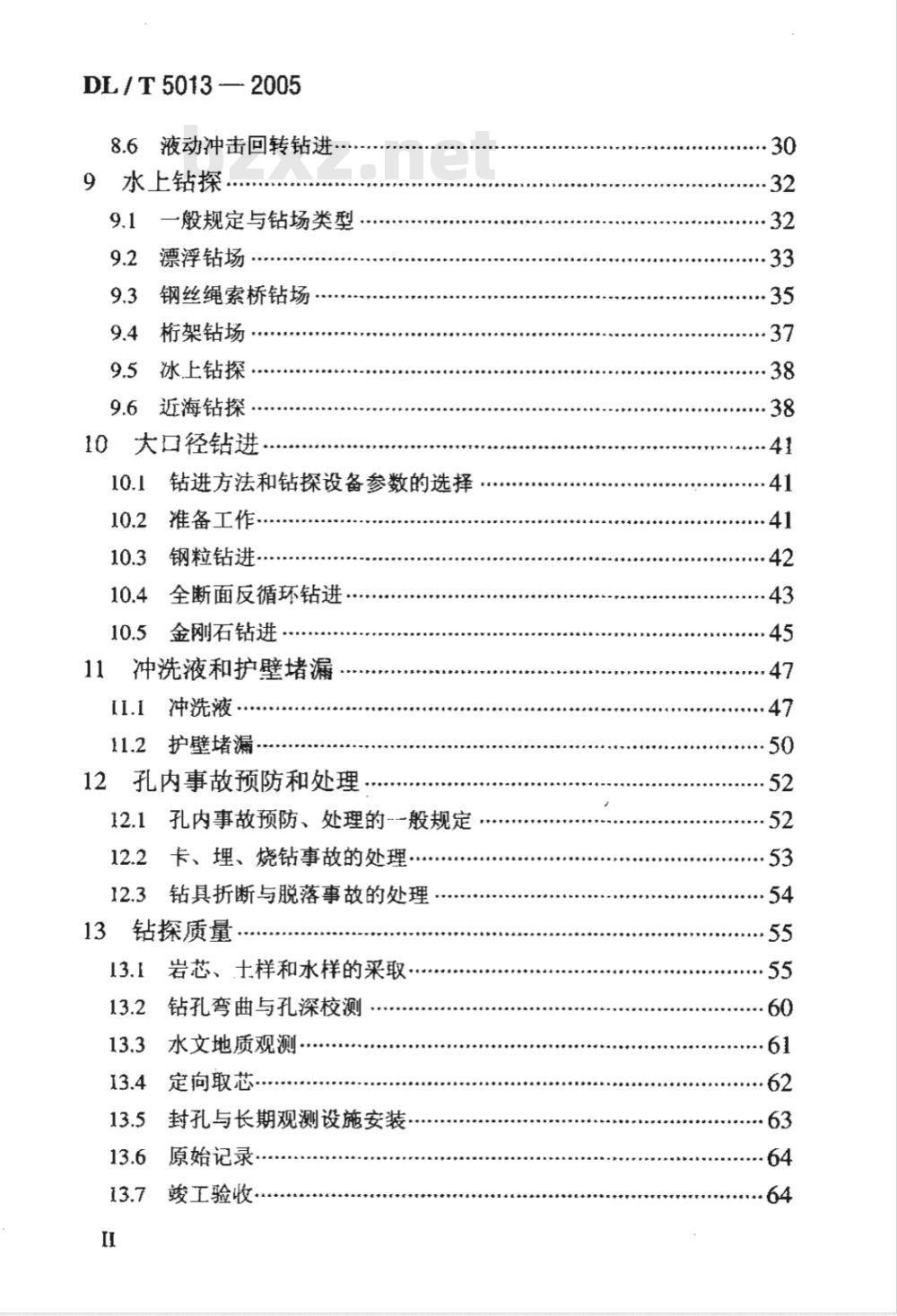

9水上钻探，
一般规定与钻场类型.
漂浮钻场
钢丝绳索桥钻场，
桁架钻场
冰上钻探·
近海钻探，
10大口径钻进·
钻进方法和钻探设备参数的选择推备工作……
10.3钢粒钻进·
10.4全断面反循环钻进
金刚石钻进·
11冲洗液和护壁堵漏
11.1冲洗液
护壁堵漏·
12孔内事故预防和处理
12.1孔内事故预防、处理的--般规定12.2卡、埋、烧钻事故的处理
12.3钻具折断与脱落事故的处理13钻探质量
岩芯、士样和水样的采取…
钻孔弯曲与孔深校测
水文地质观测，
定向取芯·
封孔与长期观测设施安装·
原始记录…·
竣工验收·

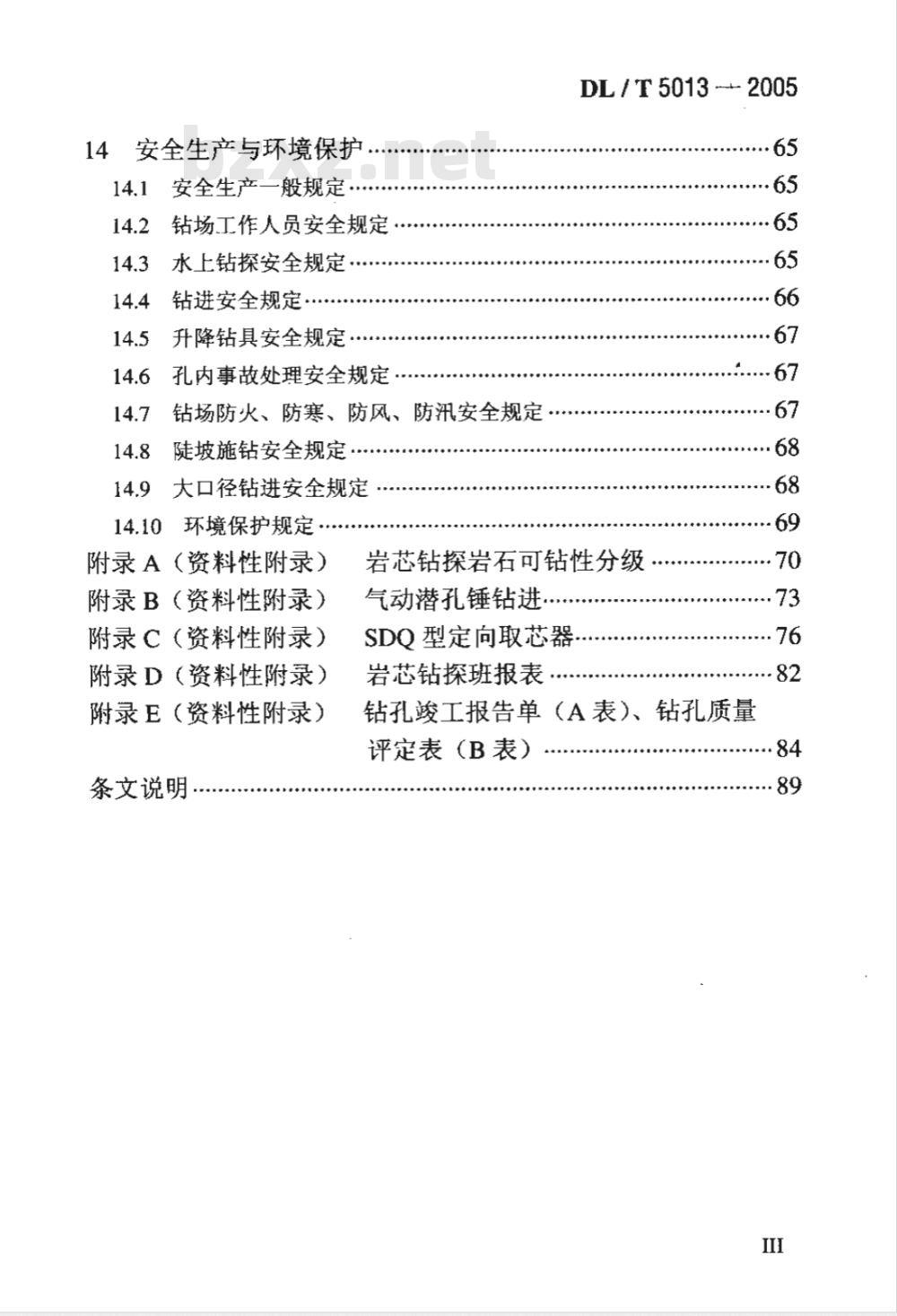

14安全生产与环境保护免费标准下载网bzxz
安全生产一般规定
钻场工作人员安全规定…
水上钻探安全规定
钻进安全规定·
升降钻具安全规定·
孔内事故处理安全规定·
钻场防火、防寒、防风、防汛安全规定陡坡施钻安全规定
大口径钻进安全规定…
14.10环境保护规定
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录)
附录D（资料性附录）
附录E（资料性附录）
条文说明：
DL / T 5013 - 2005
岩芯钻探岩石可钻性分级
气动潜孔锤钻进
SDQ型定向取芯器..
岩芯钻探班报表
钻孔竣工报告单（A表）、钻孔质量评定表（B表）
DL/T5013—2005

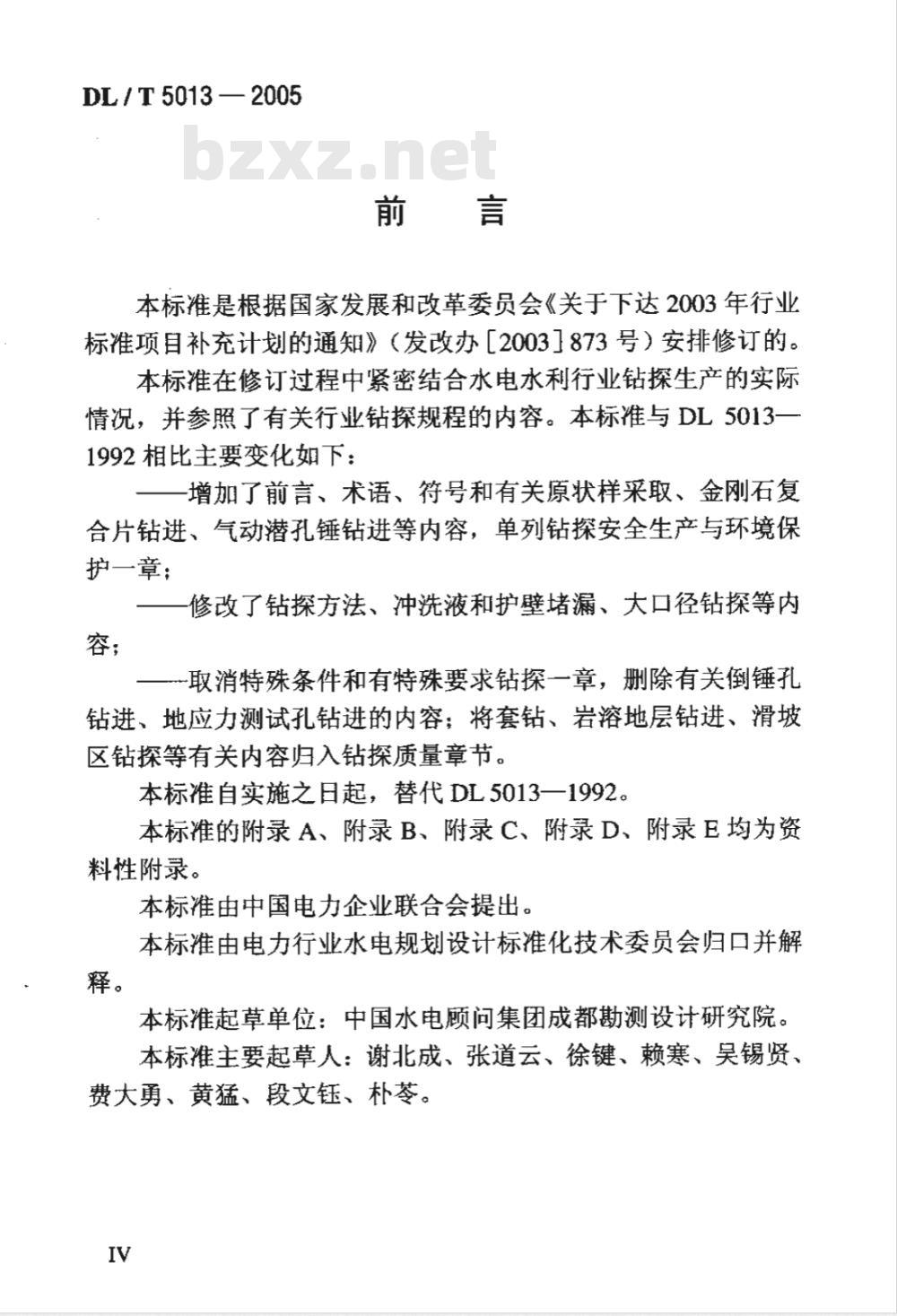

本标准是根据国家发展和改革委员会《关于下达2003年行业标准项目补充计划的通知》（发改办［2003]873号）安排修订的本标准在修订过程中紧密结合水电水利行业钻探生产的实际情况，并参照了有关行业钻探规程的内容。本标准与DL5013一1992相比主要变化如下：
一增加了前言、术语、符号和有关原状样采取、金刚石复合片钻进、气动潜孔锤钻进等内容，单列钻探安全生产与环境保护一章；
一修改了钻探方法、冲洗液和护壁堵漏、大口径钻探等内容；
一取消特殊条件和有特殊要求钻探一章，删除有关倒锤孔钻进、地应力测试孔钻进的内容；将套钻、岩溶地层钻进、滑坡区钻探等有关内容归入钻探质量章节。本标准自实施之日起，替代DL5013一1992。本标准的附录 A、附录 B、附录 C、附录 D、附录 E 均为资料性附录。
本标准由中国电力企业联合会提出。本标准由电力行业水电规划设计标准化技术委员会归口并解释。
本标准起草单位：中国水电顾问集团成都勘测设计研究院。本标准主要起草人：谢北成、张道云、徐键、赖寒、吴锡贤、费大勇、黄猛、段文钰、朴苓。IV
DL/T5013—2005
本标准规定了水电水利工程勘察钻探的工作内容、技术要求、操作方法和安全要求。
本标准适用于水电水利工程勘察钻探工作。1
DL/T 5013--2005
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB6722爆破安全规程
GB9151钻探工程名词术语
GB50287水利水电工程地质勘察规范DLT5050水利水电工程坑探规程
金刚石岩芯钻探用管材螺纹
YB/T5052金刚石岩芯钻探用无缝钢管2
3总则
DL/T5013—2005
3.0.1为提高水电水利工程钻探质量和效率，降低生产成本，确保安全生产，制定本规程。
3.0.2钻探工作以查明地质条件为目的，应以工程地质勘察大纲、钻孔任务书为依据进行准备和施工。必要时，可根据实际情况制订实施细则。
3.0.3水电水利钻探工作除应遵守本规程外，还应遵守国家现行有关法规、标准和本行业有关规范、规程。3
DL/T5013—2005
4术语和定义　
下列术语适用于本标准。
钻探drilling
采用钻头或其他辅助手段钻入地层形成钻孔，并获取岩芯，以探明地下资源及地质情况的过程。4.0.2
core drilling
岩芯钻探
以采取圆柱状岩（矿）芯为目的钻进方法与过程。4.0.3
钻孔顶角vertexangle
钻孔轴线上某点沿轴线延伸方向的切线与铅垂线之间的夹角。
钻孔倾角dipangleinclinationangle钻孔轴线上某点沿轴线延伸方向的切线与其水平投影间的夹角。4.0.5
钻孔方位角azimuth angle
在水平面上，自正北向开始，沿顺时针方向，与钻孔轴线水平投影上某点的切线之间的夹角。4.0.6
金刚石钻进diamond drilling
利用金刚石钻头碎岩的钻进。
绳索取芯钻进wire-linecoredrilling利用带绳索的打捞器，以不提钻方式经钻杆内孔取出岩芯容4
纳管的钻进技术。
DL / T 5013 — 2005
硬质合金钻进tungsten-carbide driling利用硬质合金钻头碎岩的钻进。4.0.9
reverse circulation drilling反循环钻进
携带岩屑的冲洗介质由钻杆内孔返回地面的钻进技术。与之相反称为正循环钻进。
冲击钻进percussive drilling
借助钻具重量，在一定的冲程高度内，周期性地冲击孔底破碎岩石的钻进。
rotary drilling
回转钻进
依靠回转器或孔底动力机具转动钻头破碎孔底岩石的钻进方法。
冲击回转钻进percussive-rotarydrilling利用冲击器产生的冲击功与回转式钻进相结合的钻进方法。4.0.13
大口径钻进large well drilling钻孔直径大于600mm的钻孔的钻进方法。4.0.14
岩石可钻性drillabilityofrock岩石被碎岩工具切削、破碎的难易程度。4.0.15
冲洗液drillingfuid
钻进中用来冷却钻头、排除岩粉、保护孔壁、传递动力及平衡地层压力的流体。
DL/T5013—2005
泥浆 mud
黏土颗粒均勾而稳定地分散在水或油中所形成的分散体系。4.0.17
植物胶无固相冲洗液Vegetable glue drilling fluid withoutclay
以植物胶为基浆原料并经适当改性的无黏土冲洗液。4.0.18
潜孔锤hammer down the hole (HDT)利用空气或水作为动力源的孔底冲击器。4.0.19
取土器soilsampler
用于采取扰动或原状士样的工具。4.0.20
钻压weight on bit (WOB)， bit pressure沿钻孔轴线方向对破岩工具施加的压力。4.0.21
转速rotary speed
单位时间内破岩工具绕轴线回转的转数。4.0.22
冲洗液量flow rate, pumping rate, pump delivery单位时间内泵入孔内的冲洗液体积。4.0.23
烧钻bit burnt
钻进时因冷却不良或冲洗液不流通；使钻具下端与孔底岩石、岩粉、孔壁烧结在一起的现象。4.0.24
掉钻bitfalling
钻进中因遇架空层、碉穴、大裂隙等钻具突然下落的现象6
