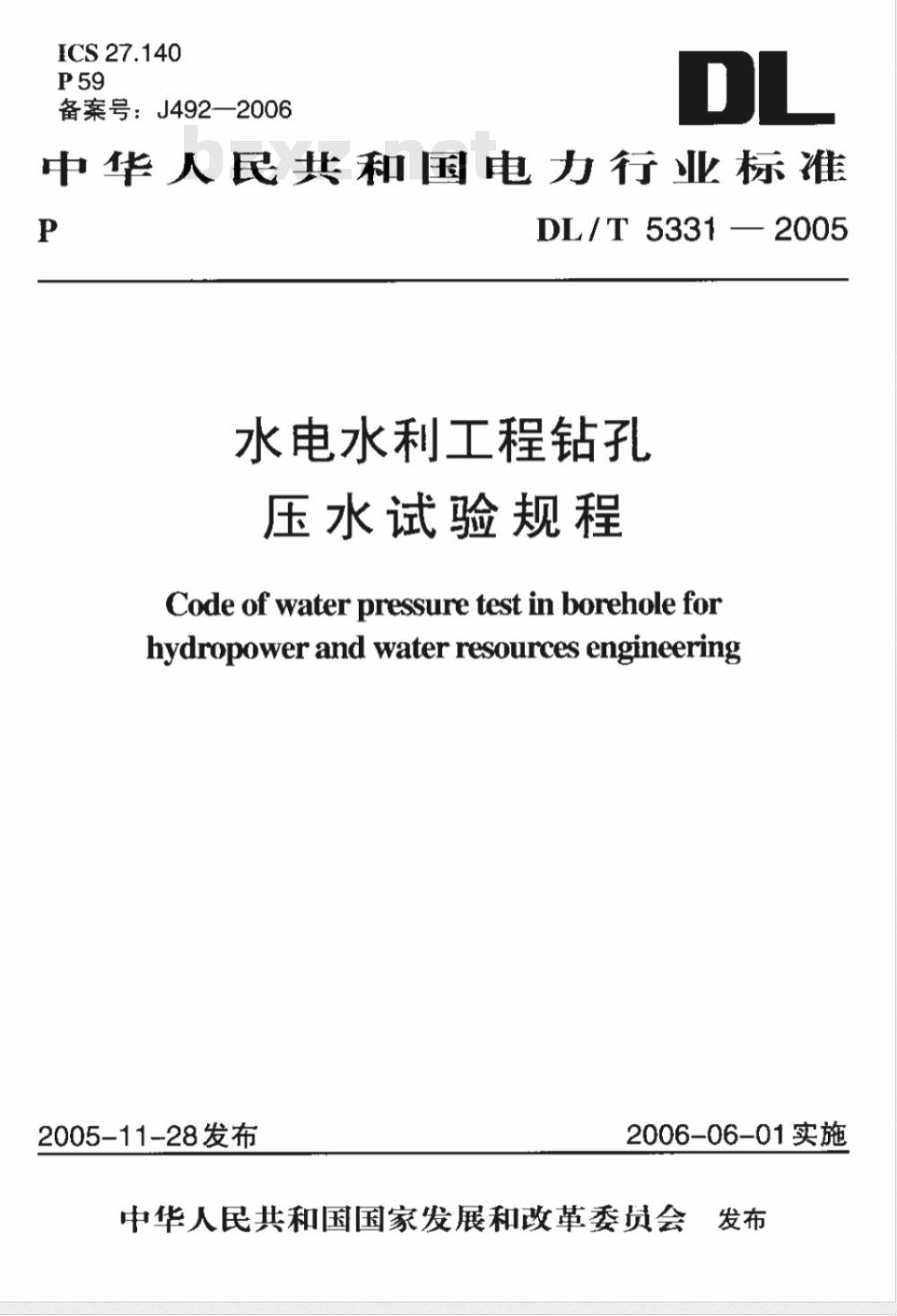

【电力行业标准(DL)】 水电水利工程钻孔压水试验规程

ICS 27.140
备案号：J492—2006
中华人民共和国电力行业标准
DL/T 5331 — 2005
水电水利工程钻孔
压水试验规程
Code of water pressure test in borehole forhydropower and water resources engineering2005-11-28发布
2006-06-01实施
中华人民共和国国家发展和改革委员会发布

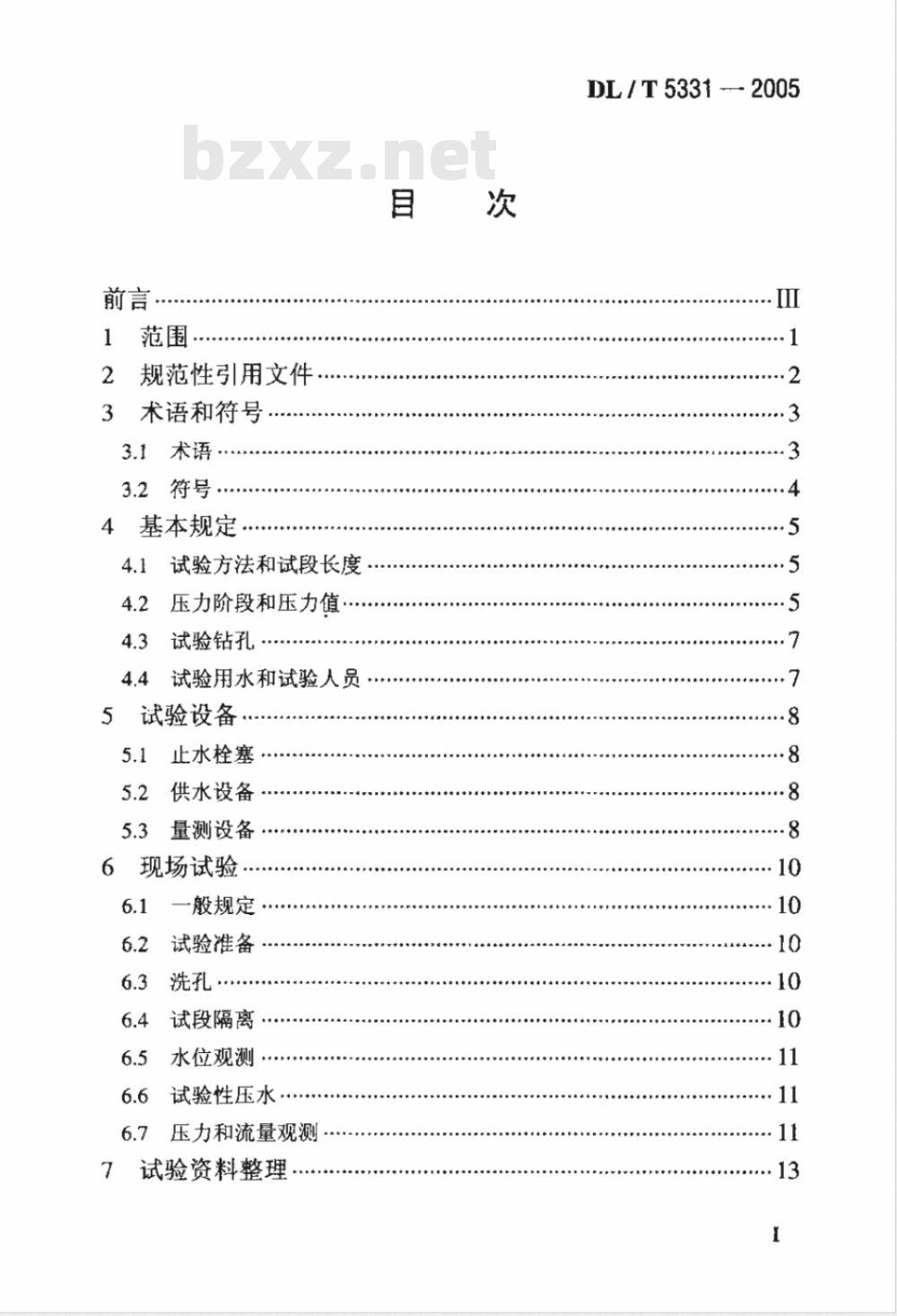

1范围
规范性引用文件
术语和符号
3.1术语
3.2符号
基本规定，
试验方法和试段长度
压力阶段和压力值
试验钻孔
试验用水和试验人员
试验设备
止水栓塞
供水设备
量测设备
现场试验
一般规定…
试验准备
洗孔·
试段隔离
水位观测
试验性压水·
压力和流量观测
试验资料整理，
目藍次
DL / T 5331 - 2005
DL/T5331—2005

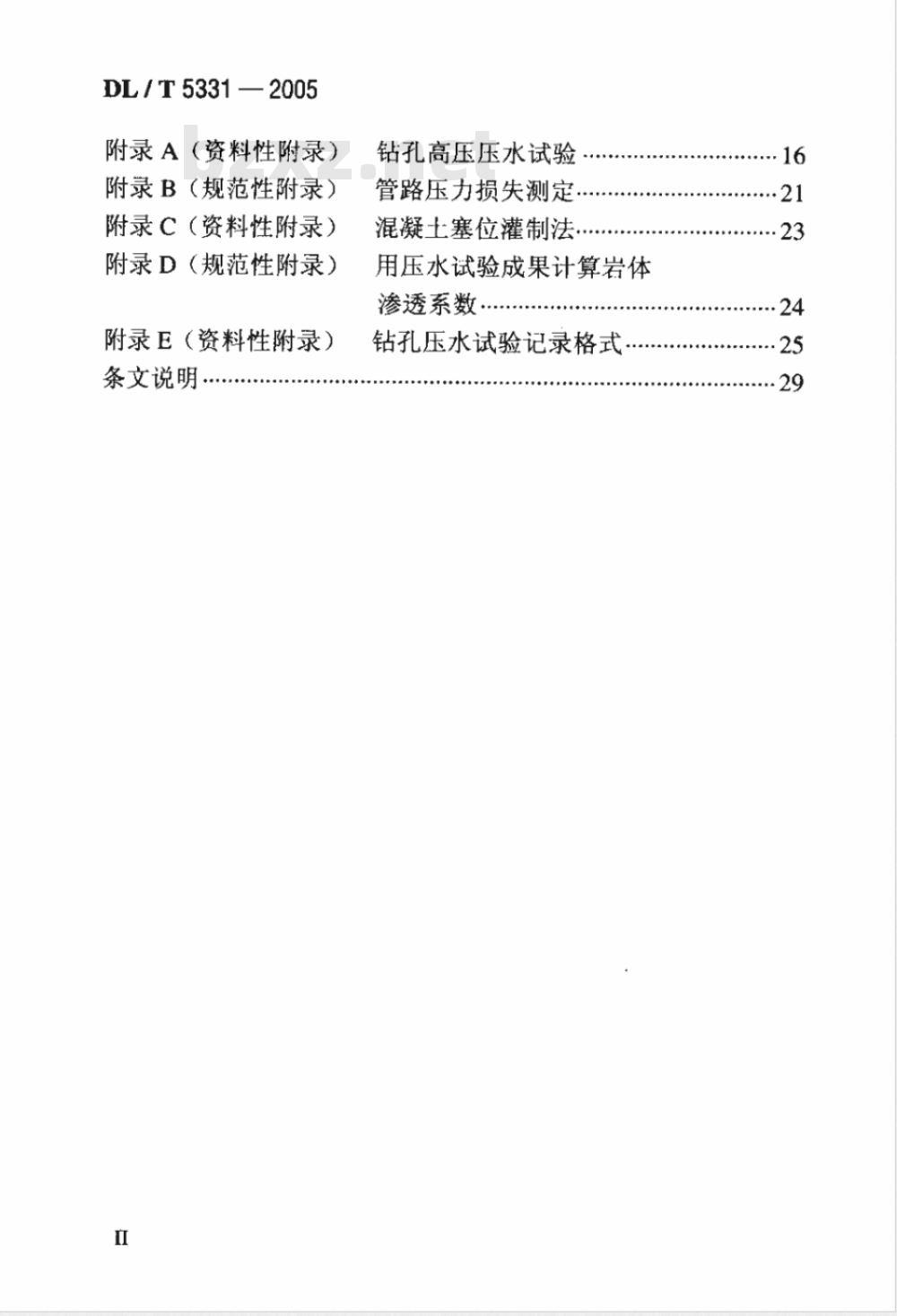

附录A（资料性附录）wwW.bzxz.Net
附录B（规范性附录）
附录C（资料性附录）
附录D（规范性附录）
附录E（资料性附录）
条文说明
钻孔高压压水试验
管路压力损失测定
混凝土塞位灌制法.
用压水试验成果计算岩体
渗透系数
钻孔压水试验记录格式.
DL/T 5331—2005

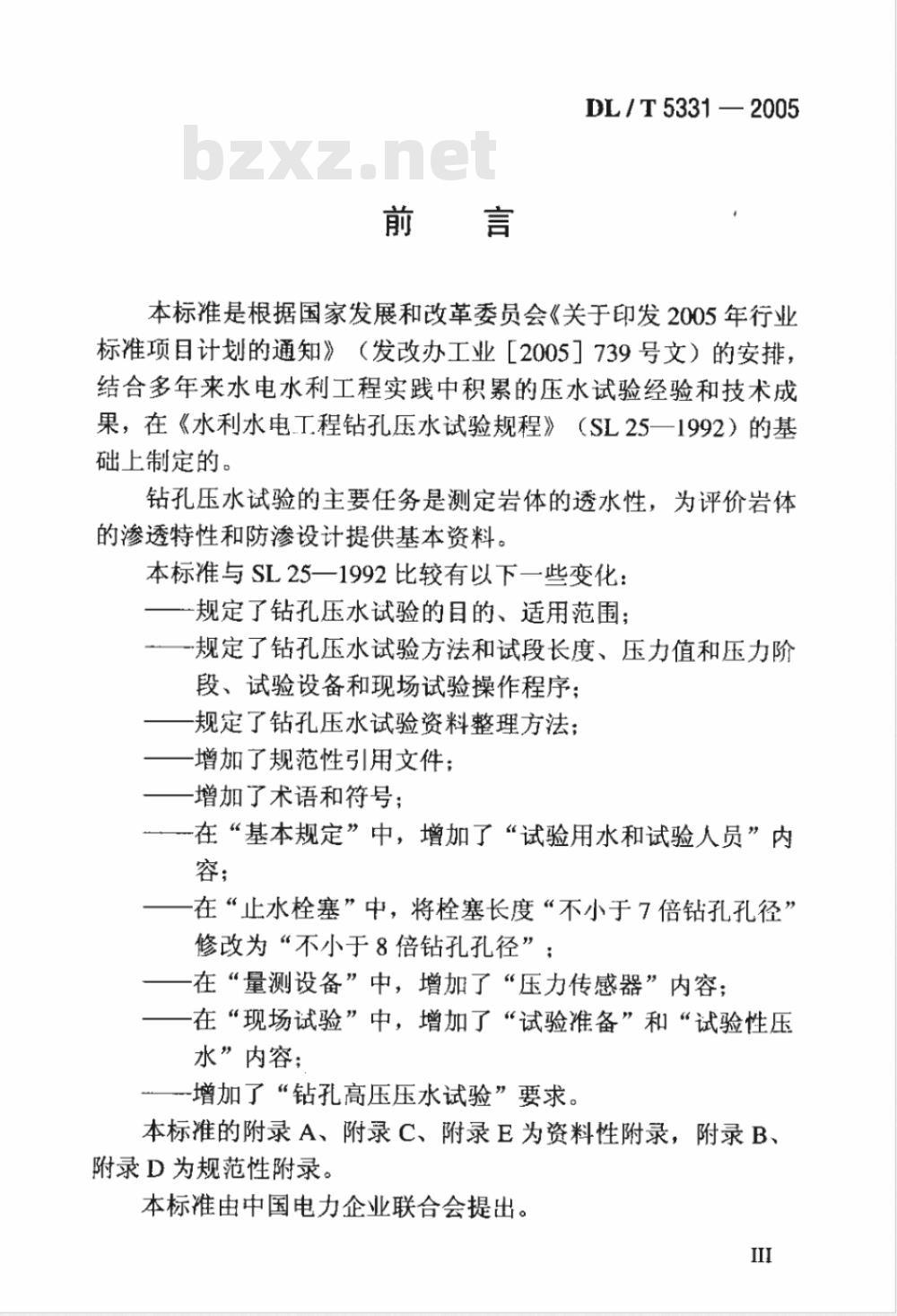

本标准是根据国家发展和改革委员会《关于印发2005年行业标准项目计划的通知》（发改办工业［2005］739号文）的安排，结合多年来水电水利工程实践中积累的压水试验经验和技术成果，在《水利水电丁程钻孔压水试验规程》（SL25一1992）的基础上制定的。
钻孔压水试验的主要任务是测定岩体的透水性，为评价岩体的渗透特性和防渗设计提供基本资料。本标准与SL25一1992比较有以下一些变化：一一规定了钻孔压水试验的目的、适用范围；一一规定了钻孔压水试验方法和试段长度、压力值和压力阶段、试验设备和现场试验操作程序；规定了钻孔压水试验资料整理方法；一增加了规范性引用文件；
一增加了术语和符号；
一在“基本规定”中，增加了“试验用水和试验人员”内容；
一在“止水栓塞”中，将栓塞长度“不小于7倍钻孔孔径”修改为“不小于8倍钻孔孔径”；在“量测设备”中，增加了“压力传感器”内容；一在“现场试验”中，增加了“试验准备”和“试验性压水”内容；
-增加了“钻孔高压压水试验”要求。本标准的附录A、附录 C、附录E为资料性附录，附录B、附录D为规范性附录。
本标准由中国电力企业联合会提出。III
DL/T5331—2005
本标准由电力行业水电规划设计标准化技术委员会归口并负责解释。
本标准起草单位：中国水电顾问集团华东勘测设计研究院、浙江华东建设工程有限公司。
本标准主要起草人：周光辉、张明林、陆飞、刘世明、李孙权。
1范围
DL/T5331—2005
本标准规定了水电水利工程地质勘察中的钻孔压水试验的工作内容、试验方法和技术要求。本标准适用于水电水利工程地质勘察中的常规钻孔压水试验。
DL/T5331--2005
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DLT5013水电水利工程钻探规程
3术语和符号
3.1术语
DL/T 5331—2005
钻孔压水试验waterpressuretestinborehole用栓塞将钻孔隔离出一定长度的孔段，并向该孔段压水，根据一定时间内压入水量和施加压力大小的关系来确定岩体透水性的一种原位渗透试验。
试段长度length of test section压水试验时水可以进入岩体的孔段长度。单栓塞隔离时为栓塞底部至孔底的长度，双栓塞隔离时为两栓塞之间的长度。3.1.3
试验压力testingpressure
作用在试段内的实际平均压力。3.1.4
管路压力损失pressurelossof tube水流经工作管路因流体摩阻而损失的压力值。3.1.5
栓塞packer
将钻孔隔离出单独封闭孔段的试验设备。3.1.6
透水率absorptionrate
表达试段岩体透水性的指标。透水率的计量单位为吕荣，符号为Lu。
DL/ T 5331 --2005
3.2符号
试段长度，m；
试验压力，MPa；
压力表指示压力，MPa；
管路压力损失，MPa；
压力表中心至压力计算零线的水柱压力，MPa；工作管长度，m
-工作管内径，m；
管内流速，m/s
重力加速度；
透水率，Lu；
压入流量，L/min：
岩体渗透系数，m/d：
试验水头，m；
钻孔半径，m；
一摩阻系数，MPa/m。
DL/T5331—2005
4基本规定
4.1试验方法和试段长度
4.1.1钻孔压水试验一般随钻孔的加深自上而下地用单栓塞分段隔离进行。对于岩体完整、孔壁稳定的孔段，可在连续钻进一定深度（不宜超过40m）后，用双栓塞分段进行压水试验，4.1.2试段长度宜为5m。
含断层破碎带、裂隙密集带、溶蚀带等强透水带的孔段，应根据具体情况确定试段长度。同一试段不应跨越透水性相差悬殊的两种岩层。
相邻试段应互相衔接，可少量重叠，但不应漏段。4.1.3单栓塞试验时，残留岩芯可计入试段长度之内，但其长度不宜超过0.2m。
4.2压力阶段和压力值
4.2.1压水试验宜按三级压力五个阶段进行，即按Pi一P2一P3一P4 (=P2) 一Ps (=P,) 进行，其中 Pi4.2.2当试段位于基岩面以下较浅或岩体软弱时，应适当降低压水试验压力。
4.2.3逐级升压至最大压力值后，若该试段的透水率小于1Lu可不再进行降压阶段的压水试验。4.2.4试验压力的确定方法如下：1当用安设在与试段连通的测压管上的压力表测压时，试验压力按式（4.2.4-1）计算：
