【化工行业标准(HG)】 机泵专业设备(询价、订货)技术文件的格式和编制说明

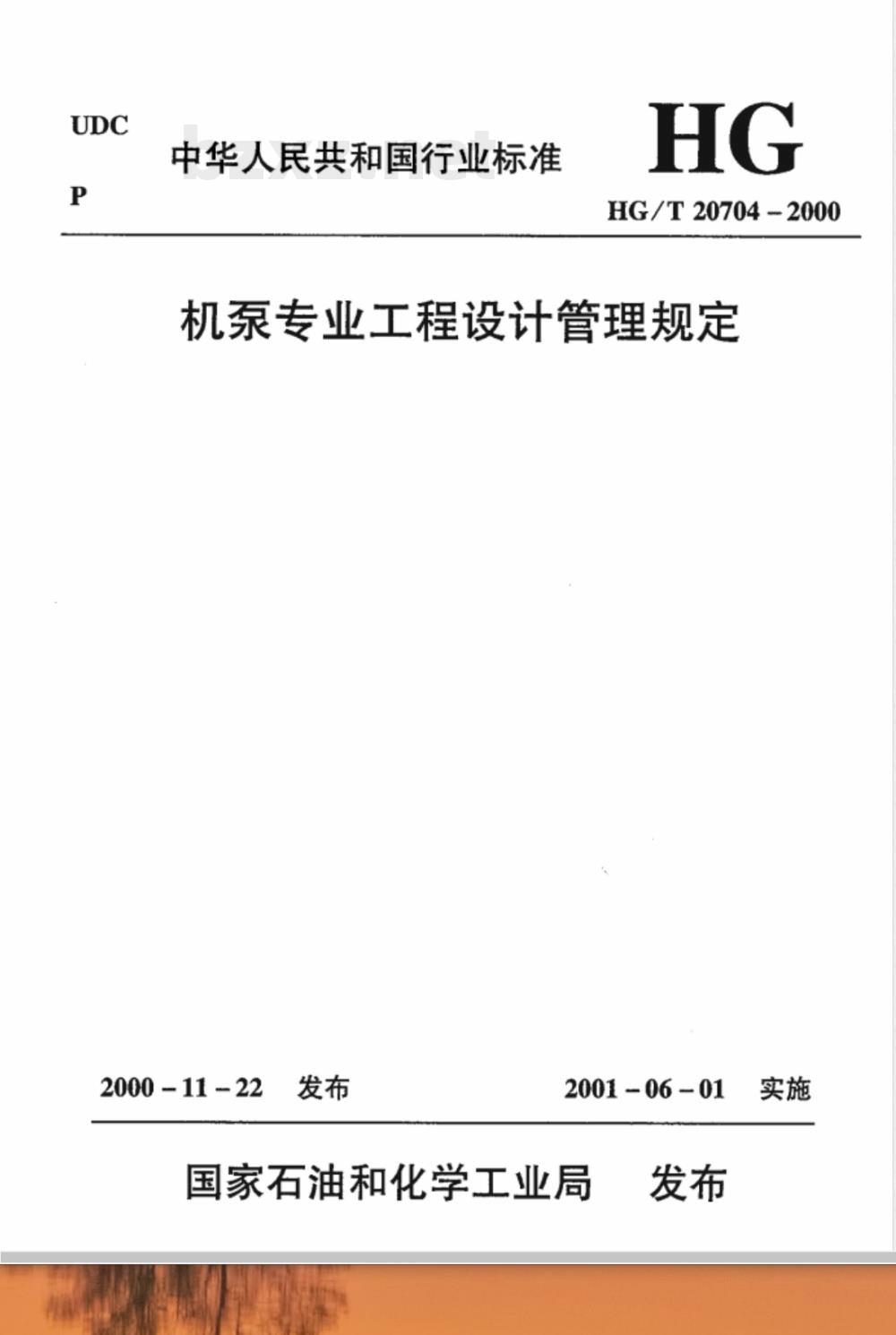

中华人民共和国行业标准
HG/T20704-2000
机泵专业工程设计管理规定
2000-11-22
2001-06-01
国家石油和化学工业局

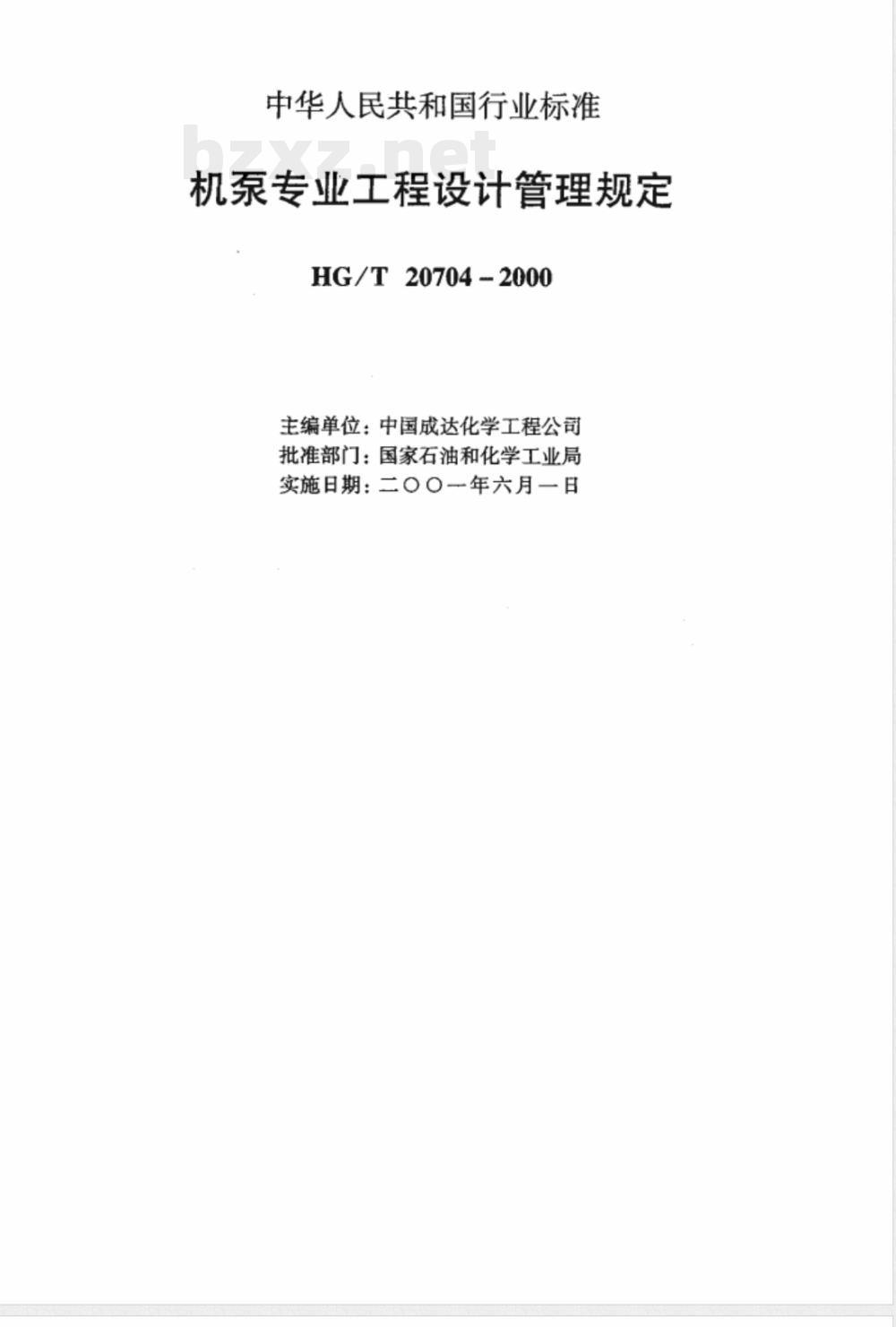

中华人民共和国行业标准
机泵专业工程设计管理规定
HG/T20704-2000
主编单位：中国成达化学工程公司批准部门：国家石油和化学工业局实施日期：二〇〇一年六月一日机泵专业设备（询价、订货）技术文件的格式和编制说明HG/T 20704.10-2000

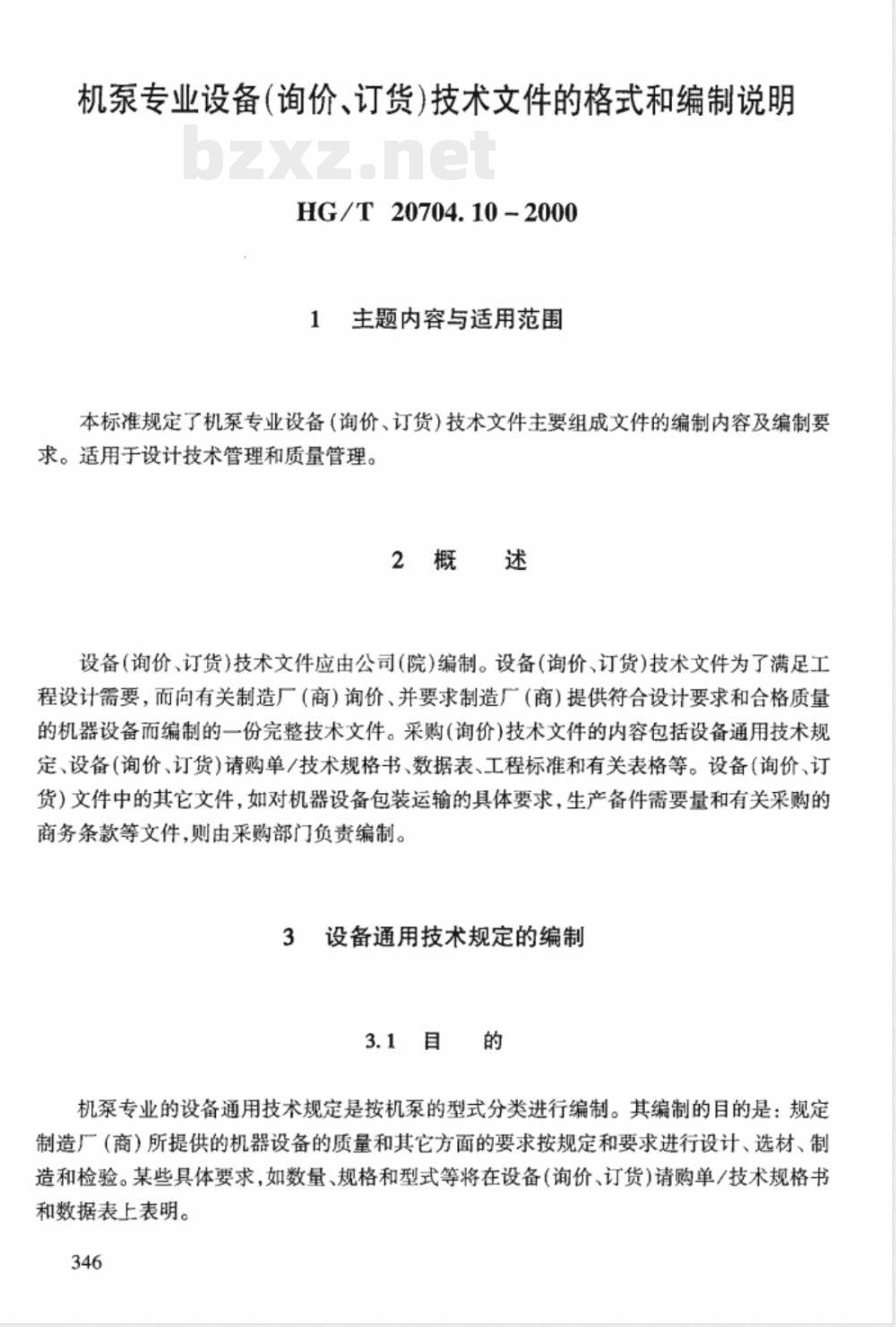

1主题内容与适用范围
本标准规定了机泵专业设备（询价、订货）技术文件主要组成文件的编制内容及编制要求。适用于设计技术管理和质量管理。2概述
设备（询价、订货）技术文件应由公司（院）编制。设备（询价、订货）技术文件为了满足工程设计需要，而向有关制造厂（商）询价、并要求制造厂（商）提供符合设计要求和合格质量的机器设备而编制的一份完整技术文件。采购（询价）技术文件的内容包括设备通用技术规定、设备（询价、订货）请购单/技术规格书、数据表、工程标准和有关表格等。设备（询价、订货）文件中的其它文件，如对机器设备包装运输的具体要求，生产备件需要量和有关采购的商务条款等文件，则由采购部门负责编制。3设备通用技术规定的编制
3.1目的
机泵专业的设备通用技术规定是按机泵的型式分类进行编制。其编制的目的是：规定制造厂（商）所提供的机器设备的质量和其它方面的要求按规定和要求进行设计、选材、制造和检验。某些具体要求，如数量、规格和型式等将在设备（询价、订货）请购单/技术规格书和数据表上表明。

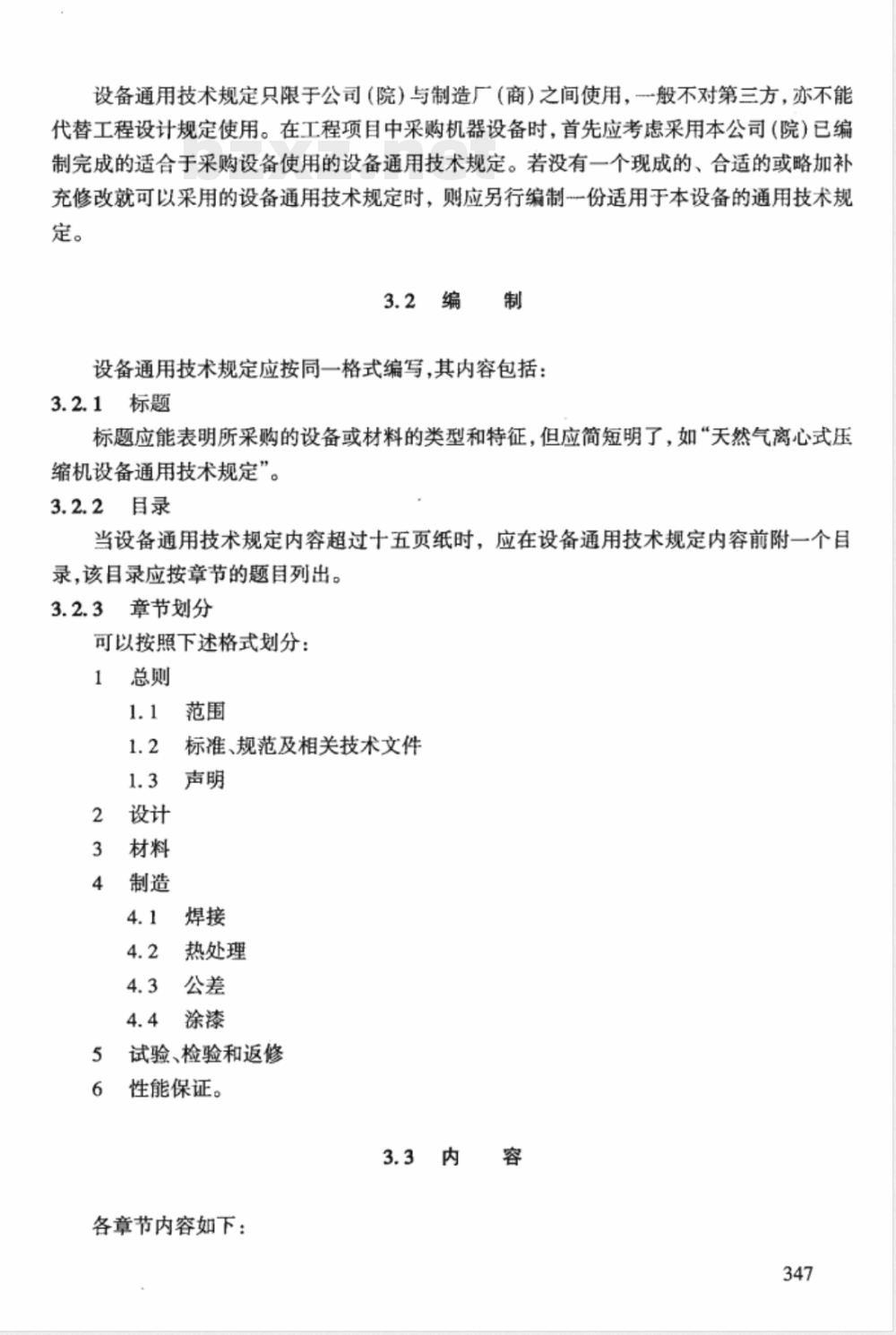

设备通用技术规定只限于公司（院）与制造厂（商）之间使用，般不对第三方，亦不能代替工程设计规定使用。在工程项目中采购机器设备时，首先应考虑采用本公司（院）已编制完成的适合于采购设备使用的设备通用技术规定。若没有一个现成的、合适的或略加补充修改就可以采用的设备通用技术规定时，则应另行编制---份适用于本设备的通用技术规定。
3.2编制
设备通用技术规定应按同一格式编写，其内容包括：3.2.1标题
标题应能表明所采购的设备或材料的类型和特征，但应简短明了，如“天然气离心式压缩机设备通用技术规定”。
3.2.2目录
当设备通用技术规定内容超过十五页纸时，应在设备通用技术规定内容前附一个目录，该目录应按章节的题目列出。3.2.3章节划分
可以按照下述格式划分：
1总则
标准、规范及相关技术文件
热处理
试验、检验和返修
性能保证。
各章节内容如下：

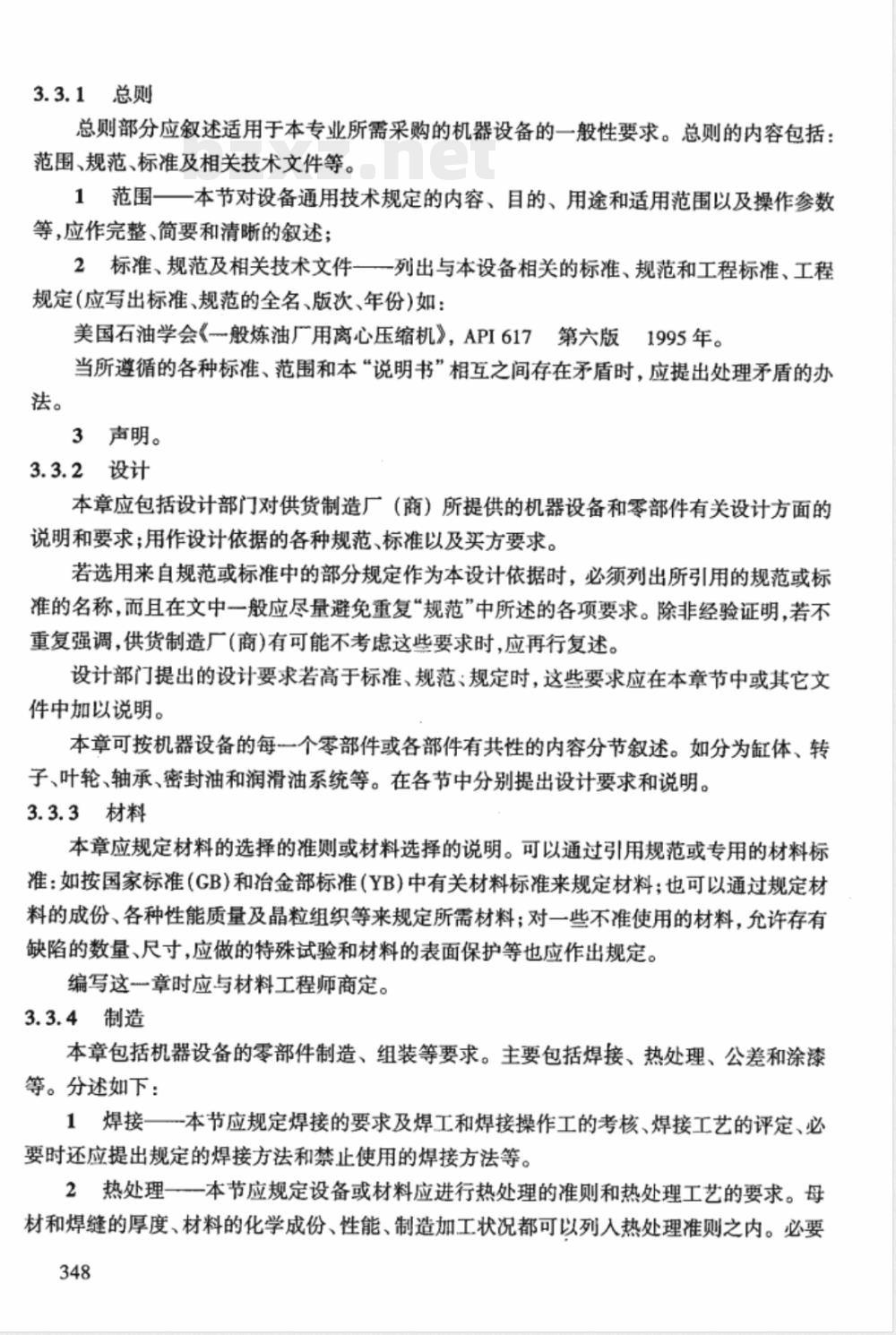

3.3.1总则
总则部分应叙述适用于本专业所需采购的机器设备的一般性要求。总则的内容包括：范围、规范、标准及相关技术文件等。1范围一一本节对设备通用技术规定的内容、目的、用途和适用范围以及操作参数等，应作完整、简要和清晰的叙述；2标准、规范及相关技术文件一一列出与本设备相关的标准、规范和工程标准、工程规定（应写出标准、规范的全名、版次、年份)如：美国石油学会《般炼油厂用离心压缩机》，API617第六版1995年。当所遵循的各种标准、范围和本“说明书”相互之间存在矛盾时，应提出处理矛盾的办法。
3声明。
3.3.2设计
本章应包括设计部门对供货制造厂（商）所提供的机器设备和零部件有关设计方面的说明和要求；用作设计依据的各种规范、标准以及买方要求。若选用来自规范或标准中的部分规定作为本设计依据时，必须列出所引用的规范或标准的名称，而且在文中一般应尽量避免重复“规范”中所述的各项要求。除非经验证明，若不重复强调，供货制造厂（商)有可能不考虑这些要求时，应再行复述。设计部门提出的设计要求若高于标准、规范、规定时，这些要求应在本章节中或其它文件中加以说明。
本章可按机器设备的每一个零部件或各部件有共性的内容分节叙述。如分为缸体、转子、叶轮、轴承、密封油和润滑油系统等。在各节中分别提出设计要求和说明。3.3.3材料
本章应规定材料的选择的准则或材料选择的说明。可以通过引用规范或专用的材料标准：如按国家标准（GB）和冶金部标准（YB）中有关材料标准来规定材料；也可以通过规定材料的成份、各种性能质量及晶粒组织等来规定所需材料；对一些不准使用的材料，允许存有缺陷的数量、尺寸，应做的特殊试验和材料的表面保护等也应作出规定。编写这章时应与材料工程师商定。3.3.4制造
本章包括机器设备的零部件制造、组装等要求。主要包括焊接、热处理、公差和涂漆等。分述如下：
1焊接一本节应规定焊接的要求及焊工和焊接操作工的考核、焊接工艺的评定、必要时还应提出规定的焊接方法和禁止使用的焊接方法等。2热处理一一本节应规定设备或材料应进行热处理的准则和热处理工艺的要求。母材和焊缝的厚度、材料的化学成份、性能、制造加工状况都可以列入热处理准则之内。必要348
时也可以具体地规定热处理的时间、温度、所使用的热电偶、自动记录高温计和热处理设备等要求。
3公差一本节应具体规定设备和零部件的尺寸偏差，允许偏差值应用正、负值表示。也可以按规范、公认的标准或设计部门的工程标准决定公差值。4涂漆-本节应包括清洗、表面准备和各种需要的保护涂层的要求等。3.3.5试验、检验和返修
1试验一系指采购的设备或材料，应通过试验来评价其能否在正常的操作条件下安全使用或求得最佳的操作参数。本节应规定试验的种类，如气压试验、弯曲试验、硬度试验、冲击韧性试验和有关机器性能试验、转动试验、平衡试验、调节系统试验及泵的净正吸入压头试验等。同时，对试验程序、加工制造工艺过程中的各项试验顺序和允许存有的缺陷数值也应加以规定。
试验的规定应该引用所采用的规范或公认的标准。2检验一一系指非破坏性的检验，如射线、磁粉、超声波、液体渗透、光谱等检验。检查范围和判废标准可以按照规范或有关标准及设计要求。编写这一节时应与材料工程师及检验部门商定。免费标准下载网bzxz
3返修一返修应包括必须返修的缺陷类型及对返修工作的基本要求。确定有害缺陷的返修方法和严禁使用的返修方法。当有规范、标准可以遵循时，应以规范、标准为准。3.3.6性能保证
性能保证系指供货制造厂（商）所提供的机器设备，应满足所用规范或标准规定的保证项目和允许偏差的要求以及其它设计方面的要求，此处不包括有关材料和制造工艺方面的保证条款。
4设备（询价、订货）请购单/技术规格书的填、编写设备（询价、订货）请购单/技术规格书是采购活动中的重要技术文件，只对公司（院）负责总承包项目或用户（业主）委托公司（院）进行采购服务的项目才需填、编写，对公司（院）只承担工程设计的项目则不填、编写。4.1设备(询价、订货)请购单的填写设备（询价、订货）请购单是一份以表格形式表述的设备（材料）采购技术附件，其通常由两部分组成，即包括序号栏、内容栏、位号栏、数量栏、附件栏的主表和包括制造厂（商）提349
供的图纸资料栏的附表。填写说明如下：4.1.1当该请购单只包括一种机器设备、而需要的数量仅为-台时，这时设备（询价、订货）请购单可按如下方法填写。在序号栏内填写“A”，在内容栏内填写机器设备名称，在内容栏的下一行填写“要求按列在右边附件栏内的设备通用技术规定、数据表和工程标准等文件的规定”，在位号栏内填写机器设备的位号，在数量栏内填写“1”。4.1.2如果该请购单包括几种不同类型或运行用的备用的机器设备，此时每种机器设备均按上述方法填写。所不同的是：在第二种设备的序号栏内填写“B”，在第三种设备的序号栏内填写“c”.…
4.1.3附件栏的文件号，一般先写数据表的编号（或图纸的图号），接着写设备通用技术规定和其它文件资料的编号，最后写工程标准和标准图号。4.1.4在制造厂（商）提供的图纸资料栏下方，应根据机器设备的类别，填写该类机器设备图纸资料的组、类、名称及各阶段（报价、先期确认、最终确认）图纸资料的份数和时间。4.1.5要求制造厂（商）提供图纸资料栏中，可根据具体情况和实际需要填写，如果需要制造厂（商）提供二底图的，在需要数据后面写上“R；如果需要制造广（商）提供蓝图，则在需要数量后面写上“P”，例如：2R+8P，表示对某类资料需要二底图两份，蓝图八份；如果需要制造厂（商)提供软盘，则在需要数据后面写上“S\。4.2设备（询价、订货)技术规格书的编写设备（询价、订货）技术规格书是一份以文字形式表述的设备（材料）采购技术附件，其通常包括：总则、设计、供货范围、制造厂（商）提供的图纸资料和报价要求等部分。编写说明如下：
4.2.1总则
1范围
本节应阑明本技术规格书是为什么工程项目编制，所包括的机器设备的名称、位号和数量，并指出当所提供的设备和货物与买方所提出的要求有偏离时应如何处理。2标准、规范及相关技术文件
本节应阐明所采购的机器设备的设计、选材、检验和试验应遵循的标准、规范、相关技术文件和卖方的责任范围，并指出当相关技术文件存在矛盾时的处理办法。4.2.2设计
1强调制造厂（商）在进行机器设备的设计、选材、检验和试验应遵循买方提出的要求。
2强调制造厂（商）所提供的图纸和资料等文件采用的度量单位及文字种类。350
4.2.3供货范围
1本节应详细列出本技术规格书中所涉及的机器设备的供货范围，当需配备专用工具时，还应列出专用工具的清单或明细。2本节应明确本技术规格书中所涉及的机器设备的开车备件和两年操作备件的要求。·如：名称和数量。
4.2.4制造厂（商）提供的图纸资料本节应明确投标者在报价阶段所提供技术附件的内容和份数。如投标者成为供货商（卖方）时，则应明确所提供的供审查认可的先期确认图纸资料（ACF）和最终确认图纸资料(CF)的内容、份数和提交时间。4.2.5报价要求
本节应阐明随报价提供的技术附件的要求、内容和深度。5数据表的填写
5.0.1根据有关专业提供的资料、数据和要求，按照不同的机器设备类型填写规定格式的数据表，这些数据表即称为询价用数据表。根据工程的进展，对数据表可以进行局部修改。有关制造厂（商）的设计数据，应由制造厂（商）在报价时对询价的数据表进行补充完整。
由设计部门和制造厂（商）一致同意并包括了双方的完整数据的数据表，便可作为订货用的数据表，该数据表称为订货用数据表。若在设备通用技术规定和/或设备（询价、订货)请购单/技术规格书中对-些特殊要求未作规定时，则可在数据表上注明。对于不需询价的机泵，可根据制造厂（商)样本资料，由设计人员选型填写数据表。5.0.2如果驱动机泵的电机是由机泵的制造厂配套供应，则还应填写电机数据表。但电机通用技术规定应由电气专业提供。5.0.3如对噪声水平有控制要求，则应填写噪声数据表。351
6制造广（商)提供图纸和数据清单的编写这份清单是根据不同的机泵类型和要求，决定制造厂（商）的图纸和数据（包括有关的计算书）的提供范围和数量，同时根据工程设计的计划进度确定图纸和数据的提供日期。填写的清单，应按对制造厂（商）提供报价文件及图纸资料要求”（HG/T20704.112000)的规定。
