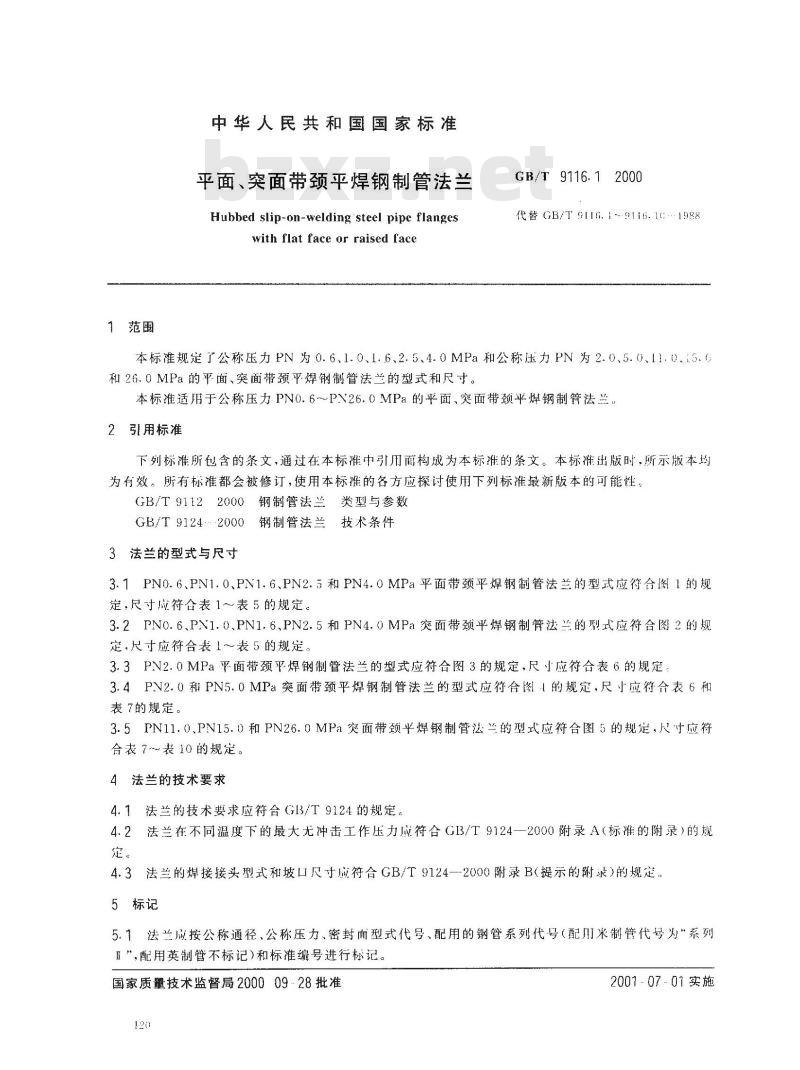

【国家标准(GB)】 平面、突面带颈平焊钢制管法兰

1范围
中华人民共和国国家标准
平面、突面带颈平焊钢制管法兰Hubbed slip-on-welding 'steel pipe flangeswithflatface or raised face
GB/T 9116.12000
代替GB/T 9116.1-9116-1C1988
本标准规定了公称压力PN为0.6、1.0、1.6、2.5、4.0MPa和公称压力PN为2.0、5.0、11.0、15.（和26.0MPa的平面、突面带颈平焊钢制管法兰的型式和尺寸。本标准适用于公称压力PNO.6～PV26.OMPa的平面、突面带颈平焊钢制管法兰2引用标准免费标准bzxz.net
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T91122000钢制管法兰类型与参数GB/T91242000钢制管法兰技术条件3法兰的型式与尺寸
3.1PNO.6、PN1.0、PN1.6、PN2.5和PN4.0MPa平面带颈平焊钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表5的规定。3.2PNO.6、PN1.0、PN1.6、PN2.5和PN4.0MPa突面带颈平焊钢制管法兰的型式应符合图2的规定，尺寸应符合表1～表5的规定。3.3PN2.0MPa平面带颈平焊钢制管法兰的型式应符合图3的规定，尺小应符合表6的规定3.4PN2.0和PN5.0MPa突面带颈平焊钢制管法兰的型式应符合图1的规定，尺寸应符合表6和表7的规定。
3.5PN11.0、PN15.0和PN26.0MPa突面带颈平焊钢制管法兰的型式应符合图5的规定，尺寸应符合表7～表10的规定。
4法兰的技术要求
4.1法兰的技术要求应符合GB/T9124的规定，4.2法兰在不冏温度下的最大尤冲击工作压力应符合GB/T9124一2000附录A（标准的附录）的规定。
4.3法兰的焊接接头型式和坡口尺寸应符合GB/T9124—-2000附录B（提示的附录）的规定。5标记
5.1法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为系列Ⅱ”，配用英制管不标记)和标准编号进行标记。国家质量技术监督局200009~28批准120
2001-07-01实施
GB/T 9116. 1- 2000

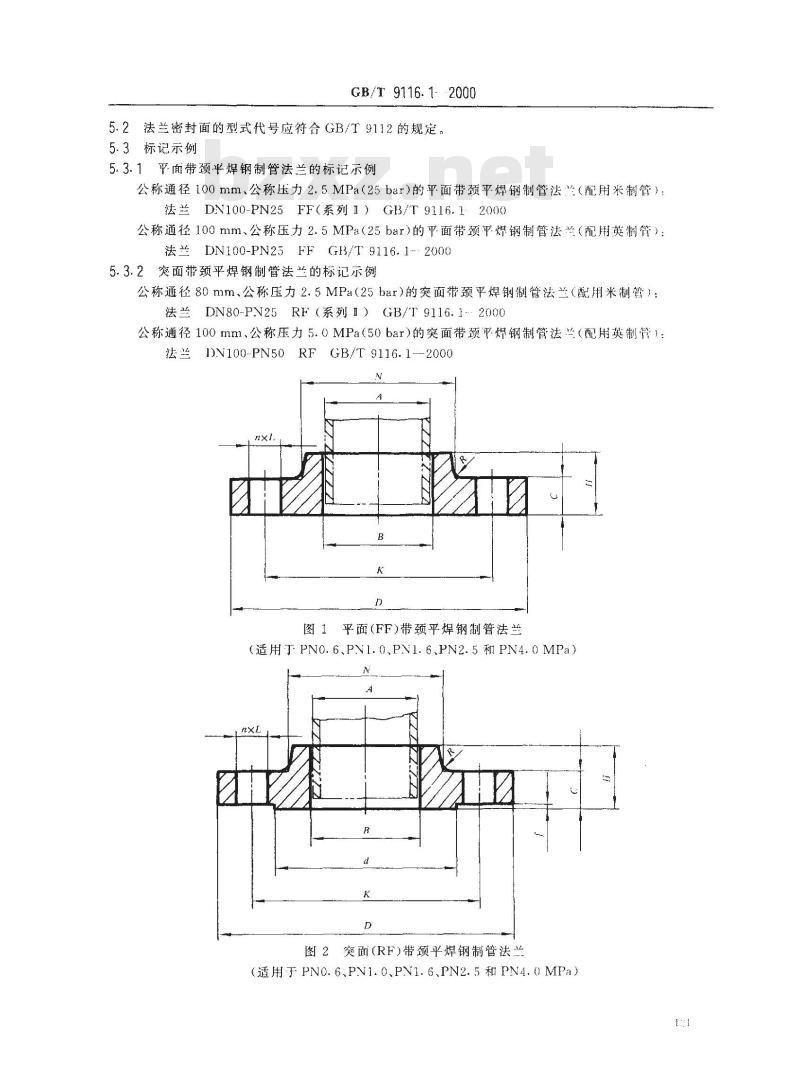

5.2法兰密封面的型式代号应符合GB/T9112的规定。5.3标记示例
5.3.1平面带颈平焊钢制管法兰的标记示例公称通径100mm、公称压力2.5MPa（25bar）的平面带颈平焊钢制管法（配用米制管）：法兰DN100-PN25FF（系列1）GB/T9116.12000公称通径100mm、公称压力2.5MPa（25bar）的平面带颈平焊钢制管法兰（配用英制管）：法兰DN100-PN25 FF GB/T 9116.1-20005.3.2突面带颈平焊钢制管法兰的标记示例公称通径80mm、公称压力2.5MPa（25bar）的突面带颈平焊钢制管法兰（配用米制管）：法兰DN80-PN25RF（系列1）GB/T9116.12000公称通径100mm、公称压力5.0MPa（50bar）的突面带颈平焊钢制管法兰（配用英制管）：法兰 1N100-PN50 RF GB/T 9116.1--2000图1
平面(FF)带颈平焊钢制管法兰
(适用TPNO.6、PN1.0、PN1.6、PN2.5和PN4.0MPa）D
图2突面(RF)带颈平焊钢制管法兰（适用于PNO.6、PN1.0、PN1.6、PN2.5和PN4.0MPa）GB/T9116.1--2000

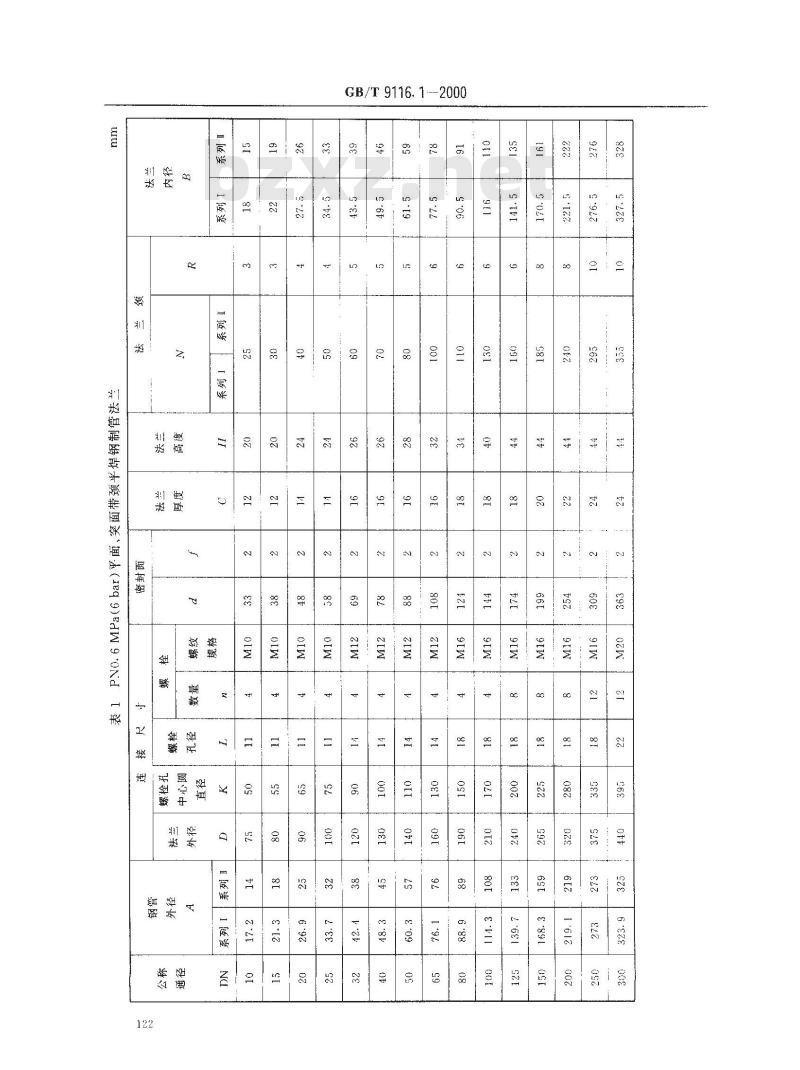

GB/T 9116. 1—2000

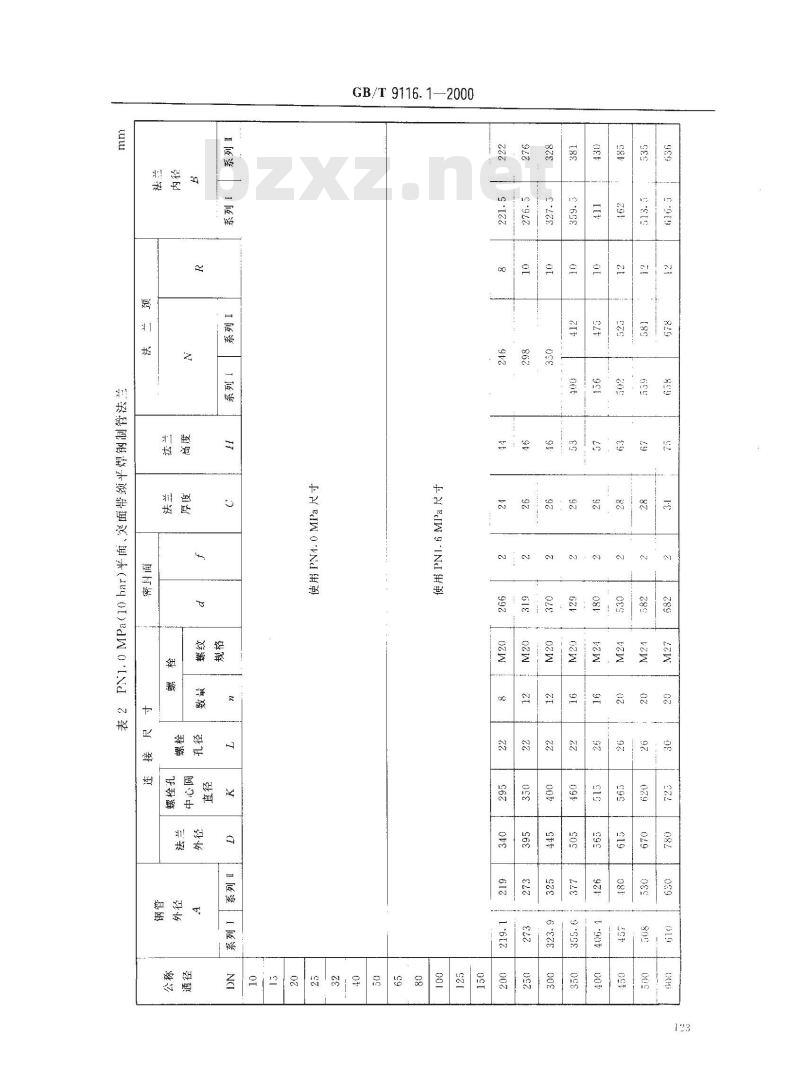

GB/T9116.1--2000
图子中

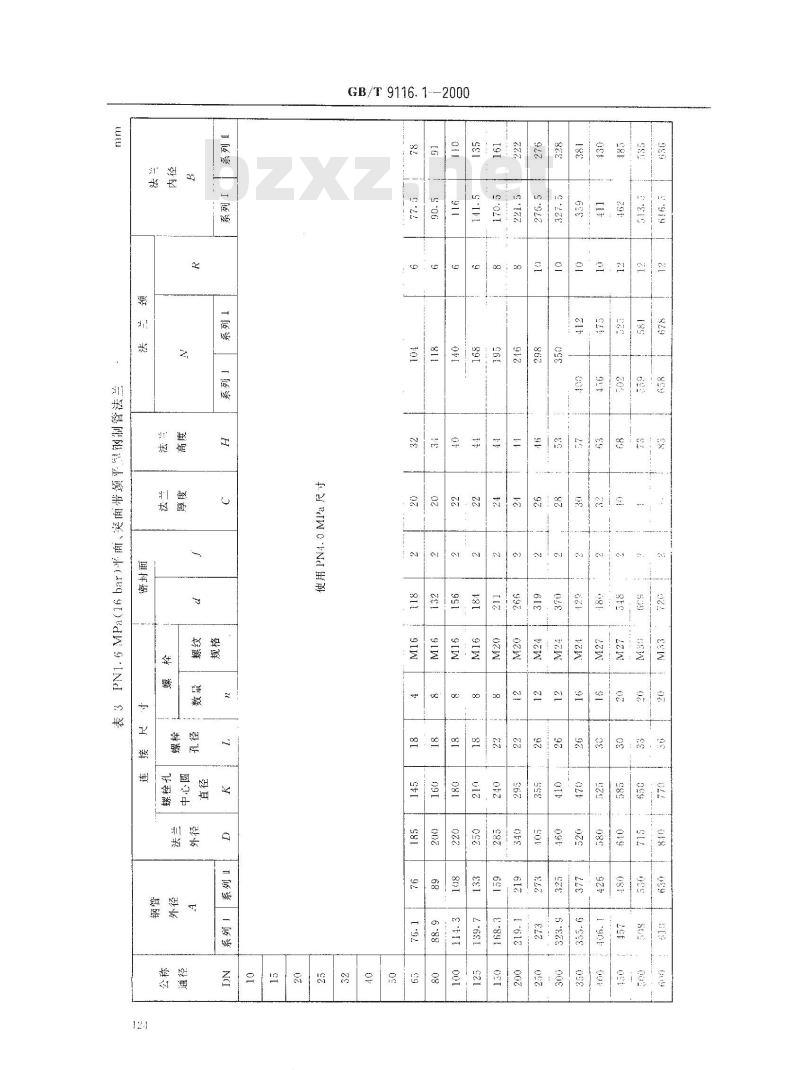

GB/T9116.1--2000
河拜翠
GB/T 9116. .---2000
图子中
GB/T9116.1---2000
图3平面（FF)带颈平焊钢制管法兰（适用于PN2.0MPa）
图4突面(RF)带颈平焊钢制管法兰(适用于PN2.0和PN5.0MPa）
GB/T 9116.1---2000
图5突面(RF)带颈平焊钢制管法兰(适用于PN11.0、PV15.0和PN26.0MPa)2000
GB/T9116.1
图子中
GB/T9116.1-2000
0·989
9·288
GB/T9116.1--2000
