1范围

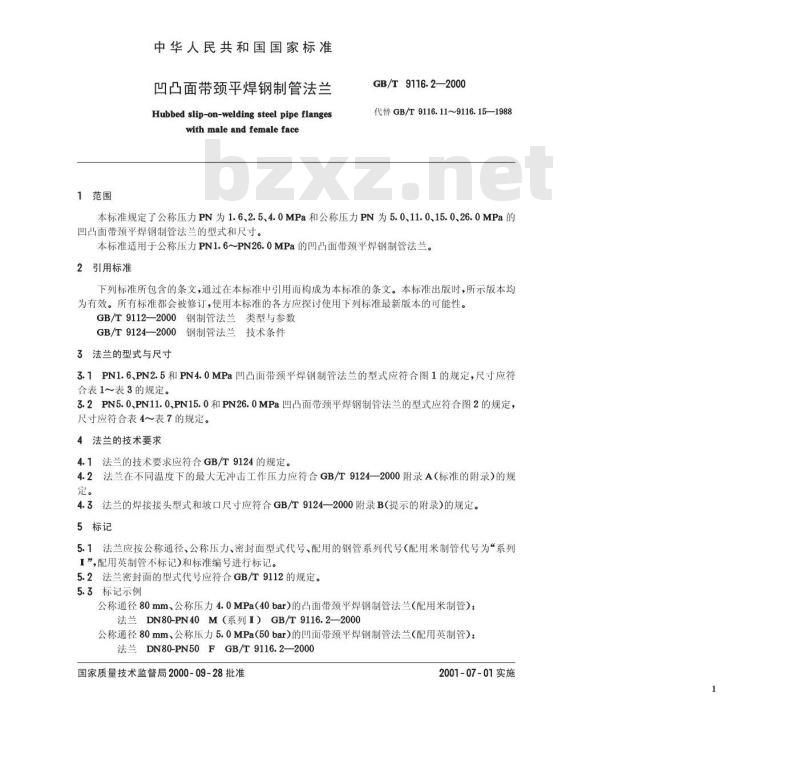

中华人民共和国国家标准
凹凸面带颈平焊钢制管法兰
Hubbed slip-on-welding steel pipe flangeswithmaleand femaleface
GB/T 9116.2—2000
代替GB/T9116.11~9116.15—1988本标准规定了公称压力PN为1.6、2.5、4.0MPa和公称压力PN为5.0、11.0、15.0、26.0MPa的凹凸面带颈平焊钢制管法兰的型式和尺寸。本标准适用于公称压力PN1.6～PN26.0MPa的凹凸面带颈平焊钢制管法兰。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9112—2000钢制管法兰类型与参数GB/T9124—2000钢制管法兰技术条件3法兰的型式与尺寸
3.1PN1.6、PN2.5和PN4.0MPa凹凸面带颈平焊钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表3的规定。
3.2PN5.0、PN11.0、PN15.0和PN26.0MPa凹凸面带颈平焊钢制管法兰的型式应符合图2的规定，尺寸应符合表4～表7的规定。Www.bzxZ.net
4法兰的技术要求
4.1法兰的技术要求应符合GB/T9124的规定。4.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124—2000附录A（标准的附录）的规定。
法兰的焊接接头型式和坡口尺寸应符合GB/T9124一2000附录B（提示的附录）的规定。5标记
5.1法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为“系列I”，配用英制管不标记)和标准编号进行标记。5.2法兰密封面的型式代号应符合GB/T9112的规定。5.3标记示例
公称通径80mm、公称压力4.0MPa（40bar）的凸面带颈平焊钢制管法兰（配用米制管）：法兰DN80-PN40M（系列I）GB/T9116.2—2000公称通径80mm、公称压力5.0MPa（50bar）的凹面带颈平焊钢制管法兰（配用英制管）：法兰DN80-PN50FGB/T9116.2—2000国家质量技术监督局2000-09-28批准2001-07-01实施
GB/T9116.2—2000

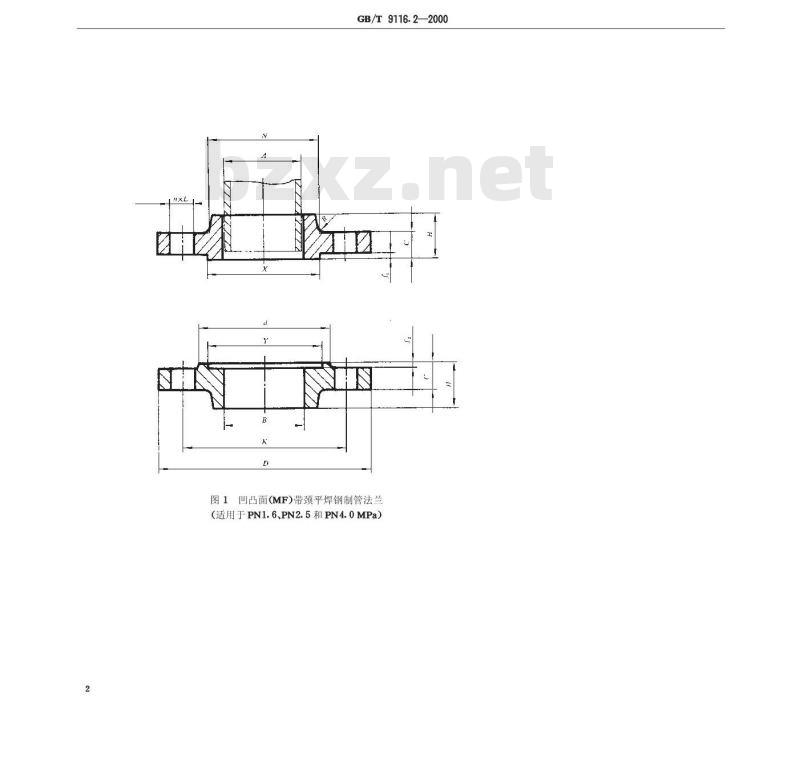

图1凹凸面(MF)带颈平焊钢制管法兰（适用于PN1.6、PN2.5和PN4.0MPa）公称
系列1
系列1
GB/T9116.2—2000
PN1.6MPa(16bar)凹凸面带颈平焊钢制管法兰接尺
螺栓孔
中心圆
密封面
使用PN4.0MPa尺寸
法兰颈
系列1
系列I
系列1
系列1
系列1
系列1
螺栓孔
中心圆
GB/T9116.2—2000

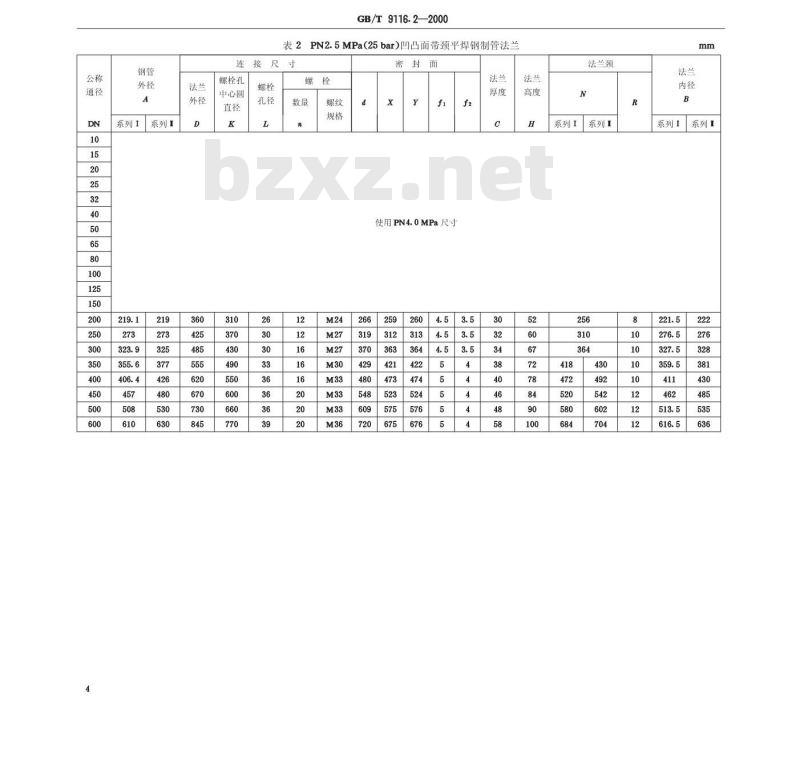

PN2.5MPa（25bar)凹凸面带颈平焊钢制管法兰表2
使用PN4.0MPa尺寸
法兰颈
系列1
系列I
系列1
系列1
系列1
系列I
GB/T9116.2—2000
表3PN4.0MPa（40bar)凹凸面带颈平焊钢制管法兰连接尺
螺栓孔
中心圆
法兰颈
系列1
系列I
系列1
系列1
GB/T9116.2—2000
图2凹凸面(MF)带颈平焊钢制管法兰（适用于PN5.0、PN11.0、PN15.0和PN26.0MPa）公称
GB/T9116.2—2000

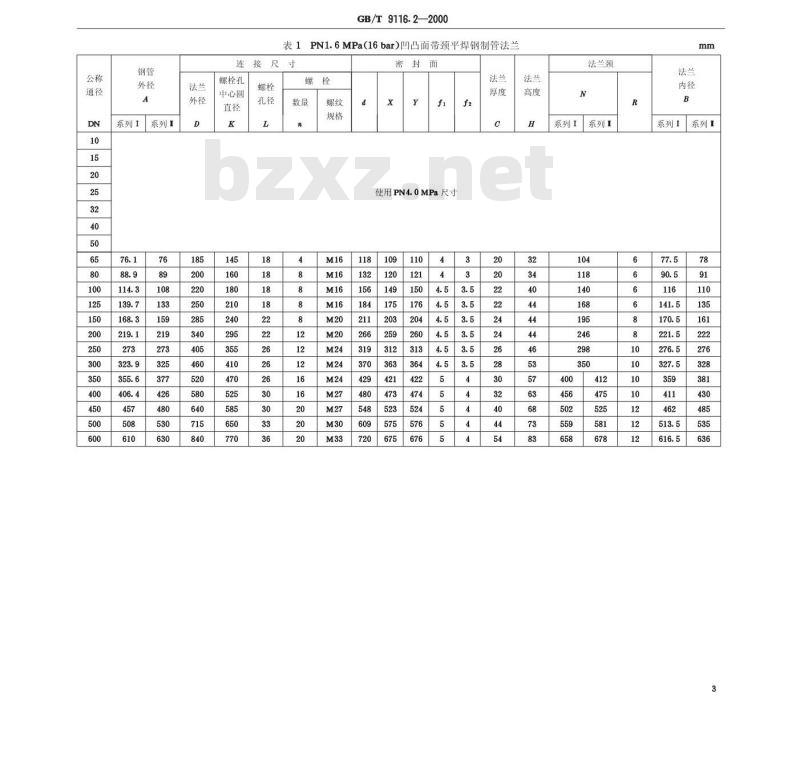

表4PN5.0MPa（50bar)凹凸面带颈平焊钢制管法兰连接尺寸
螺栓孔
中心圆
密封面
法兰颈
GB/T9116.2—2000
5PN11.0MPa(110bar)凹凸面带颈平焊钢制管法兰连接尺寸
螺栓孔
中心圆
密封面
GB/T9116.2—2000
6PN15.0MPa（150bar）凹凸面带颈平焊钢制管法兰表6
螺栓孔
中心圆
密封面
使用PN26.0MPa尺寸
GB/T9116.2—2000
7PN26.0MPa260bar）凹凸面带颈平焊钢制管法兰表7
连接尺
螺栓孔
中心圆
密封面
