【国家标准(GB)】突面带颈承插焊钢制管法兰

本网站发布时间： 2024-08-10 00:48:58

GB/T9117.1-2000
现行
　点击下载此标准

基本信息

标准号：
GB/T 9117.1-2000
标准名称：
突面带颈承插焊钢制管法兰
标准类别：
国家标准(GB)
英文名称：
Raised face socket welding steel pipe flange
标准状态：
现行
发布日期：
2000-09-02
实施日期：
2001-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
119.71 KB

标准分类号

标准ICS号：
流体系统和通用件>>管道部件和管道>>23.040.60法兰、管接头及其连接件
中标分类号：
机械>>通用零部件>>J15管路附件

关联标准

替代情况：
GB/T 9117.2-1988 GB/T 9117.3-1988 GB/T 9117.4-1988
采标情况：
≈ISO 7005-1-1992

出版信息

出版社：
中国标准出版社
页数：
5页
标准价格：
8.0 元

其他信息

首发日期：
1988-04-25
复审日期：
2004-10-14
起草单位：
化工机械研究院
归口单位：
全国管路附件标准化技术委员会
发布部门：
国家质量技术监督局
主管部门：
中国机械工业联合会
相关标签：
钢制法兰

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了公称压力PN为2.0、5.0、11.0、15.0和26.0MPa的突面带颈承插焊钢制管法兰的型式和尺寸。本标准适用于公称压力PN2.0～PN26.0MPa的突面带颈承插焊钢制管法兰。 GB/T 9117.1-2000 突面带颈承插焊钢制管法兰 GB/T9117.1-2000

标准内容

部分标准内容：

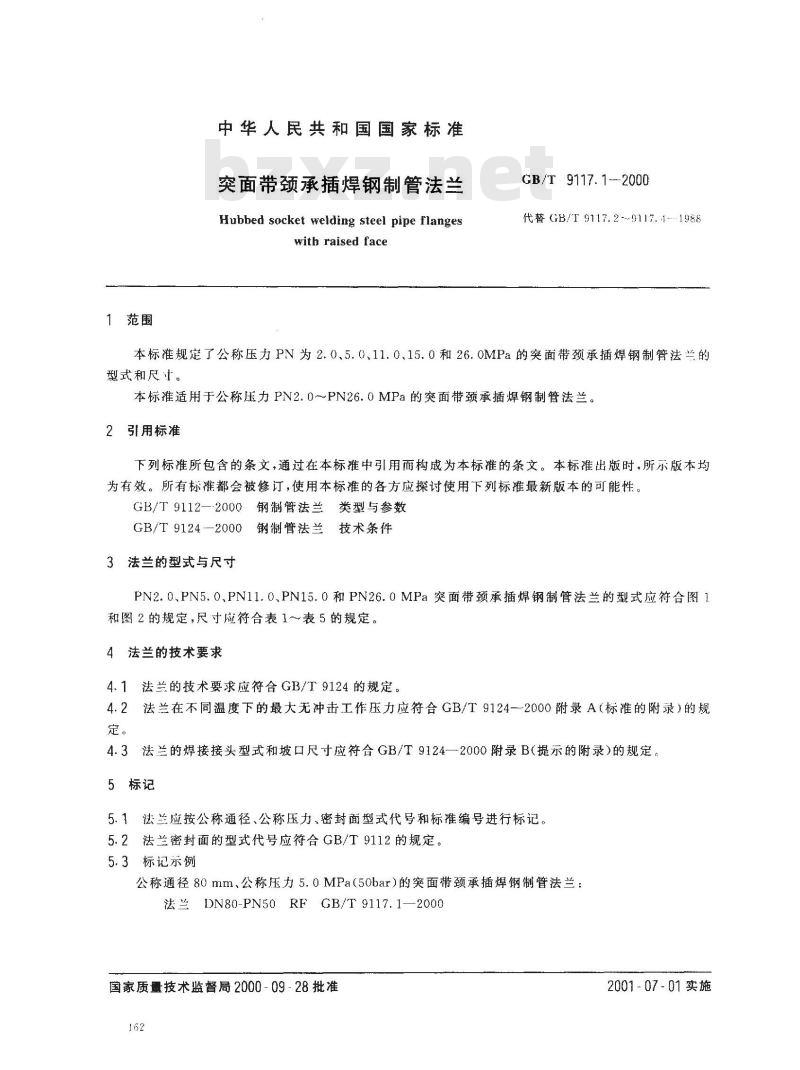

1范围
中华人民共和国国家标准
突面带颈承插焊钢制管法兰
Hubbed socket welding steel pipe flangeswith raised face
GB/T 9117. 1--2000wwW.bzxz.Net
代替 GB/T 9117.2 -9117. --1988本标准规定了公称压力PN为2.0、5.0、11.0、15.0和26.0MPa的突面带颈承插焊钢制管法兰的型式和尺。
本标准适用于公称压力PN2.0~PN26.0MPa的突面带颈承插焊钢制管法兰。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标谁都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9112—-2000钢制管法兰类型与参数GB/T9124-2000钢制管法兰技术条件3法兰的型式与尺寸
PN2.0、PN5.O、PN11.O、PN15.0和PN26.0MPa突面带颈承插焊钢制管法兰的型式应符合图1和图2的规定，尺寸应符合表1～表5的规定。4法兰的技术要求
4.1法兰的技术要求应符合GB/T9124的规定。4.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124--2000附录A（标准的附录）的规定。
4.3法兰的焊接接头型式和坡口尺寸应符合GB/T9124—2000附录B（提示的附录）的规定。5标记
5.1法兰应按公称通径、公称压力、密封面型式代号和标摊编号进行标记。5.2法兰密封面的型式代号应符合GB/T9112的规定。5.3标记示例
公称通径80mm、公称压力5.0MPa(50bar)的突面带颈承插焊钢制管法兰：法兰DN80-PN50 RFGB/T 9117.1—2000国家质量技术监督局2000-09-28批准162
2001-07-01实施
GB/T9117.1--2000

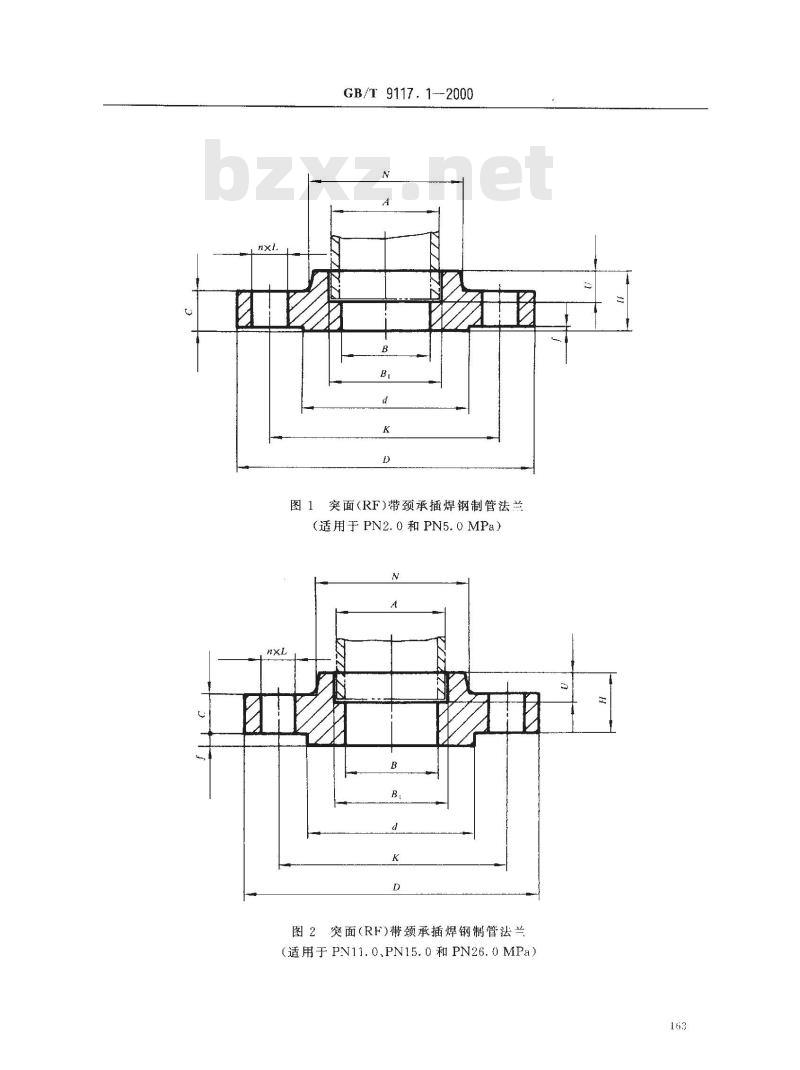

图1突面(RF)带颈承插焊钢制管法兰(适用于PN2.0和 PN5.0 MPa)
图2突面（RF)带颈承插焊钢制管法兰(适用于PN11.0、PN15.0和PN26.0MPa)163
GB/T9117.1—2000

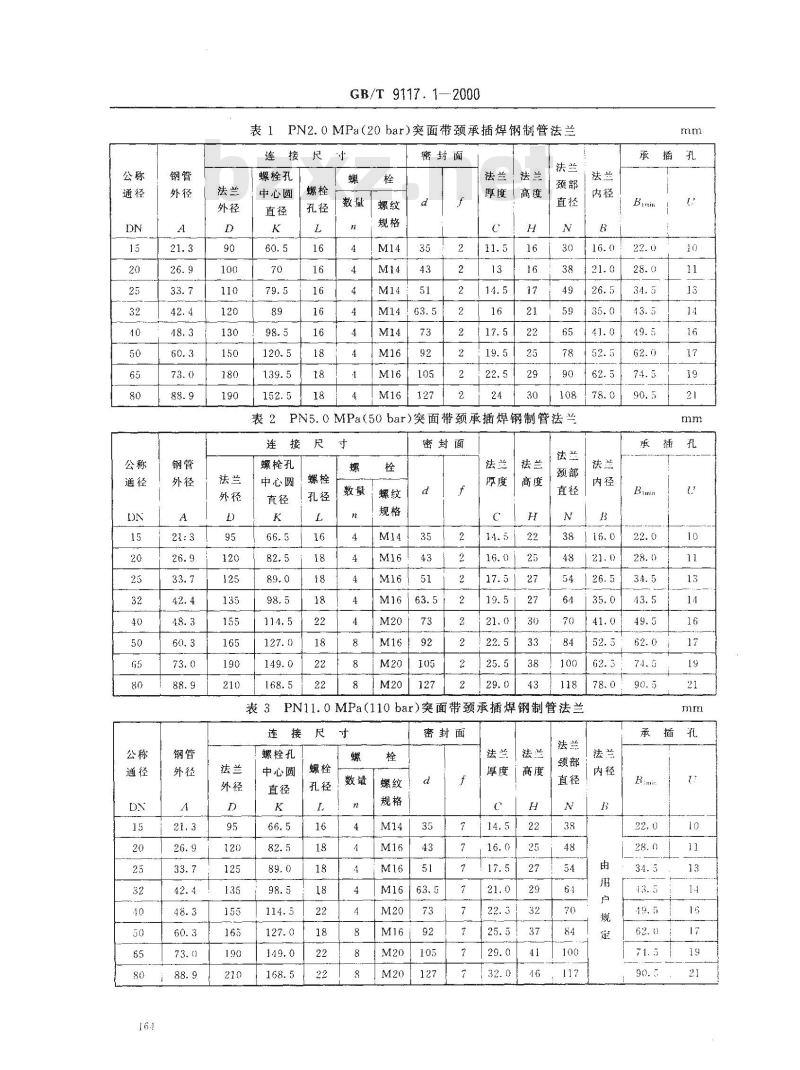

PN2.0MPa（20bar）突面带颈承插焊钢制管法兰表1
螺栓孔
中心圆
密封面
PN5.0MPa（50bar）突面带颈承插焊钢制管法兰接
中心圆
密封面
PN11.0MPa(110bar)突面带颈承插焊钢制管法兰连
螺栓孔
中心圆
密封面
厚度高度
GB/T9117.1:-2000

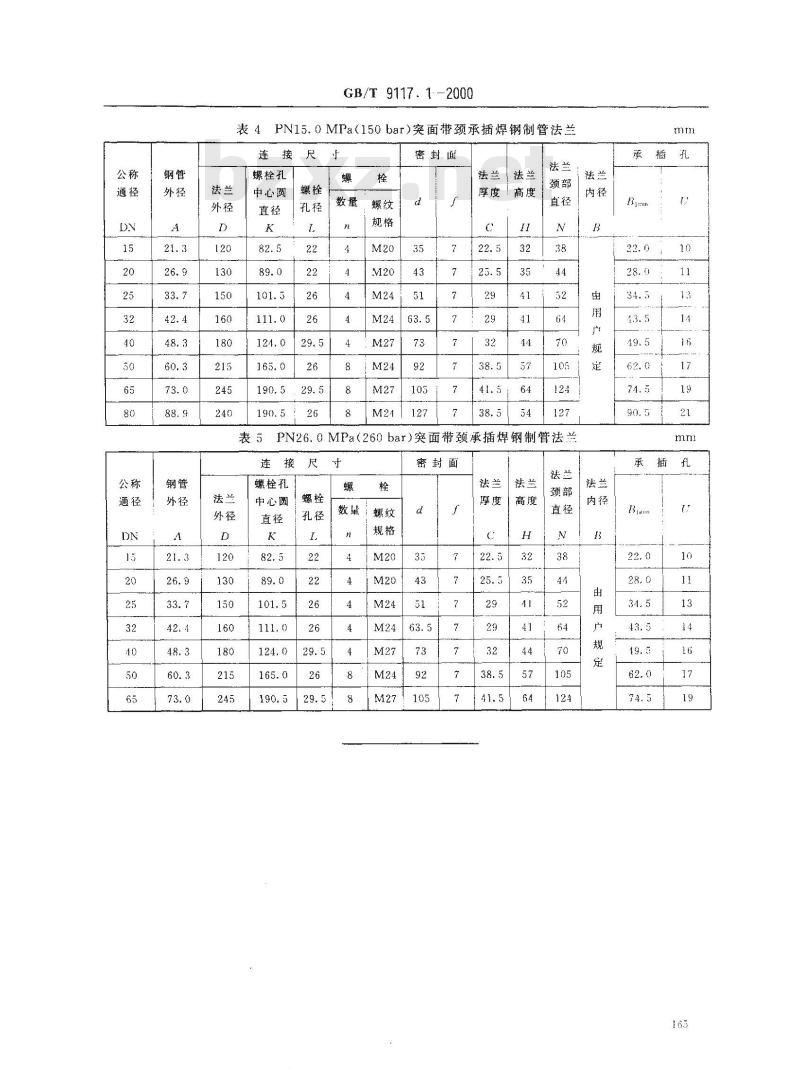

表4PN15.0MPa(150bar）突面带颈承插焊钢制管法兰连
螺栓孔
中心圆
密封面
法兰「法兰
PN26.0MPa（260bar）突面带颈承插焊钢制管法盖连
螺栓孔
中心圆
密封面
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
