【国家标准(GB)】榫槽面对焊钢制管法兰

本网站发布时间： 2024-08-10 00:56:12

GB/T9115.3-2000
现行
　点击下载此标准

基本信息

标准号：
GB/T 9115.3-2000
标准名称：
榫槽面对焊钢制管法兰
标准类别：
国家标准(GB)
英文名称：
Tongue and groove welded steel pipe flanges
标准状态：
现行
发布日期：
2000-09-02
实施日期：
2001-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1.89 MB

手机扫码下载更方便

标准分类号

标准ICS号：
流体系统和通用件>>管道部件和管道>>23.040.60法兰、管接头及其连接件
中标分类号：
机械>>通用零部件>>J15管路附件

关联标准

替代情况：
GB/T 9115.24～9115.30-1988
采标情况：
≈ISO 7005-1-1992

出版信息

出版社：
中国标准出版社
页数：
13页
标准价格：
13.0 元

其他信息

首发日期：
1988-04-25
复审日期：
2004-10-14
起草单位：
机械科学研究院
发布部门：
国家质量技术监督局
主管部门：
中国机械工业联合会
相关标签：
面对钢制法兰

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了公称压力PN为1.6、2.5、4.0、6.3、10.0、16.0MPa和公称压力PN为5.0、11.0、15.0、26.0MPa的榫槽面对焊钢制管法兰的型式和尺寸。本标准适用于公称压力PN1.6～PN26.0MPa的榫槽面对焊钢制管法兰。 GB/T 9115.3-2000 榫槽面对焊钢制管法兰 GB/T9115.3-2000

标准内容

部分标准内容：

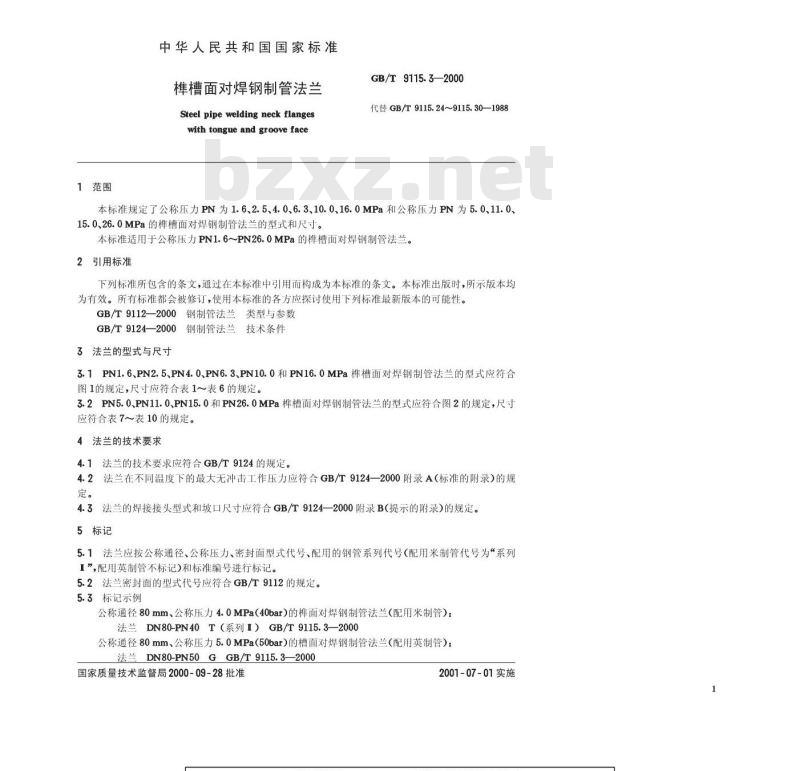

1范围
中华人民共和国国家标准
椎槽面对焊钢制管法兰
Steel pipe welding neck flangeswithtongueandgrooveface
GB/T9115.3—2000
代替GB/T9115.24~9115.30—1988本标准规定了公称压力PN为1.6、2.5、4.0、6.3、10.0、16.0MPa和公称压力PN为5.0、11.0、15.0、26.0MPa的样槽面对焊钢制管法兰的型式和尺寸。本标准适用于公称压力PN1.6～PN26.0MPa的样槽面对焊钢制管法兰。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9112—2000钢制管法兰类型与参数GB/T9124—2000钢制管法兰技术条件3法兰的型式与尺寸
3.1PN1.6、PN2.5、PN4.0、PN6.3、PN10.0和PN16.0MPa样槽面对焊钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表6的规定。3.2PN5.0、PN11.0、PN15.0和PN26.0MPa样槽面对焊钢制管法兰的型式应符合图2的规定，尺寸应符合表7～表10的规定。
4法兰的技术要求
4.1法兰的技术要求应符合GB/T9124的规定。4.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124一2000附录A（标准的附录）的规定。
3法兰的焊接接头型式和坡口尺寸应符合GB/T9124一2000附录B（提示的附录）的规定。4.3
5标记
5.1法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为“系列1”，配用英制管不标记)和标准编号进行标记。5.2法兰密封面的型式代号应符合GB/T9112的规定。5.3标记示例
公称通径80mm、公称压力4.0MPa（40bar)的样面对焊钢制管法兰（配用米制管）：法兰DN80-PN40T（系列I）GB/T9115.32000公称通径80mm、公称压力5.0MPa（50bar）的槽面对焊钢制管法兰（配用英制管）：法兰DN80-PN50GGB/T9115.3—2000国家质量技术监督局2000-09-28批准2001-07-01实施
GB/T9115.3—2000

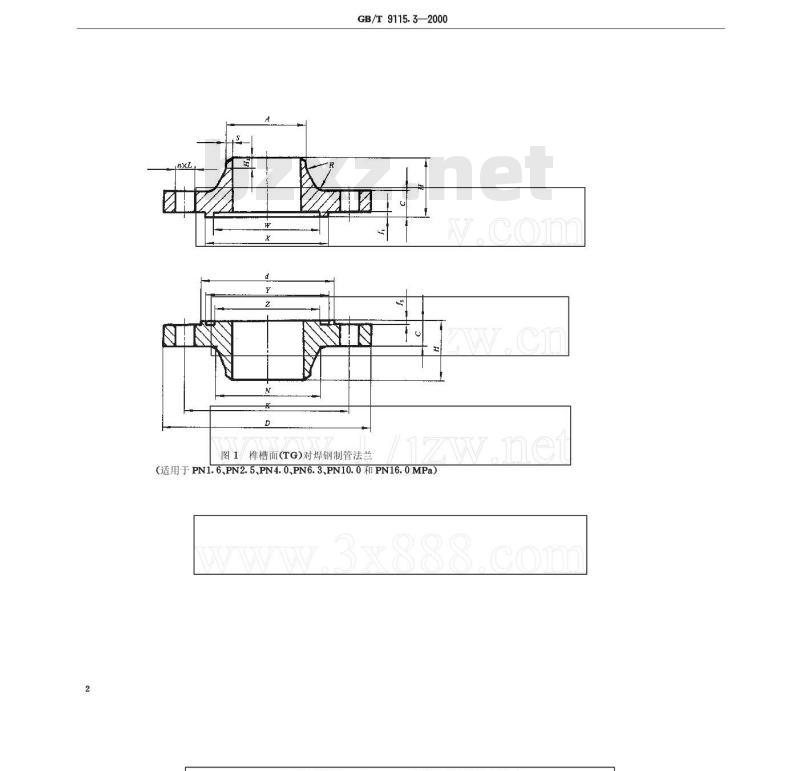

图1样槽面(TG)对焊钢制管法兰
（适用于PN1.6、PN2.5、PN4.0、PN6.3、PN10.0和PN16.0MPa）Wne
3x888.com
法兰焊端
（钢管外径）
系列1
系列I
螺栓孔
中心圆
GB/T9115.3—2000

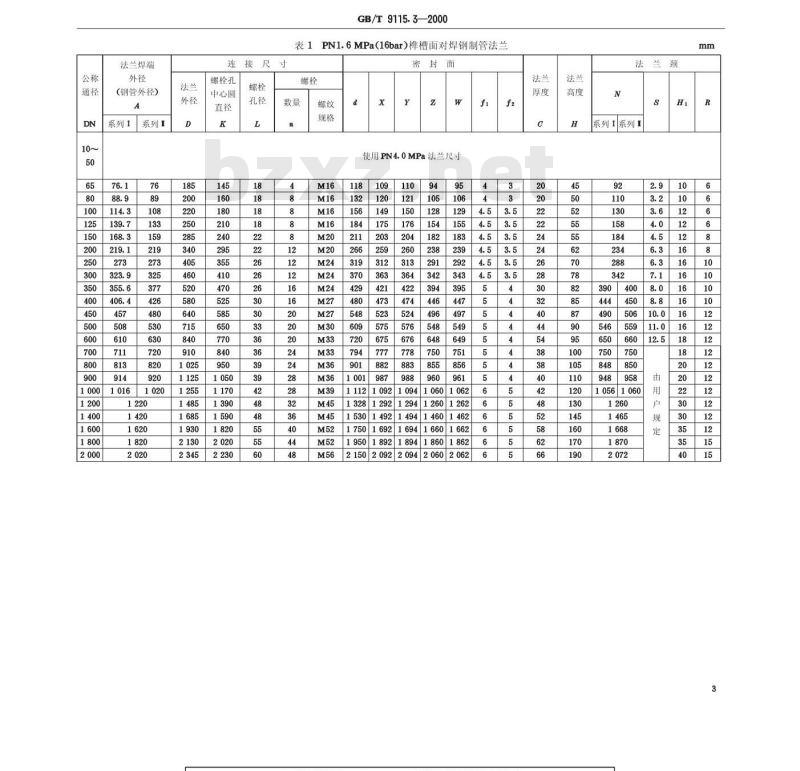

PN1.6MPa(16bar)样槽面对焊钢制管法兰密封面
使用PN4.0MPa法兰尺寸
21502092
系列1系列I
法兰焊端
(钢管外径)
系列1
系列I
螺栓孔
中心圆
GB/T9115.3—2000

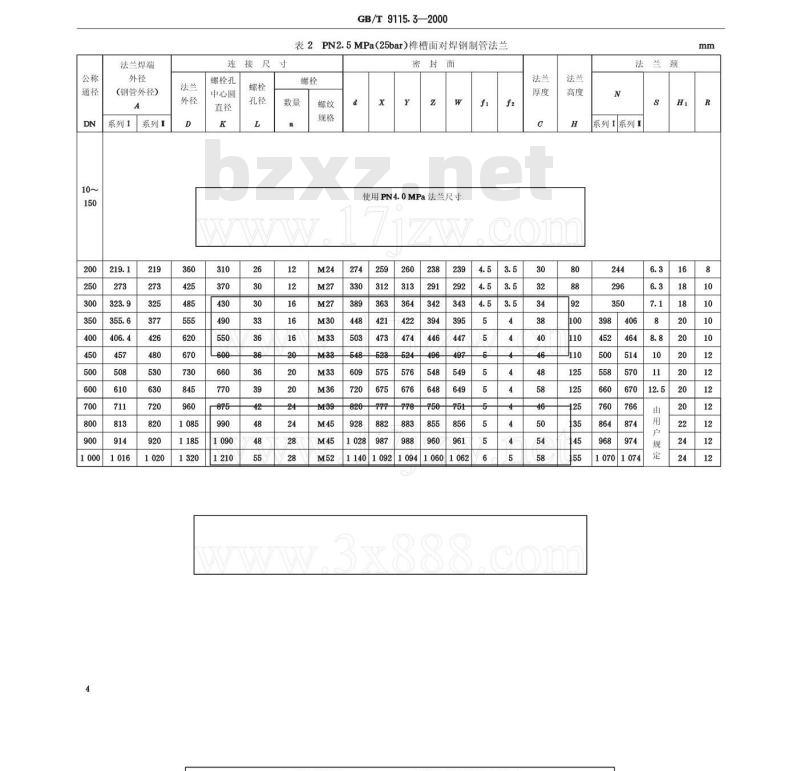

2PN2.5MPa(25bar）样槽面对焊钢制管法兰表2
使用PN4.0MPa法兰尺寸
11401092
系列I
法兰焊端
（钢管外径）
系列1
系列I
螺栓孔
中心圆
GB/T9115.32000

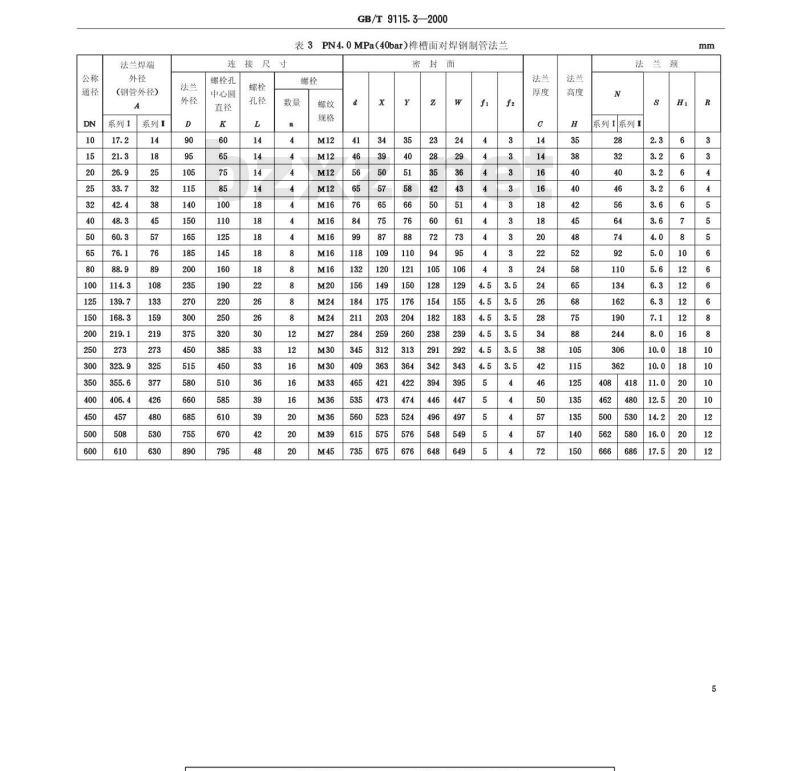

3PN4.0MPa（40bar）样槽面对焊钢制管法兰密封面
系列1系列1
法兰焊端
(钢管外径)
系列1
系列1
连接尺
螺栓孔
中心圆
GB/T9115.3—2000
表4PN6.3MPa(63bar)样槽面对焊钢制管法兰密封
法兰
系列1系列I
法兰焊端
(钢管外径)
系列1
系列1
连接尺
螺栓孔
中心圆
GB/T9115.3—2000
表5PN10.0MPa(100bar）样槽面对焊钢制管法兰密封
系列1系列I
法兰焊端
(钢管外径)
系列1
系列I
螺栓孔
中心圆
GB/T9115.3—2000
表6PN16.0MPa(160bar）样槽面对焊钢制管法兰密封
系列1系列I
GB/T9115.3—2000
图2槽面(TG)对焊钢制管法兰
（适用于PN5.0、PN11.0、PN15.0和PN26.0MPa）9
法兰焊端
(钢管外径)
螺栓孔
中心圆
GB/T9115.32000
PN5.0MPa(50bar)样槽面对焊钢制管法兰密封面
法兰颈
法兰焊端
(钢管外径)www.bzxz.net
螺栓孔
中心圆
GB/T9115.3—2000
PN11.0MPa(110bar）样槽面对焊钢制管法兰寸
703.5692.5
密封面
法兰焊端
（钢管外径)
螺栓孔
中心圆
GB/T9115.3—2000
表9PN15.0MPa(150bar）样槽面对焊钢制管法兰接尺
密封面
使用PN26.0MPa尺寸
128.5106.5
703.5692.5
法兰
