【国家标准(GB)】 突面带颈螺纹钢制管法兰

GB/T 9114--2000
本标准是GB/T9114.1~9114.3—1988《突面带颈螺纹钢制管法兰》的修订版。本标准在参照ISO7005-1：1992《金属法兰第1部分：钢法兰》等国际、国外先进标准的基础上，结合国内使用情况，对原标推进行了如下修改：1对原标准的构成形式做了适当调整。由原来的一种法兰型式、一种密封面型式和一个压力等级构成一个标推，改为一种法兰型式、一-种密封面形式和所有压力等级构成个标准，这样将原来的3个标准压缩到1个。
2对原标准的内容做了较大的增补和扩充。原标准中只有PNO.6、PNI.0、PNI.6和PN2.5MPa四个压力等级的法兰尺寸。修订后的法兰标准除增加了压力等级属于欧洲体系的PN4.0MPa的法兰尺寸外，还增加了压力等级属于美洲体系的PN2.0、PN5.0、PN11.0和PN15.0MPa的法兰尺寸，扩大了标准的适用范围。
3对原标准中的某些尺寸，如螺栓规格、密封面尺寸和螺栓孔径等按1SO7005-1：1992做了适当的修改。
4将原标准中的密封面“凸面”改为“突面”。本标准中PN0.6、PN1.0、PN1.6、PN2.5和PN4.0MPa法兰尺寸属于欧洲法兰体系；PN2.0、PN5.0、PN11.0和PN15.0MPa法兰尺寸属于美洲法兰体系；这些法兰尺寸均与欧洲和美洲相应压力等级的法兰尺寸五换。
本标准中 PN0. 6、PN1. 0、PN1. 6、PN2. 5、PN4. 0 MPa 和 PN2. 0、PN5.0、PN11. 0、PN15. 0 MPa 的法兰尺寸与1SO7005-1：1992法兰尺寸等同。本标准的编写格式与ISO7005-1：1992不同，之所以采用目前的编写格式，主要是考虑使用方便和标准贯彻中的继承性。
本标准自实施之日起，同时代替GB/T9114.1~9114.3-1988。本标准由全国管路附件标准化技术委员会归口。本标由全国管路附件标准化技术委员会负责解释。本标准起草单位：机械科学研究院、全国化工设备设计技术中心站、渐江超达阀门股份有限公司、天津金鼎管道有限公司、无锡市石化通用件厂。本标准主要起草人：李俊英、虞军、余方、邱晓来、闵志青、李仁兴。本标准于1988年首次发布，2000年首次修订。1范围
中华人民共和国国家标准
突面带颈螺纹钢制管法兰
Hubbed screwed steel pipe Tlanges with raised faceGB/T9114-2000
代替GB/T 9114.1~-9111.31988
本标准规定了公称压力PN为0.6、1.0、1.6、2.5、4.0MPa和公称压力PV为2.0、5.0.11.0、15.0MPa的突面带颈螺纹钢制管法兰的型式和尺寸。本标准适用于公称压力PNO.6～PN15.0MPa的突面带颈螺纹钢制管法兰。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版附，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T7306.1--200055\密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（eqVIS(）7-l:1994）(B/T7306.2--200055°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（cV1S(）7-1：1994）GB/T91122000钢制管法兰类型与参数GB/T9124-2000钢制管法兰技术条件GB/T12716-199160°圆锥管螺纹3法兰的型式与尺寸
3.1PN0.6、PN1.0、PN1.6、PN2.5和PN4.0MPa突面带颈螺纹钢制管法兰的型式应符合图1的规，尺寸应符合表1～表3的规定
3.2PNV2.0和PN5.0MPa突面带颈螺纹钢制管法的型式应符合图2的规定，尺寸应符合表4和表5的规定，
3.3PN11.0和PN15.0MPa突面带颈螺纹钢制管法兰的型式应符合图3的规定，尺应符合表6和表7的规定。
4法兰的螺纹
4.1PN0.6、PN1.0、PN1.6、PN2.5和PN4.0MPa的螺纹法兰应采用符合GB/T7306.1规定的55°圆柱管螺纹或GB/T7306.2规定的55°圆锥管螺纹；PN2.0、PN5.0、PN11.0和PV15.0MPa的螺纹法应采用符合GB/T12716规定的60°圆锥管螺纹；特殊规定除外。4.2螺纹轴线应与法兰轴线同心，其偏差不应超过5mm/m。PN0.6～PN4.0MPa的法兰不带埋头孔螺纹应倒角至法兰背面的螺纹大径处，角度与螺纹轴线近似成45°。PN5.0～PN15.0MPa的法兰背面应加工埋头孔，螺纹应倒角至埋头孔内径处，角度与螺纹轴线近似成45°。螺纹倒角利头孔倒角均应与螺纹同心
4.3螺纹的检测应符合有关标准的规定。国家质量技术监督局2000-0928批准54
2001~0701实施

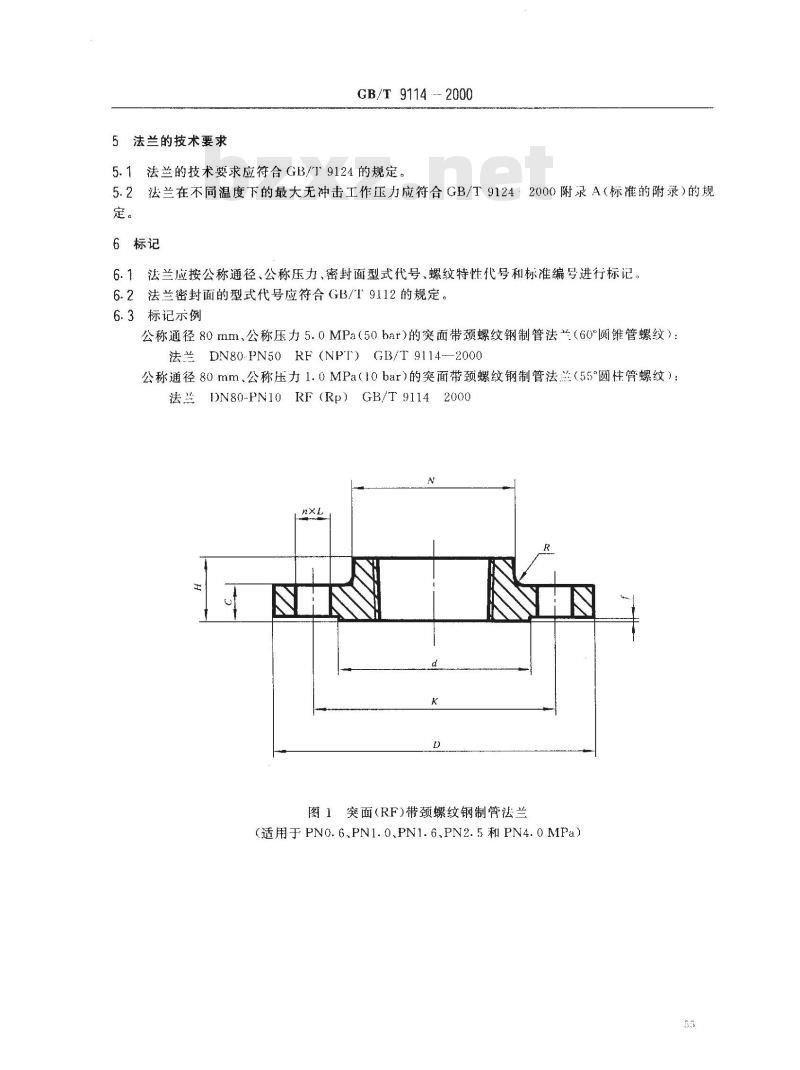

5法兰的技术要求
GB/T 9114 --- 2000
5.1法兰的技术要求应符合GB/9124的规定。5.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124·2000附录A（标准的附录）的规定。
6标记
6.1法兰应按公称通径、公称压力、密封面型式代号、螺纹特性代号和标准编号进行标记。6.2法兰密封面的型式代号应符合GB/T9112的规定。6.3标记示例
公称通径80mm、公称压力5.0MPa（50bar）的突面带颈螺纹钢制管法兰（60°圆锥管螺纹）：法兰 DN80-PN50 RF（NPT） GB/T 9114-—2000公称通径80mm、公称压力1.0MPa（10bar）的突面带颈螺纹钢制管法（55°圆柱管螺纹）：法兰 DN80-PN10 RF(Rp） GB/T 9114 20002x
图1突面(RF)带颈螺纹钢制臂法兰(适用于PN0.6、PN1.0、PN1.6、PN2.5和PN4.0MFa)GB/T9114--2000
GB/T9114—2000
GB/T91142000
GB/T9114—2000
图2突面(RF)带颈螺纹钢制管法兰（适用于PN2.0和PN5.0MPa）
图3突面（(RF)带颈螺纹钢制管法兰(适用于PN11.0和PN15.0MPa)
9114-2000免费标准下载网bzxz
mr-pmar
9114—2000
2—２
9114—2000
GB/T 9115.1~9115.4—2000
本标准是GB/T9115.19115.36—1988《对焊钢制管法兰》的修订版。本标准由以下4部分组成：
GB/T9115.1—-2000平面、突面对焊钢制管法兰GB/T9115.2-2000凹凸面对焊钢制管法兰GB/T9115.3--2000样槽面对焊钢制管法兰GB/T9115.4—2000环连接面对焊钢制管法兰本标准在参照1S07005-1：1992《金属法兰第1部分：钢法兰》等国际、国外先进标准的基础上，结合国内使用情况，对原标准进行了如下修改：1对原标准的构成形式做了较大调整。由原来的一种法兰型式、一种密封面型式和-个压力等级构成一个标推，改为一种法兰型式、种或二种密封面型式和所有压力等级构成··个标准，这样将原来的36个标准压缩到4个。
2对原标准的内容做了较大的增补和扩充。原标准中压力等级属于欧洲法兰体系的法兰尺寸仅为PNO.25、PNO.6、PN1.0、PN1.6、PN2.5和PN4.0MPa六个公称压力等级，并且只适用于“英制管”的连接，不能满足使用要求。修订后的法兰标准除增加了PN6.3、PN10.0和PN16.0MPa三个公称压力等级的法兰尺寸外，还补充了适用于“米制管”连接的钢管尺寸，扩大了标准的适用范围。3对原标准中的压力等级进行了适当调整。将属于美洲体系的两个压力等级PN10.0和PN25.0MPa按ISO7005-1：1992分别调整为PN11.0和PN26.0MPa。调整的目的是为了避免与欧洲法兰体系相应压力等级的法兰尺寸混淆。4对原标准中的某些尺寸，如法兰厚度、密封面尺寸、螺栓规格、螺栓孔径等按ISO7005-1：1992做了适当的修改。
5将原标准中的密封面“凸面”改为“突面”，并将平面、突面法兰尺寸统一在一个标推中。本标准中PN0.25、PNO.6、PN1.0,PN1.6、PN2.5、PN4.0、PN10.0和 PN16.0 MPa法兰尺寸属于欧洲法兰体系；PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.0MPa法兰尺寸属于美洲法兰体系；这些法兰尺寸均可与欧洲和美洲相应压力等级的法兰尺寸互换。本 标准中 PNO.25、PNO.6、PN1.0、PN1.6,PN2.5、PN4、0 MPa（系列1)和 PN2.0、PN5.0、PN11.0、PN15.0、PN26.0.PN42.0MPa的法兰尺寸与ISO7005-1:1992法兰尺寸等同。本标准的编写格式与ISO7005-1：1992不同，之所以采用目前的编写格式，主要是考虑使用方便和标准贯彻中的继承性。
本标准自实施之日起，同时代替GB/T9115.1~9115.36—1988。本标准由全国管路附件标化技术委员会归。本标准起草单位：机械科学研究院、全国化工设备设计技术中心站、钢铁设计研究总院、浙江超达阀门股份有限公司、天津金鼎管道有限公司。本标准主要起草人：李俊英、虞军、应道宴、舒宗汉、余方、邱晓来、闵志青、王汉州。本标准于1988年首次发布，2000年第一次修订。64
