【国家标准(GB)】平面、突面整体钢制管法兰

本网站发布时间： 2024-08-10 01:05:44

GB/T9113.1-2000
现行
　点击下载此标准

基本信息

标准号：
GB/T 9113.1-2000
标准名称：
平面、突面整体钢制管法兰
标准类别：
国家标准(GB)
英文名称：
Flat face and raised face integral steel pipe flanges
标准状态：
现行
发布日期：
2000-09-02
实施日期：
2001-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
332.80 KB

标准分类号

标准ICS号：
流体系统和通用件>>管道部件和管道>>23.040.60法兰、管接头及其连接件
中标分类号：
机械>>通用零部件>>J15管路附件

关联标准

替代情况：
GB/T 9113.1～9113.8-1988
采标情况：
≈ISO 7005-1-1992

出版信息

出版社：
中国标准出版社
页数：
14页
标准价格：
13.0 元

其他信息

首发日期：
1988-04-25
复审日期：
2004-10-14
起草单位：
北京阀门研究所
归口单位：
全国管路附件标准化技术委员会
发布部门：
国家质量技术监督局
主管部门：
中国机械工业联合会
相关标签：
平面整体钢制法兰

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了公称压力PN为0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0MPa和公称压力PN为2.0、5.0、11.0、15.0、26.0、42.0MPa的平面、突面整体钢制管法兰的型式和尺寸。本标准适用于公称压力PN0.6～PN42.0MPa的平面、突面整体钢制管法兰。 GB/T 9113.1-2000 平面、突面整体钢制管法兰 GB/T9113.1-2000

标准内容

部分标准内容：

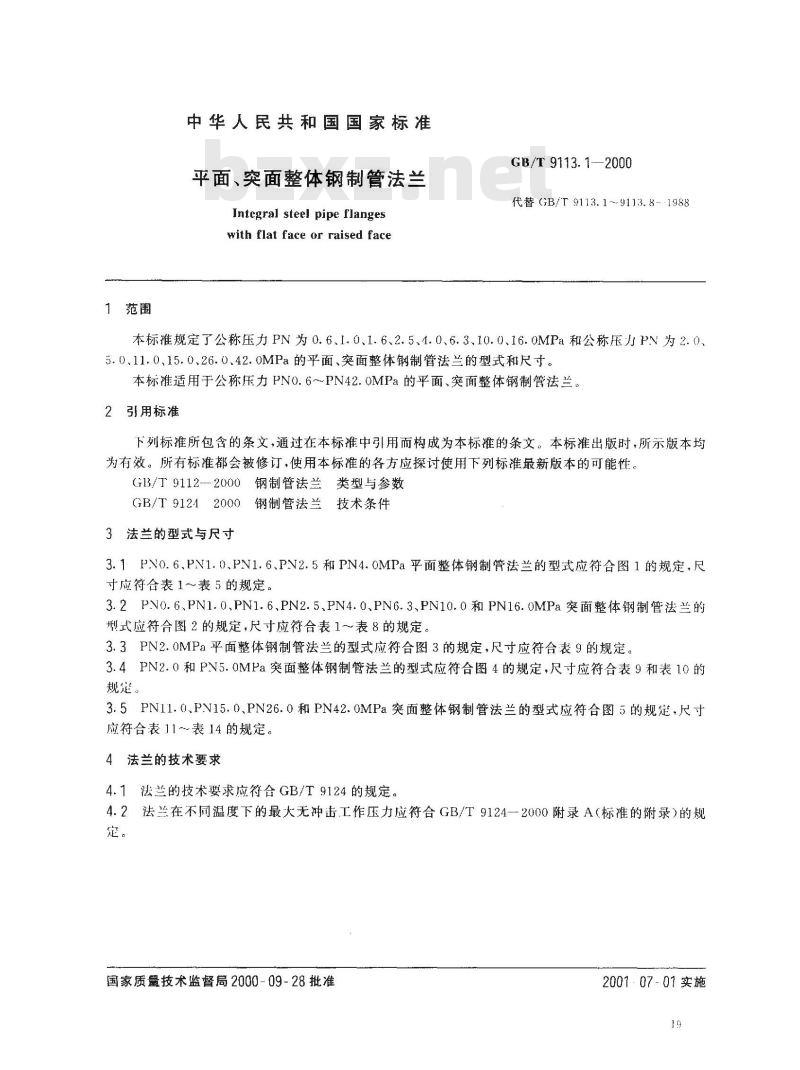

1范围
中华人民共和国国家标准
平面、突面整体钢制管法兰
Integral steel pipe flanges
with flat face or raised faceGB/T 9113.1-—2000
代替(GB/T 9113.1~9113.8-- 1988本标准规定了公称压力PN为0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0MPa和公称压力PN为2.0、5.0、11.0、15.0、26.0、42.0MPa的平面、突面整体钢制管法兰的型式和尺寸。本标准适用于公称压力PNO.6～PN42.OMPa的平面、突面整体钢制管法兰。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G13/T9112---2000钢制管法兰类型与参数GB/T91242000钢制管法兰技术条件3法兰的型式与尺寸
3.1PNO.6、PN1.0、PN1.6、PN2.5和PN4.OMPa平面整体钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表5的规定。
3.2PNO.6、PN1.0.PN1.6、PN2.5.PN4.0、PN6.3、PN10.0和PN16.0MPa突面整体钢制管法兰的型式应符合图2的规定，尺寸应符合表1～表8的规定。3.3PN2.0MPa平面整体钢制管法兰的型式应符合图3的规定，尺寸应符合表9的规定。3.4PN2.0和PV5.0MPa突面整体钢制管法兰的型式应符合图4的规定，尺寸应符合表9和表10的规定。
3.5PN11.0、PN15.0、PN26.0和PN42.0MPa突面整体钢制管法兰的型式应符合图5的规定.尺寸应符合表11～表14的规定。
4法兰的技术要求
4.1法兰的技术要求应符合GB/T9124的规定4.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124一2000附录A（标准的附录）的规定。
国家质量技术监督局2000-09-28批准2001-07-01实施
GB/T9113.1-2000

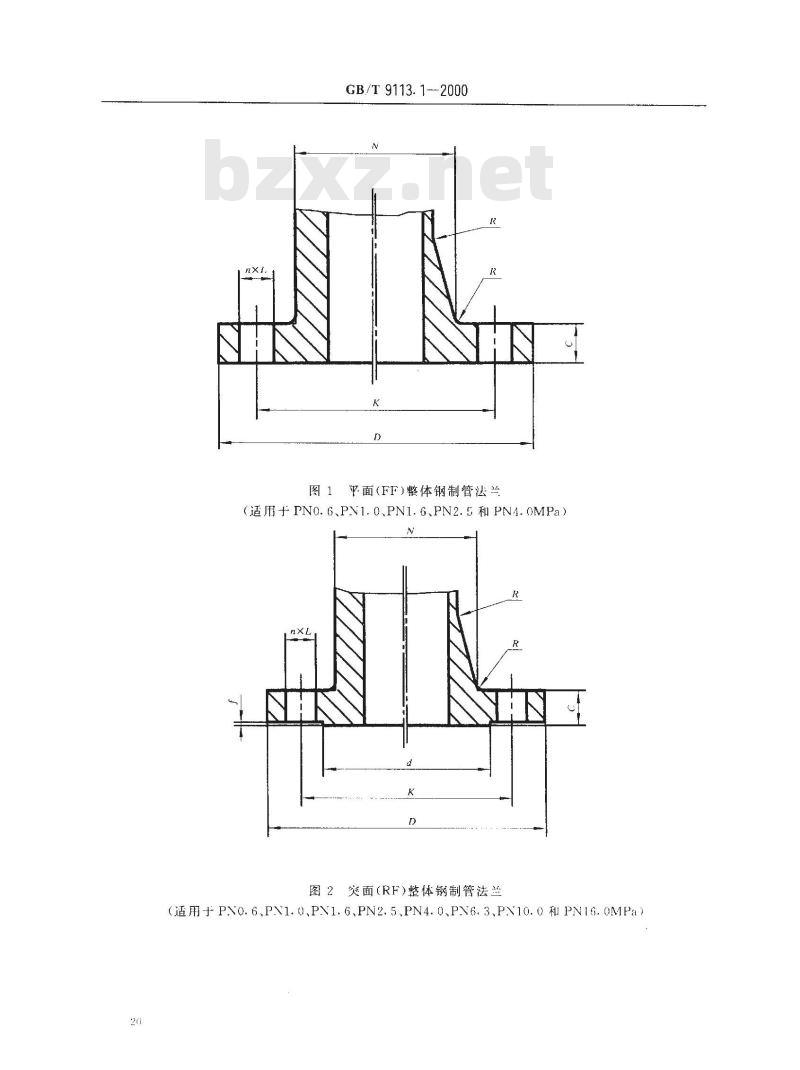

平面（FF)整体钢制管法兰
（适用+PN.6、PN1.0、PN1.6、PN2.5和PN4.0MPa）nxL
图2突面（RF）整体钢制管法兰
(适用十 PNO. 6、PN1. 0,PN1. 6、PN2. 5,PN4. 0、PN6. 3、PN10. 0 和 PN16. 0MPa)公称
GB/T9113.1—2000
PNO.6MPa（6bar）平面、突面整体钢制管法兰连接尺小
螺栓孔
中心圆
密封面
法兰颈
GB/T 9113. 1—2000

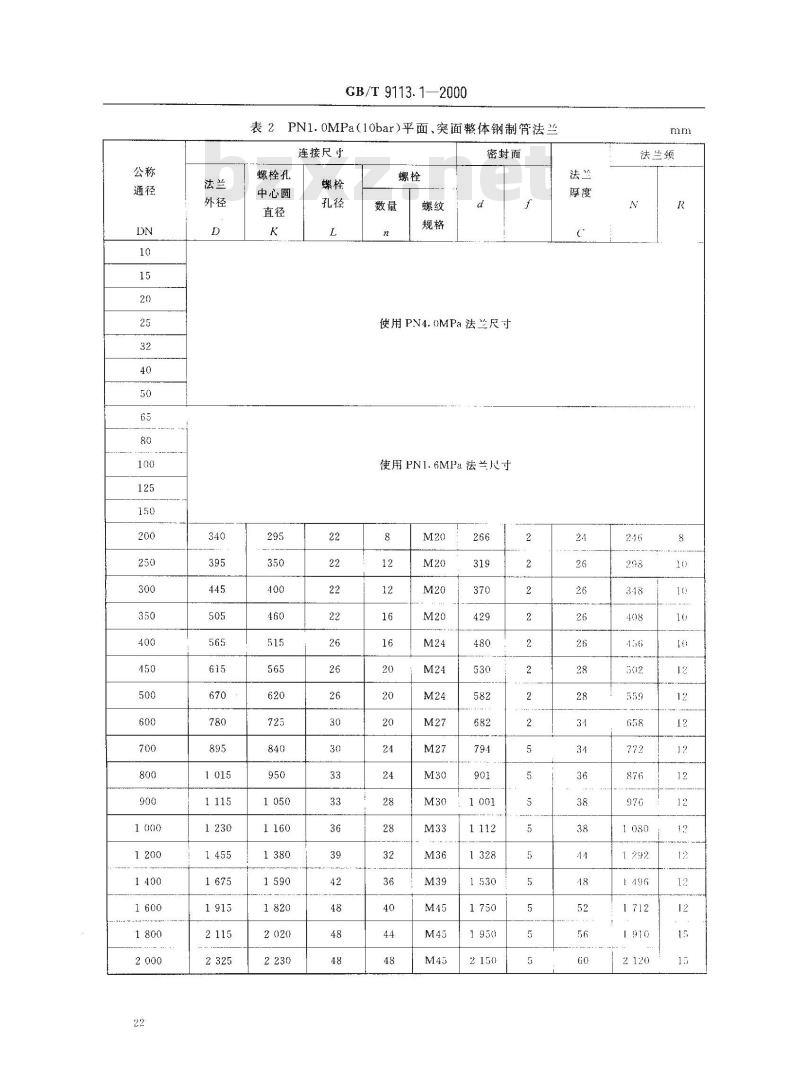

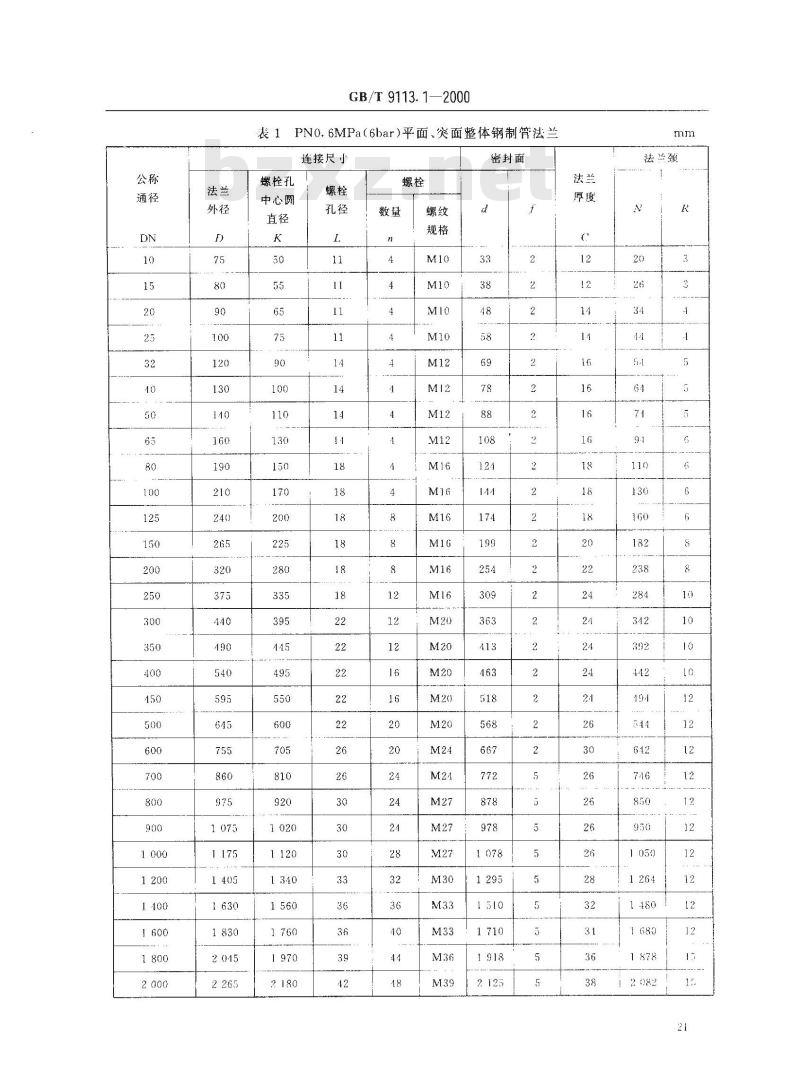

表2PN1.OMPa(10bar)平面、突面整体钢制筒法兰连接尺寸
螺栓孔
中心圆
密封面
使用PN4.OMPa法兰尺寸
使用PN1.6MPa法兰尺寸
法兰颈
GB/T9113.1—2000

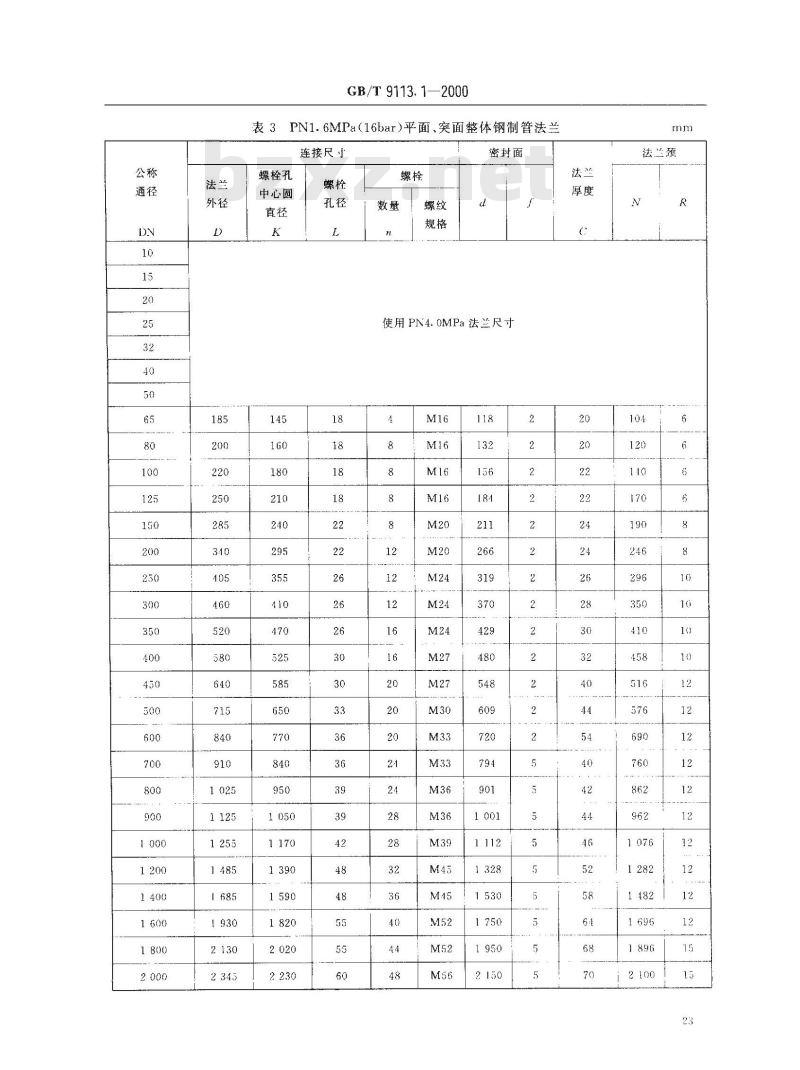

表3PN1.6MPa（16bar）平面、突面整体钢制管法兰连接尺寸
螺栓孔
中心圆
密封面
使用PN4.OMPa法兰尺寸
法兰预
GB/T9113.1—2000
表4PN2.5MPa（25bar）平面、突面整体钢制管法兰连接尺寸
螺栓孔
中心圆
密封面
使用PN4.OMPa法兰尺寸
法兰颈
GB/T 9113. 1—2000
表5PN4.OMPa（40bar）平面、突面整体钢制管法兰连接尺寸
螺栓孔
中心圆
密封面
PN6.3MPa（63har）突面整体钢制管法盖连接尺
螺栓孔
中心圆
密封面
.........
法益颈
法兰颈
GB/T9113.1—2000
PN10.0MPa(100bar）突面整体钢制管法兰表
连接尺寸
螺栓孔
中心圆
螺栓孔
中心圆
密封面
PN16.OMPa（160bar）突面整体钢制管法兰连接尺寸
密封面Www.bzxZ.net
法兰预
法款颈
GB/T9113.1-—2000
图3平面(FF)整体钢制管法兰
（适用于PV2.OMPa）
图4突面（RF)整休钢制管法兰
（适用于PN2.0和PN5.0MPa）
GB/T9113.1—2000
PN2.OMPa（20bar)平面、突面整体钢制管法兰连接尺手
螺栓孔
中心圆
密封面
PN5.OMPa（50bar）突面整体钢制管法兰连接尺寸
螺栓孔
中心圆
密封面
法蓝预
泌兰颜
GB/T 9113. 1-2000
图5突面(RF)整体钢制管法兰
(适用于PN11.0、PN15.0、PN26.0和PN42.0MPa)表11PN11.0MPa(110bar)突面整体钢制管法兰连接尺小
螺栓孔
中心圆
密封面
GB/T9113.1-2000
表12PN15.0MPa（150bar）突面整体钢制管法兰连接尺寸
螺栓孔
中心圆
螺栓孔
中心圆
密封面
使用PN26.0MPa法兰尺寸
PN26.0MPa(260bar）突面整体钢制管法兰连接尺寸
密封面
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
