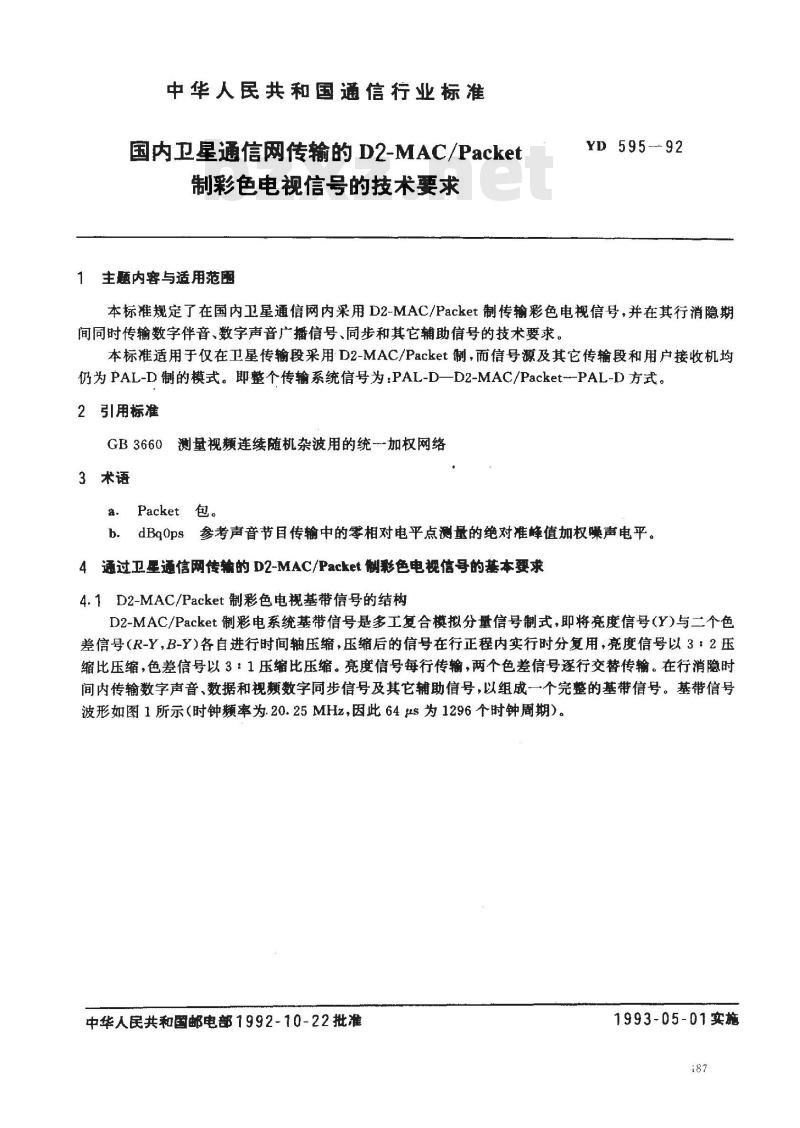

中华人民共和国通信行业标准
国内卫星通信网传输的D2-MAC/Packet制彩色电视信号的技术要求
1主题内容与适用范围
YD595-92
本标准规定了在国内卫星通信网内采用D2-MAC/Packet制传输彩色电视信号，并在其行消隐期间同时传输数字伴音、数字声音广播信号、同步和其它辅助信号的技术要求。本标准适用于仅在卫星传输段采用D2-MAC/Packet制，而信号源及其它传输段和用户接收机均仍为PAL-D制的模式。即整个传输系统信号为：PAL-D一D2-MAC/Packet-PAL-D方式。2引用标准
GB3660测量视频连续随机杂波用的统-加权网络3术语
a. Packet 包。
bdBqops参考声音节目传输中的零相对电平点测量的绝对准峰值加权噪声电平。4通过卫星通信网传输的D2-MAC/Packet制彩色电视信号的基本要求4.1D2-MAC/Packet制彩色电视基带信号的结构D2-MAC/Packet制彩电系统基带信号是多工复合模拟分量信号制式，即将亮度信号（Y）与二个色差信号（R-Y,B-Y)各自进行时间轴压缩，压缩后的信号在行正程内实行时分复用，亮度信号以3：2压缩比压缩，色差信号以3：1压缩比压缩。亮度信号每行传输，两个色差信号逐行交替传输。在行消隐时间内传输数字声音、数据和视数字同步信号及其它辅助信号，以组成一个完整的基带信号。基带信号波形如图1所示（时钟颊率为.20.25MHz，因此64μs为1296个时钟周期）。中华人民共和国邮电部1992-10-22批准1993-05-01实施
YD 595-92

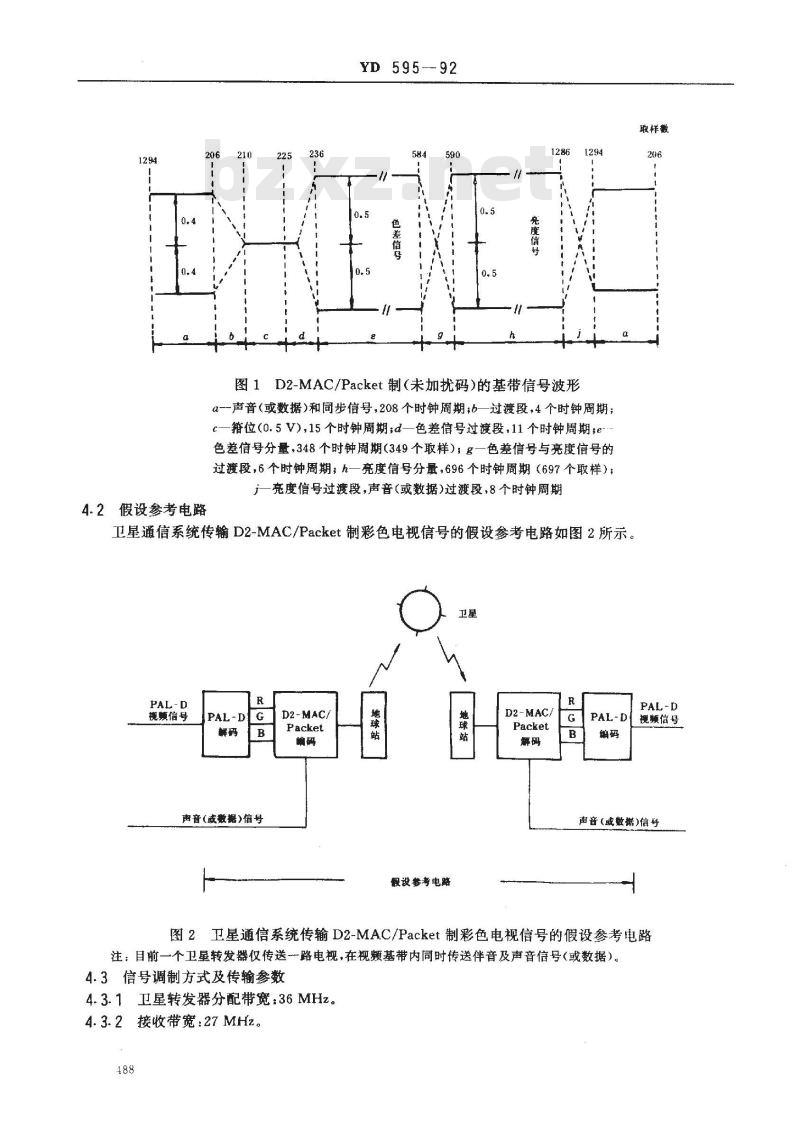

图1D2-MAC/Packet制（未加扰码）的基带信号波形a--声音（或数据)和同步信号，208个时钟周期；b一过渡段，4个时钟周期；c一籍位(0.5V),15个时钟周期;d—色差信号过渡段，11个时钟周期se-色差信号分量，348个时钟周期（349个取样）；g一色差信号与亮度信号的过渡段，6个时钟周期，h一亮度信号分量，696个时钟周期（697个取样）；j一亮度信号过渡段，声音（或数据)过渡段，8个时钟周期4.2假设参考电路
卫星通信系统传输D2-MAC/Packet制彩色电视信号的假设参考电路如图2所示。卫星
视频信号
声音或数据)信号
D2-MAC/
Packet
地球站
l设参考电路Www.bzxZ.net
D2-MAC/
Packet
取样数
视频信号
声音(或数据)信号
图2卫星通信系统传输D2-MAC/Packet制彩色电视信号的假设参考电路注：目前一个卫星转发器仅传送一一路电视，在视频基带内同时传送伴音及声音信号（或数据）。4.3信号调制方式及传输参数
4.3.1卫星转发器分配带宽：36MHz。4.3.2接收带宽：27MHz。
YD595—92
能量扩散：能量扩散加到基带信号上。4.3.3
波形：与帧信号同步，频率为25士2Hz的对称三角波。信号幅度：在有视频信号时调频产生1MHz的峰峰频偏，在没有视频信号时调频要自动扩展成2MHz峰峰频偏。4.3.4卫星通信调制方式：调频。4.3.5视颊峰峰调制频偏：22MHz。4.3.6载频的调制
被基带视频信号频率调制的载频，当亮度信号电平从黑到白过渡时对应于接收机输人端上载频的频率增高。
频率调制器必须传输调制信号中包含的直流分量。与基带信号的位基准对应的载频。给定为：f=f.+fa
式中.。通道中心频率，
f—由能量扩散信号引入的瞬时赖偏。5视频信号传输指标容限
5.1介入增益
介入增益应在士0.5dB范围内。
介入增益随时间变化应不超过以下界限：短时间(1s)士0.2dB;
中时间(1 h)±0.5 dB。
5.2噪声
5.2.1连续随机加权信噪比（按GB3660加权网络加权）在99%以上时间应不低于以下数值：亮度信噪比：47.8dB（4级质量）：44.2dB(3.5级质量）。
5.2.2周期性噪声：在包含低次谐波的电源交流声时，其信噪比应不低于35dB。5.2.3脉冲干扰噪声：对于偶尔或不经常发生的脉冲干扰噪声，其信噪比应不低于25dB。5.3非线性失真
亮度信号非线性失真应不劣于7%。微分相位（DP)失真应不劣于士5。微分增益(DG)失真应不劣于士5%。5.4线性失真
视频频率响应在图3规定的容限范围内。+0.7
率,MHz
图3视频信号频率响应容限

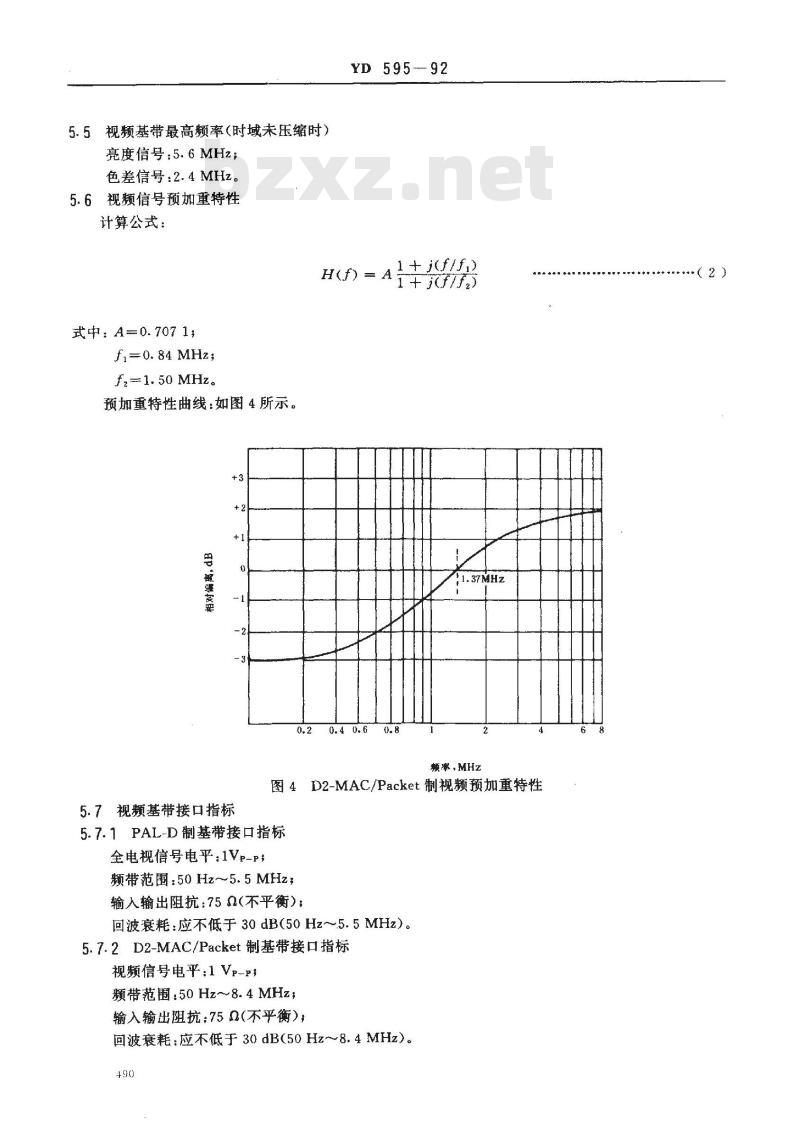

5.5视频基带最高频率（时域未压缩时）亮度信号：5.6MHz；
色差信号：2.4MHz。
5.6视频信号预加重特性
计算公式：
YD595-92
1+(f/f)
H(f) = A
1 + j(f/f,)
式中：A=0.7071:
fi = 0. 84 MHz;
fz -- 1. 50 MHz。
预加重特性曲线：如图4所示。
频率，MHz
图4D2-MAC/Packet制视频预加重特性5.7视频基带接口指标
5.7.1PAL-D制基带接口指标
全电视信号电平：1Vp-Pz
频带范围：50Hz～5.5MHz；
输入输出阻抗：75Q（不平衡）；回波衰耗：应不低于30dB（50Hz~5.5MHz）。5.7.2D2-MAC/Packet制基带接口指标视频信号电平：1Vp-P，
频带范围：50Hz～8.4MHz；
输入输出阻抗：75Q（不平衡），回波衰耗：应不低于30dB(50Hz～8.4MHz）。490
（2）
YD 595-—92

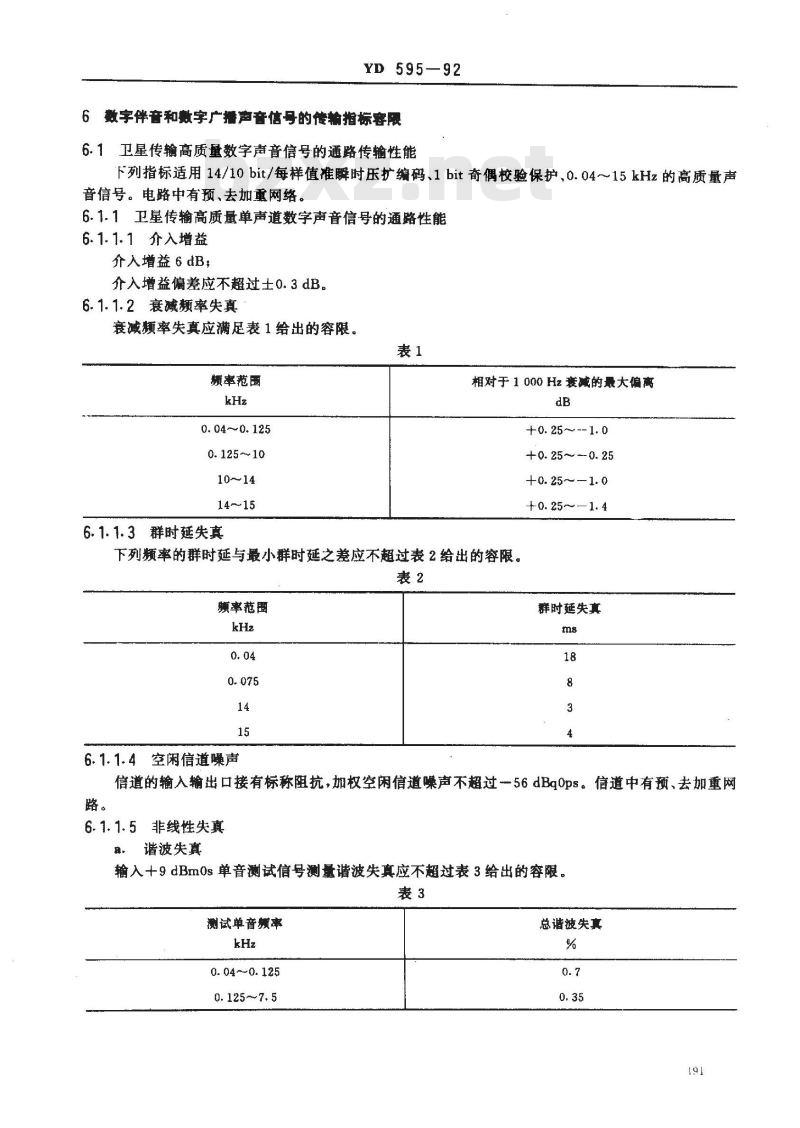

6数字伴音和数字广播声音信号的传输指标容限6.1卫星传输高质量数字声音信号的通路传输性能下列指标适用14/10bit/每样值准瞬时压扩编码、1bit奇偶校验保护,0.04～15kHz的高质量声音信号。电路中有预、去加重网络。6.1.1卫星传输高质量单声道数字声音信号的通路性能6.1.1.1介入增益
介入增益6dB；
介入增益偏差应不超过士0.3dB
6.1.1.2衰减颊率失真
衰减频率失真应满足表1给出的容限。表1
频率范国
0.04~0.125
6.1.1.3群时延失真
相对于 1 000 Hz 衰减的最大偏离dB
+0. 25~ --1. 0
+0. 25 ~ -- 0. 25
+0. 25~-1. 0
+0. 25~~—1. 4
下列频率的群时延与最小群时延之差应不超过表2给出的容限。表2
率范围
6.1.1.4空闲信道噪声
群时延失真
信道的输入输出口接有标称阻抗，加权空闲信道噪声不超过-56dBqOps。信道中有预、去加重网路。
非线性失真
谐波失真
输入十9dBmOs单音测试信号测量谐波失真应不超过表3给出的容限。表3
测试单音烘率
0. 04-~0.125
0.125~7.5
总谐波失真
b。带内寄生信号
YD 595--92
把0.04～15kHz频带范围内电平为0dBm0的正弦信号接到信道输入口，在信道输出口测量信号以外的寄生信号电平应低于一50dBms。6、1.2卫星传输高质量立体声数字声音信号时对通路性能的附加要求6.1.2.1左声道和右声道增益偏差左(L)声道和右(R)声道增益偏差的绝对值应不超过表4给出的容限。表4
频率范围
0.04~0.125
0. 125～10
6.1.2.2左声道和右声道相位偏差增益偏差
左(L)声道和右(R)声道相位偏差的绝对值应不超过表5给出的容限。表5
颗率范围
相位偏差
在度数为线性刻度，癫率为对数刻度的坐标中是斜线7
在度数为线性刻度，频率为对数刻度的坐标中是斜线14
6.2卫星传输中等质量单声道数字声音信号的通路传输性能下列指标适用于14/10bit/每样值准瞬时压扩编码，1bit奇偶校验保护、0.05-~7kHz中等质量声音信号。电路中有预、去加重网络。6.2.1介入增益
介入增益6dB；
介入增益偏差不超过士0.3dB。
6.2.2衰减频率失真
衰减频率失真应满足表6给出的容限。表6
率范围
0. 05~~0. 1
相对于 1 000 Hz衰减的最大偏离dB
+0.5~-1.5
+ 0. 5~-0. 5
+ 0. 5~- - 1. 5
6.2.3群时延失真
YD 595--92
下列频率的群时延与最小群时延之差应不超过表7给出的容限。表？
率范围
6.2.4空闲信道噪声
群时延失真
信道输入输出口接有标称阻抗，加权空闲信道噪声不超过一54dBqOps，信道中有预、去加重网路。6.2.5谐波失真
输入十9dBmOs单音测试信号测量谐波失真不超过表8给出的容限表8
测试单音频率
6.2.6带内寄生信号
总谐波失真
把0.05～7kHz频带范围内电平为0dbm0的正弦信号接到信道输入口，在信道输出口测量信号以外的寄生信号电平应低于50dBmOs。6.3卫星传输电路误码性能
对于图2给出的卫星假设参考电路传输D2-MAC/Packet彩色电视制式的数字声音信号的误码性能，考虑了大气吸收、降雨和干扰影响应满足如下规定（在10.125Mbit/s速率上）。任何月份，10min平均误比特率劣于10-6的时间百分比不大于20%；a.
b．任何月份，1min平均误比特率劣于10-4的时间百分比不大于0.3%；任何月份，1s平均误比特率劣于10-3的时间百分比不大于0.05%。6.4数字伴音和广播信号的编码方式及复用结构6.4.1声音信号的编码方式
6.4.1.1声音信号预加重特性
声音信号预加重特性曲线可按下面公式计算得到：插入损耗=10lg
式中：2元f，f单位为Hz。
预加重特性曲线插入损耗见表9。75+
YD 595---92
预加重网络在800Hz净损耗为6.5dB。6.4.1.2声音信号取样频率
插入损耗
高质量数字声音信号取样频率32kHz，中等质量数字声音信号取样频率16kHz。6.4.1.3声音信号编码方法
14/10bit/每样值准瞬时压扩编码，电平区域5级、6.4.1.4误码保护
1级误码保护，每样值1bit的奇偶校验码保护，2级误码保护，每样值5bit的汉明码保护。6.4.1.5编码方式识别
显示解释码块。
6.4.2声音数据（数字）复用结构6.4.2.1有用数据脉冲串（比特/行）99。复用方式：包。
6. 4. 2. 2
组成形式，每懒（电视）82个包，每个包有751bit，声音数据包结构见图5。6. 4.2.3
包类型（PT）
751bit
图5数据包结构
6.4.2.4每单声道或立体声通道的数据包率（包/秒）见表10。194
有用数据
720bit或90字节
编码和保护方式
准瞬时1级保护
推瞬时2级保护
YD595-92
中等质量
单声道
6.4.2.5高质量单声最多为4个声道。平均数据率约1.54Mbit/s（2050包/秒）。6. 4. 2. 6
高质量
单声道
高质量
双声道
扰码（有条件接收用）：声音数据比特与伪随机二进序列进行模2和（与调制顿同步）。6.4.2.8
业务识别数据位置：场消隐期间每顿1行和数据包复用的零号数据通道。6.4.2.9业务说明数据组成：由数据包携带的数据群、指令和参数组成。6.4.2.10去掉扰码的控制：供预置伪随机二进制序列用的控制字。6.4.2.11比特交错：每个数据包中751bit按以下顺序传送：1,95,189,···.565,659.
2.96,190,...566.660.
93,187,281,...657,751
94,188,282,.**658.
6.4.2.12·线路码：双二进制码，峰-峰电压0.8V。6.5声音和数据信号的容量
声音和数据信号的容量应符合表11的规定。表11
声音信号质量
15kHz高质量声音信号
15kHz高质量声音信号
7kHz中等质量声音信号
6.6声音信号的接口特性
6.6.1频率范围：
编码和保护方式
14/10bit/每样值准麟时
压扩编码1bit奇偶校验
14/10bit/每样值准瞬时
压扩编码5bit汉明码保
14/10bit/每样值准瞬时
压扩编码1bit奇偶校验
0.04~15kHz;
高质量声音信号频谱
中等质量声音信号频谱
0.05～7 kHz.
6.6.2阻抗：
声音信号的输入阻抗6000(平衡）；声音信号的输出阻抗低阻抗(平衡）。6.6.3相对电平：
输入相对电平odBrs，声音信号最大输入电平+9dBm；输出相对电平十6dBrs。
6.6.4图像信号与声音信号之间的时延差应小于30ms。单声道数目
数据信号总比特率
18. 2 kbit/s
20. 384 kbit/s
9. 464 kbit/s
YD595-92
附录A
测量声音信号噪声电平时的加权网络（补充件）
本附录给出以准峰值和加权方式来测量声音信号噪声电平时的加权网络特性。该特性包括加权网络形状，频率响应数值、加权网络的标称频率响应曲线、加权网络和放大器频率响应的最大容差图，以及另一种恒阻方案实现的加权网络的结构形状。A1加权网络形状见图A1。
加权网络形状
2=6000
图A1中元件值的容差最大为1%，在10000Hz频率上测试时，Q因数至少为200。A2加权网络的频率响应数值及容差见表A1。表A1
提出的容差
YD 595—92
续表A1
提出的容差
注：1)此容差是根据给掩敲效应下定义的频率，即31.5、100、1000、5000.6300、20000Hz上所规定的数值，在对数图形上用线性内插法获得的。
A3加权网络的标称响应曲线见图A2。127
频率·Hz
图A2加权网络的频率响应曲线
A4加权网络和放大器频率响应的最大容差见图A3。102
频率，H2
图A3加权网络和放大器频率响应的最大容差197
YD59592
A5加权网络的恒阻实现方案见图A4（包括其元件表）2C
Ro:600
R2:3340
Rs:941
A:不平衡
S：平衡
图A4加权网络的恒阻实现方案
2C,:83.7L1:12.70（两个线圈串联时）C2:35.28L2:15.06（对于以静电屏蔽分隔开的两个线圈的每-一个而言）LaA+B：16.73（两个相同的串联线圈）Ca38.4
附加说明：
LsC：4.18一个线圈，匝数是LaA+B的一半，会有大的直流电阻，所储能量由R吸收掉）L:20.1（会有大的直流电阻，所储能量由R，吸收掉）Ls：31.5（在总匝数的0.798处，在20.1mH处有抽头）Le:13.29
本标准由中华人民共和国邮电部提出，由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人王福申、汪群山、王少瑜、郭良。198
