【石油化工行业标准(SH)】 石油化工设备完好标准

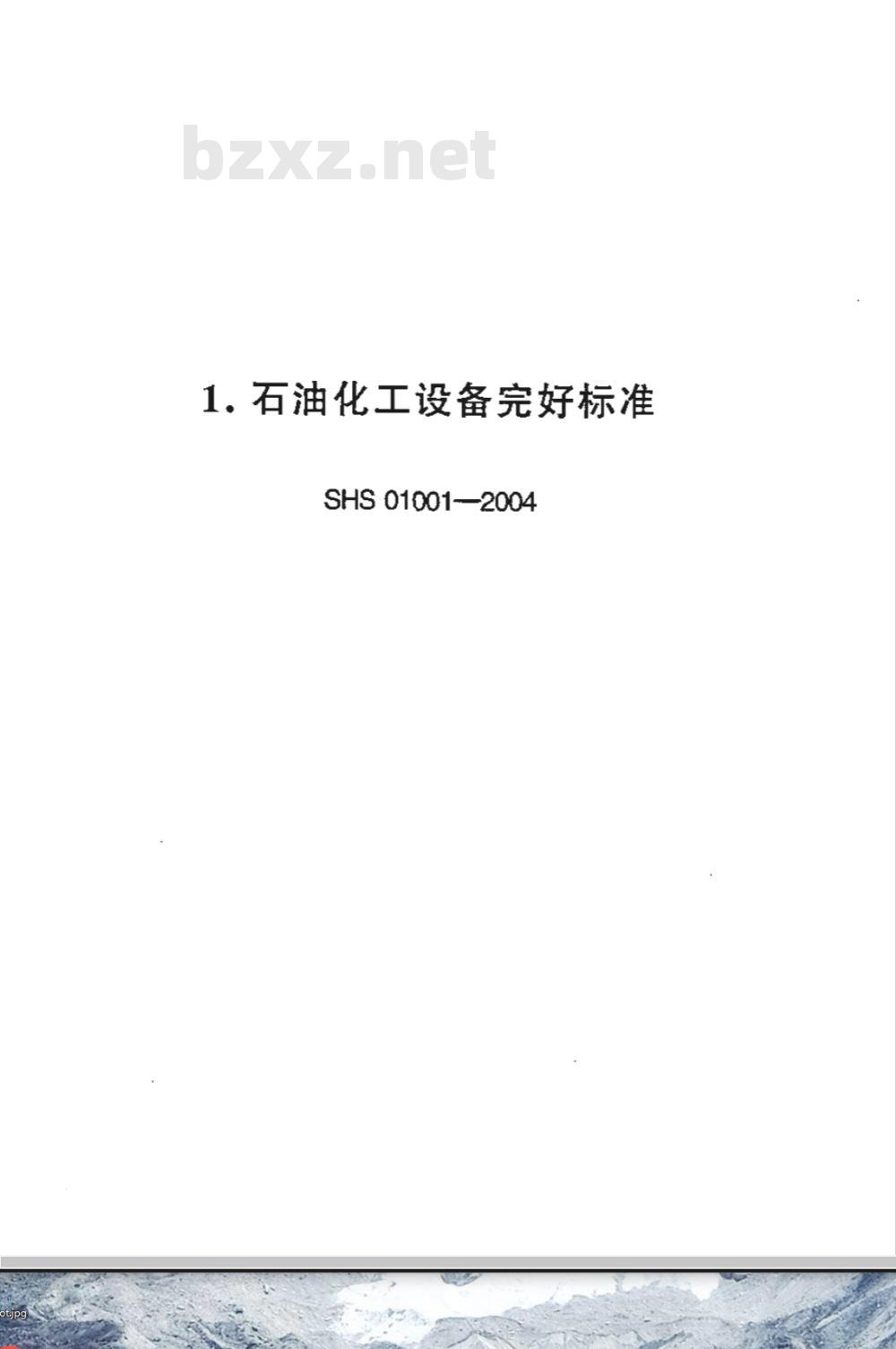

1.石油化工设备完好标准
SHS 01001—2004
第一章

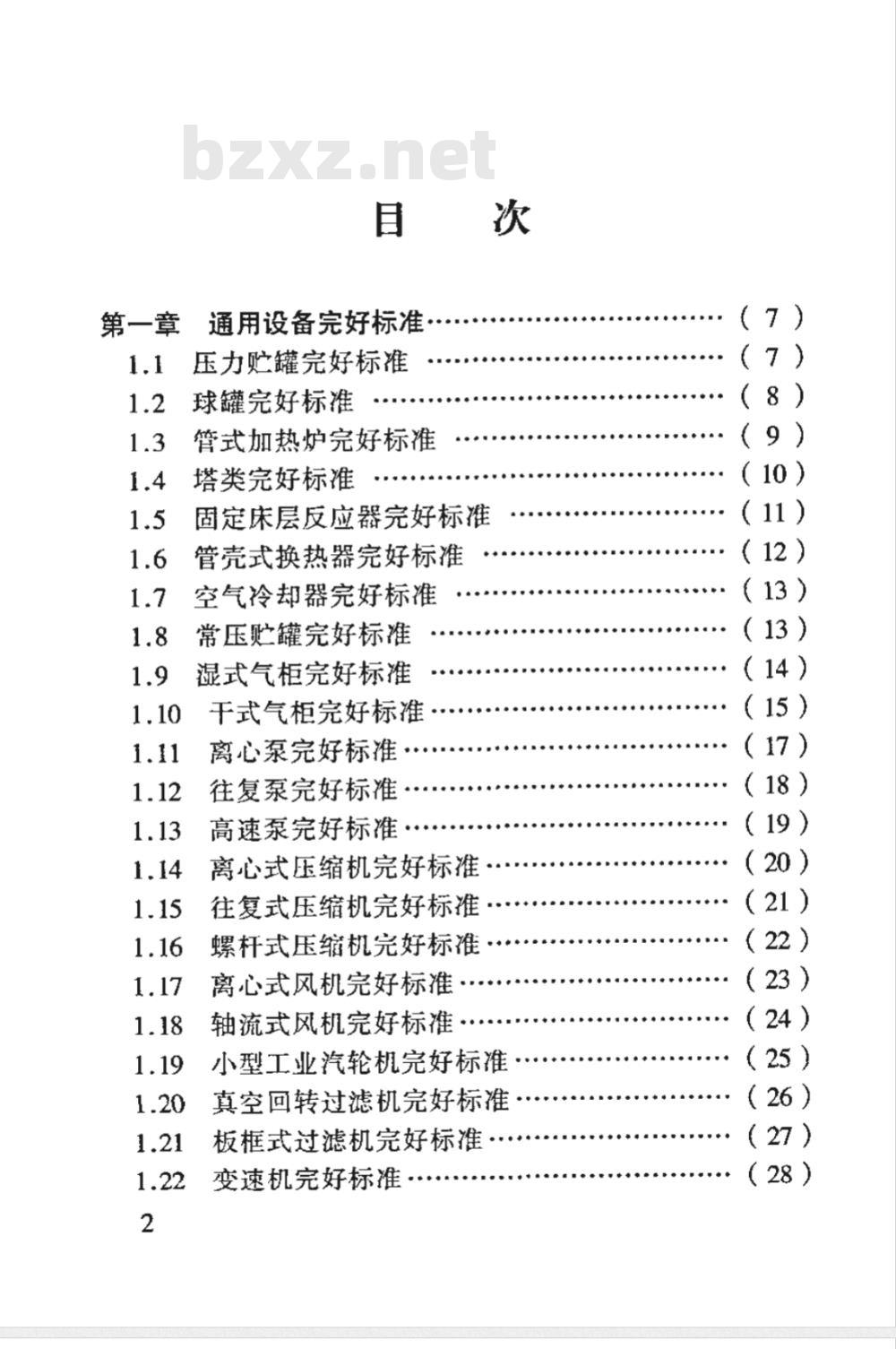

目藍次
通用设备完好标准
压力贮罐完好标准
球罐完好标准
管式加热炉完好标准
塔类完好标准
固定床层反应器完好标准
管壳式换热器完好标准
空气冷却器完好标准
常压贮罐完好标准
湿式气柜完好标准
干式气柜完好标准
离心泵完好标准…
往复泵完好标准
高速泵完好标准···
离心式压缩机完好标准
往复式压缩机完好标准·
螺杆式压缩机完好标准
离心式风机完好标准
轴流式风机完好标准
小型工业汽轮机完好标准
真空回转过滤机完好标准
板框式过滤机完好标准
变速机完好标准·
（10）
（12）
(13 ）
（14）
(20）
（21）
（24）
(25)）
（27）
（28）
第二章
第三章
第四章

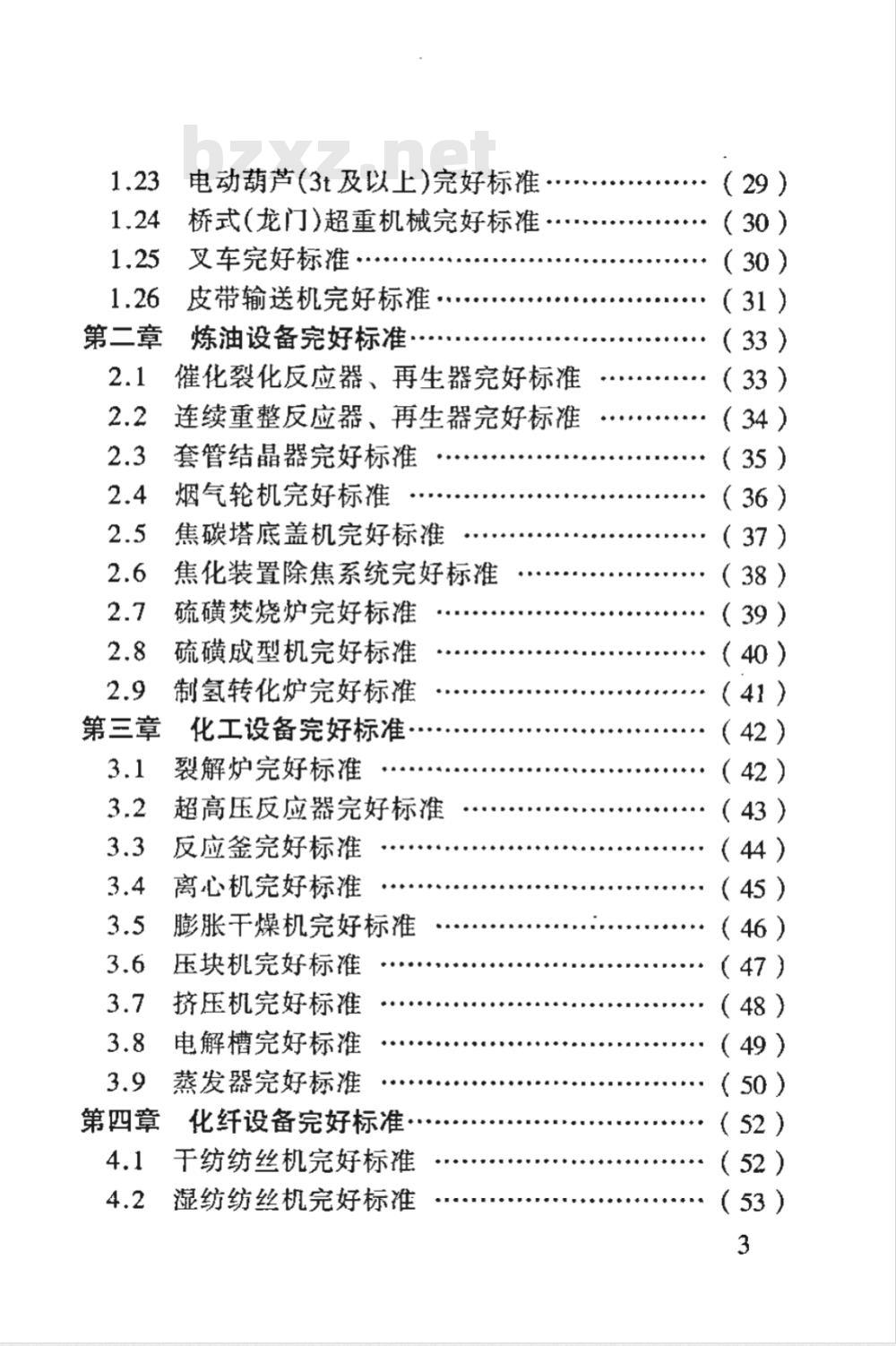

电动葫芦(3t及以上)完好标准
桥式(龙门)超重机械完好标准
叉车完好标准
皮带输送机完好标推·
炼油设备完好标准，
催化裂化反应器、再生器完好标准连续重整反应器、再生器完好标准套管结晶器完好标准
烟气轮机完好标准
焦碳塔底盖机完好标准
焦化装置除焦系统完好标准
硫磺焚烧炉完好标准
硫磺成型机完好标准
制氢转化炉完好标准
化工设备完好标准
裂解炉完好标准
超高压反应器完好标准
反应釜完好标准
离心机完好标准
膨胀干燥机完好标准
压块机完好标准
挤压机完好标准
电解槽完好标准
蒸发器完好标准
化纤设备完好标准
于纺纺丝机完好标
湿纺纺丝机完好标准
（30）
(30）
（31）
（33）
(33）
（34）
（38)
（39）
(40）
（41）
（42）
（43）
（44）
（45 ）
(46）
（48)
（49）
(50）
( 52 )
（52）
(53）
第五章
第六章

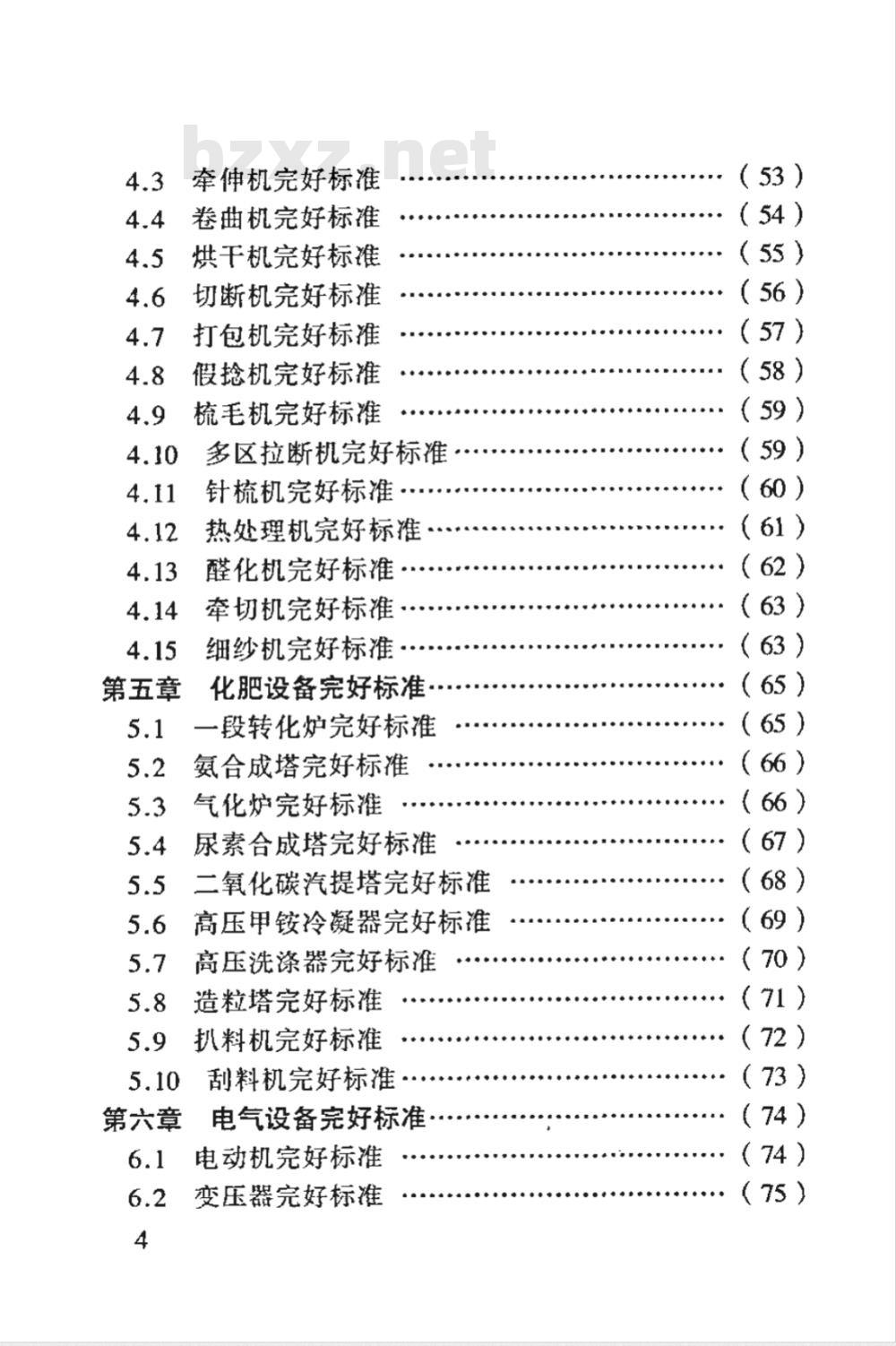

牵伸机完好标准
卷曲机完好标准
烘干机完好标准
切断机完好标准
打包机完好标准
假捻机完好标准
梳毛机完好标准
多区拉断机完好标准
针梳机完好标准
热处理机完好标准
醛化机完好标准
牵切机完好标准
细纱机完好标准
化肥设备完好标准
一段转化炉完好标准
氨合成塔完好标准
气化炉完好标准
尿素合成塔完好标准
二氧化碳汽提塔完好标准
高压甲铵冷凝器完好标准
高压洗涤器完好标准
造粒塔完好标准
扒料机完好标准
刮料机完好标准
电气设备完好标准·
电动机完好标准
变压器完好标准
（54）
（56)
（57）
（59）
（59）
( 60 )
( 62 )
( 65 )
（70）
(71）
（72）
（74）
（74）
（75）
第七章
第八章
第九章

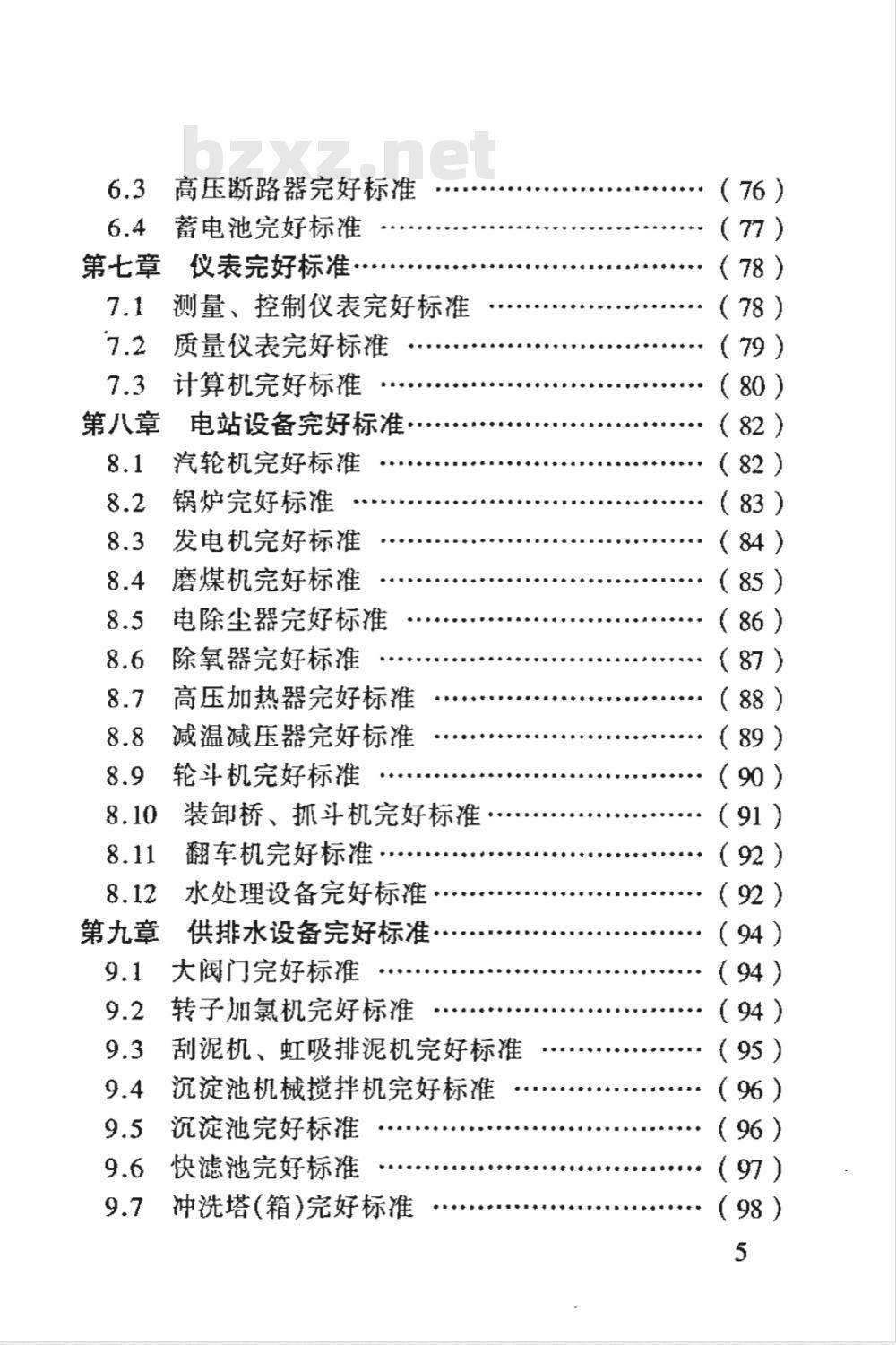

高压断路器完好标准
蓄电池完好标准
仪表完好标准
测量、控制仪表完好标准
质量仪表完好标准
计算机完好标准
电站设备完好标准
汽轮机完好标准
锅炉完好标准
发电机完好标准
磨煤机完好标准
电除尘器完好标准
除氧器完好标准
高压加热器完好标准
减温减压器完好标准
轮斗机完好标准
装卸桥、抓斗机完好标准，
翻车机完好标准
水处理设备完好标准，
供排水设备完好标准
大阀门完好标准
转子加氯机完好标准
刮泥机、虹吸排泥机完好标准
沉淀池机械搅拌机完好标准
沉淀池完好标准
快滤池完好标准
冲洗塔(箱)完好标准
（76)
（78）
（78)
（79)
（84）
(87）
(92）
(94）
（94）
(95）
（97）
（98)
第十章
清水库完好标准
循环水冷却塔完好标准
空分设备完好标准，下载标准就来标准下载网
活塞式膨胀机完好标准
透平式膨胀机完好标准：
活塞式低温泵完好标准·
离心式低温泵完好标准
膜压机完好标准·
空气冷却塔完好标准
氮气冷却塔完好标推·
蓄冷器完好标准
分子筛纯化器完好标准
第十一章
切换板式换热器完好标准
空分塔完好标准
于燥塔完好标准
电加热器完好标准
低温液体贮罐（槽完好标准
液体蒸发器完好标准
完好岗位、装置标准·
11.1完好机、泵房(区)标准
完好仪表控制室标准
完好变电所(配电室)标准
完好罐区标准··
无泄漏装置(区)标准·
完好装置标准
（99）
SHS01001一2004石油化工设备完好标准第一章通用设备完好标准
1.1压力贮罐完好标准
罐体完整，质量符合要求：
a产品铭牌和注册登记铭牌齐全、清晰；b，压力贮罐所用材料应符合压力容器管理有关规定：c．罐体无严重变形，无裂纹，无鼓包，腐蚀程度在允许范围内；对存在裂纹、未熔合、未焊透（超标)等缺陷而无法处理的压力贮罐，需经安全评定分析“合于使用”后才能使用；
d.支座牢固，基础完整，无不均匀下沉；各部螺栓满扣、齐整、紧固，符合设备抗震要求；e。贮罐不得超压、超温、超负荷运行；f.有内衬及外保温的贮罐，其内衬及外保温须完好，无裂纹和脱落。
1.1.2附件齐全，灵敏好用：
a、安全阀应定期校验、检修、灵敏可靠；b压力表、液面计、测壁温度计、（高温操作的压力贮罐)放空阀齐全好用；
c．接地、防雷、防静电措施完整，应定期检查；d.消防、安全、喷淋设施完整。1.1.3罐体整洁，防腐良好：
a．罐体清洁，油漆、保温或隔热设施完整美观，符合有关规定：
b.贮罐人孔及进出口等连接处无渗漏；7
石油化工设备维护检修规程
c.罐体及附件的腐蚀在允许范围内。1.1.4技术资料齐全准确，应具有：a.设备档案，并符合石化企业设备管理制度要求；b.压力容器使用许可证；
c.设备结构图及易损配件图。
1.2球罐完好标准
1.2.1罐体完整，质量符合要求：a．罐体无变形，各部腐蚀程度在允许范围内；b.罐体无不均匀下沉，各支柱倾斜度、防火及抗震设施符合规定；各部螺栓满扣、齐整、紧固；c.安全状况等级不低于3级。
1.2.2附件齐全，灵敏好用：
a.安全阀、压力表、液面计、温度计及接地等应定期校验，好用可靠；
b.放空阀、进出口阀门和喷淋水设施齐全好用；c.平台、扶梯焊接牢固；
d.防雷、防静电及照明设施齐全好用。1.2.3罐体本体整洁，防腐良好：，a．罐体清洁，油漆完好美观；b．容器人孔及进出口阀门等各连接处无渗漏。1.2.4技术资料齐全准确，应具有：a.设备档案，并符合石化企业设备管理制度要求；b.压力容器使用许可证：
c.贮罐容量表；
d.设备结构图及易损配件图。
SHS 01001一2004 石油化工设备完好标准1.3管式加热炉完好标准
1.3.1运行正常，效能良好：
a，设备效能满足正常生产需要或能达到设计能力的90%以上，但不能超负荷运行；
h.各部流量、温度、压力等指标准确灵敏、调节灵活，没有严重结焦和憨压现象；
c.炉管无局部过烧、裂纹、鼓包、管径胀大，炉管弯曲不超标；
d.火嘴无结焦、堵塞，自动检测仪表控制准确，“三门一板”灵活好用；
e．炉体严密无严重漏风，外壁温度符合设计要求。1.3.2炉体及内构件无损，质量符合要求：a.各部件材质和回弯头、炉管的壁厚、胀接安装等质量要求应符合规程规定，吊挂、管板等受压受热部件无断裂和严重变形；
b.炉壁、衬里无严重损坏脱落现象。1.3.3主体整洁，零部件齐全好用：&.炉体、对流段、烟道和基础完整，无严重倾斜和裂纹；各部螺栓满扣、齐整、紧固，符合设备抗震要求；b.压力、温度、流量仪表应定期校验，灵敏准确；看火孔、防爆门、人孔门、消防线、紧急放空与防雷接地等安全措施齐全可靠；照明设施齐全好用；c．进出口管线、阀门、回弯头、焊口和燃烧系统不堵不漏；d.附属管线安装合理，所有螺栓应满扣、齐整、紧固;e．炉体及附属设施整洁，保温、油漆完整美观。1.3.4技术资料齐全准确，应具有：a.设备档案，并符合石化企业设备管理制度要求：9
石油化工设备维护检修规程
b.设备结构图及易损配件图。
1.4塔类完好标准
1.4.1运行正常，效能良好；
a.设备效能满足正常生产需要或达到设计要求；b.压力、压降、温度、液面等指标准确灵敏、调节灵活，波动在允许范围内；
c.各出人口、降液管等无堵塞。1.4.2各部构件无损，质量符合要求：a.塔体、构件的腐蚀应在允许范围内，塔内主要构件无脱落；
b.塔体、构件、衬里及焊缝无超标缺陷，内件无脱落现象：
c.塔体内外各部构件材质及安装质量应符合设计及安装技术要求或规程规定。
1.4.3主体整洁，零部件齐全好用：a安全阀和各种指示仪表，应定期校验，灵敏准确；b．消防线、放空线、紧急放空线等安全设施齐全畅通，照明设施齐全完好，各部位阀门开关灵活无内漏，防雷接地措施可靠；
心．梯子、平台、栏杆完整、牢固，保温、油漆完整美观，静密封无泄漏；
d.基础、钢结构裙座牢固，无不均匀下沉；各部紧固件齐整牢固，符合抗震要求。
1.4.4技术资料齐全准确，应具有：a.设备档案，并符合石化企业设备管理制度要求：b．属压力容器设备应取得压力容器使用许可证；10
SHS 01001一2004石油化工设备完好标准c.设备结构图及易损配件图。
1.5固定床层反应器完好标准
1.5.1运行正常，效能良好：
a：设备效能满足正常生产需要或达到设计要求：b、温度、压力指示准确灵敏，床层、出入口和径向温差、压差符合设计规定，壁温测量点齐全、准确、好用；c、主体无影响安全运行的缺陷，无泄漏不超温、超压、超负荷；
d.热偶完整好用，内衬里上下垂直，厚度均匀，无裂纹，无脱落。
1.5.2主体及内外构件无损，质量符合要求：：a.反应器的材质及制造工艺等均应符合设计或使用单位的技术要求；
b.分配器、塔盘、分配盘（管）、底部塞管、装卸催化剂机构等安装合理，齐全好用；C.反应器的垂直度偏差符合要求；d上下盖、法兰、螺栓、螺母、垫片无裂纹、符合质量要求，螺栓丝扣无损坏。
1.5.3主体整洁，零部件齐全好用：a.单向阀、压力表、温度计应定期校验，灵敏准确：b，消防线、紧急放空线等安全设施齐全畅通：C、主体整洁，油漆完整美观，符合规程规定：梯子、平台、栏杆完整牢固：
d．基础、裙座牢固，无不均匀下沉，无裂纹；地脚螺栓及各部连接螺栓满扣、齐整、紧固，无损坏，不锈蚀并符合抗震要求。
