【石油化工行业标准(SH)】 工业管道维护检修规程

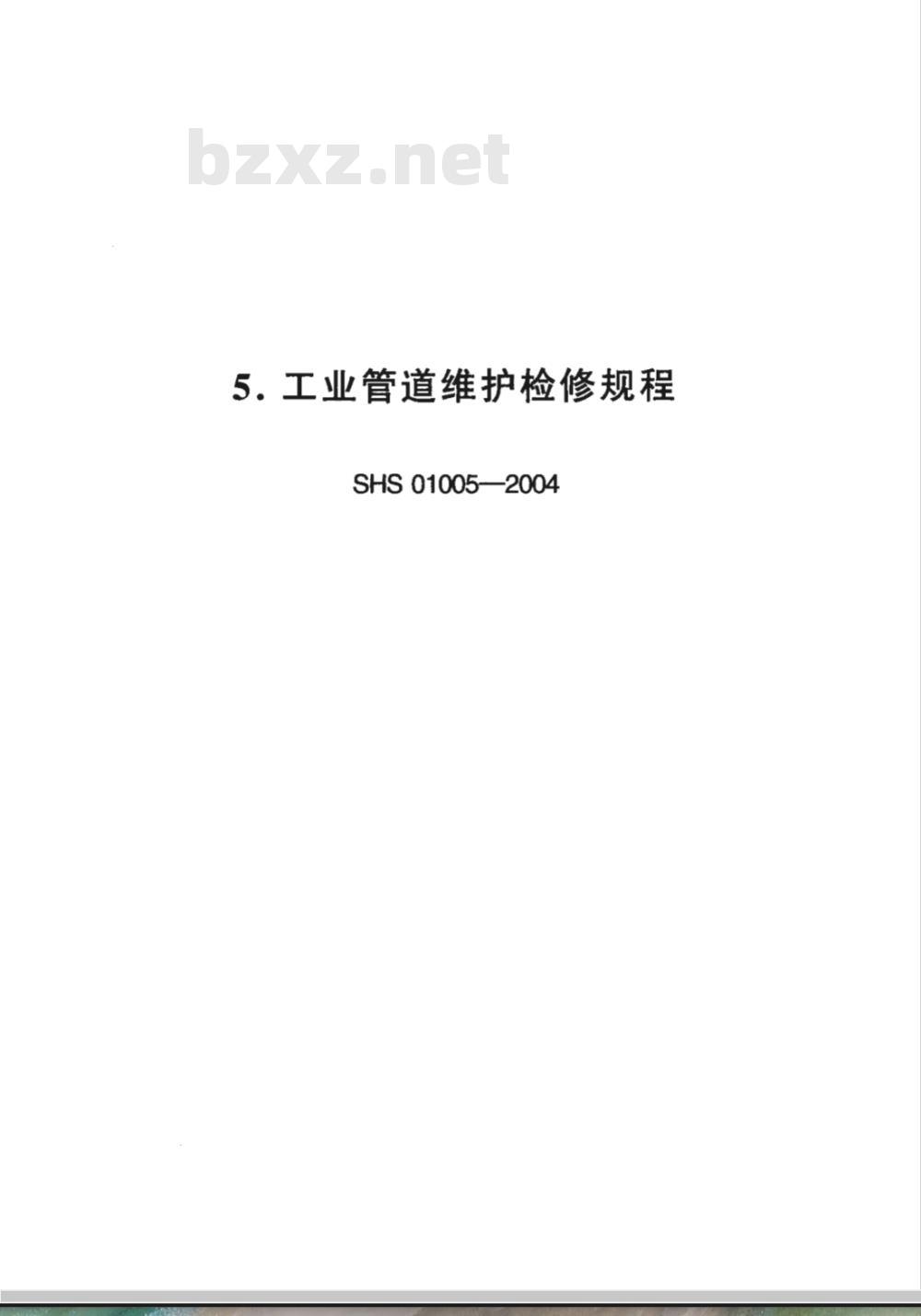

5.工业管道维护检修规程
SHS01005—2004

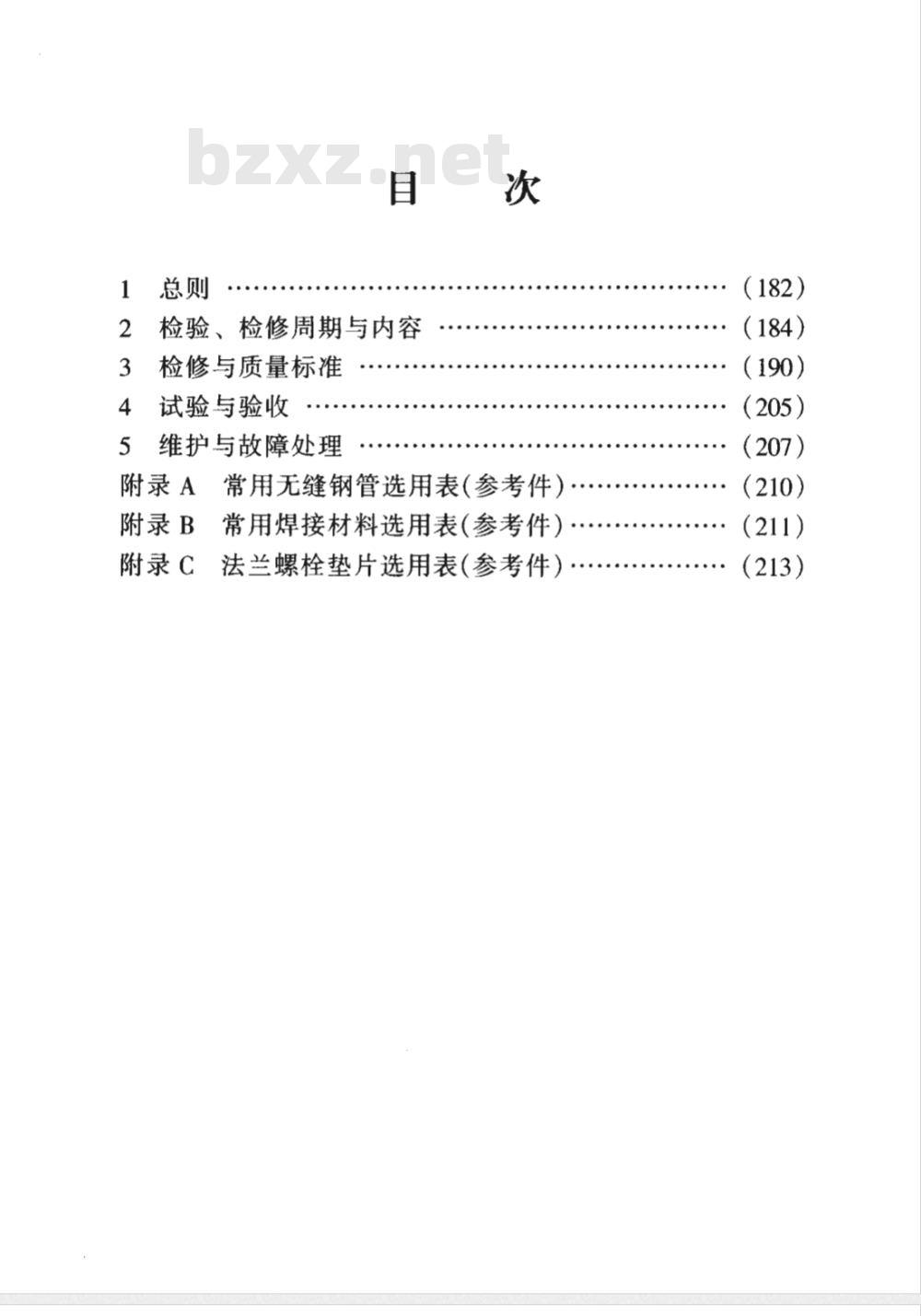

检验、检修周期与内容
检修与质量标准
试验与验收
维护与故障处理
附录 A常用无缝钢管选用表(参考件）·附录 B常用焊接材料选用表(参考件）·附录 法兰螺栓垫片选用表(参考件).….（182)
（210)
石油化工设备维护检修规程

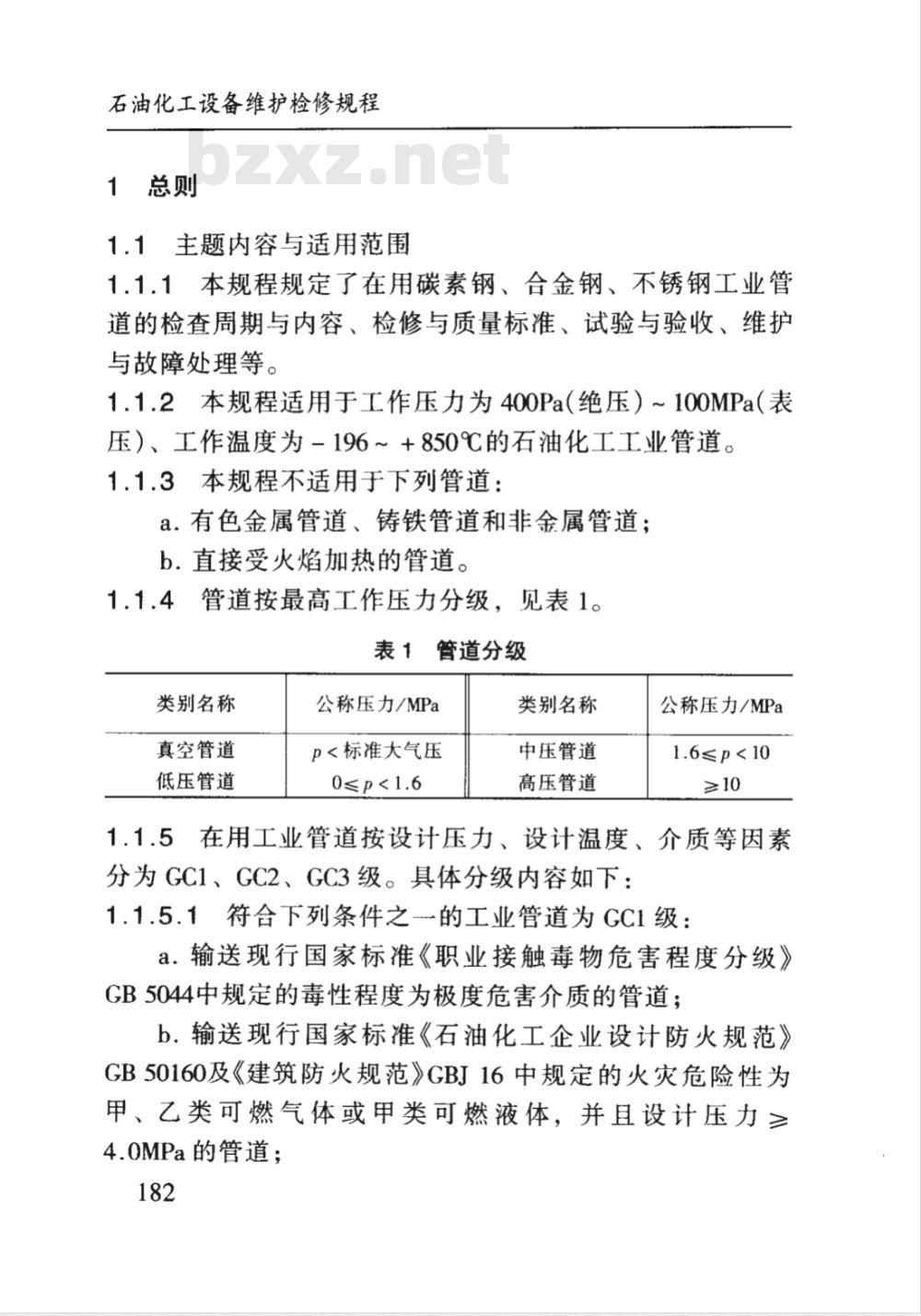

1总则
1.1主题内容与适用范围
1.1.1本规程规定了在用碳素钢、合金钢、不锈钢工业管道的检查周期与内容、检修与质量标准、试验与验收、维护与故障处理等。
1.1.2本规程适用于工作压力为400Pa（绝压）～100MPa（表压）、下作温度为-196～+850℃的石油化工下业管道。1.1.3本规程不适用于下列管道：a：有色金属管道、铸铁管道和非金属管道；b.直接受火焰加热的管道。
1.1.4管道按最高工作压力分级，见表1。表1管道分级
类别名称
真空管道
低压管道
公称压力/MPa
p<标准大气压
0≤p<1.6
类别名称
中压管道
高压管道
公称压力/MPa
1.6≤p<10
1.1.5在用工业管道按设计压力、设计温度、介质等因素分为GC1、GC2、GC3级。具体分级内容如下：1.1.5.1符合下列条件之-的工业管道为CC1级：a.输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的毒性程度为极度危害介质的管道；b.输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力≥4.0MPa的管道；

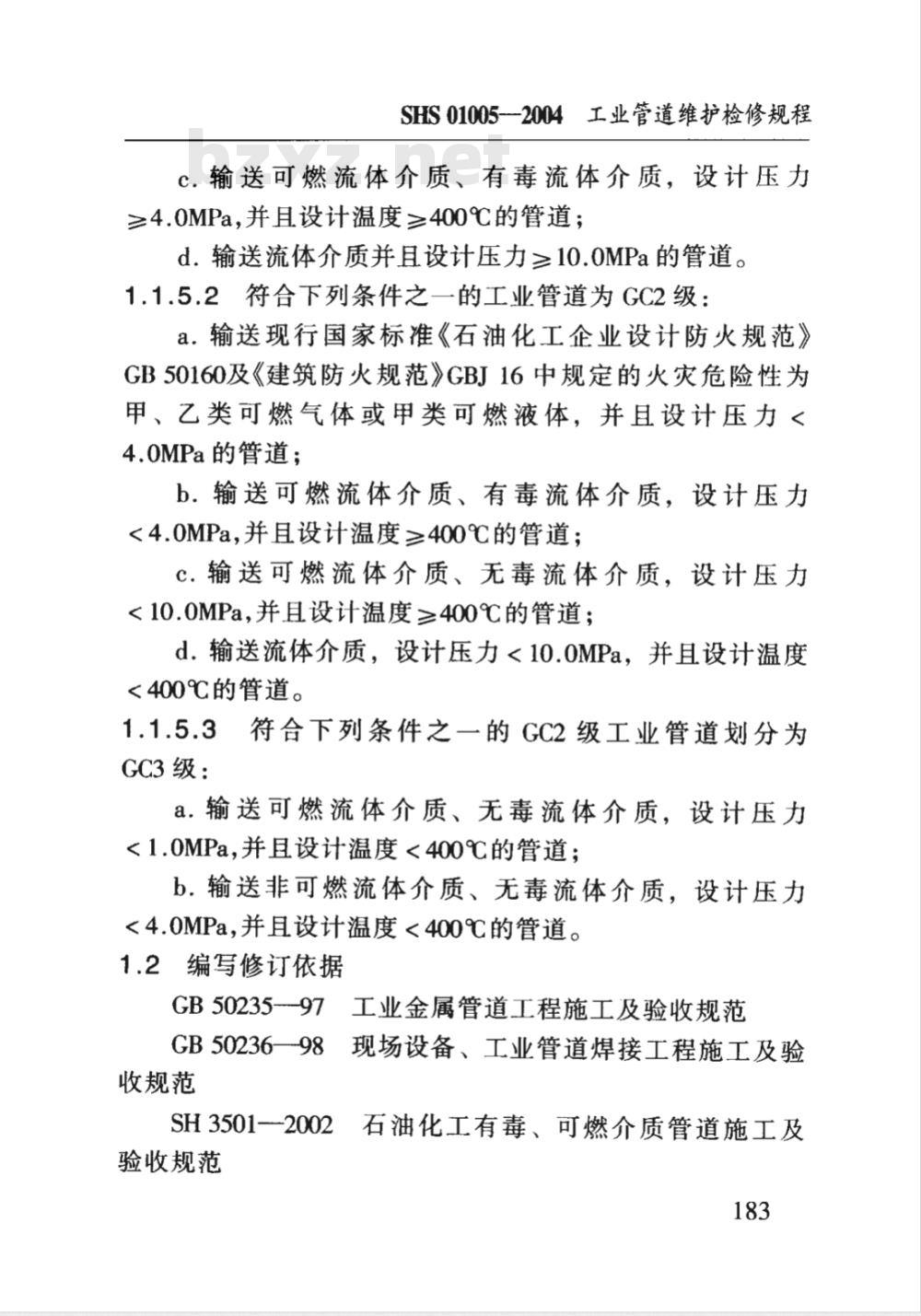

SHS 01005--2004工业管道维护检修规程C.输送可燃流体介质、有毒流体介质，设计压力≥4.0MPa,并且设计温度≥400℃的管道；d.输送流体介质并且设计压力≥10.0MPa的管道。1.1.5.2符合下列条件之一的工业管道为GC2级：a.输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力<4.0MPa的管道；
b.输送可燃流体介质、有毒流体介质，设计压力<4.0MPa,并且设计温度≥400℃的管道；c.输送可燃流体介质、无毒流体介质，设计压力<10.0MPa，并且设计温度≥400℃的管道；d.输送流体介质，设计压力<10.0MPa，并且设计温度<400℃的管道。
1.1.5.3符合下列条件之一的GC2级工业管道划分为GC3级：
a.输送可燃流体介质、无毒流体介质，设计压力<1.0MPa,并且设计温度<400℃的管道；b.输送非可燃流体介质、无毒流体介质，设计压力<4.0MPa,并且设计温度<400℃的管道。1.2编写修订依据
GB50235--97工业金属管道工程施工及验收规范GB50236—98现场设备、工业管道焊接工程施工及验收规范
SH 3501-2002
2石油化工有毒、可燃介质管道施工及验收规范
石油化工设备维护检修规程

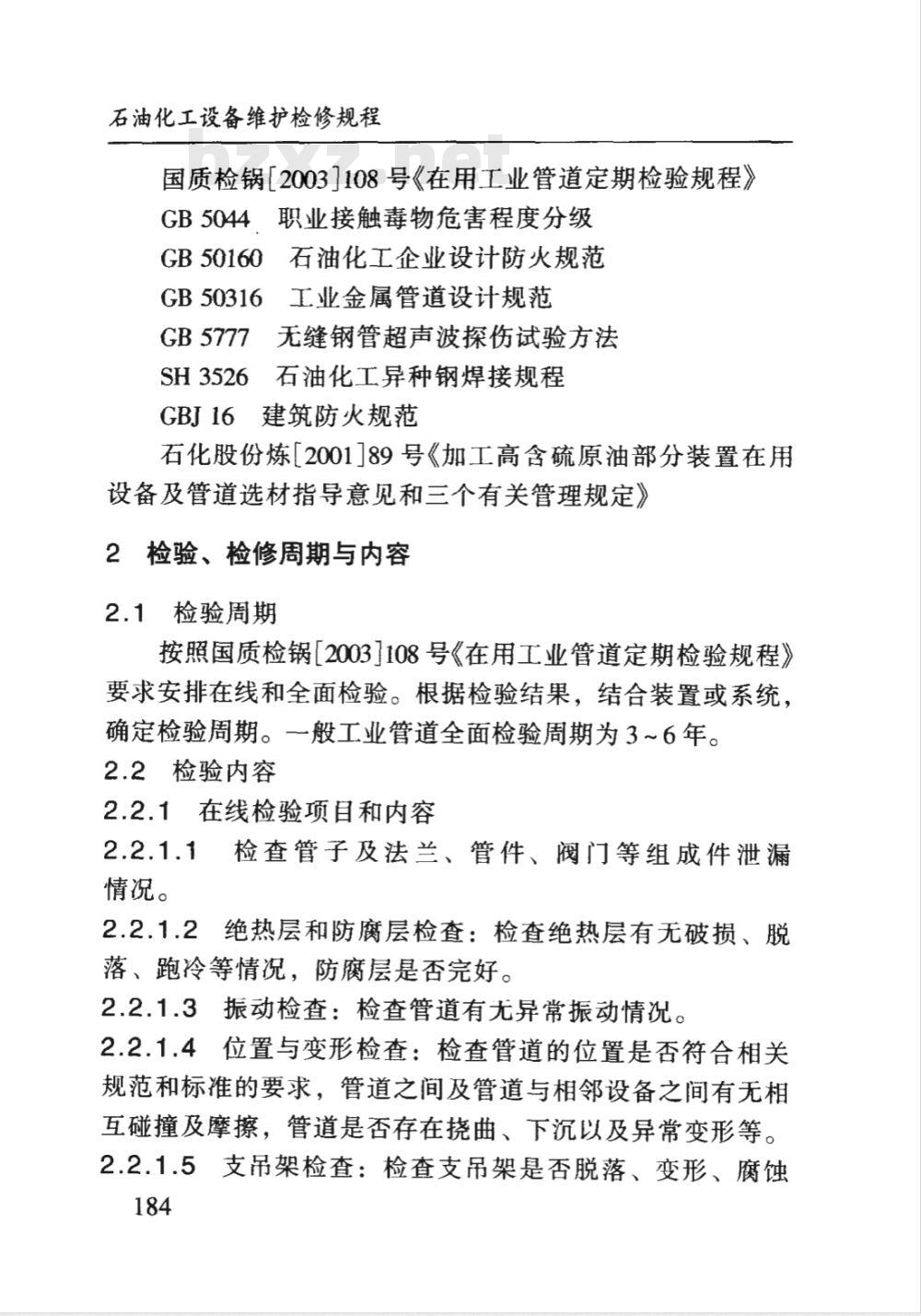

国质检锅[2003］108号《在用工业管道定期检验规程》GB5044职业接触毒物危害程度分级石油化工企业设计防火规范
GB50160
GB50316
5工业金属管道设计规范
GB5777无缝钢管超声波探伤试验方法SH3526石油化工异种钢焊接规程GBJ16建筑防火规范
石化股份炼[2001]89号《加工高含硫原油部分装置在用设备及管道选材指导意见和三个有关管理规定》2检验、检修周期与内容
2.1检验周期
按照国质检锅[2003]108号《在用工业管道定期检验规程》要求安排在线和全面检验。根据检验结果，结合装置或系统，确定检验周期。一般工业管道全面检验周期为3～6年。2.2检验内容
2.2.1在线检验项目和内容
2.2.1.1检查管子及法兰、管件、阀门等组成件泄漏情况。
2.2.1.2绝热层和防腐层检查：检查绝热层有无破损、脱落、跑冷等情况，防腐层是否完好。2.2.1.3振动检查：检查管道有无异常振动情况。2.2.1.4位置与变形检查：检查管道的位置是否符合相关规范和标准的要求，管道之间及管道与相邻设备之间有无相互碰撞及摩擦，管道是否存在挠曲、下沉以及异常变形等。2.2.1.5支吊架检查：检查支吊架是否脱落、变形、腐蚀184
SHS 01005-2004工业管道维护检修规程损坏或焊接接头开裂，支架与管道接触处有无积水现象，恒力弹簧支吊架转体位移指示是否越限，变力弹簧支吊架是否异常变形、偏斜或失载，刚性支吊架状态是否异常，吊杆及连接配件是否损坏或异常，转导向支架间隙是否合适，有无卡涩现象，阻尼器、减振器位移是否异常，液压阻尼器液位是否正常，承载结构与支撑辅助钢结构是否有明显变形，主要受力焊接接头是否有宏观裂纹。2.2.1.6阀门检查：检查阀门表面是否存在腐蚀现象，阀体表面是否有裂纹、严重缩孔等缺陷，阀门连接螺栓是否松动，阀门操作是否灵活。
2.2.1.7法兰检查：法兰是否偏口，紧固件是否齐全并符合要求，有无松动和腐蚀现象；法兰面是否发生异常翘曲、变形。
2.2.1.8膨胀节检查：波纹管膨胀节表面有无划痕、凹痕、腐蚀穿孔、开裂等现象，波纹管波间距是否正常、有无失稳现象，铰链型膨胀节的铰链、销轴有无变形、脱落等损坏现象，拉杆式膨胀节的拉杆、螺栓、连接支座有无异常现象。
2.2.1.9对有阴极保护装置的管道应检查其保护装置是否完好。
0对有蠕胀测点的管道应检查其蠕胀测点是否完好。
2.2.1.11检查管道标识是否符合国家现行标准的规定。2.2.1.12测厚检查：需重点管理的管道或有明显腐蚀和冲刷减薄的弯头、三通、管径突变部位及相邻直管部位应采取定点测厚或抽查的方式进行壁厚测定。定点测厚发现问题185
石油化工设备维护检修规程
时，应扩大测厚范围，根据测厚结果，可缩短定点测厚间隔期或采取监控等措施。
2.2.1.13对输送易燃、易爆介质的管道采取抽查的方式进行防静电接地电阻和法兰间的接触电阻值的测定。管道对地电阻不得大于1002，法兰间的接触电阻值应小于0.032。2.2.1.14检查安全保护装置运行是否良好。2.2.2全面检验项目和内容
2.2.2.1在线检验的全部项目。
2.2.2.2检查管道的支吊架间距是否合理。检查管道组成件有无损坏，有无变形，表面有无2.2.2.3下载标准就来标准下载网
裂纹、皱褶、重皮、碰伤等缺陷。2.2.2.4检查焊接接头（包括热影响区）是否存在宏观的表面裂纹。
检查焊接接头的咬边和错边量。检查管道是否存在明显的腐蚀，管道与管架接触处等部位有无局部腐蚀。
2.2.2.7合金钢管道及高温高压管道螺栓材质不明的，应采用化学分析、光谱分析等方法确定材质。2.2.2.8管道剩余厚度的抽查测定。管道的弯头、三通和直径突变处部位的抽查比例如下：CC1级管道大于等于50%，GC2级管道大于等于20%，CC3级管道大于等于5%。上述被抽查的每个管件，测厚位置不得少于3处；上述被抽查管件与直管段相连的焊接接头的直管段一侧应进行厚度测量，测厚位置不得少于3处。不锈钢管道、介质无腐蚀性的管道可适当减少测厚抽查比例。管道具体测厚按照石化股份炼[2001]89号《加工高含硫原油部分装置在用设备及186
SHS01005—2004工业管道维护检修规程管道选材指导意见和三个有关管理规定》。2.2.2.9
抽查：
宏观检查中符合下列条件应进行表面无损检测a.绝热层破损或可能渗人雨水的奥氏体不锈钢管道的相应部位
处于应力腐蚀环境中的管道；
长期承受明显交变载荷管道的焊接接头和容易造成应力集中的部位；
检验人员认为有必要的，对支管角焊缝等部位d
2.2.2.10CC1、GC2级管道的焊接接头一般应进行超声波或射线检验抽查。CC3级管道如未发现异常情况，一般不进行其焊接头的超声波或射线检验抽查。超声波或射线检验抽查的比例与重点检验部位按表2确定。表2管道检测比例
管道级别
①温度
的2倍
超声波或射线检测比例①②
焊接接头数量的15%且不少于2个③焊接接头数量的10%且不少于2个③压力循环变化和振动较大的管道的抽查比例应为表中数值②耐热钢管道的抽查比例应为表中数值的2倍。③抽查的焊接接头进行全长度无损检测。抽查的部位应从下述重点检查部位中选定：a.制造、安装中返修过的焊接接头和安装时固定口的焊接接头；
b.错边、咬边严重超标的焊接接头；c.表面检测发现裂纹的焊接接头；187
石油化工设备维护检修规程
d.泵、压缩机进出口第一道焊接接头或相近的焊接接头；
e．支吊架损坏部位附近的管道焊接接头；f.异种钢焊接接头；
g．硬度检验中发现的硬度异常的焊接接头；h．使用中发生泄漏的部位附近的焊接接头；i.其他认为需要抽查的其他焊接接头。2.2.2.11下列管道一般应选择有代表性的部位进行金相和硬度检验抽查。
a.工作温度大于370℃的碳素钢和铁素体不锈钢管道；b.工作温度大于450℃的钼钢和铬钼合金钢管道；c.工作温度大于430℃的低合金钢和奥氏体不锈钢管道；
d.工作温度大于220℃的输送临氢介质的碳钢和低合金钢管道。
2.2.2.12对于由工作介质（如含湿硫化氢）可能引起应力腐蚀的碳钢和低合金钢管道，般应选择有代表性的部位进行硬度检验。
2.2.2.13对于使用寿命接近或已经超过设计寿命的管道，检验时应进行金相检验或硬度检验，必要时应取样进行力学性能试验或化学成分分析。
2.2.3耐压强度校验和应力分析
2.2.3.1管道的全面减薄量超过公称厚度的10%时应进行耐压强度校验。耐压强度校验参照现行国家标准《工业金属管道设计规范》GB50316的相关要求进行。2.2.3.2管道应力分析。对下列情况之一者，必要时应进188
行管系应力分析：
SHS01005—2004工业管道维护检修规程a.无强度计算书，并且t。≥D/6或p/Lo」>0.385的管道；其中t。为管道设计壁厚（mm），D。为管道外径（mm），P。为设计压力（MPa)，［α]为设计温度下材料的许用应力(MPa);
b．存在下列情况之的管道：有较大变形、挠曲；法兰经常性泄漏、破坏：管段应设而未设置补偿器或补偿器失效；支吊架异常损坏；严重的全面减薄。2.2.4压力试验
在用工业管道应按一定的时间间隔进行压力试验，具体要求如下：
经全面检验的管道一般应进行压力试验。2.2.4.2管道有下列条件之一时，应进行压力试验：a．经重大修理改造的；
b．使用条件变更的；
c.停用2年以上重新投用的。
对因使用条件变更而进行压力试验的管道，在压力试前应经强度校核合格。
2.2.4.3上述2.3.4.2所述的管道，如果现场条件不允许使用液体或气体进行压力试验，经使用单位和检验单位同意，可同时采用下列方法代替：a.所有焊接接头和角焊缝（包括附着件上的焊接接头和角焊缝），用液体渗透法或磁粉法进行表面无损检测；b.焊接接头用100%射线或超声检测；c．泄漏性试验。
2.2.4.4不属于2.3.4.2所述的管道，如果现场条件不允189
石油化工设备维护检修规程
许使用液体或气体进行压力试验，经使用单位和检验单位同意，通过泄漏性试验的可以不进行压力试验。2.2.4.5压力试验和泄漏性试验的具体规定按国家标准《工业金属管道工程施工及验收规范》GB50235-一97执行，其中试验压力计算公式中的设计压力在此可以用最高工作压力代替。
3检修与质量标准
3.1检修前准备
3.1.1备齐图纸和技术资料，必要时应编写施工方案。3.1.2核对管道材料的质量证明文件，并进行外观检查。常用钢管的选用参见附录A。
3.1.3隔断非同步检修的设备或系统，加盲板。管道内部吹扫、置换干净，施工现场符合有关安全规定。3.2利旧管道的拆卸
3.2.1工作温度高于250℃的管道当温度降至150℃时，应在需拆卸的各螺栓上浇机械油或消锈剂。3.2.2拆卸的高压螺栓、螺母、可重复使用的垫片应清洗干净并逐个检查。
3.2.3拆卸时应保护各部位的密封面，口法兰应予以封闭保护。
拆卸管道应做好支撑，以防脱落和变形。3.2.5对有可能产生连多硫酸腐蚀开裂的奥氏体不锈钢管道，在拆开后接触大气之前应进行中和清洗或氮气保护，推荐的中和清洗方案参考NACE RP017097《奥氏体不锈钢和其他奥氏体合金炼油设备在停工期间产生连多硫酸应力腐蚀190
