【国家标准(GB)】 塑料注射模零件技术条件

ICS25.120.30
中华人民共和国国家标准
GB/T4170—2006
代替GB/T4170—1984
塑料注射模零件技术条件下载标准就来标准下载网
Specification of components of injection moulds for plastics2006-12-08发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-04-01实施

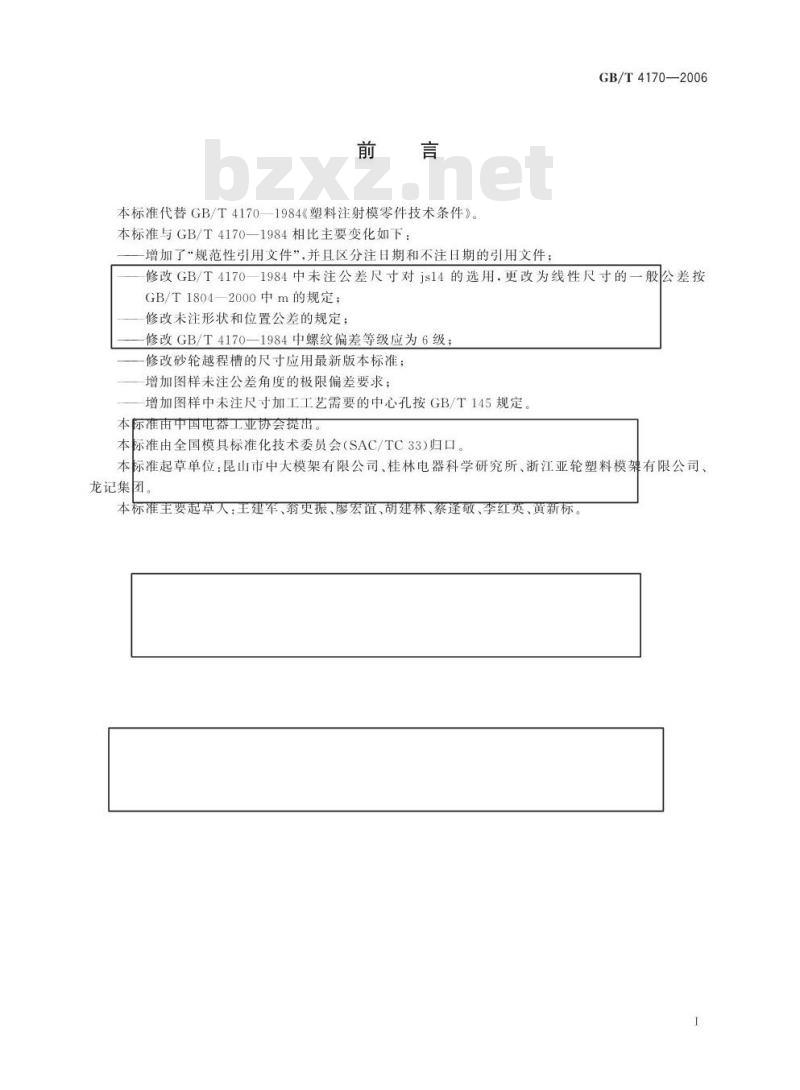

本标准代替GB/T4170—1984《塑料注射模零件技术条件》。本标准与GB/T4170—1984相比主要变化如下：增加了“规范性引用文件”并且区分注日期和不注日期的引用文件：GB/T4170—2006
修改GB/T4170一1984中未注公差尺寸对js14的选用.更改为线性尺寸的一般公差按GB/T1804—2000中m的规定：
修改未注形状和位置公差的规定；修改GB/T4170—1984中螺纹偏差等级应为6级；修改砂轮越程槽的尺寸应用最新版本标准；增加图样未注公差角度的极限偏差要求；增加图样中未注尺寸加工工艺需要的中心孔按GB/T145规定本标准由中国电器工业协会提出。本标准由全国模具标准化技术委员会（SAC/TC33)归口。本标准起草单位：昆山市中大模架有限公司、桂林电器科学研究所、浙江亚轮塑料模架有限公司、龙记集团。
本标准主要起草人：王建军、翁史振、廖宏谊、胡建林、祭逢敬、李红英、黄新标。1

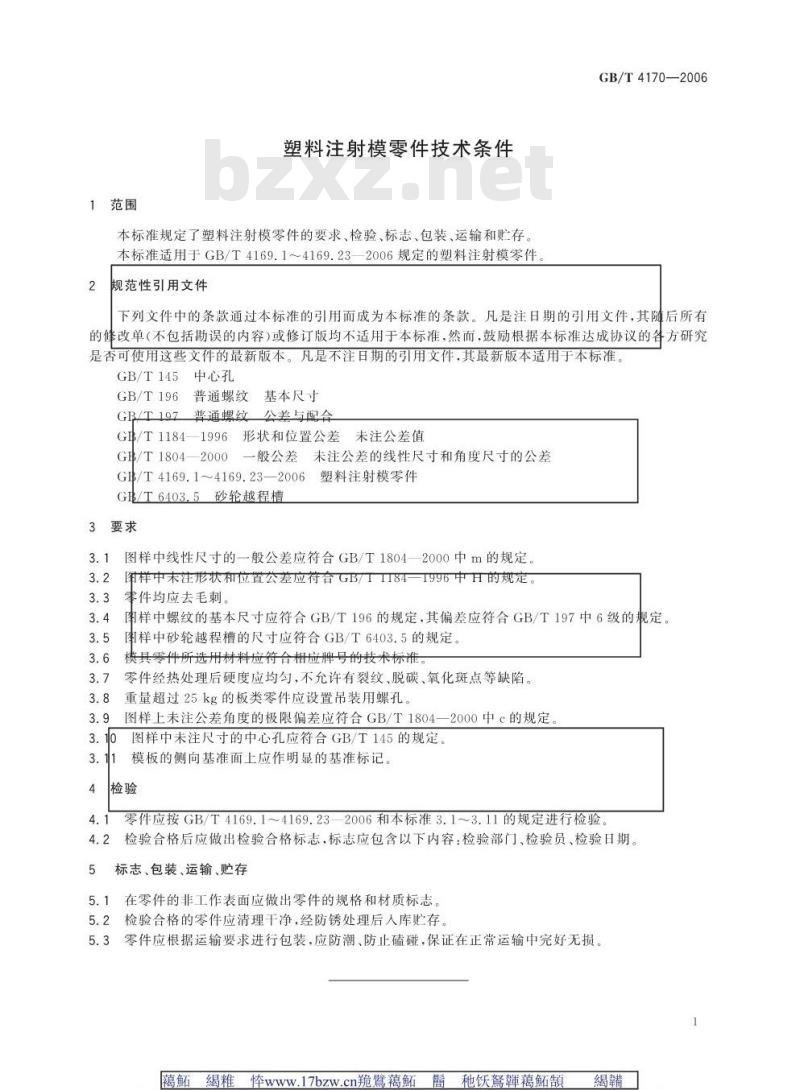

1范围
塑料注射模零件技术条件
本标准规定了塑料注射模零件的要求、检验、标志、包装、运输和贮存。本标准适用于GB/T4169.1~4169.23—2006规定的塑料注射模零件2规范性引用文件
GB/T4170—2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T145
中心孔
普通螺纹基本尺寸
GB/T196
GR/T197普通螺纹公差与配合
GB/T1184—1996形状和位置公差未注公差值
GB/T1804—2000
一般公差未注公差的线性尺寸和角度尺寸的公差GB/T4169.1~4169.23—2006塑料注射模零件G距/T6403.5砂轮越程槽
3要求
图样中线性尺寸的一般公差应符合GB/T1804一2000中m的规定3.2
图样中未注形状和位置公差应符合GB/TT184一1996中H的规定。零件均应去毛刺。
图样中螺纹的基本尺寸应符合GB/T196的规定，其偏差应符合GB/T197中6级的规定。图样中砂轮越程槽的尺寸应符合GB/T6403.5的规定。模具零件所选用材料应符合相应牌号的技术标准。零件经热处理后硬度应均匀，不允许有裂纹、脱碳、氧化斑点等缺陷。重量超过25kg的板类零件应设置吊装用螺孔。图样上未注公差角度的极限偏差应符合GB/T1804—2000中c的规定。图样中未注尺寸的中心孔应符合GB/T145的规定。模板的侧向基准面上应作明显的基准标记。检验
零件应按GB/T4169.1～4169.232006和本标准3.1～3.11的规定进行检验检验合格后应做出检验合格标志，标志应包含以下内容：检验部门、检验员、检验日期。4.2
标志、包装、运输、贮存
5.1在零件的非工作表面应做出零件的规格和材质标志。5.2检验合格的零件应清理干净，经防锈处理后入库贮存。5.3零件应根据运输要求进行包装，应防潮、防止磕碰，保证在正常运输中完好无损。1
