【国家标准(GB)】 运输带 导电性 规范和试验方法

1CS53.040.20
中华人民共和国国家标准
GB/T 3684--2006/IS0 284:2003代替GB/T3684--1983
输送带
导电性
规范和试验方法
Conveyor belts-Electrical conductivity-Specification and test method(ISO284:2003,IDT)
2006-12-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施
G1/T 3684-—2006/IS0284:2003本标准等同采用1S0284:2003《输送带导电性规范和试验方法》（英文版）。本标准代替GB/T3684一1983≤运输带导电性规范和试验方法》，因为国际上的发展，原标准在技术上已过时。
本标准等同翻译ISO2842003。
为使丁使用本标准进行下列编辑性修改：“本国际标准”一词改为“本标准”一删除国际标准的前言。
本标准与GB/T3684—1983相比主要变化如下：欧姆表用最大母程101°2代替10°Q10″2：电压用可调至1000V代替50V~1000(1983年版的3.3,本版的4.2.3和4.2.4)导电液的组分增加了氛化钾的质量份为10，要求导电液的表面电阻率不大于10*（见4.2.5)；用试样在23℃土2℃和相对湿度50%土5%至少停放21h代替在23℃士2℃和相对湿度60%～70%至少停放2（1983年版的4.4;本版的4.4)增加了资料性附录“电阻随温度和湿度的变化”（见附录A)。本标准由中国石油和化学工业协会提出。本标准由化学工业胶带标准化技术归口单位归口。本标准起草单位：浙江双箭橡胶股份有限公司、青岛橡胶工业研究所。本标准主要起草人就会民，辛永录.赵少英。本标准于1983年5月首次发布，本饮为第一次修订。I

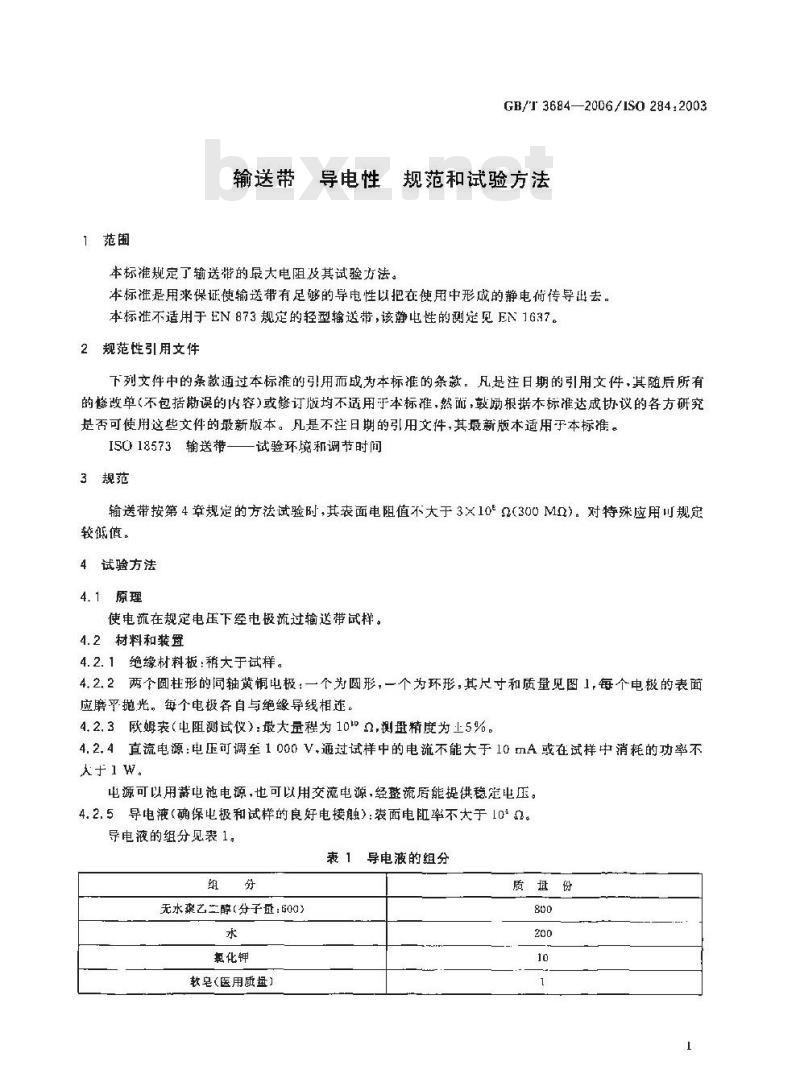

1范闺
GB/T3684—2006/1S0284:2003
导电性规范和试验方法
输送带
本标准规定了输送带的最大电阻及其试验方法。本标准是用来保证使输送带有足够的导电性以把在使用中形成的静电荷传导出去。本标准不适用于EN873规定的控型输送带，该静电性的测定见EN1637。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。IS018573输送带—
试验环境和调节时间
3规范
输送带按第4章规定的方法试验时，其表面电阻值不大于3×10°2(300M0)。对特殊应用川规定较低值。
4试验方法
4.1原理
使电流在规定电压下经电极流过输送带试样。4.2材料和装置
4.2.1绝缘材料板：稍大于试样。4.2.2两个圆柱形的同轴黄铜电极：一个为圆形，一个为环形，其尺寸和质量见图1，每个电极的表面应磨乎抛光。每个电极备自与绝缘导线相连。4.2. 3欧姆表(电阻测试仪):最大量程为 10 Q,测量精度为±5%。4.2.4直流电源：电压可调至1000V、通过试样中的电流不能大于10mA或在试样中消耗的功率不人于1w。
电源可以用蓄电池电源，也可以用交流电源，经整流后能提供稳定电压。4.2.5导电液（确保电极和试样的良好电接触）：表面电阻率不大于10。导电液的组分见表1。
表1导电液的组分
无水桑乙二醇（分子量：600）
氯化钾
软皂（医用质盘）
质址份

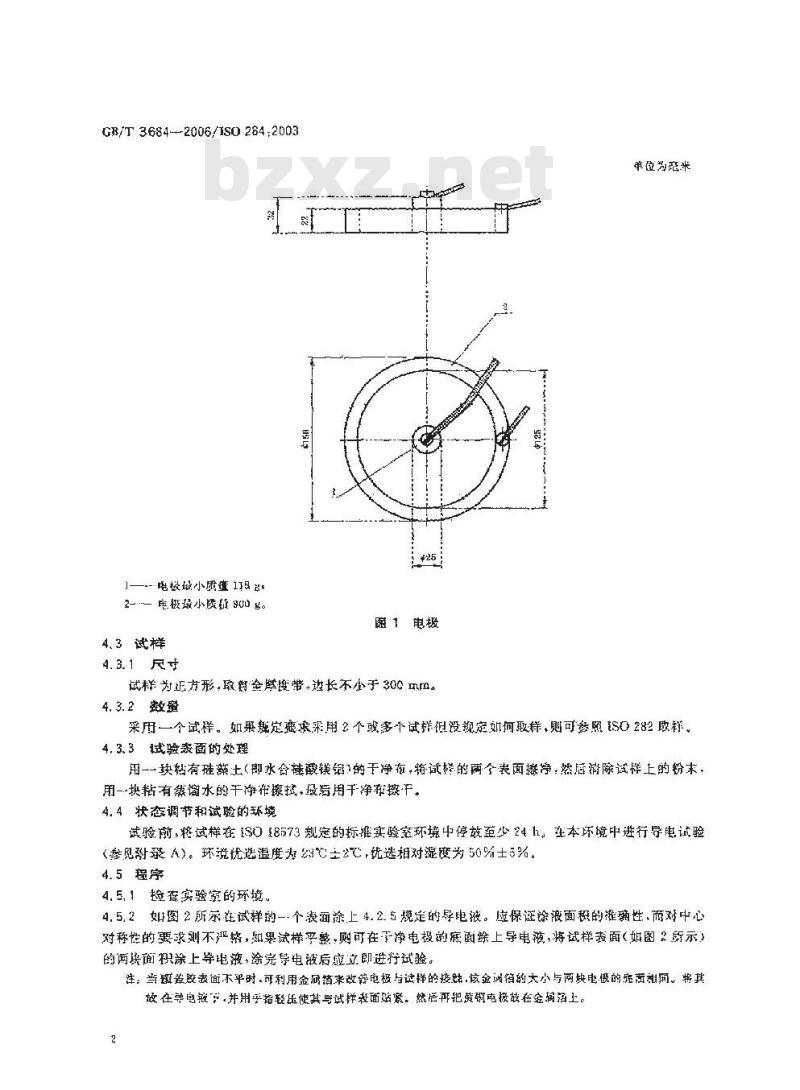

GB/T3684--2006/IS0284;2003
1—电极小成道1382
2-—电极摄小质900g。
4.3试样
匯1电极
试样为正方形，致全學度带+逆长不小于300 mm。4.3.2数蜜
单位为斑米
采用一个试样。如果能定离求采用2个或多个试样但没规定如何取样，购可参照1S0282欧样。4.3.3试验表面的处理
用一一快粘有硅藻土（即水合硅薇镁铝?的干净布，将试择的两个装面接净：然后游除试群上的粉末，用一块粘有获谕水的干净作擦技，最后用干净布擦干。4.4状态调节和斌验的环境
试验前：将试样在1S018573规定的标推实验室环境中停放至少24lh在本坏境中进行导电试验（参见附录A）。环镜优送温度为主2℃，优选相对湿度为50%士5%。4.5程序
4.5,1捡变实验案的环境。
4.5.2如图2所示在试群的一个面染上4.2.5规定的导电液。应保证途液面积的准确性，而对中心对称性的要求刻不严格，如果试样平整，可在下严净电极的底面续上导电液，将试样表面（如图？新示）的两快面积涂上导电液，途完导电没后应立即进行试验。注：当斑差胶患面不平时.可利用金局箱案改获电极与试样的接触,该金涡箱的太小与两块电极的疾而祖间。将其故在学电羧下,并用乎指轻压使其与试样表面贴紧，然后再肥虐极战在金辆落上。2

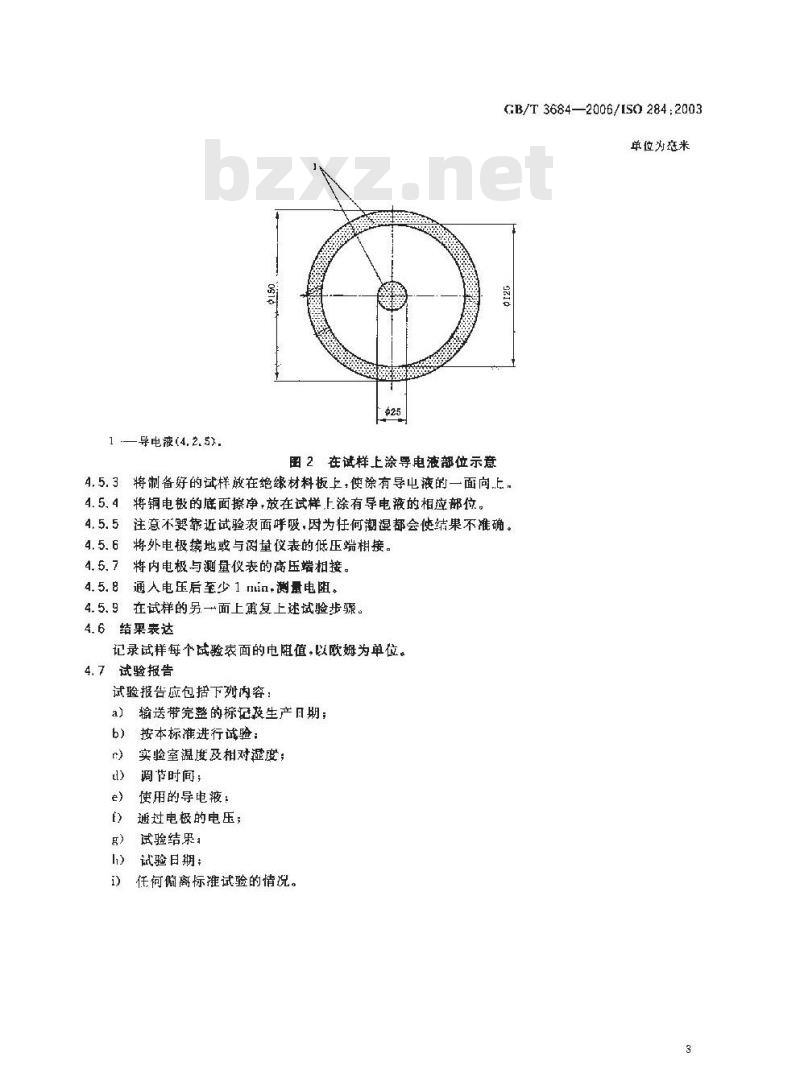

1 —导电液(4.2.5).
图 2 在试样上涂导电液部位示意GB/T 3684—2006/[SO 284:2003单位为米
4,5. 3将制备好的试样放在绝缘材料板上,使涂有导出液的一面向上。4.5.4将铜电极的底面擦净，放在试样上涂有导电液的相应部位。4.5.5注意不要靠近试验表面呼吸，因为任何潮都会使结果不准确。4.5.6将外电极接地或与测量仪表的低压端相接。4.5.7将内电极与测量仪表的高压端相接。4.5. 8通人电压后至少 1 min.测量电阻。4.5.9在试样的另面上重复上述试龄步驱骤4.6结果表达
记录试样每个试验表面的电阻值，以欧姆为单位。4.7试验报告
试验报告应包括下列内容：
输送带完整的棕记及生产日期；a
按本标准进行试验；
实验室温度及相对度；
调节时间；此内容来自标准下载网
使用的导电液：
通过电极的电压；
试验结果：
试验日期：
任何偏离标准试验的情况。
GB/T3684--2006/IS0284.2003
A.1总则
附泉A
(资料性附录）
电阻随温度和湿度的变化
本资料说明输送带题益层的电阻对溢度和应力是敏感的。本现象的发生归因于聚合物中的导电离子（如碳）的结构和定向排列程度。输送带在生产阶段和安装过程中产生的应力引起导电粒子的排列程度发生变化。
输送带题蓝层的抗静电性也受静电荷特性的影响，该特性与它的相对介电带数有关。该问题的详细情况见IEC 60250。
一致性
在按本法试验时，如果试验过程温度和实验室发生变化，则测得的输送帮覆益层的表面电阻也发生变化，而且该电阻值在相对湿达到50%以上时明显下降。如果因此而不能证明试验结果与本规范的要求一致，则可按产品规范中规定的温度和湿度上限重做试验：4
EN1637
轻型输送带
轻型输送带
参考文献
基本性能和应用；
用于电阻测定的试验方决：
GB/T3684—2006/IS02842003
输送带取样，
ISO282
IEC60250电绝缘材料在电、声和无线电频率（包括来彼）方面的齐电常数和电消粘系数的测定方法。
蝎17bzw.cn脆黛騰种餐藕顏鈺瘦張科5鳍湖
17izw.com梵粹
静种铁蟀鹧轰
1桌颖60
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
