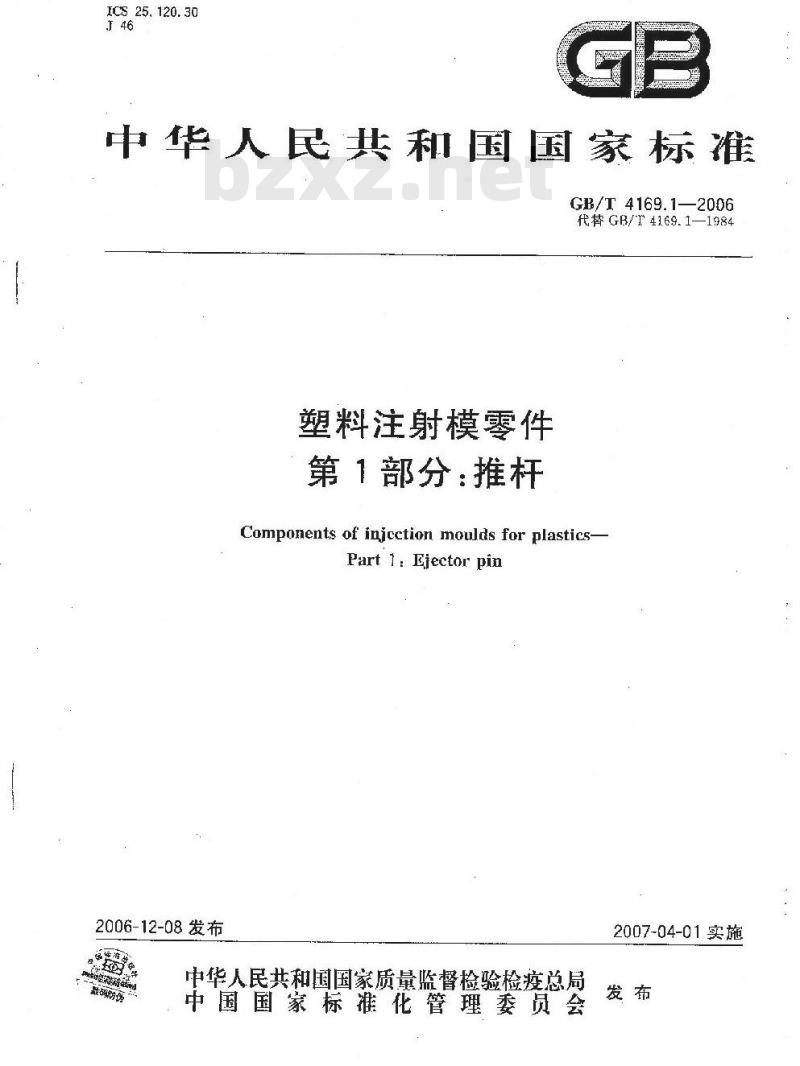

中华人民共和国国家标准
GB/T 4169.1—2006
代替GB/T 4169.1—1984
塑料注射模零件
第1部分：推杆
Components of injicction moulds for plastics-Part 1: Eiector pin
2006-12-08发布免费标准bzxz.net
数码防存
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-04-01实施

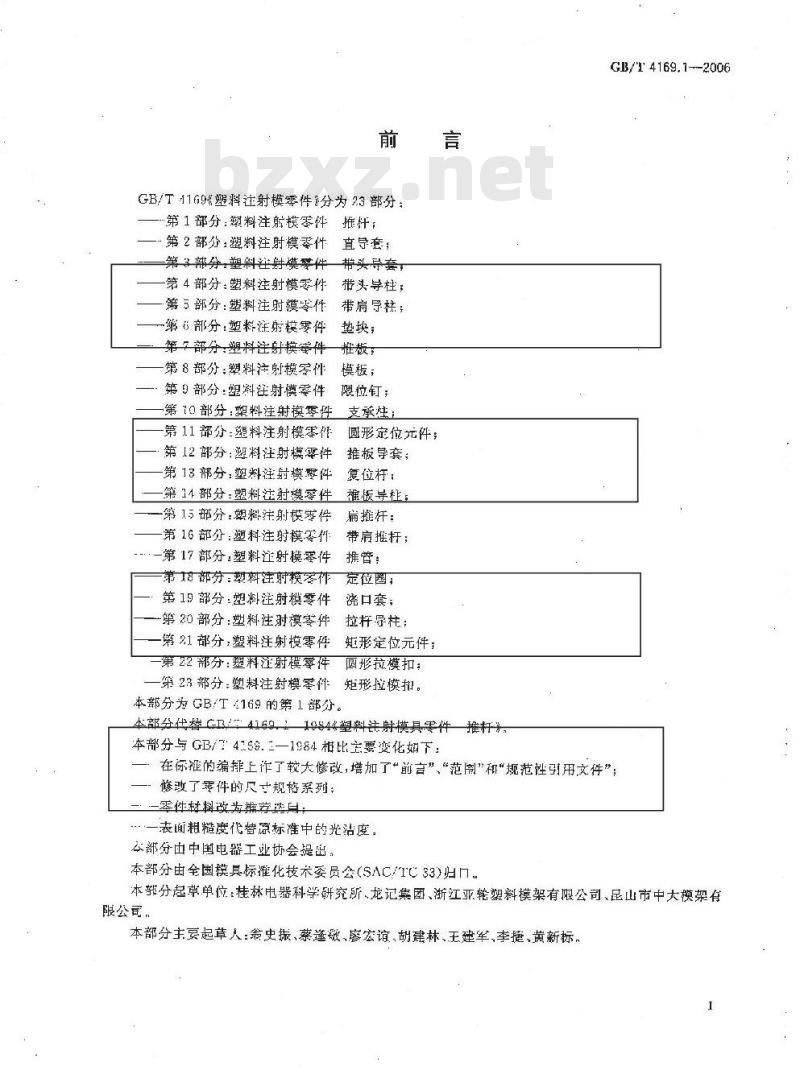

GB/T1169%塑料注射模零件分为23部分：第1部分：塑料注射模零件推杆；第2部分：塑料注射模零件直导套；第3部分：塑料社射模琴件带头导套，第4部分：塑料注射模零件
带头导柱；
第5部分：塑料注射模零
一第6部分：塑料注射模零件
第7部分，塑料注射模件
第8部分：塑料注射模零件
第9部分：塑料注射模零件
第70部分：塑料注射模罩件
第11部分：料注射模零件
第12部分：翌料注射模零件
第13部分，塑料注射模零件
第14部分：塑料注射模零件
第15部分：塑料注射模零件
第16部分：塑料注射模零件
一第17部分：塑料注射模零件
第18部芬：塑料注射模零作
第19部分：塑料注射模零件
-第20部分：塑料注射模零件
第21部分，塑料注射模零件
第2部分：塑料江射模零件
第23部分：塑料注射模零件
带肩导柱，
垫块；
模板；
限位钉；
支承性：
圆形定位元件；
推板学套；
复位杆：
谁版导柱：
扁握杆：
带肩推杆；
定位圈：
浇口套；
拉杆导柱：
矩形定位元件：
圆形拉模扣：
矩形控模抑。
本部分为GB/T4169的第1部分。
本部分代替GB,4169.110844塑料注射模具零件推杆本部分与GB/7:4S6.1—1984相比主要变化如下：GB/T 4169.1--2006
在你握的编排上作丁较大修改，增加了“前言”“范胤\和“规范性引用文件”；修改了零件的尺寸规格系列；
零件材划改为摘荐选点：
一表面粗糙度代替原标准中的光洁度，公部分由中国电器工业协会提出。本部分由全国模具标推化技术委员会（SACIC33)归口，本教分起草单位：桂林电器科学研究所、龙记集团、浙江亚轮塑料模架有限公司、品山市中大模架有限公司，
本部分主妄起草人：翁史振、蔡逢敬、廖宏谊、胡建林.王建军李捷、黄新标，I
塑料注射模零件
第1部分：推杆
本部分规定丁塑料注射模用推杆的尺寸规格和公差。本部分循用于塑料注射模所用的雄杆。本部分还给出「材料指南和硬度要求，并规定了推杆的标记。2 规范性引用文件
GB/T 4169.1-2006
下列文件中的条款通过本部分的引用前成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本部分：然而，鼓励根据本部分达成协议的各方研究是否可使用这文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T4170—2006塑料注射模零件技术条件3尺寸规格

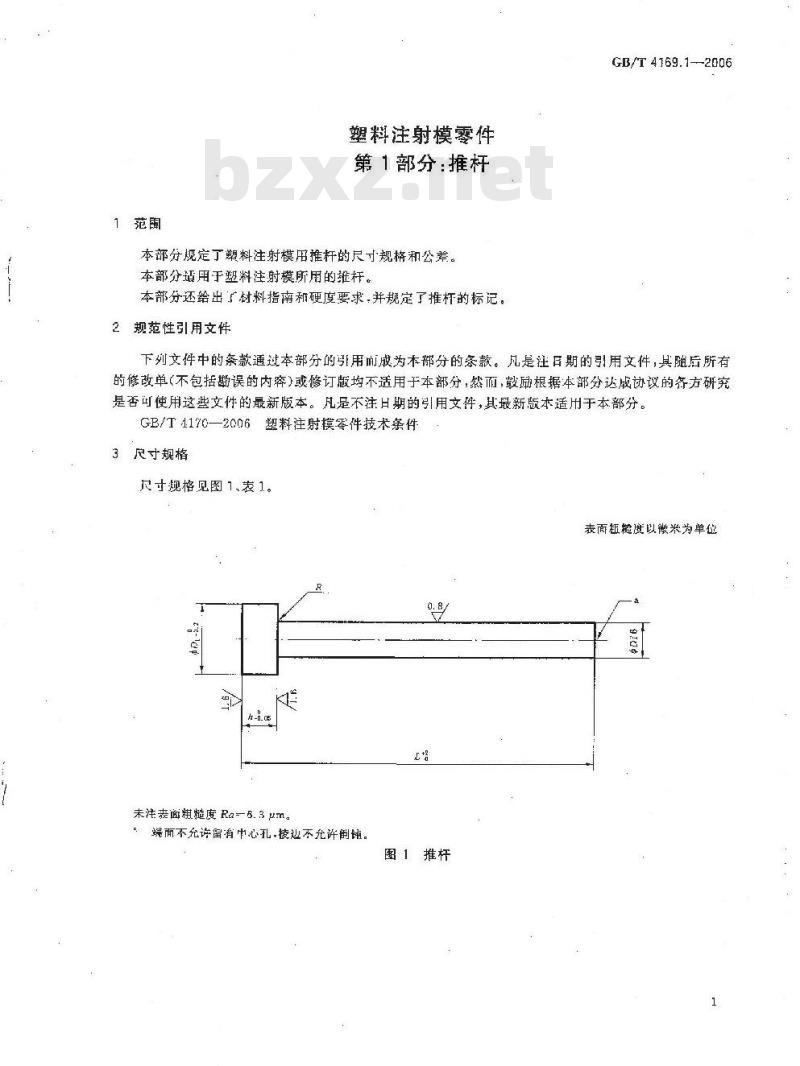

尺寸规格见图1.表1.。
表面扭糖度以微米为单位
未注表面粗糙度Ra-5.3μm。
端面不充许留有中心孔，棱不允许制铺。图1推杆
GB/T 4169.1--2006
树料和硬度
表1推杆尺寸
H 4Cr5Mo5iV1.3Cr2W81
材料由制造者选定，推荐猫
单位为亲米
硬度 50 HRC～55 HRC.其中固定端-9范围内硬度 35 HRC45 EIRC.
率火后表面可进行渗氮处现，渗氮层深度为C.08mIn~0.15mm，心部硬度40HRC.~-44HRC，表面硬度2900HV
应符合GB/T4170—2006的规定。6粽标记

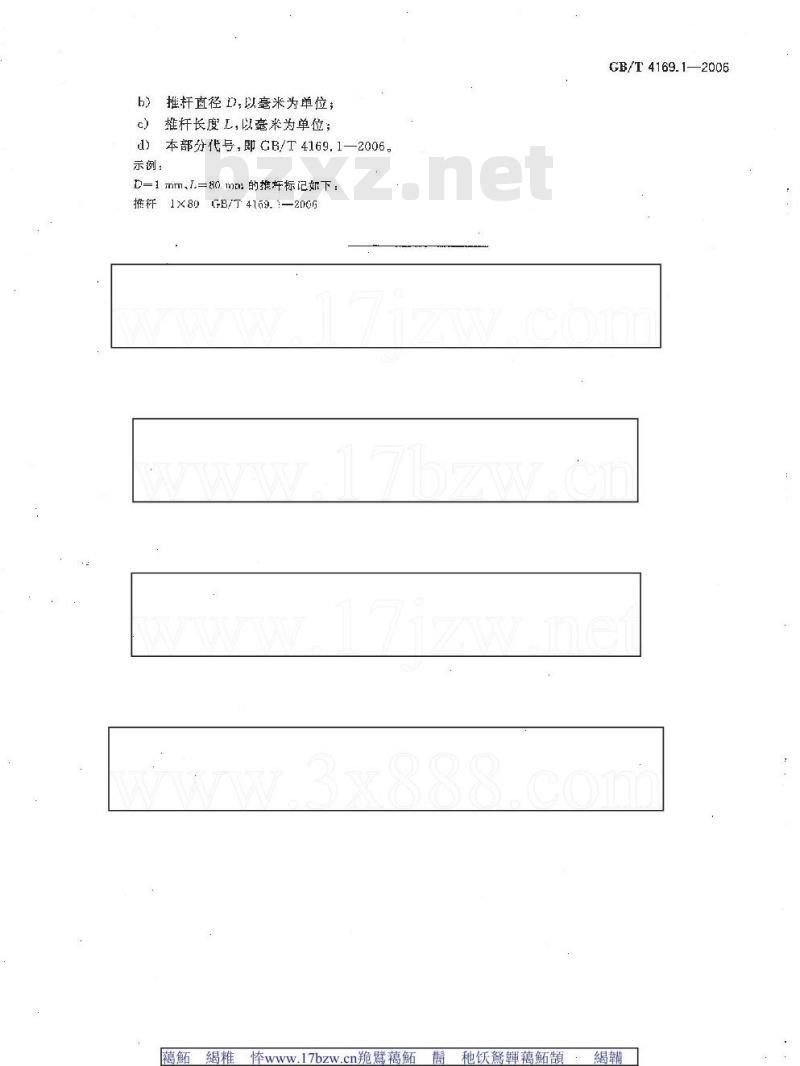

按本部分的推杆应有下列标记：a）推杆，
b）推杆直径,以毫米为单位；
推杆长度L，以毫来为单位；
d）本部分代号，即GB/T4169.1—2006。示例：
D=1mm,L=80mm的推杆标记如下：推杆1×80GB/T4169.1—2006
旺衰张科5甜
17bzw.cn脆營
間他妖煮藕顏
17izw.com脆蟀
酱他蟀聚鹉發
GB/T 4169.1—2006
1乐颖60翼
