【国家标准(GB)】 硬质泡沫塑料 易碎性的测定

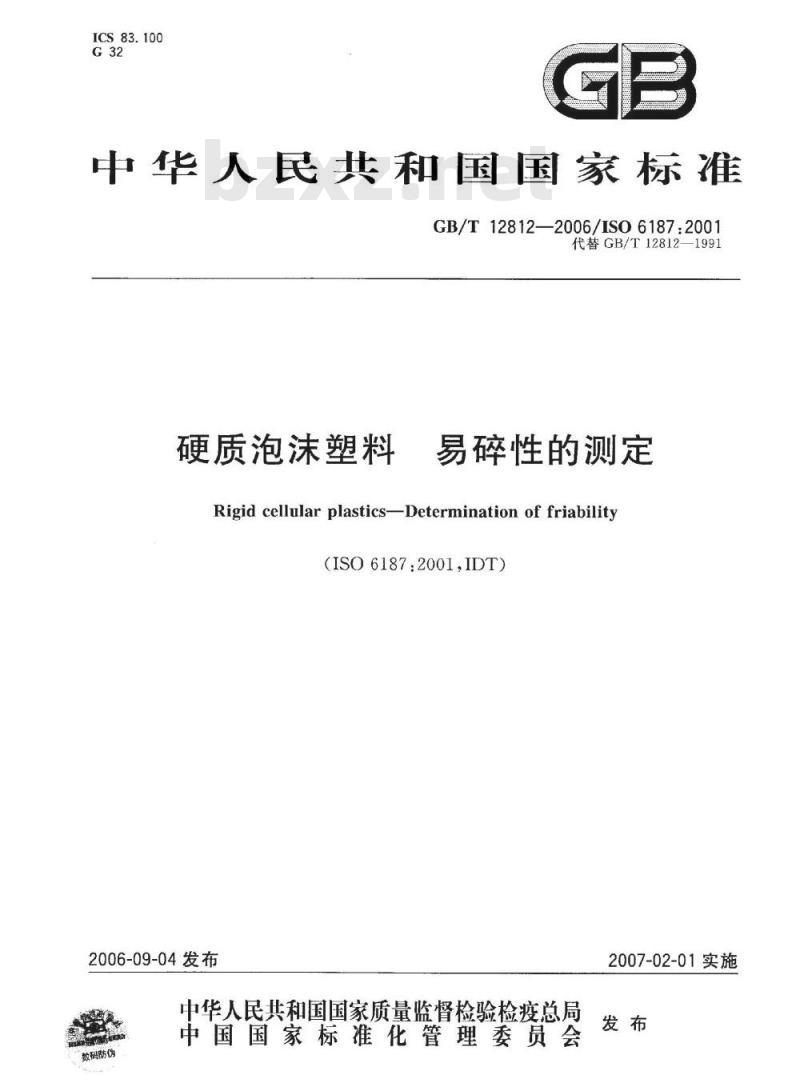

ICS83.100
中华人民共和国国家标准
GB/T12812—2006/IS06187:2001代替GB/T12812—1991
硬质泡沫塑料
易碎性的测定
Rigid cellular plasticsDetermination of friability（ISO6187:200I.IDT)
2006-09-04发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2007-02-01实施

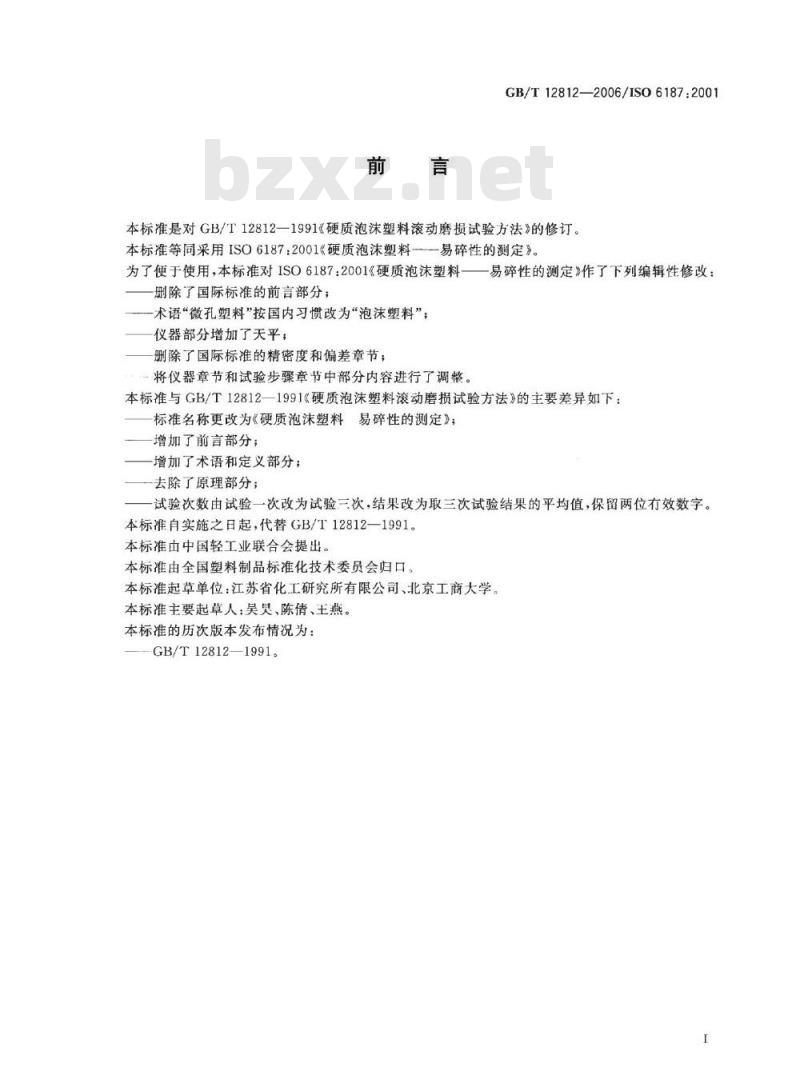

GB/T12812—2006/ISO6187:2001本标准是对GB/T12812—1991《硬质泡沫塑料滚动磨损试验方法》的修订。本标准等同采用ISO6187：2001《硬质泡沫塑料一—易碎性的测定》。为了便于使用，本标准对ISO6187：2001《硬质泡沫塑料一—易碎性的测定》作了下列编辑性修改：删除了国际标准的前言部分；
一术语“微孔塑料”按国内习惯改为“泡沫塑料”；仪器部分增加了天平；
删除了国际标准的精密度和偏差章节；将仪器章节和试验步骤章节中部分内容进行了调整。本标准与GB/T12812—1991《硬质泡沫塑料滚动磨损试验方法》的主要差异如下：标准名称更改为《硬质泡沫塑料易碎性的测定》；增加了前言部分；
增加了术语和定义部分；
一去除了原理部分；
试验次数由试验一次改为试验三次，结果改为取三次试验结果的平均值，保留两位有效数字。本标准自实施之日起，代替GB/T12812—1991。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会归口。本标准起草单位：江苏省化工研究所有限公司、北京工商大学。本标准主要起草人：昊昊、陈倩、王燕。本标准的历次版本发布情况为：GB/T12812—1991。

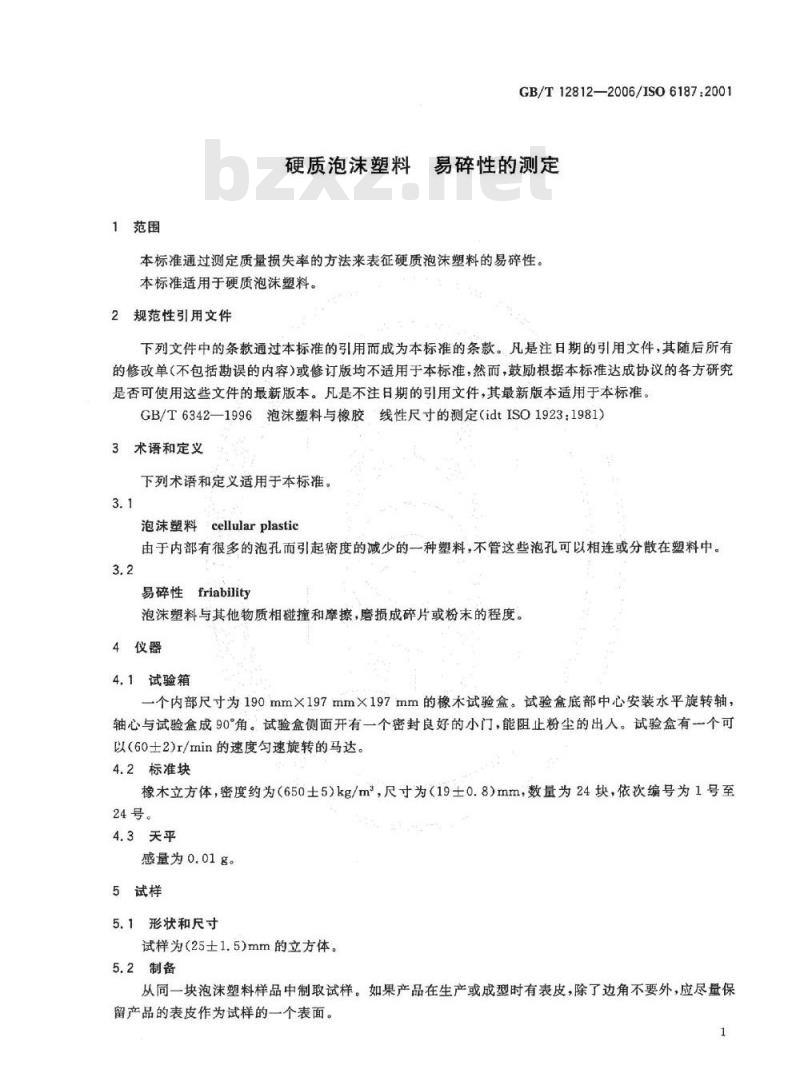

1范围
硬质泡沫塑料
GB/T12812—2006/ISO06187:2001易碎性的测定
本标准通过测定质量损失率的方法来表征硬质泡沫塑料的易碎性。本标准适用于硬质泡沫塑料。bzxz.net
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6342—1996泡沫塑料与橡胶线性尺寸的测定（idtISO1923：1981）3术语和定义
下列术语和定义适用于本标准。3.1
泡沫塑料cellularplastic
由于内部有很多的泡孔而引起密度的减少的一种塑料，不管这些泡孔可以相连或分散在塑料中。3.2
易碎性friability
泡沫塑料与其他物质相磁撞和摩擦，磨损成碎片或粉末的程度。4仪器
4.1试验箱
一个内部尺寸为190mm×197mm×197mm的橡木试验盒。试验盒底部中心安装水平旋转轴，轴心与试验盒成90角。试验盒侧面开有一个密封良好的小门，能阻止粉尘的出入。试验盒有一个可以（60士2)r/min的速度匀速旋转的马达。4.2标准块
橡木立方体，密度约为（650士5）kg/m，尺寸为（19士0.8）mm，数量为24块，依次编号为1号至24号。
4.3天平
感量为0.01g。
5试样
5.1形状和尺寸
试样为（25士1.5）mm的立方体。5.2制备
从同一块泡沫塑料样品中制取试样。如果产品在生产或成型时有表皮，除了边角不要外，应尽量保留产品的表皮作为试样的一个表面。1

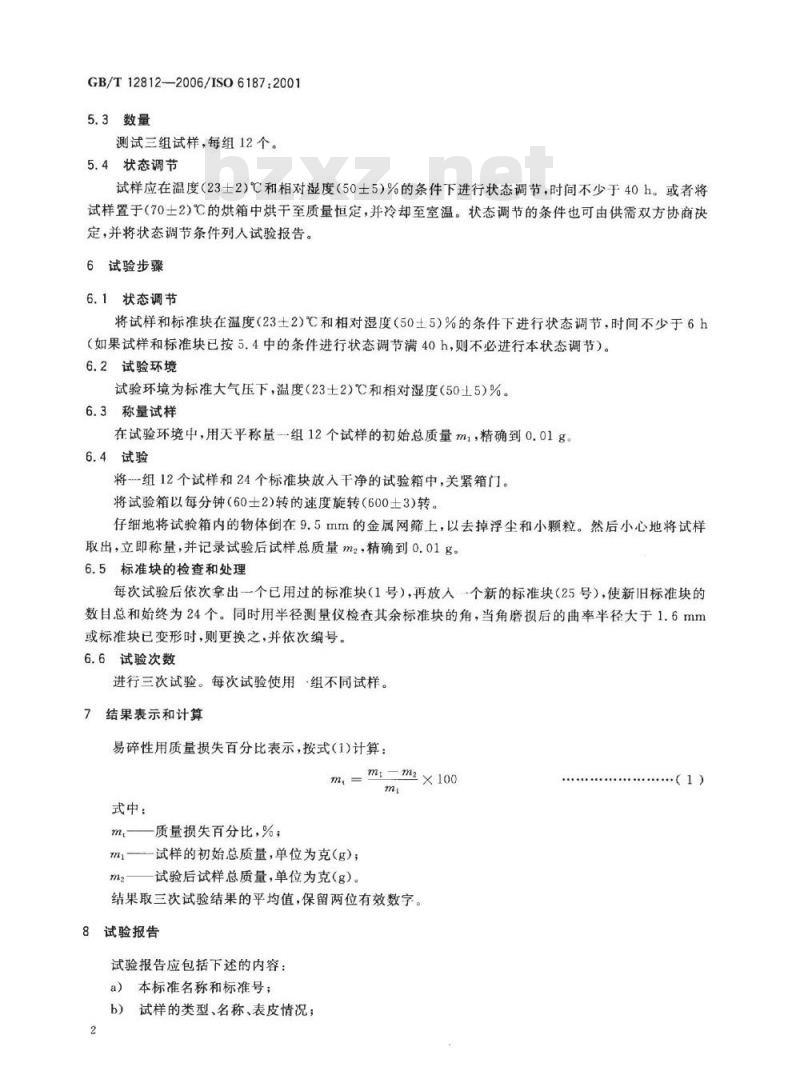

GB/T12812-—2006/ISO6187:20015.3数量
测试三组试样，每组12个。
5.4状态调节
试样应在温度（23士2)℃和相对湿度（50士5）%的条件下进行状态调节，时间不少于40h。或者将试样置于（70士2）℃的烘箱中烘干至质量恒定，并冷却至室温。状态调节的条件也可由供需双方协商决定，并将状态调节条件列人试验报告。6试验步骤
6.1状态调节
将试样和标准块在温度（23土2)℃和相对湿度（50±5）%的条件下进行状态调节，时间不少于6h（如果试样和标准块已按5.4中的条件进行状态调节满40h，则不必进行本状态调节）。6.2试验环境
试验环境为标准大气压下，温度（23士2）℃和相对湿度（50土5）%6.3称量试样
在试验环境中，用天平称量一组12个试样的初始总质量m1，精确到0.01g。6.4试验
将-组12个试样和24个标准块放入干净的试验箱中，关紧箱门。将试验箱以每分钟（60±2)转的速度旋转（600士3)转。仔细地将试验箱内的物体倒在9.5m的金属网筛上，以去掉浮尘和小颗粒。然后小心地将试样取出，立即称量，并记录试验后试样总质量m2，精确到0.01g。6.5标准块的检查和处理
每次试验后依次拿出一个已用过的标准块（1号），再放入个新的标准块（25号），使新旧标准块的数目总和始终为24个。同时用半径测量仪检查其余标准块的角，当角磨损后的曲率半径大于1.6mm或标准块已变形时，则更换之，并依次编号。6.6试验次数
进行三次试验。每次试验使用组不同试样。7结果表示和计算
易碎性用质量损失百分比表示，按式（1)计算：m=ml=m2×100
式中：
质量损失百分比，%；
m一-试样的初始总质量，单位为克（g）；试验后试样总质量，单位为克（g）。m2
结果取三次试验结果的平均值，保留两位有效数字。8试验报告
试验报告应包括下述的内容：
a）本标准名称和标准号；
b）试样的类型、名称、表皮情况；2
（1）)

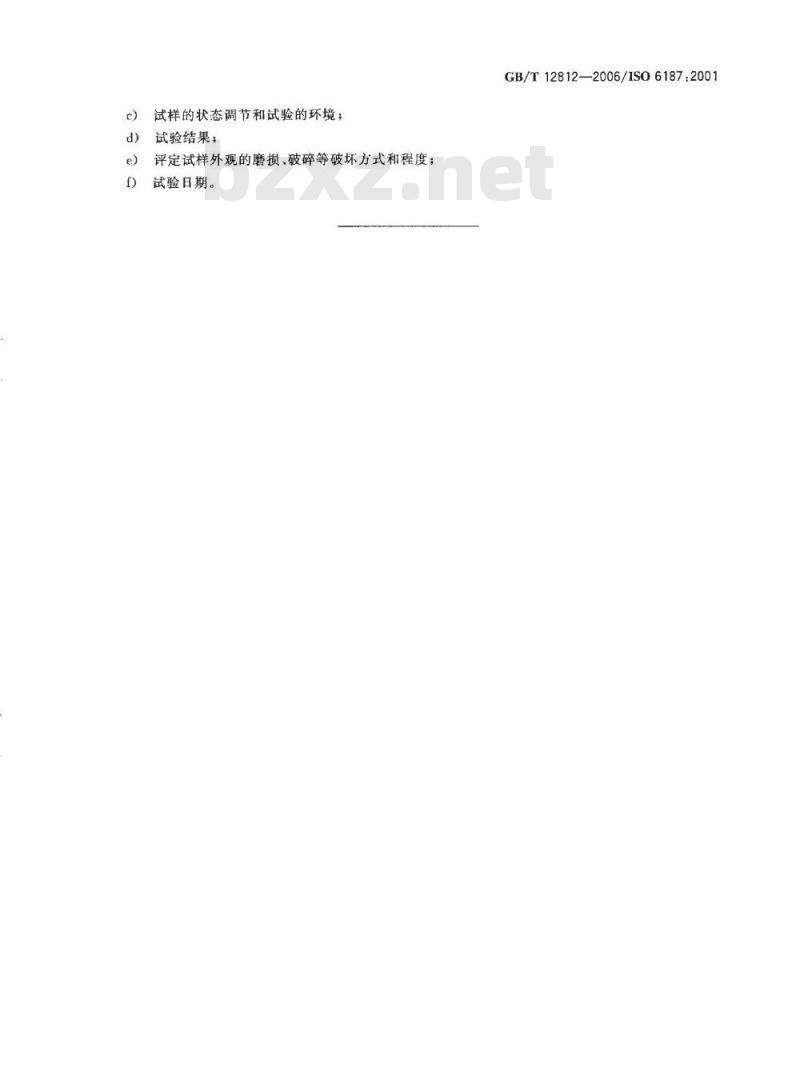

试样的状态调节和试验的环境；试验结果；
评定试样外观的磨损、破碎等破坏方式和程度试验日期。
GB/T12812—2006/1SO6187:2001GB/T12812-2006
中华人民共和国
国家标准
易碎性的测定
硬质泡沫塑料
GB/T12812—2006/ISO6187:2001*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2007年4月第一版
印张0.5字数7千字
2007年4月第一次印刷
书号：1550661-29298
如有印装差错
定价10.00元
由本社发行中心调换
版权专有
侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
