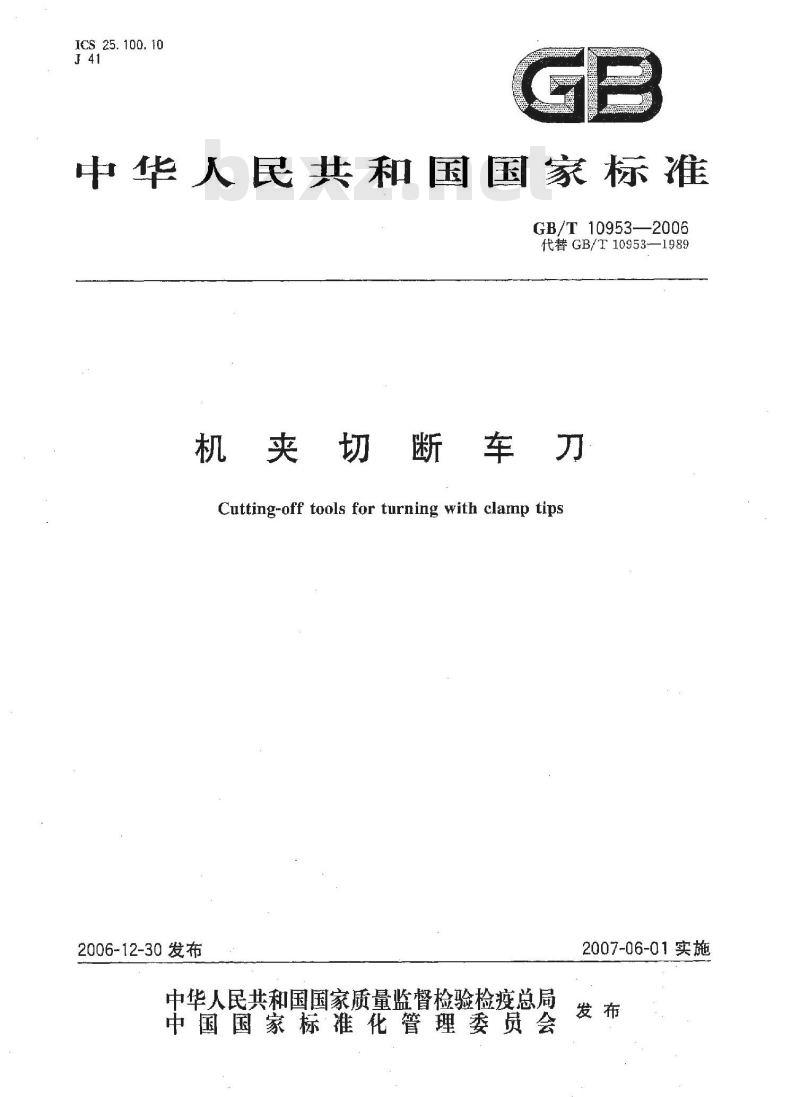

【国家标准(GB)】 机夹切断车刀

ICS 25. 100. 10
中华人民共和国国家标准
GB/T 10953—2006
代替GB/T10953—1989
机夹切断车刀
Cutting-off tools for turning with clamp tips2006-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施

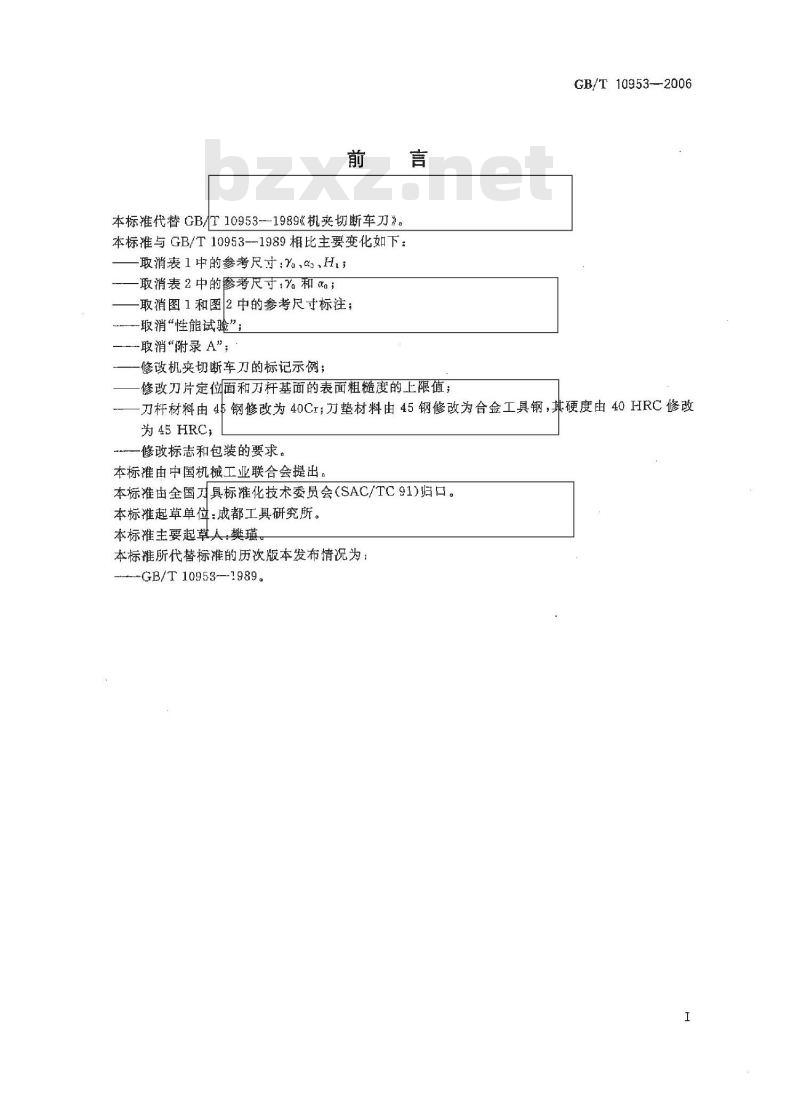

本标准代替GB/T10953-1989《机夹切断车刀》。本标准与GB/T10953-1989相比主要变化如下：取消表1中的参考尺寸：%4，H
取消表2中的参考尺寸：%和αa；取消图1和图2中的参考尺寸标注；-取消“性能试验”；
取消“附录 A”；
修改机夹切断车刀的标记示例；修改刀片定位面和刀杆基面的表面粗糙度的上限值；GB/T 10953-2006
刀杆材料由45钢修改为40Cr；刀垫材料由45钢修改为合金工具钢，其硬度由40HRC修改为45 HRC，
修改标志和包装的要求。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91）归口。本标准起草单位：成都工具研究所。本标准主要起草人：樊瑾
本标准所代替标准的历次版本发布情况为：GB/T 10953-1989.

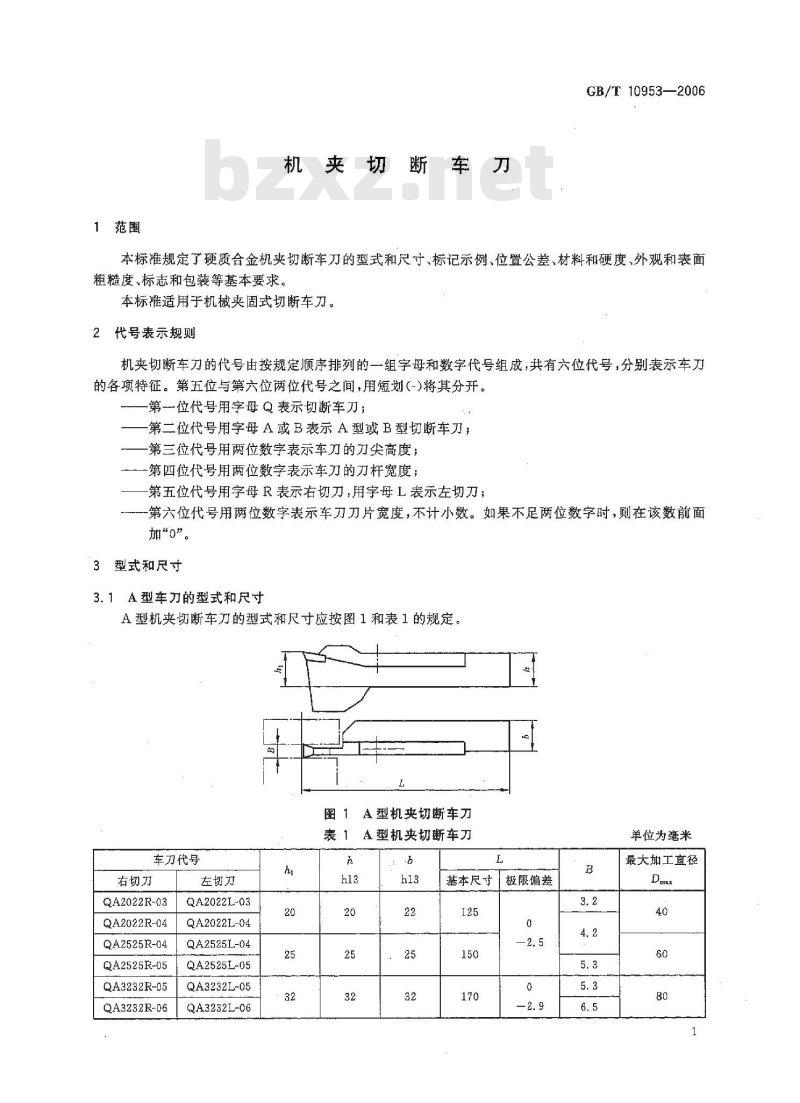

1范围
机夹切断车刀
GB/T 10953—2006
本标规定了硬质合金机夹切断车刀的型式和尺寸、标记示例、位置公差、材料和硬度、外观和表面粗糙度、标志和包装等基本要求，本标推适用于机械夹固式切断车刀。2代号表示规则
机夹切断车刀的代号由按规定顺序排列的一组字母和数字代号组成，共有六位代号，分别表示车刀的各项特征。第五位与第六位两位代号之间，用短划(-)将其分开。一第一位代号用字母Q表示切断车刀；第二位代号用字母A或B表示A型或B型切断车刀；第三位代号用两位数字表示车刀的刀尖高度；一第四位代号用两位数字表示车刀的刀杆宽度；第五位代号用字母R表示右切刀，用字母L表示左切刀；第六位代号用两位数字表示车刀刀片宽度，不计小数。如果不足两位数字时，则在该数前面加“o”。
3型式和尺寸
3.1A型车刀的型式和尺寸
A型机夹切断车刀的型式和尺寸应按图1和表1的规定。图1
A型机夹切断车刀bzxz.net
表1A型机夹切断车刀
车刃代号
右切刀
QA2022R-03
QA2022R-04
QA2525R-04
QA2525R-05
QA3232R-05
QA3232R-06
左切刀
QA2022L-03
QA2022L-04
QA2525L-04
QA2525L-05
QA3232L-05
QA3232L-06
基本尺寸
极限偏差
单位为毫米
最大加工直径
GB/T 10953—2006

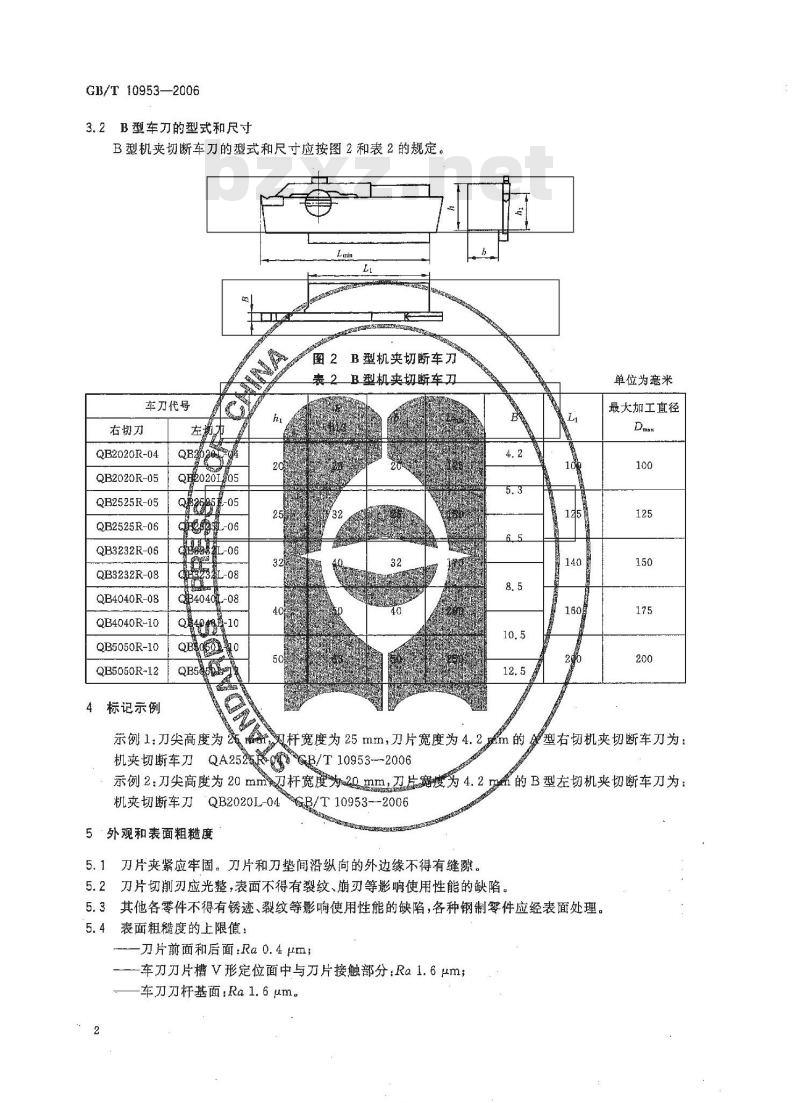

3.2B型车刀的型式和尺寸
B型机夹切断车刀的型式和尺寸应按图2和表2的规定。B型机夹切断车刀
表2B型机夹切断车刀
车刀代号
右切力
QB2020R-04
QB2020R-05
QB2525R-05
QB2525R-06
QB3232R-06
QB3232R-08
QB4040R-08
QB4040R-10
QB5050R-10
QB5050R-12
标记示例
2020105
QB565h
示例1：刀尖高度为
单位为毫米
最大加工直径
2杆宽度为25mm，刀片宽度为4.2m的，型右切机夹切断车刀为：
机夹切断车刀QA2525P-QCB/T10953-2006示例 2:刀尖高度为 20 mm%刀杆宽度为-20.mm;刀片露度为 4. 2 m 的 B 型左切机夹切断车刀为：机夹切断车刀QB2020L-04GB/T10953-20065外观和表面粗糙度
5.1刀片夹紧应牢固。刀片和刀挚间沿纵向的外边缘不得有缝隙，5.2刀片切削刃应光整，表面不得有裂纹、崩刃等影响使用性能的缺陷。5.3其他各零件不得有锈迹、裂纹等影响使用性能的缺陷，各种钢制零件应经表面处理。5.4表面粗糙度的上限值：
刀片前面和后面：Ra0.4μm;
-车刀刀片槽V形定位面中与刀片接触部分：Ra1.6μm-车刀刀杆基面：Ra1.6μm。
6材料和硬度
GB/T 10953—2006

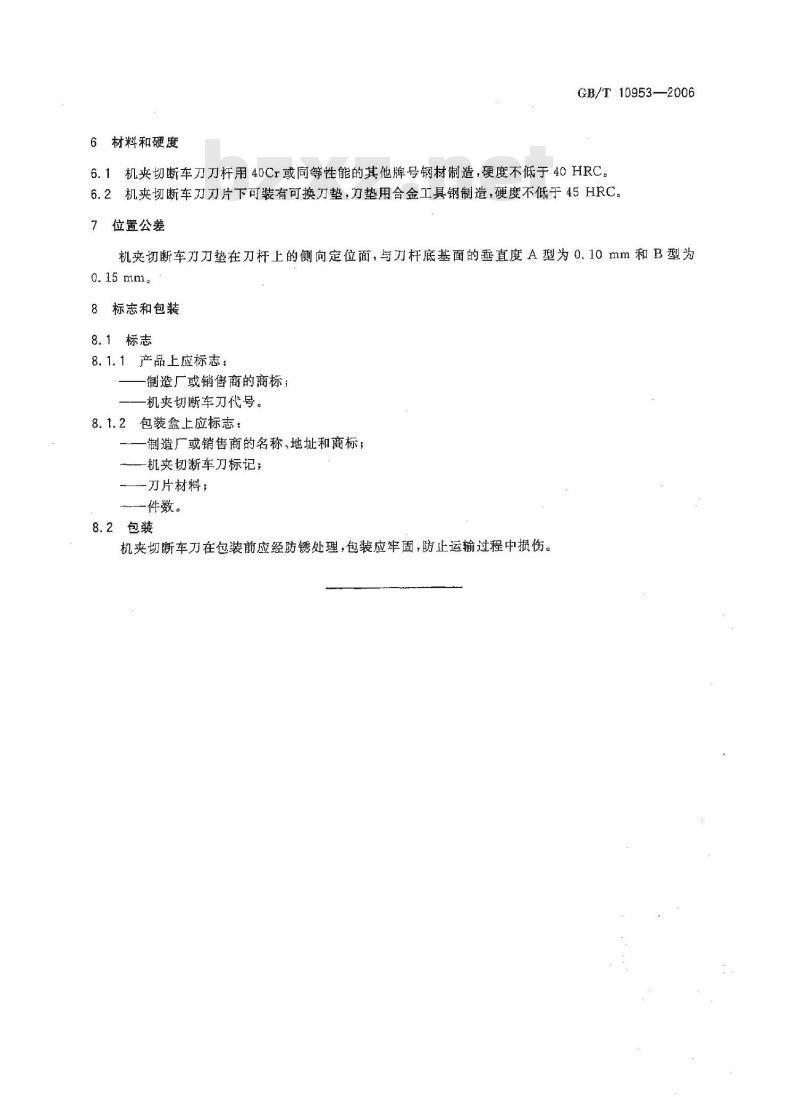

6.1机夹切断车刀刀杆用40Cr或同等性能的其他牌号钢材制造，硬度不低于40HRC。6.2机夹切断车刀刀片下可装有可换刀垫，刀垫用合金工具钢制造，硬度不低于45HRC。7位置公差
机夹切断车刀刀垫在刀杆上的侧向定位面，与刀杆底基面的垂直度A型为0.10mm和B型为0.15mm.
8标志和包装
8.1标志
8.1.1产品上应标志：
制造厂或销售商的商标；
机夹切断车刀代号。
8.1.2包装盒上应标志：
一制造厂或销售商的名称、地址和商标；一机夹切断车刀标记；
—刀片材料；
—一件数。
8.2包装
机夹切断车刀在包装前应经防锈处理，包装应牢固，防止运输过程中损伤。GB/T 10953-2006
