【国家标准(GB)】 自动换刀用7:24圆锥工具柄部-40、45和50号柄用拉钉 第2部分:技术条件

ICS 25. 100. 99
中华人民共和宝国家标准
GB/T 10945.2--2006
代替GB/T10945--1989
自动换刀用7：24圆锥工具柄部
40、45和50号柄用拉钉
第2部分：技术条件
Tool shanks with 7 : 24 taper for automatic tool changers-Retention knobs for shanks Nos. 40,45 and 50-Part 2: Technical specifications2006-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施

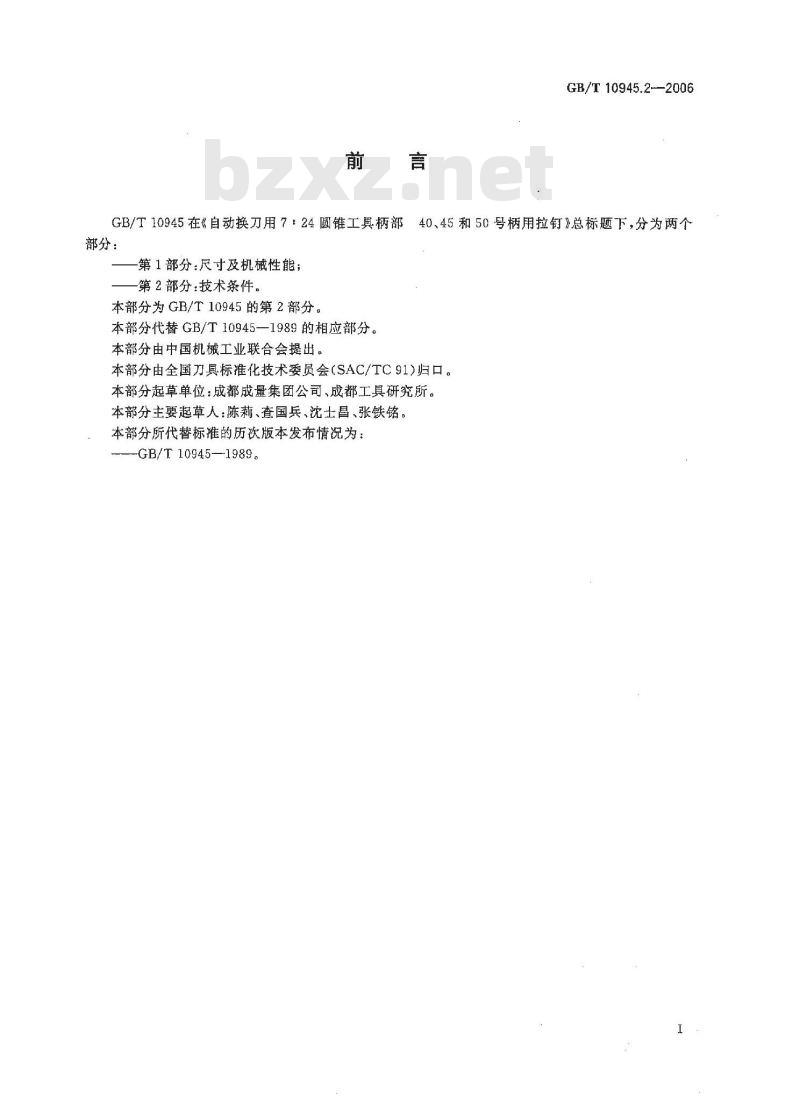

GB/T10945在《自动换刀用7：24圆锥工具柄部部分：
第1部分：尺寸及机械性能；
第2部分：技术条件。
本部分为GB/T10945的第2部分。本部分代替GB/T10945—1989的相应部分。本部分由中国机械工业联合会提出。GB/T 10945.2-2006
40、45和50号柄用拉钉》总标题下，分为两个本部分由全国刀具标推化技术委员会（SAC/TC91)归口。本部分起草单位：成都成量集团公司、成都工具研究所。本部分主要起草人：陈莉、查国兵、沈士昌、张铁铭本部分所代替标准的历次版本发布情况为：-GB/T 10945—1989。
自动换刀用7：24圆锥工具柄部
40、45和50号柄用拉钉
第2部分：技术条件
GB/T10945.2--2006

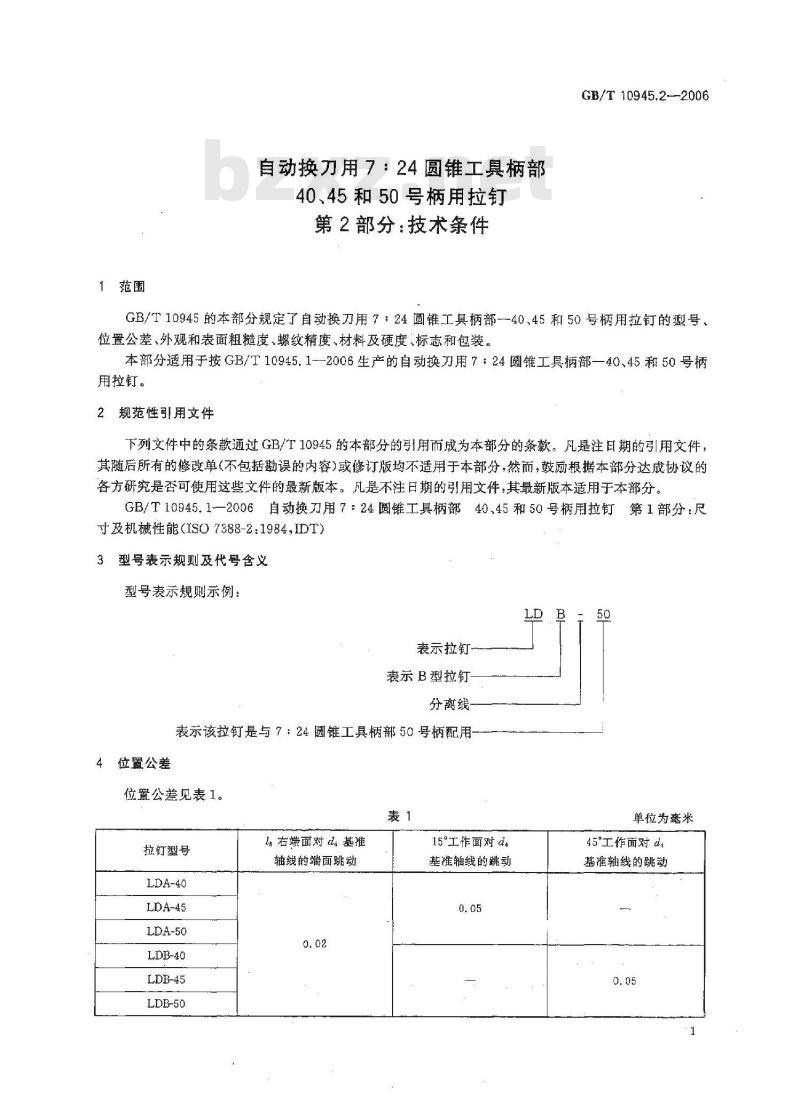

GB/T10945的本部分规定了自动换刀用7：24圆锥工具柄部-40、45和50号柄用拉钉的型号位置公差、外观和表面粗糙度、螺纹精度、材料及硬度、标志和包装。本部分适用于按GB/T10945.1—2006生产的自动换刀用7：24圆锥工具柄部—40、45和50号柄用拉钉。
2规范性引用文件
下列文件中的条款通过GB/T10945的本部分的引1用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T10945.1-—2006自动换刀用7：24圆锥工具柄部40、45和50号柄用拉钉第1部分：尺寸及机械性能（ISO7388-2：1984,IDT)3型号表示规则及代号含义
型号表示规则示例：
表示拉钉
表示B型拉钉
分离线
表示该拉钉是与7：24圆锥工具柄部50号柄配用-4位置公差
位置公差见表1。
拉钉型号
LDA-40
LDA-45
LDA-50
LDB-40
LDB-45
LDB-50
l：右端面对d基准
轴线的端面跳动
15°工作面对d
基准轴线的跳动
单位为毫米
45°工作面对44
基准轴线的跳动
GB/T10945.2—2006
5外观和表面粗糙度

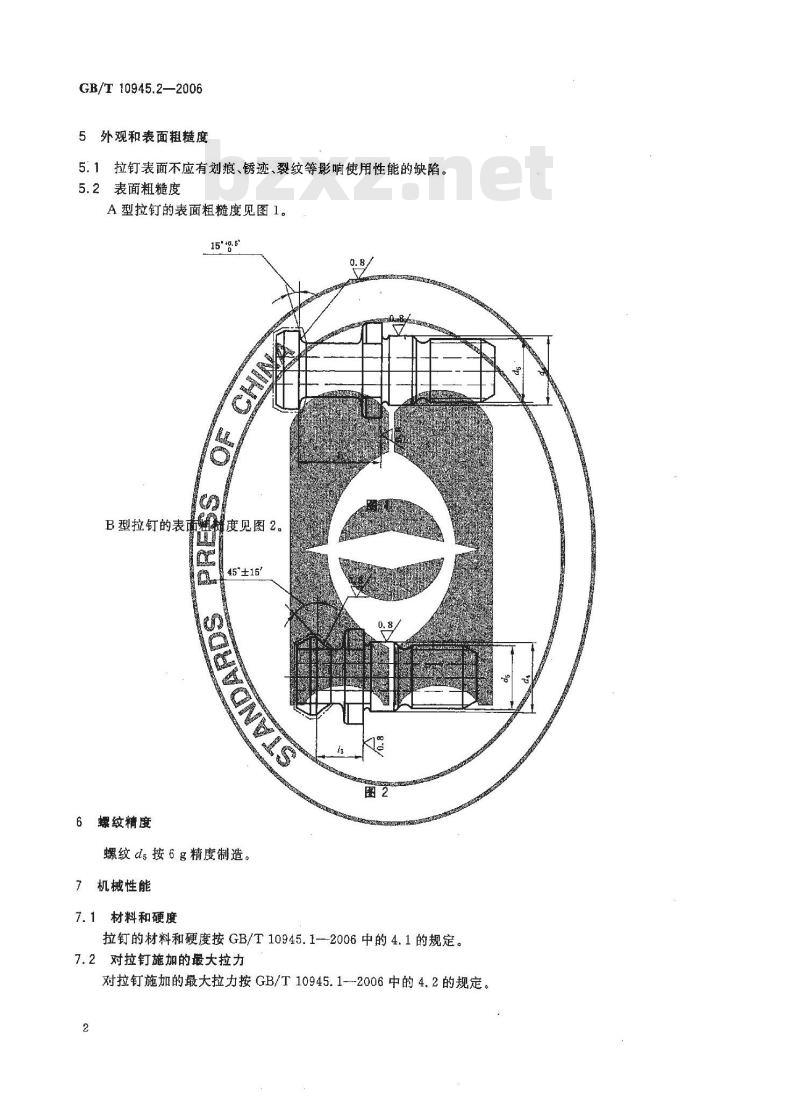

5.1拉钉表面不应有划痕、锈迹、裂纹等影响使用性能的缺陷。5.2表面粗糙度
A型拉钉的表面粗糙度见图1。
B型拉钉的表面
6螺纹精度
翼度见图2。
螺纹ds按6g精度制造。
7机械性能
7.1材料和硬度
拉钉的材料和硬度按GB/T10945.1--2006中的4.1的规定。7.2对拉钉施加的最大拉力
对拉钉施加的最大拉力按GB/T10945.1-2006中的4.2的规定。2

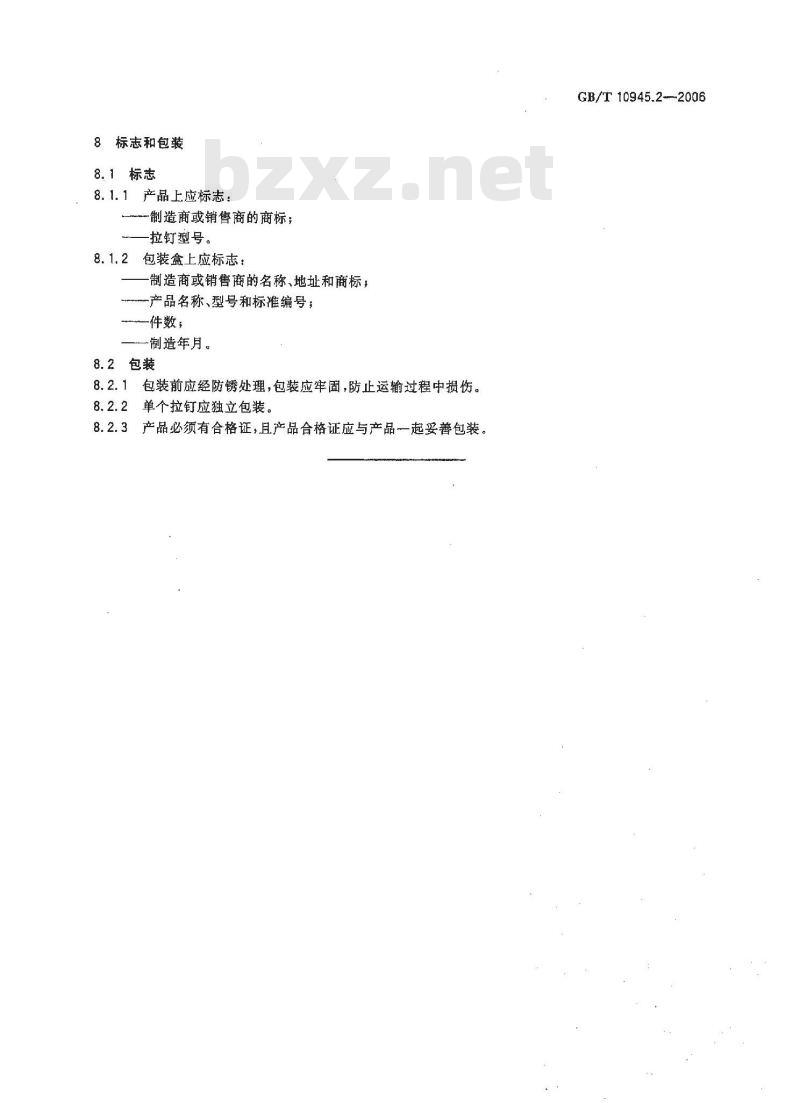

8标志和包装
8.1标志
8.1.1产品上应标志：
制造商或销售商的商标；
一拉钉型号。
8.1.2包装盒上应标志：
制造商或销售商的名称、地址和商标，产品名称、型号和标准编号；
一件数；
制造年月。
8.2包装免费标准bzxz.net
8.2.1包装前应经防锈处理，包装应牢固，防止运输过程中损伤。单个拉钉应独立包装。
8.2.3产品必须有合格证，且产品合格证应与产品一起妥善包装。GB/T 10945.2--2006
GB/T 10945.2-2006
中华人民共和国
国家标准
自动换刀用7：24圆锥工具柄部
40、45和50号柄用拉钉
第2部分：技术条件
GB/T10945.2--2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网证 spe. net. cen
电话：6852394668517548
中国标推出版社秦墓岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2007年5月第一版 2007年5月第一次印刷书号：155066·1-29376宠价10.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（01068533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
