【国家标准(GB)】 硬质合金T形槽铣刀

ICS 25, 100.20

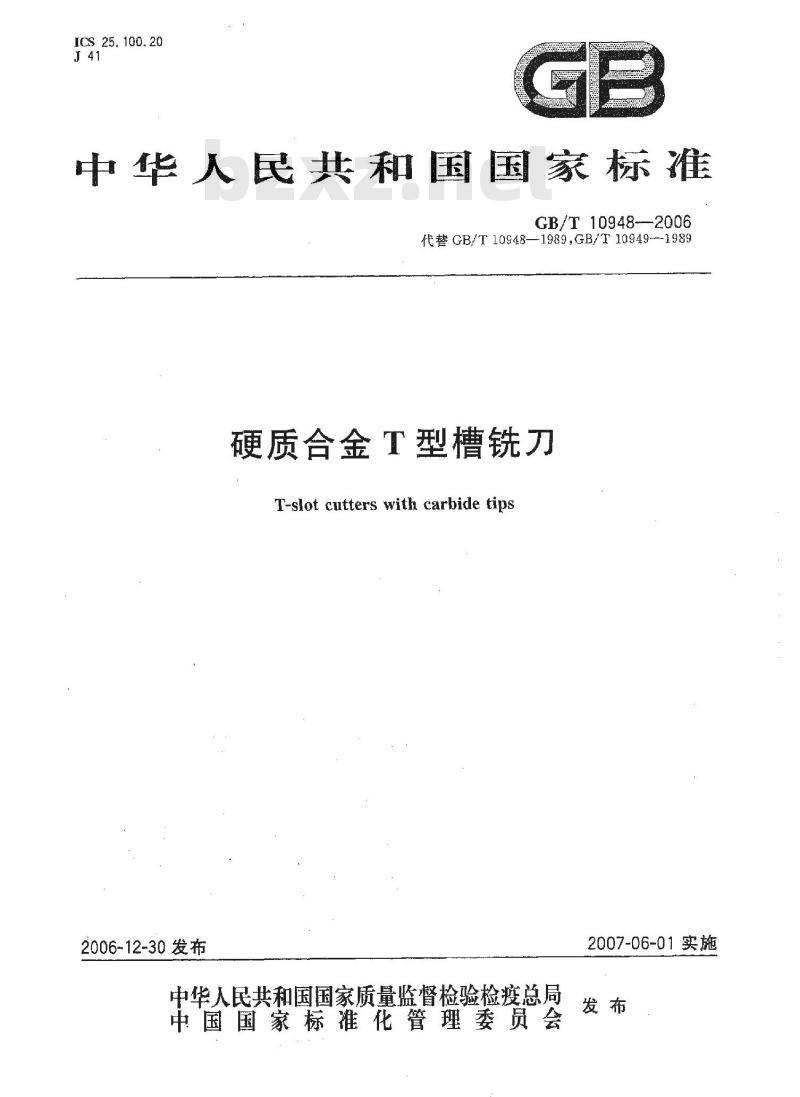

中华人民共和国国家标准
GB/T 10948-—2006
代替GB/T10948—1989,GB/T10949--1989硬质合金T型槽铣刀
T-slot cutters with carbide tips2006-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施

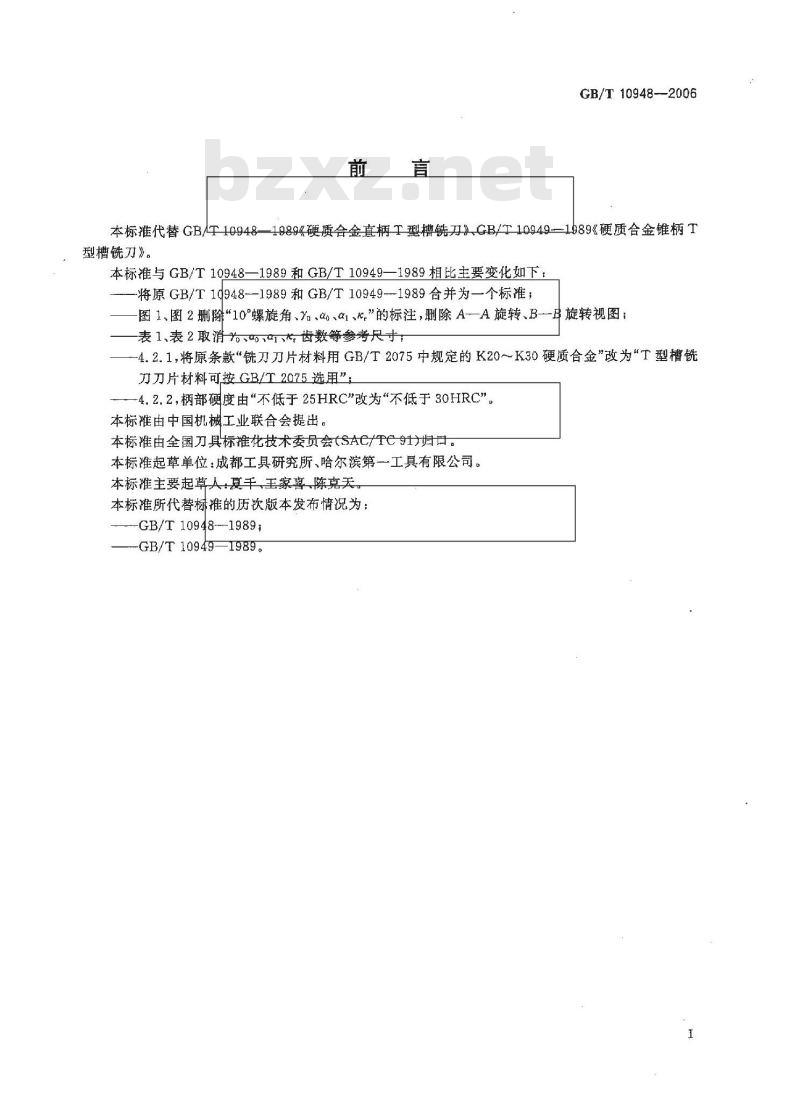

本标代替GB/T10948-
型槽铣刀》。
GB/T10948-2006
1989硬质合金直柄T型槽铣刀》GB/T10949-1989《硬质合金锥柄T本标准与GB/T10948—1989和GB/T10949—1989相比主要变化如下：-将原GB/T1d948-—1989和GB/T10949--1989合并为—个标准；图1、图2删除\10°螺旋角、%、αo、α1、c”的标注，删除AA旋转、B-B旋转视图；表 1、表 2 取消 %、α,41、 齿数等参考尺于;-4.2.1，将原条款“铣刀刀片材料用GB/T2075中规定的K20～K30硬质合金”改为\T型槽铣刀刀片材料可按GB/T2075选用”：-4.2.2，柄部硬度由“不低于25HRC\改为“不低于30HRC”。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC 91)归日。本标准起草单位：成都工具研究所、哈尔滨第一工具有限公司。本标准主要起草人.夏手、王家喜陈克天本标准所代替标准的历次版本发布情况为：-GB/T10948-1989;
GB/T10949—1989。

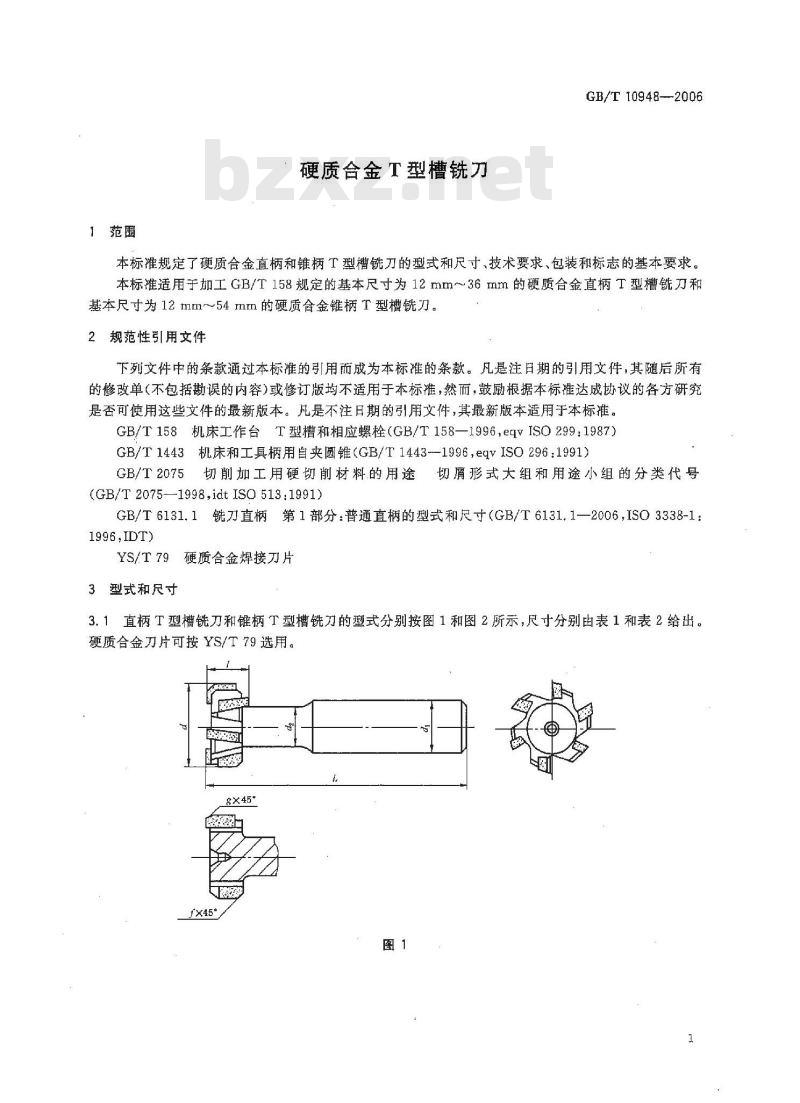

硬质合金T型槽铣刀
GB/T10948-2006Www.bzxZ.net
本标准规定了硬质合金直柄和锥柄T型槽铣刀的型式和尺寸、技术要求、包装和标志的基本要求。本标准适用于加工GB/T158规定的基本尺寸为12mm～36mm的硬质合金直柄T型槽铣刀和基本尺寸为12mm～54mm的硬质含金锥柄T型槽铣刀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T158机床工作台T型槽和相应螺栓（GB/T158—1996,eqvISO299:1987）GB/T1443机床和工具柄用自夹圆锥(GB/T1443--1996,eqvISO296:1991)GB/T2075切削加工用硬切削材料的用途切屑形式大组和用途小组的分类代号(GB/T 2075-1998,idt ISO 513:1991)GB/T6131.1铣刀直柄第1部分：普通直柄的型式和尺寸（GB/T6131.1—2006，ISO3338-1：1996,IDT)
YS/T79硬质合金焊接刀片
3型式和尺寸

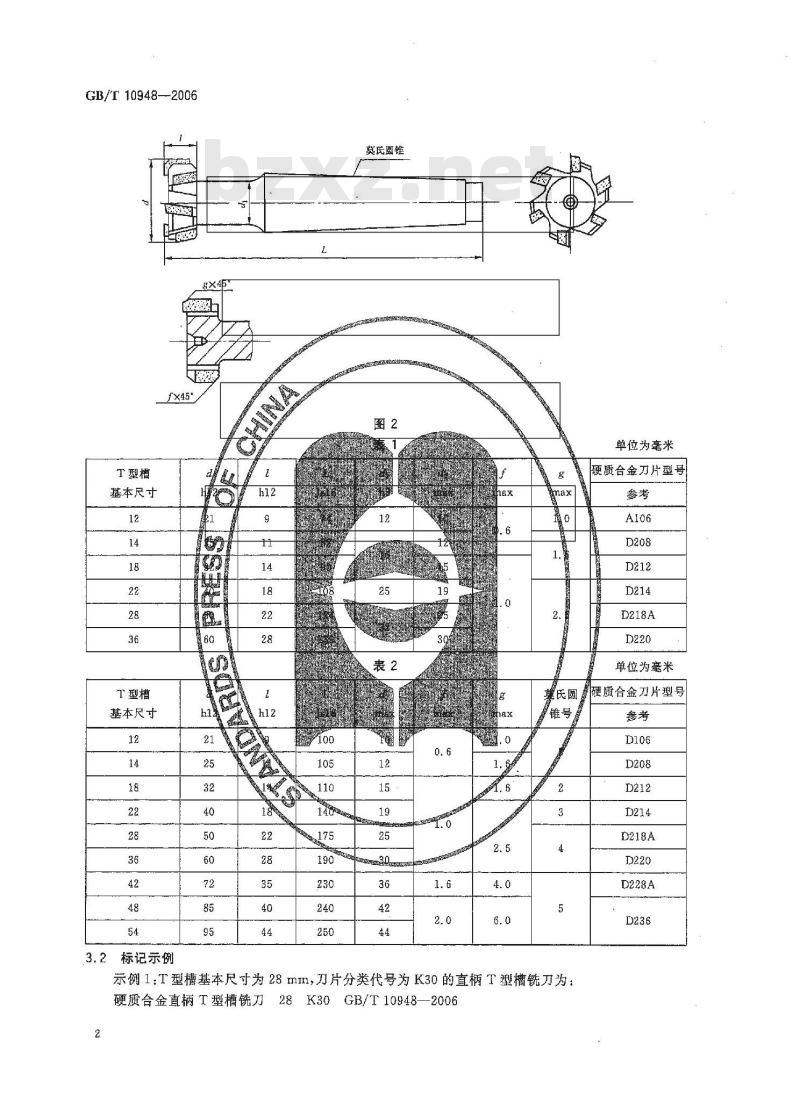

3.1直柄T型槽铣刀和锥柄T型槽铣刀的型式分别按图1和图2所示，尺寸分别由表1和表2给出。硬质合金刀片可按YS/T79选用。X生
GB/T10948-2006
T型槽
基本尺寸
T型槽
基本尺寸
3.2标记示例
莫氏圆锥
单位为毫米
硬质合金刀片型号
单位为毫米
業氏圆硬质合金刀片型号
示例1:T型槽基本尺寸为28mm，刀片分类代号为K30的直柄T型槽铣刀为：硬质合金直柄T型槽铣刀
GB/T10948—2006

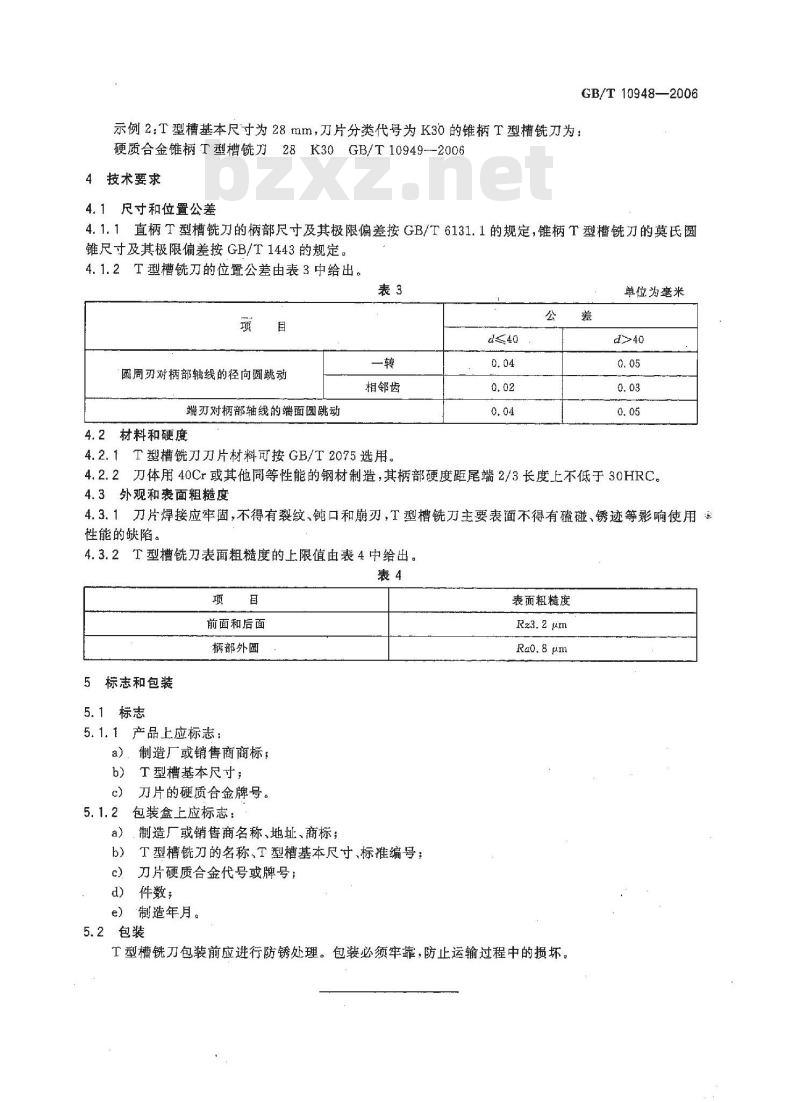

示例2：T型槽基本尺寸为28mm，刀片分类代号为K30的锥柄T型槽铣刀为：硬质合金锥柄T型槽铣刀28K30GB/T10949--20064技术要求
4.1尺寸和位置公差
GB/T 10948—2006
4.1.1直柄T型槽铣刀的柄部尺寸及其极限偏差按GB/T6131.1的规定，锥柄T型槽铣刀的莫氏圆锥尺寸及其极限偏差按GB/T1443的规定。4.1.2T型槽铣刀的位置公差由表3中给出。表3
圆周刃对柄部轴线的径向圆跳动端刃对柄部轴线的端面圆跳动
4.2材料和硬度
相邻齿
4.2.1T型槽铣刀刀片材料可按GB/T2075选用。40
单位为毫米
4.2.2刀体用40Cr或其他同等性能的钢材制造，其柄部硬度距尾端2/3长度上不低于30HRC。4.3外观和表面粗糙度
4.3.1刀片焊接应牢固，不得有裂纹、钝口和崩刃，T型槽铣刀主要表面不得有磕碰、锈迹等影响使用性能的缺陷。
4.3.2T型槽铣刀表面粗糙度的上限值由表4中给出。表4
前面和后面
柄部外圆
标志和包装
5.1标志
5.1.1产品上应标志：
制造厂或销售商商标：
b）T型槽基本尺寸；
刀片的硬质合金牌号。
5.1.2包装盒上应标志：
a）制造厂或销售商名称、地址、商标；b）T型槽铣刀的名称、T型槽基本尺寸、标准编号：c）刀片硬质合金代号或牌号；
d）件数，
e）制造年月。
5.2包装
表面粗糙度
工型槽铣刀包装前应进行防锈处理。包装必须牢靠，防止运输过程中的损坏。GB/T 10948-2006
