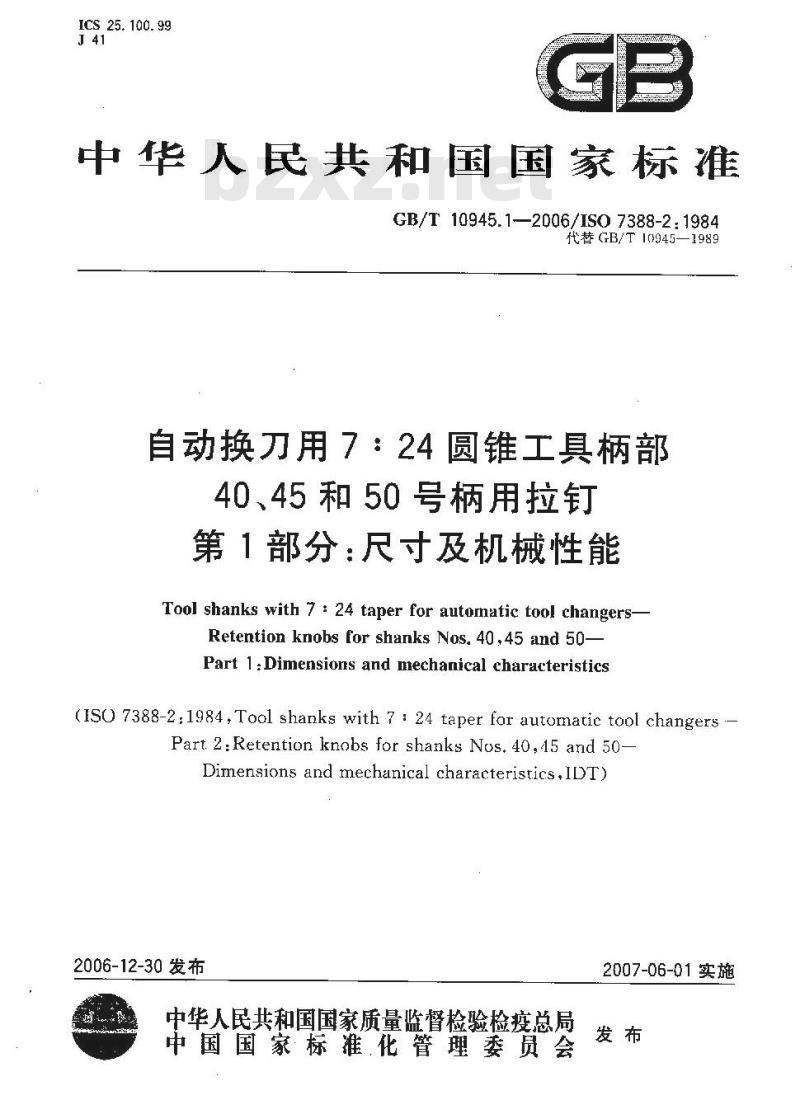

ICS 25. 100. 99
中华人民共和国国家标准
GB/T 10945.1—2006/ISO 7388-2:1984代替GB/T I0945—1989
自动换刀用7：24圆锥工具柄部
40、45和50号柄用拉钉
第1部分：尺寸及机械性能
Tool shanks with 7 : 24 taper for automatic tool changers-Retention knobs for shanks Nos. 40,45 and 50-Part 1 :Dimensions and mechanical characteristics(1S0 7388-2:1984, Tool shanks with 7 : 24 taper for automatic tool changersPart 2:Retention knobs for shanks Nos.40,45 and 50-Dimensions and mechanical characteristics,IDT)2006-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施

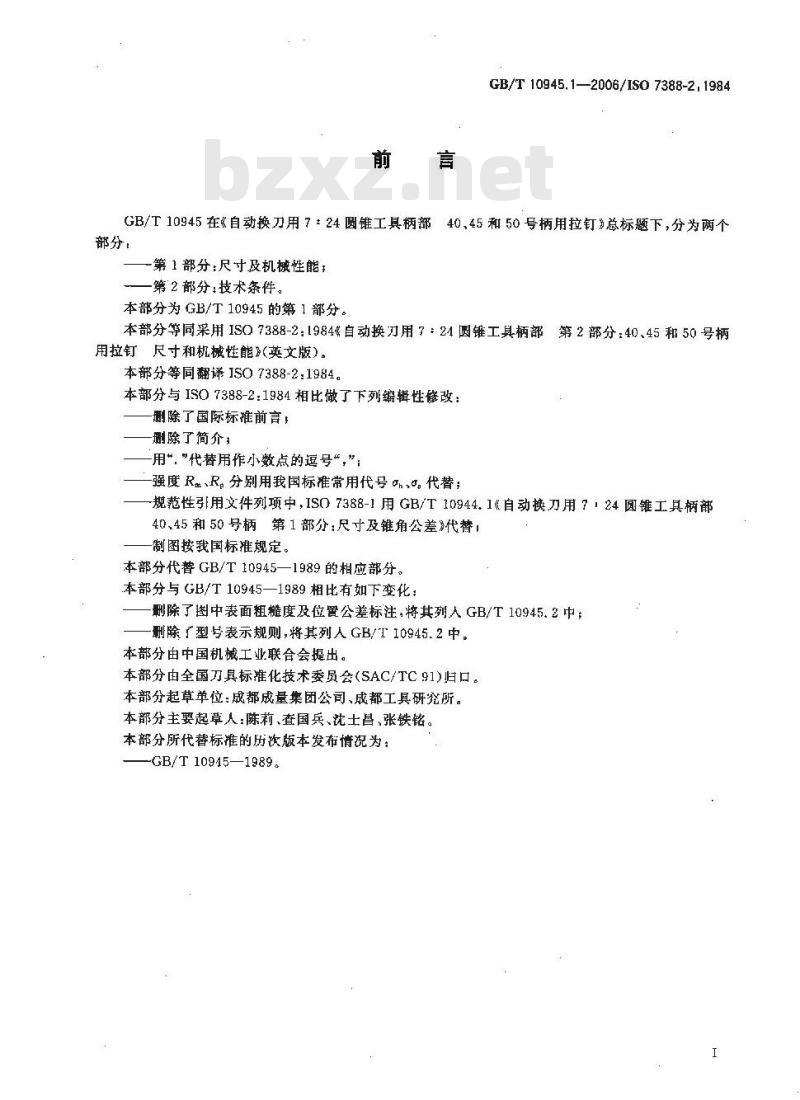

GB/T10945.1—2006/IS07388-2.1984GB/T10945在自动换刀用7：24圆锥工具柄部4045和50号柄用拉钉》总标题下，分为两个部分：
第1部分：尺寸及机械性能：
第2部分：技术条件。
本部分为GB/T10945的第1部分。本部分等同采用ISO7388-2：1984自动换刀用7：24圆锥工具柄部第2部分：40、45和50号柄用拉钉尺寸和机械性能》（英文版）。本部分等同翻译JSO7388-2:1984。本部分与ISO7388-2：1984相比做了下列编辑性修改：副除了国际标准前言；
除了简介：
用“，”代替用作小数点的逗号“，”；强度R、R。分别用我国标准常用代号ah，，代替；规范性引用文件列项中，ISO7388-1用GB/T10944.1《自动换刀用724圆锥工具柄部40.45和50号柄第1部分：尺寸及锥角公差》代替！制图按我国标准规定。
本部分代替GB/T10945—1989的相应部分。本部分与GB/T10945—1989相比有如下变化：删除了图中表面粗糙度及位置公差标注。将其列人GB/T10945.2中；删除广型号表示规则，将其列人GB/I10945.2中。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会（SAC/TC91)归口。本部分起草单位：成都成量集团公司、成都工具研究所。本部分主要起草人：陈莉、查国兵、沈士昌、张铁铭本部分所代替标准的历次版本发布情况为：GB/T 10945—1989。

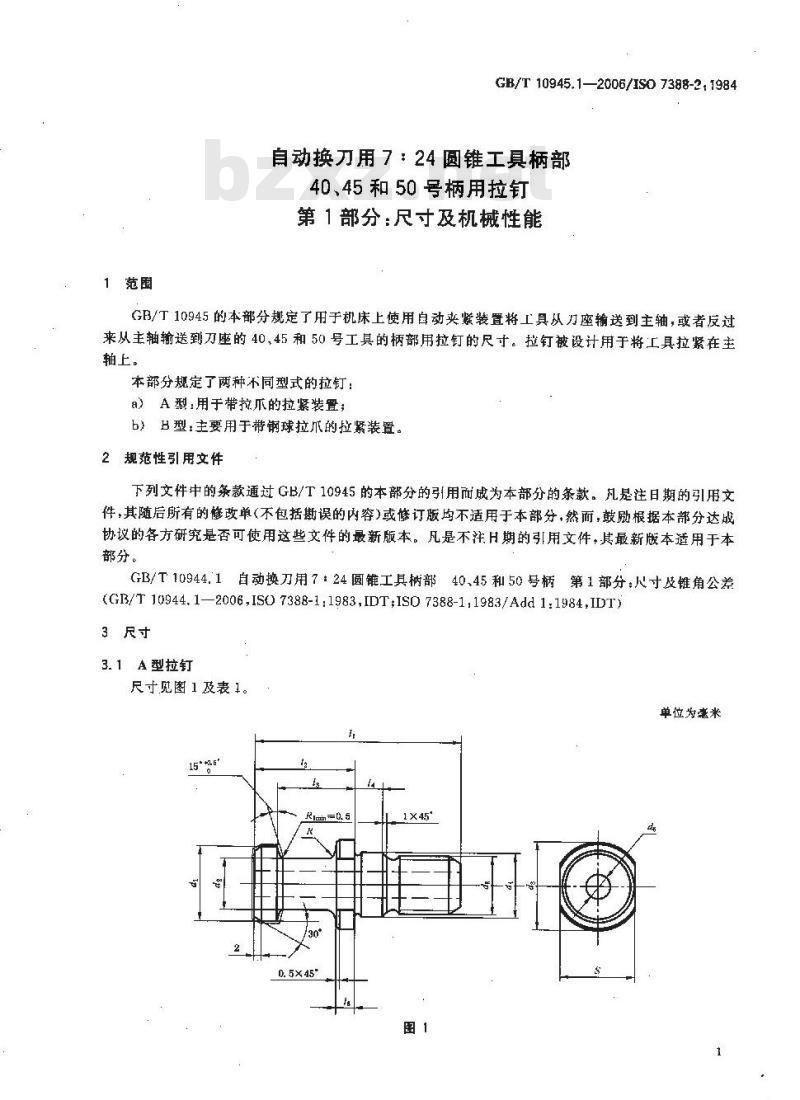

GB/T 10945.1—2006/ISO 7388-2, 1984自动换刀用7：24圆锥工具柄部
40、45和50号柄用拉钉
第1部分：尺寸及机械性能
GB/T10945的本部分规定了用于机床上使用自动夹紧装置将工具从刀座输送到主轴，或者反过来从主轴输送到刀座的40，45和50号工具的柄部用拉钉的尺寸。拉钉被设计用于将工具拉紧在主轴上。
本部分规定了两种不同型式的拉钉：a）A型：用于带拉的拉紧装置；b）B型：主要用于带钢球拉爪的拉紧装置。2规范性引用文件
下列文件中的条款通过GB/T10945的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注H期的引用文件，其最新版本适用于本部分。bzxz.net
GB/T10944.1自动换刀用7：24圆工具柄部40.45和50号柄第1部分：尺寸及锥角公差(GB/T 10944.1—2006,ISO 7388-1:1983,IDT;ISO 7388-1,1983/Add 1:1984,IDT)3尺寸
3.1A型拉钉
尺寸见图1及表1。
单位为毫米
GB/T 10945.1—2006/ISO 7388-2:1984dt
工具号
往 1 网弧 R和R,处不应有刀症。h6

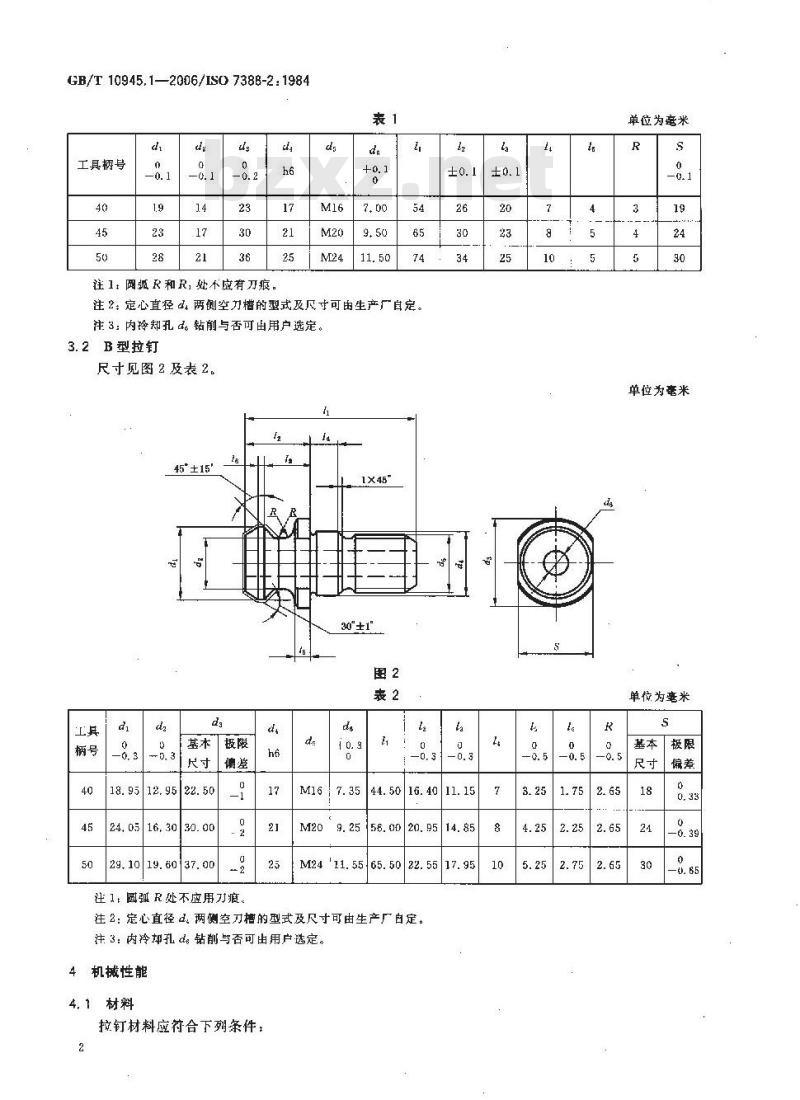

注2：定心直径d，两侧空刀糖的型式及尺寸可由生产厂自定。注3：内玲却孔d。钻前与否可由用户选定。3.2 B型拉钉
尺寸见图2 及表 2.
18. 9512. 9522. 50
24,0516,3030.00
29. 10 19. 6037. 00
注 1:圆弧 R处不应用刀痕
16.4011.15
M209.2556.0020.95
M2411.5565.5022.5517.95
注2：定心直径d。两侧空刀槽的型式及尺寸可由生产厂白定。注 3：内冷却孔d钻削与否可由用户选定。4机械性能
4.1材料
拉钉材料应符合下列条件：
单位为毫米
单位为毫米
单位为毫米
合金钢：
GB/T 10945.12006/IS0 7388-2,1984拉钉头部用点划线表示的部分，其表面硬度为56HRC～60HRC；芯部硬度为35HRC～45HRC。
或硅锰合金钢处理后：
g1650N/mm
das1500N/mm。
4.2对拉钉施加的最大拉力（计算时以最小截面考虑）当许用应力为 400 N/t时,施如的拉力应不大于下列标准值：A型拉钉
工其柄号
最大拉力/N
工具柄号
B型拉钉
最大拉力/N
34 800
56 000
78 400
