【国家标准(GB)】钛及钛合金术语金相图谱

本网站发布时间： 2024-08-10 03:32:33

GB8755-1988
已作废

基本信息

标准号：
GB 8755-1988
标准名称：
钛及钛合金术语金相图谱
标准类别：
国家标准(GB)
英文名称：
Titanium and titanium alloy terminology metallographic spectra
标准状态：
已作废
发布日期：
1988-02-25
实施日期：
1989-02-01
作废日期：
2008-12-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1.20 MB

标准分类号

标准ICS号：
冶金>>金属材料试验>>77.040.30金属材料化学分析
中标分类号：
冶金>>金属理化性能试验方法>>H24金相检验方法

关联标准

替代情况：
被GB/T 6611-2008代替
采标情况：
≈CAE AS 1814

出版信息

出版社：
中国标准出版社
页数：
16页
标准价格：
12.0 元
出版日期：
1989-02-01

其他信息

首发日期：
1988-02-25
复审日期：
2004-10-14
起草单位：
北京有色金属研究总院
归口单位：
全国有色金属标准化技术委员会
发布部门：
国家标准局
主管部门：
中国有色金属工业协会

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准根据GB 6611-86《钛及钛合金术语》中的有关词条制订，适用于钛及钛合金金相组织的分析鉴别。 GB 8755-1988 钛及钛合金术语金相图谱 GB8755-1988

标准内容

部分标准内容：

t.Dc 669.295 5:001.4
华人民开和商宝家标准
GB8755—88
钛及钛合金术语金相图谱
Collection of mctallographs on titaniumand titaniumalloyterms
1988-02-25发布
国家标准局发布
1989-02-01实施

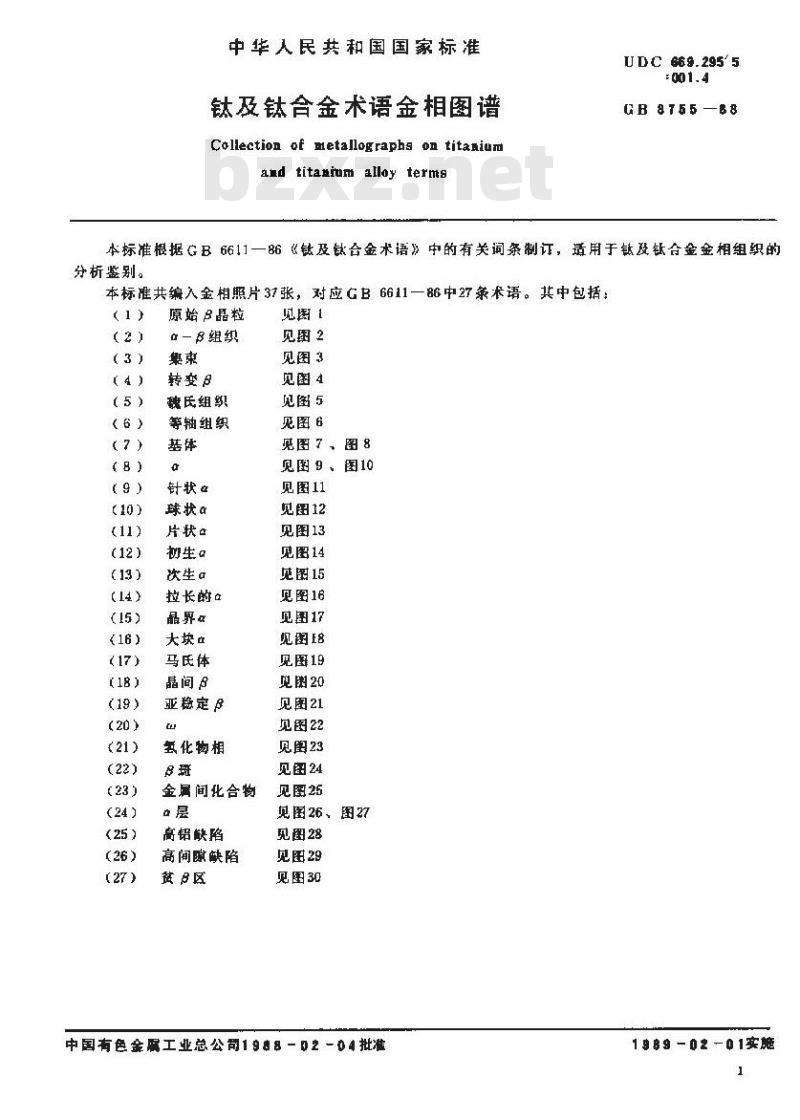

中华人民共和国国家标准
钛及钛合金术语金相图谱
Collection ofmetallographs on titaniumand titanium alloy terms
UDC 669.295'5
GB8T65-B8
本标准根据安B 6611一86 必钛及钛合金术语》中的有关词条制订，适用于钛设钛合金金相组织的分析鉴别。
本标准共编入金相照片37张，对应GB6611一86中27策术语。其中包括：（1）
（18）
原始8晶粒
—8组织
转变β
镀氏组织
等轴组织
球状α
片状4
初生。
次生a
拉长的
晶界α
马氏体
晶间8
亚稳定β
氢化物相
金属间化合物
高铅缺陷
高间隙缺陷
武8区
见图1
见图2
见图3
见图4
见图5
见图6
见图7图 8
见图9，图10
见图11
见图12
见图13
见图14
见图15
见图16
见图17
见图18
见图19
见断20
见图21
见图22
见图23
见图24
见图25
见图26、图27
见图28
见图29
见图30
中国有色金属工业总公司198-02-04批准1 98 9 - 0 2 - 0 1实施
GP 8155
图原始8品粒
合金，TC4；热处理：1020C，30min，护冷，独剂：HF：HNO,H,O=1:3t7(a)
蚀剂:HF: HNO,H,O=1r3+7
图 2-组织
合金TC4，
热处理：750℃，1h+空降
GB875588
图3集东
合金：TC4，热处理；1020C，30min炉冷，没蚀剂，HF:HN0,H0-1:3:7(a)
您，HF:HNO,H=1:317
图4转变
合金，TC4，热处理：950，1h，空冷GB E755—88
图5魏氏组织
合企：TC4热处理：1120C，30min，护冷没蚀剂]：HF:HNO,:-H,O =
图6等轴组织
合金，TC4热处理：00，h，空冷，没蚀剂：HFHNO,\H.O1:3:7
50th x
图7基体（基体）
金：TB2，热处理：810、30min，空冷，500C、Bh，空！短蚀剂：HF:HNOH,O=1=1:3
GB875588
蚀剂：HFHNO：HO=1:6:193
图8基体(转变8基体）Www.bzxZ.net
合金：TC44热处理：950C，1h，炉冷到600℃，京玲+97D℃，1h，空冷25m×
合金，TA2热处用。700C，Ih，空冷，径蚀剂：HF：HNO,H,O-2:1:17GB 875588
32（企帮偏光）
台金：TA7，热处理：UC，1h、空冷丨授蚀制：HFrHNO:H.O[:[:？-阳极化处理a]
矮蚀剂：HF-HNO,H,O-1:3:?
图舒状
合金：TCA烘处理：1020C，30min，空冷GB8755—88
图12球收
合金：TC4，热处理：960T，30min，炉冷到900℃，空冷：漫蚀剂HF:HND,HO-1:37
合金：TC4；热处理：I020℃，30m，炉冷漫独剂：HF:HNO,:H,Q=1:3:7500
图14韧生！
合金：TC4，热处理：960℃，S0min，炉冷到900℃，空冷，经性剂, HF:HNO,H,=113:7
GB875588
欧生。
台金：TCll热处理：950c，
空冷，漫蚀剂，HF:HNOHO=1:3:5冷费
图16拉长的
500 ×
合金，TC9，热处理：路0℃，1h，空冷，+530℃，6h，空冷磁剂HF:HNOHO25
17晶界 α
含金：TC4热处理：10203，30min，护冷t经蚀剂HFHNO,HO=:37
GB8755—88
图18大块
合金：TC，热处理：980℃，1h，空冷+530r、6h，空冷没剂，HF·HNO,：HO-2+3·93
经创HF:HNOHO=1317
图19马氏体
合金：Tc1，势处理：1u20，3nmin，水率10
GB B755—8B
提剂，HF-HNO,HO=[13:7
图20晶间8
会：TCt，热处理：0C.1h护冷
500 ×
亚稳定e
合金，TB2，热处理，800、3min，空冷：漫迪剂：HF:HNO,HO 1:1:3
GB 8755—88
合金：Ti-11.5Mo6zr-1.5Sn，热处理：90，1n.水率+370℃，20min，空冷图23氢化物相
合：众：ZTC4：热处理：铸态-充氢处理；提蚀剂：HF，过氧化氢：H,0=2=5:938
热处理：950c，1h，空冷+530c、6h.空冷：合金：TC11
浸蚀剂：程F:HNO：甘油-[:[:3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
