【国家标准(GB)】 铝及铝合金阳极氧化-应用击穿电位测定法检验绝缘性

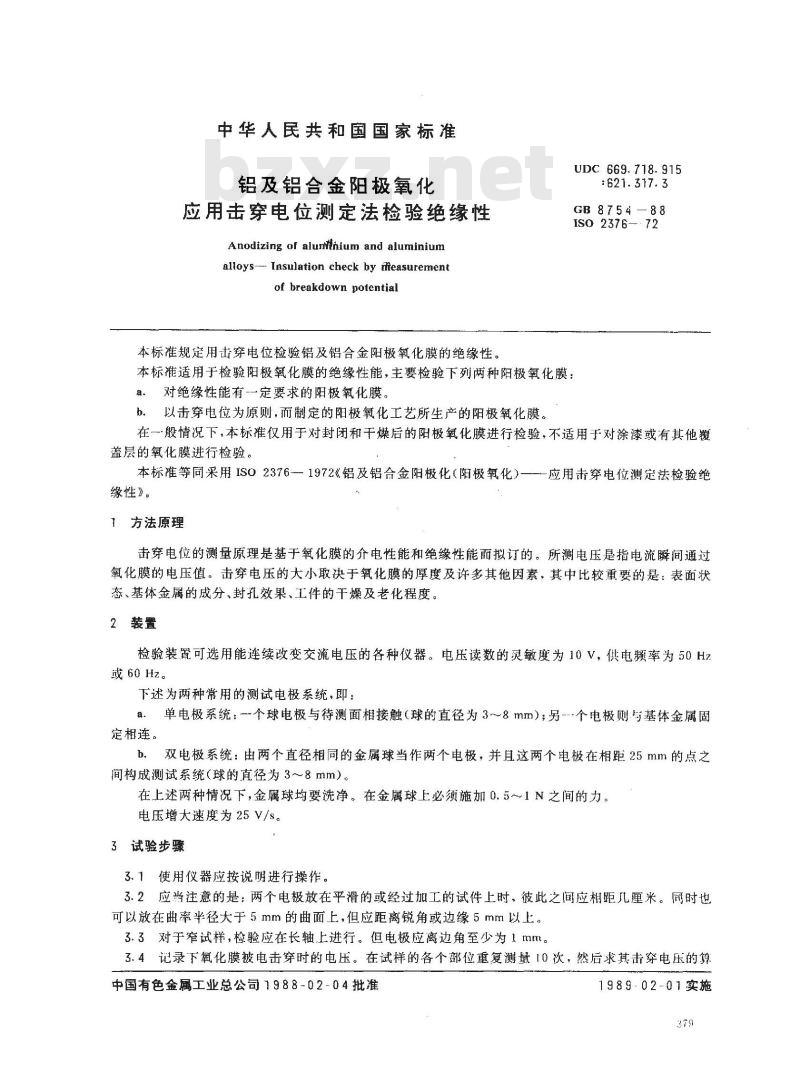

中华人民共和国国家标准
铝及铝合金阳极氧化
应用击穿电位测定法检验绝缘性Anodizing of alunthium and aluminiumalloys--- Insulation check by feasurementof breakdown potential
本标准规定用击穿电位检验铝及铝合金阳极氧化膜的绝缘性。UDC669.718.915
:621.317.3
GB 87 5 4 -
ISO 2376—· 72
本标祚适用于检验阳极氧化膜的绝缘性能，主要检验下列两种阳极氧化膜：对绝缘性能有一定要求的阳极氧化膜。b。以击穿电位为原则，而制定的阳极氧化工艺所生产的阳极氧化膜。在一般情况下，本标准仅用于对封闭和干燥后的阳极氧化膜进行检验，不适用于对涂漆或有其他覆盖层的氧化膜进行检验。
本标准等同采用ISO2376--1972《铝及铝合金阳极化（阳极氧化）一—应用击穿电位测定法检验绝缘性》。
1方法原理
击穿电位的测量原理是基于氧化膜的介电性能和绝缘性能而拟订的。所测电压是指电流瞬间通过氧化膜的电压值。击穿电压的大小取决于氧化膜的厚度及许多其他因素，其中比较重要的是：表面状态、基体金属的成分、封孔效果、工件的干燥及老化程度。2装置
检验装置可选用能连续改变交流电压的各种仪器。电压读数的灵敏度为10V，供电频率为50Hz战 60Hz。
下述为两种常用的测试电极系统，即：a.单电极系统：一个球电极与待测面相接触（球的直径为3~~8mm）；另-*个电极则与基体金属固定相连。
b.双电极系统：由两个直径相同的金属球当作两个电极，并且这两个电极在相距25mm的点之间构成测试系统（球的直径为3～8mm）。在上述两种情况下，金属球均要洗净。在金属球上必须施加0.5~1N之间的力。电压增大速度为25V/s。
3试验步骤
3.1使用仪器应按说明进行操作。3.2应当注意的是：两个电极放在平滑的或经过加工的试件上时，被此之间应相距几厘米。同时也可以放在曲率半径大于5mm的曲面上，但应距离锐角或边缘5mm以上。3.3对于窄试样，检验应在长轴上进行。但电极应离边角至少为1mm。3.4记录下氧化膜被电击穿时的电压。在试样的各个部位重复测量10次，然后求其击穿电压的算中国有色金属工业总公司1988-02-04批准1989-02-01实施
术平均值。

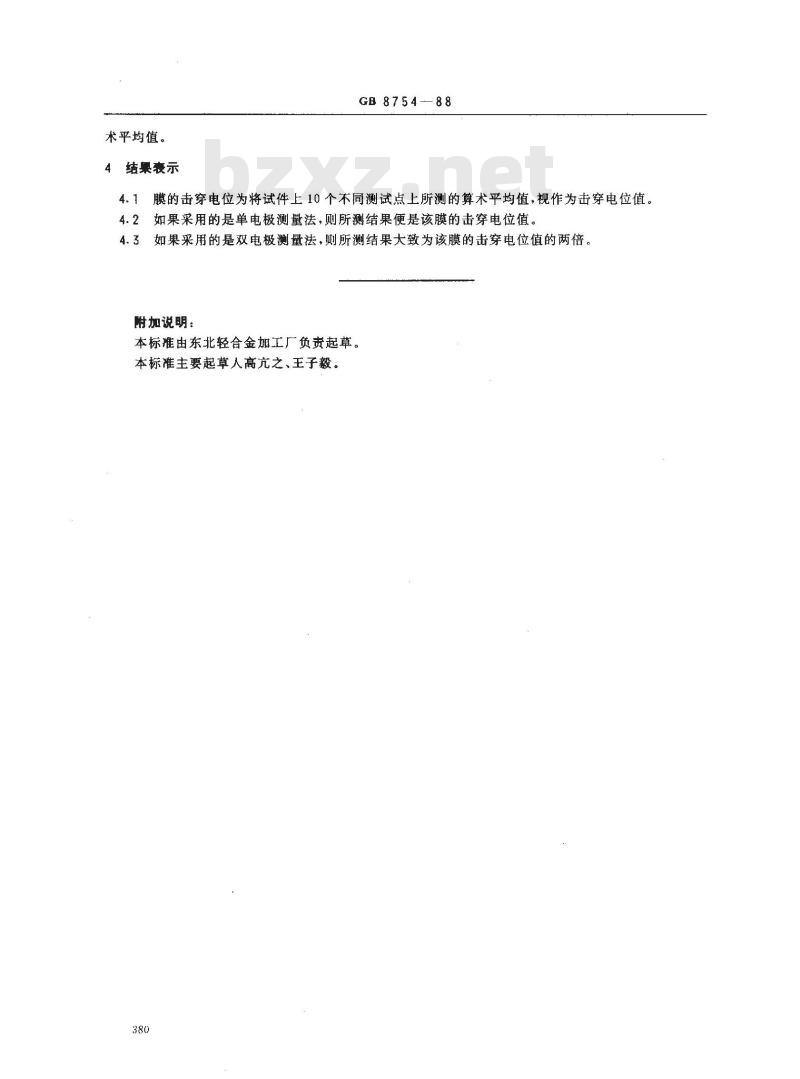

结巢表示
GB8754-88
膜的击穿电位为将试件上10个不同测试点上所测的算术平均值，视作为击穿电位值。4.1
如果采用的是单电极测量法，则所测结果便是该膜的击穿电位值。4.2
如果采用的是双电极测量法，则所测结果大致为该膜的击穿电位值的两倍。附加说明：此内容来自标准下载网
本标准由东北轻合金加工厂负责起草。本标准主要起草人高亢之、王子毅。380
