GB/T15758—2008
代替GB/T15758—1995
花键基本术语　
Basic terminology of spline
2008-09-27发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施
GB/T15758—2008
一般术语
花键的种类
基本参数
圆和直径
配合·
误差、公差及测量
中文索引
英文索引
--++++++--++++++--+++-++--++.......................................12

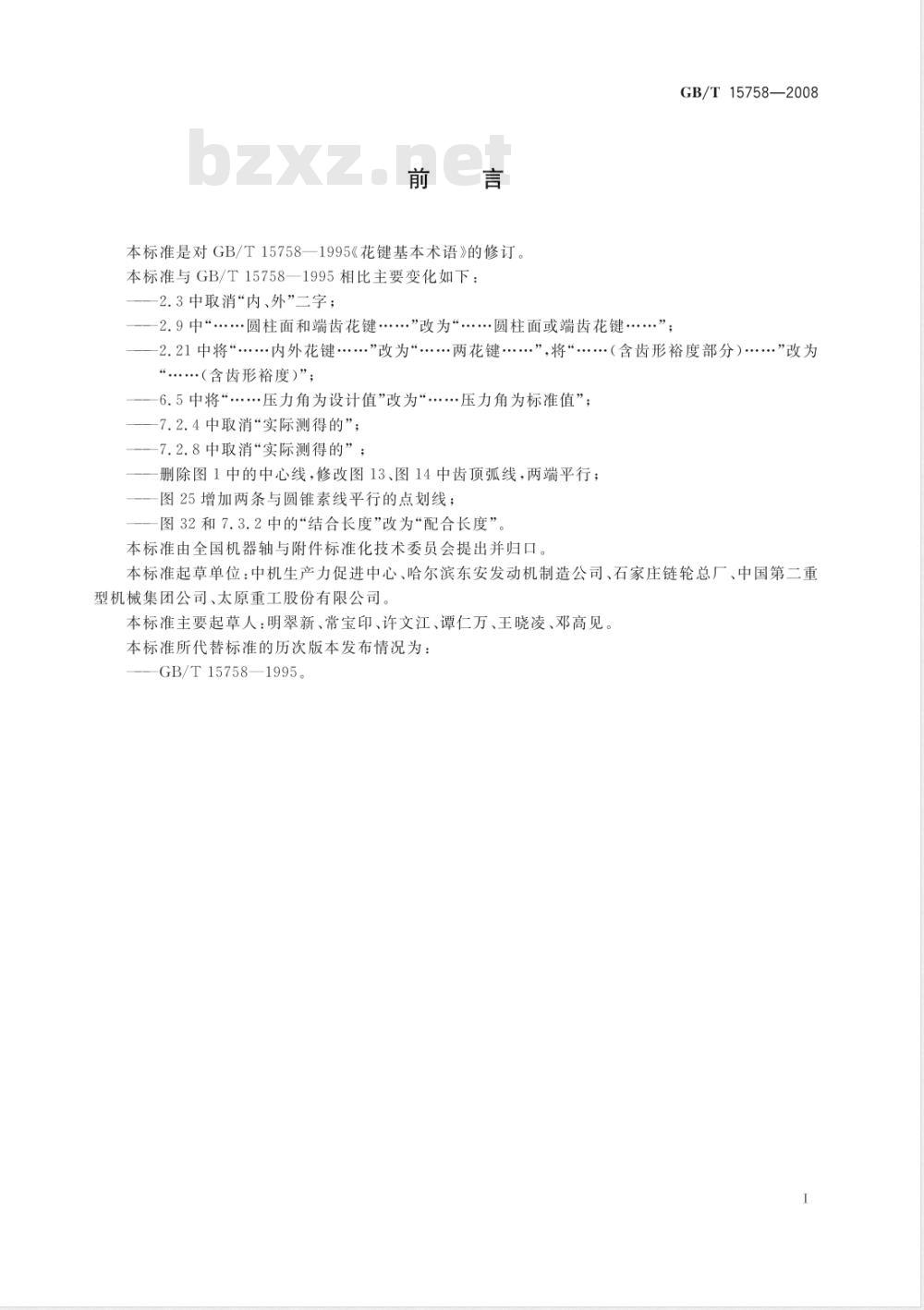

本标准是对GB/T15758一1995《花键基本术语》的修订。本标准与GB/T15758—1995相比主要变化如下：2.3中取消“内、外”二字；
2.9中“圆柱面和端齿花键.”改为“圆柱面或端齿花键”，GB/T15758—2008
2.21中将内外花键….”改为……两花键….”，将“含齿形裕度部分”改为“含齿形裕度)”；
6.5中将“.·…压力角为设计值”改为“压力角为标准值”；-7.2.4中取消“实际测得的”；7.2.8中取消“实际测得的”；
删除图1中的中心线，修改图13、图14中齿顶弧线，两端平行；图25增加两条与圆锥素线平行的点划线；图32和7.3.2中的结合长度”改为“配合长度”本标准由全国机器轴与附件标准化技术委员会提出并归口。本标准起草单位：中机生产力促进中心、哈尔滨东安发动机制造公司、石家庄链轮总厂、中国第二重型机械集团公司、太原重工股份有限公司。本标准主要起草人：明翠新、常宝印、许文江、谭仁万、王晓凌、邓高见。本标准所代替标准的历次版本发布情况为：GB/T15758—1995。
1范围
花键基本术语
本标准规定花键的基本术语及其定义。本标准适用于矩形、渐开线和端齿花键，其他花键也可参照使用。2
一般术语
花键联结
splinejoint
GB/T15758—2008

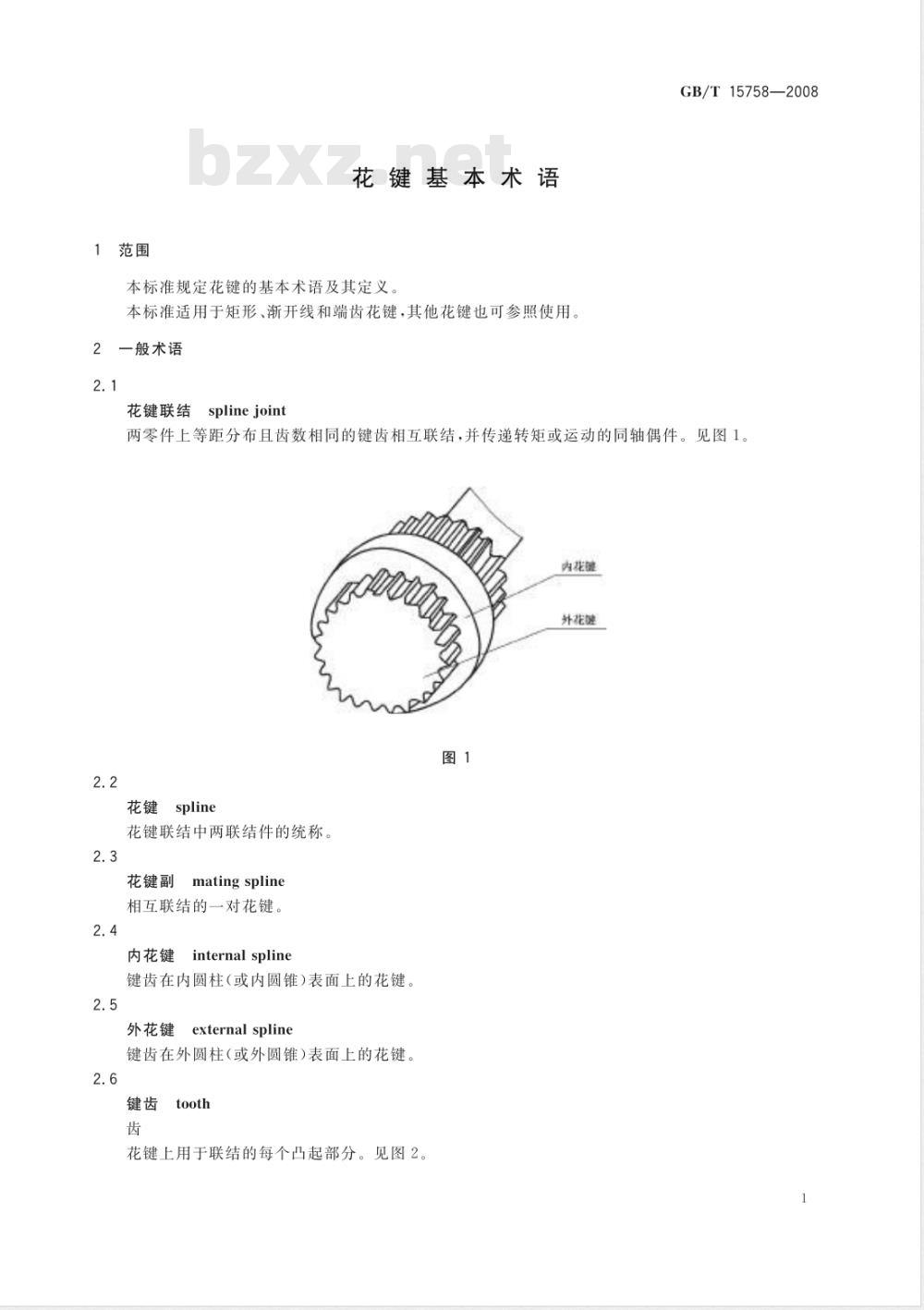

两零件上等距分布且齿数相同的键齿相互联结，并传递转矩或运动的同轴偶件。见图1。内花睫
外花涯
spline
花键联结中两联结件的统称。
花键副
matingspline
相互联结的一对花键
内花键
internal spline
键齿在内圆柱（或内圆锥)表面上的花键2.5
外花键
external spline
键齿在外圆柱（或外圆锥)表面上的花键。2.6

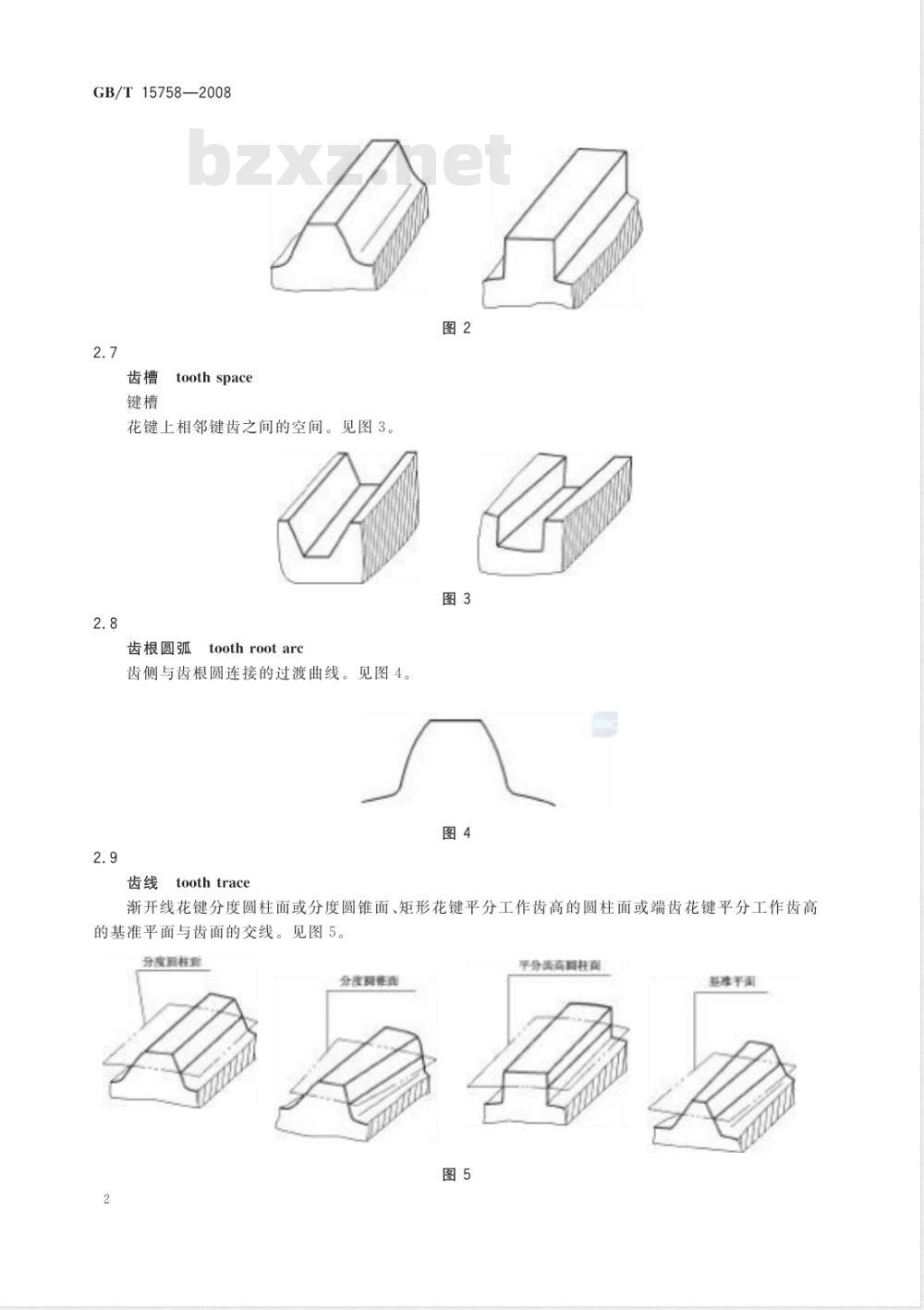

花键上用于联结的每个凸起部分。见图2。GB/T15758—2008
toothspace
花键上相邻键齿之间的空间。见图3。2.8
齿根圆弧toothrootarc
齿侧与齿根圆连接的过渡曲线。见图4。2.9
齿线toothtrace
渐开线花键分度圆柱面或分度圆锥面、矩形花键平分工作齿高的圆柱面或端齿花键平分工作齿高的基准平面与齿面的交线。见图5。分度期样氧
分限维配
平分医高国面
楚准平街
端平面
transverseplane
垂直于花键轴线的平面。
法平面
normal plane
垂直于齿线的平面。
轴平面
axialplane
包含花键轴线的平面。
基准平面
datum plane
GB/T15758—2008
渐开线花键的基本齿条或端齿花键上的假想平面。在该平面上，齿厚与齿距之比为一个给定的标准值（通常为0.5）。见图6。
flatroot spline下载标准就来标准下载网
平齿根花键
在渐开线花键端平面同一齿槽上，两侧渐开线齿形各由一段齿根圆弧与齿根圆相连接的花键。见图7。
fillet root spline
圆齿根花键
在渐开线花键端平面同一齿槽上，两侧渐开线齿形由一段或近似一段齿根圆弧与齿根圆相连接的花键。见图8。
toothflank
位于花键大径与小径之间的键齿侧表面。见图9。GB/T15758—2008
右侧齿面
右齿面
right flank
从花键一端沿轴向（端齿花键从大端向小端）看齿顶朝上的键齿，位于键齿右侧的齿面。见图10。图10
左侧齿面
左齿面
leftflank
从花键一端沿轴线（端齿花键从大端向小端）看齿顶朝上的键齿，位于键齿左侧的齿面。见图11。图11
同侧齿面correspondingflank
在同一花键上各右侧齿面或各左侧齿面。2.20
oppositeflank
异侧齿面
在同一花键上的非同侧齿面。
工作齿面
working flank
在花键副工作时，两花键传递转矩或运动的齿面（含齿形裕度）。见图12。2.22
齿形游度
depth of engagement
结合深度
工作房面
给合医度
疏形裕度
内花键小圆至外花键大圆的径向距离（不包括倒棱深度）。见图12。2.23
齿形裕度
formclearance
工作齿面
在渐开线花键联结中，渐开线齿形超过结合深度的径向距离。见图12。2.24
right-hand teeth
右旋齿
齿线为右螺旋线的键齿。见图13。图13
left-hand teeth
左旋齿
齿线为左螺旋线的键齿。见图14。图14
centering
花键副工作轴线位置的限定。
GB/T15758—2008
GB/T15758—2008
小径定心
minordiametercentering
由花键副的小径限定其工作轴线位置。2.26.2
major diameter centering
大径定心
由花键副的大径限定其工作轴线位置。2.26.3
齿侧定心tooth side centering由花键副的齿面限定其工作轴线位置（对渐开线花键和端齿花键也称自动定心）。花键的种类
矩形花键
straight-sidedsplines
端平面上外花键的键齿或内花键的键槽，两侧齿形为相互平行的直线且对称于轴平面的花键。3.1.1
圆柱直齿矩形花键
cylindrical straight-sided splines键齿在圆柱面上，且齿线为直线的矩形花键。简称矩形花键。见图15。图15
圆柱斜齿矩形花键
cylindrical helical straight-sided splines键齿在圆柱面上，且齿线为螺旋线的矩形花键。见图16。图16
involute splines
渐开线花键
键齿在圆柱（或圆锥)面上，且齿形为渐开线的花键。3.2.1
圆柱直齿渐开线花键
straightcylindricalinvolutesplines键齿在圆柱面上，且齿线为直线的渐开线花键。见图17。6
圆锥直齿渐开线花键
straightconeinvolutesplines
键齿在圆锥面上，且齿线为直线的渐开线花键。见图18。图18
圆柱斜齿渐开线花键helicalcylindricalinvolutesplines键齿在圆柱面上，且齿线为螺旋线的渐开线花键。见图19。图19
端齿花键
transverse splines
键齿在端平面上的花键。
直齿端齿花键
straight transverse splines
齿线为直线的端齿花键。见图20。图20
GB/T15758—2008
GB/T15758—2008
spiral transversesplines
弧齿端齿花键
齿线为圆弧或其他曲线的端齿花键。见图21。图21
4齿廓
齿廓tooth profile
键齿被与齿线相交的既定平面所截的截线4.1.1
端面齿廓
transverse profile
键齿被端平面所截的截线。
normal profile
法向齿廓
键齿被法平面所截的截线。
基本齿廓
basic tooth profile
基本齿条的法向齿廓。它是确定花键尺寸的依据。见图22。4能转
基本齿条basicrack
齿形角
直径为无穷大的无误差的理想渐开线花键。见图22。基准线
