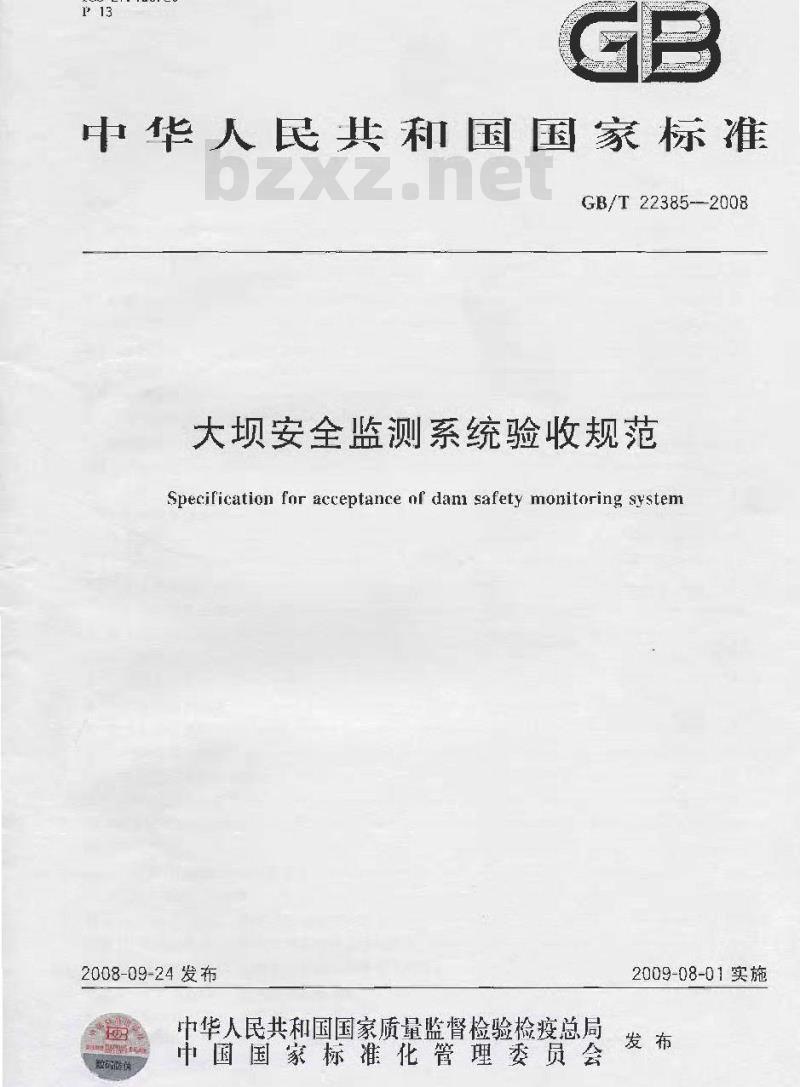

【国家标准(GB)】 大坝安全监测系统验收规范

ICS 27. 120. 20
中华人民共和国国家标准
GB/T22385--2008
大坝安全监测系统验收规范
Specification for acceptance of dam safety monitoring system2008-09-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-08-01实施
发布電

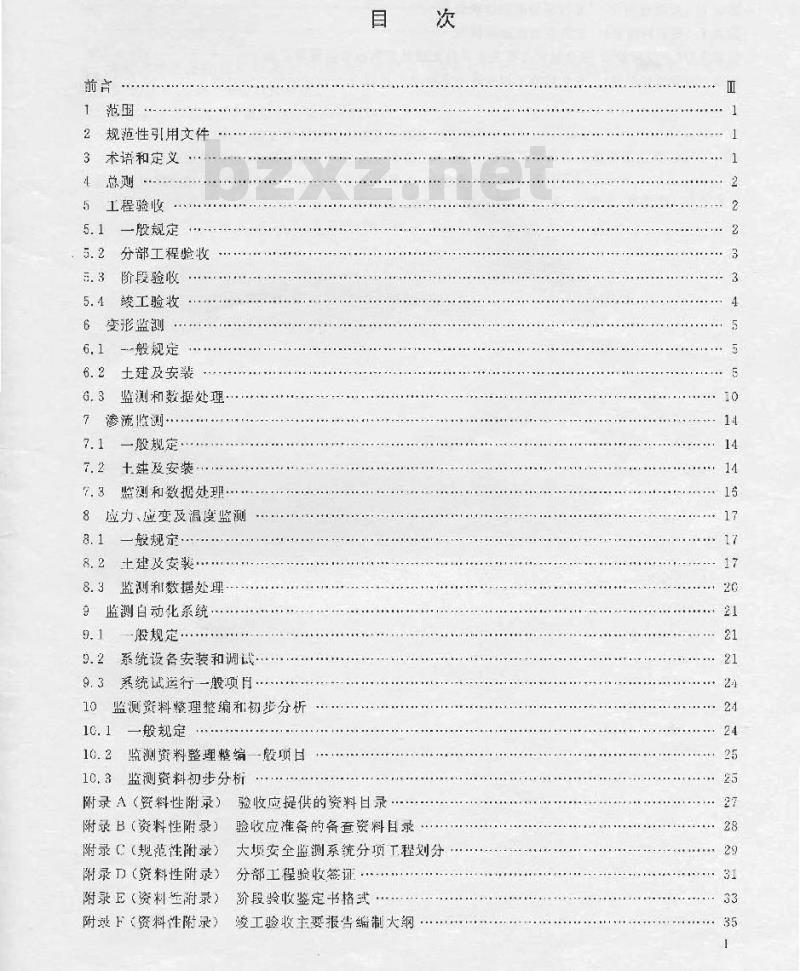

2 规范性引用文件
3术语和定义
4总则 .-
5工程验收
5.1一股规定：
，5.2分部工程验收
5.3阶段验收
5. 4 梦工验收
6变形监测
6.1 --般规定
6.2士建及安装
6.3监测和数据处理
7渗流监测·
7.1—般规定…
7.2十建及安装
7.3监测和数据处理·
8虚力、应变及温度监测
8.1一般规定..
8.2土建改安装
8.3监测和数据处理-
9监测自动化系统·
一般规定…
9.2系统设备安装和调试
9. 3 系统试运行一般项目
19监测资料整理整编和初步分析16.1一般规定
16.2监测资料整理整编般项目
1C.3监测资料初步分析
验收应提供的资料目录
附录A（资料性附录）
附录B（资料性附录）验收应准备的备育资料目录附录C（规范性附录）大坝安全监测系统分项工程划分谢录D（资料性附录）
分部工程验收签证…
附录E（资料附录）阶段验收鉴定书格式附染F（资料生附录）
峻工验收主要报告编制大纲
KONKAca-
GR/T22385—2008

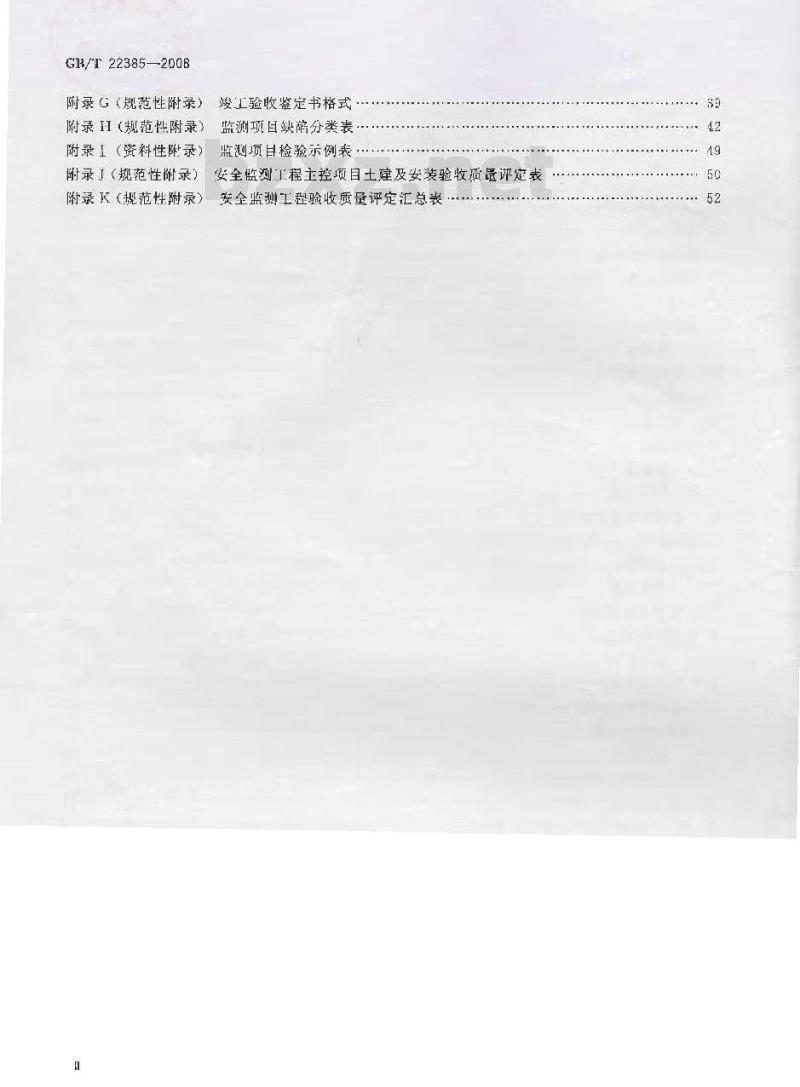

附录G（规范性附录）竣工验收鉴定书格式附录H（规范性附录）监测项目缺路分类表·附录工（资料性附录）监测项目检验示例表谢录」（规范性谢录）安全监测工程主控项目土建及安装验收质最评定表附录K（规范性附录）安全监测工程验收质量评定汇总表39
GB/T22385—2008

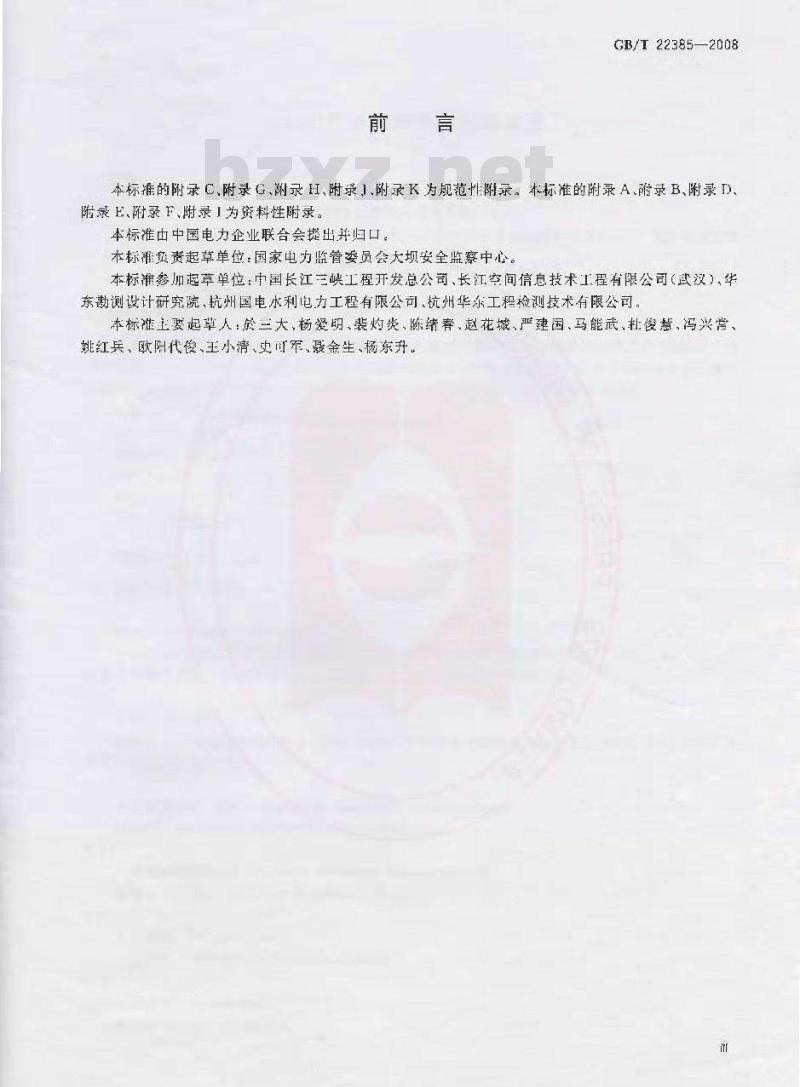

本标准的附录 C,附录G、附录 H,附录 附录K为规范性附录。本标准的附录A,附录B、附录 D附录E、附录F、附录I为资料性附录。本标准由中国电力企业联合会提出并归口本标准负责起草单位：国家电力监管委员会大坝安全监察中心。本标准参加起草单位：中国长江三峡工程开发总公司、长江空间信息技术工程有限公司（武汉），华东勘测设计研究院，杭州国电水利电力工程有限公司.杭州华东工程检测技术有限公司，本标准主娶起草人：龄三大，杨爱明、装灼炎，陈绪春，赵花城、严建国、马能武、杜俊慧、冯兴常、姚红兵、欧阳代俊、王小清、史可军、聂金生、杨东升。iikika

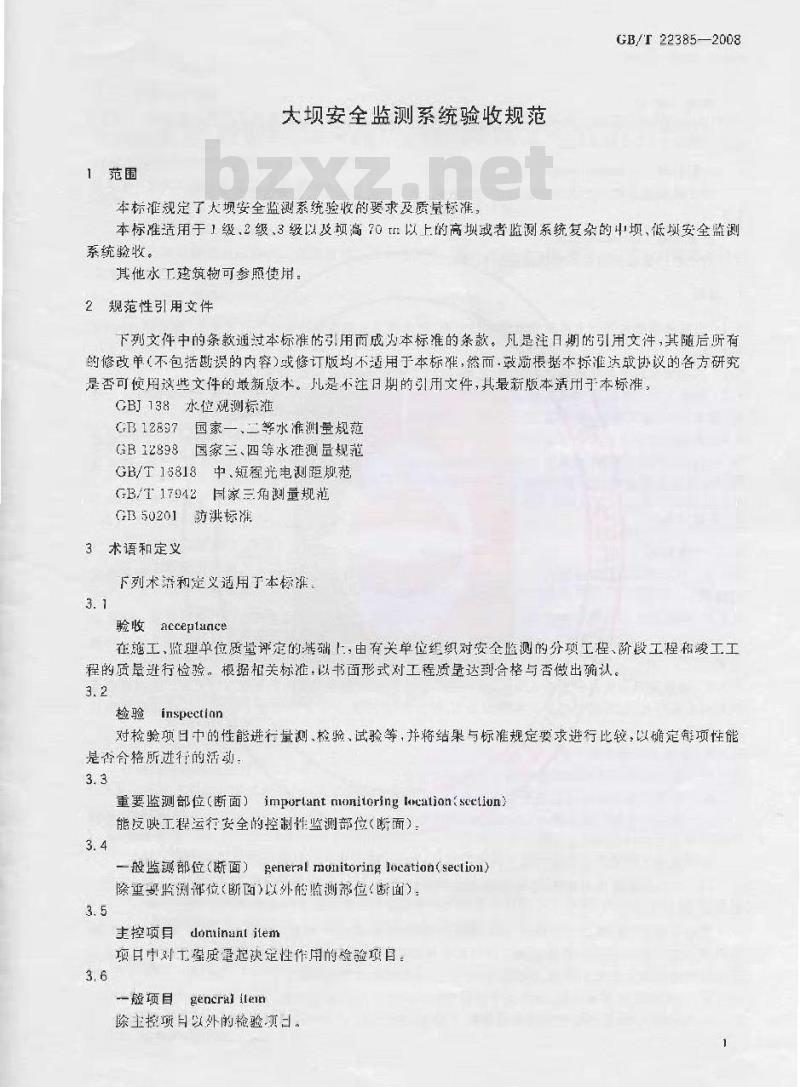

1范围
大坝安全监测系统验收规范
本标准规定了大坝安全监测系统验收的娶求及质量标准，GB/T 22385—2008
本标准适用于1级.2级、3级以及坝高70Tr以上的高坝或者监测系统复杂的中坝、低项安全监测系统验收。
其他水工建筑物可参照使用：
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包活勘误的内容）或修订版均不适用于本标准，然而·鼓根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是小注日期的引用文件，具最新版本适用于本标准，GBI 138 水位观测标准
GB12897国家一、二等水准测量规范GB12898国家三、四等水推测量规范GB/115818中短程光电划距现范
GB/T17942同家三角测量规范
GB50201防洪标准
3术语和定义
下列术语和是文适用本摄准
验收acceptance
在施工，监理单位质量评定的基础上，由有关单位组织对安全监测的分项工程、阶段工程和凌工工程的质量进行检验。根据相关标准，以书面形式对工程质量达到合格与否做出确认。3.2
检验inspectian
对检验项日中的性能进行量测、检验，试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动
重要监测部位（断面）importantmonitoringlcation section）能友映工程运行安全的控制件监测部位（断面）：3.4
一般监测部位（断面）generalmonitoringlocation（section）除重票监测部位（断面）以外的监谢部位（断面）3.5
主控项目doninanlitem
项日中对丁望质量起定性作用的验验项日3.6
一般项目gencral ilein
除主控项且以外的舱验项日。
GB/T 223852008
缺陷defect
项月质量中不符合规定要求的检验项或检验点。按其程度可分为严重缺陷和一般缺陷。3.8
一般缺陷common defect
对工程质量或使用性能无决定性影响的缺陷，或有严重影响但可补救或修复的缺陷。3.9
严重缺陷serionstefect
对工程质量或使用性能有决定性影响的缺陷。4总则
4.1为加强我国大项安全监测系统的建设管理，使大坝安全监测系统验收工作制度化、规范化，特制定本标准。
4.2大坝安全监测系统
是行为分部（工程部位）工程验收阶段验收、设工验收4.3验收工作的依据是有律，现章利技术标准主管部门有关文件，批活的设请文件及相应设计变更、修改文件·施工合同监理签发的施工图纸利说明用设备技术说明书等。
专项监测项目以及大坝发
4.4本标准未涉及前5
全监测系统中采的新技术新材料、新工艺、新设备，由验收委员会（组）根据具体实际情况参照本标准进行质量评定和验收：有关库水立、气温、降水量电历评定和验收参见相关的（R138和气象观测规范。等环境量监测设施
5工程验收
5.1般规定
5.1.1当大坝安全系统具备验收条件时应及时组织验收付使用。
未经验收或验妆下合格的工程不得交5.1.2验收工作由抢员会（组）负责，验收结论必须经23以上验收委员会（组）成员同意。验收委牛上签字。验收委员（组员）的保留意见应在验文鉴定书或签证中明确员会（组）成员必须在成果文件记载。
5.1.3验收资料制备中去人负责统一组有美单位市按项目法人的要求及时完放，验收所需提料参见附录B，附录人和附录13中资料在菱工移时一并移交给项目供资料参见附录A，所需
法人存档。
5.1.4验收工作的主要内容
检查工程是否按照批准的设计文件进行建设a
根据工程实际情况以及十建工辉面貌，辅定重点监测部位（断面)租一般监测部位（断面）检查已完建工程在设计，仪器检验埋设安装，监测及资料整理分析等方面的质量，并对验收邀留间题提出处理要求。
d）检查工程是否具备运行或进行下一阶段建设的条件。e）对工程质量作出评价形成验收鉴定书或签证5. 1.5验收方偿
验收委员会（组）根据工程特点·确定重点监测部位（断面）和一股监测部位（断面）以及抽查比例，查比例一般不低于10%：采用查阅资料和现场测试的方法进行检验，并对拍检资料进行统计，根据统计结果评定监测系统施工质量，提出鉴定意见，形成验收签定书或签证。5.1.6工程验收的遗留问题，各有关单位应按验收委员会（组）所提要求，负货按期处理定毕5. 1.7有关验收签定书及签证纸张规格统一为 A4(210 mn:×297mm)。正本不得采用复印件2
IKNKa-
5.2分部工程验收
GB/T 223852008
5.2.1当监测工程以工程部位划分进行单独招标或根据工程的规模及复杂性要求进行分部工程验收，分部工程验改以分项工程（监测项目为基础分项工程以单元工程（单个监测仪器设备）为基础，分部、分项工辉的划分和检验项目按附录C执行。5.2.2分部工程验收应具备的条件：a）该分部工程的所有单元工程已经完建，并已通过质量评定：h）验收资料已经齐备。
5.2.3分部工程验收由验收工作组负责。工作组由项日法人或蓝理主持，设计施工，运行管理单位有关专业技术人员参加。
5.2.4分部工程验收的主要工作
）检查工程是否达到设计标准：h）确定重点监测部位（断面）和一般监测部位（断面）：）检查工程是否具备运行或进行下一阶段建设的条件：d）对验收遗留问题提出处理意见：e）对工程质量作出评价，形成验收签证书。5.2.5分部工程质量验收合格标准5.2.5.1上建及安装项目
监测仪器设备总体完好率应达到：混凝土坝可更换和修复的仪器设备和表面设施完好率100%，理人式不可更换仪器设施完好率8%以上，为合格：土石坝可更换和修复的仪器设备和表面设施完好率100%，理人式不可更换仪器设施完好率80%以上，为合格a）单要监测部位(断面）
主控项目的质量经抽样检验应全部台格，无严重缺陷一般项目的质量经拍样检验应无严垂缺陷·存在一般缺陷的项目比例小于30%，b)一股监测部位(断面)
主控项日的质量经拍样检验宜全部合格，无产重块陷。一般项日的质量经抽样检验宜无严重缺陷：存在一般缺陷的顶月比例小于30光5.2.5.2监测和资料处理
a）主控项日的质量经抽样检验合格率在95%以上：6）一般项日的质量经抽样检验合格率在90为以上。5.2.5.3资料整编及初步分析
对抽样检验质量进行定性评价。5.2.6分部工程验收的成果足分部工程验收等证”，其格式参见附录D。5.3阶段验收
5.3.1水库驾水前，应进行安全监测系统阶段验收。当工程建设达到流，基础处理完毕等关键阶段时，可根据工程的规模及复杂性确定是否应进行验收，具验收工作可参照蓄水阶段验收要求进行。5.3.2诺水阶段验收应具备的条件a）设计和规范要求完放的监测仪器设备已安装和调试完毕并取得基准值，并运行正常：个别因特殊原酱未完成的项目，在蓄水前可完成，并己经落实施工措施；5）完工的分部工程已递过验收：）未完工的分部工程中已完或的单元工程质最已通过质量评定：心阶段验收资料已经齐备。
5.3.3阶段验收委员会（组）山项目法人，设计，施工、监理、运行管理、有关级主管等单位组成。5.3.4水阶段验收的主婴作
GB/T 223852008
）检查已完建大坝安全监测系统工程的建设情况b）检查蓄水期大坝安全监测系统监测方索、措施及监测工作准备落实情况：c）研究验收中发现的问愿，并提出处理要求：d）对工程质量作出评价，形成阶段验收鉴定书5.3.5蓄水阶段验收合格的标准
已通过验收的分项工程运行正常，b）未验收的分部工程，其主控项日和一般项目的质量经批样检验全部合格：C蓄水期间的监测方案和措施满足安全监测要求：d监测资料满足工程蓄水阶段安全鉴定的需要5.3.6阶段验收的成果是“阶段验收鉴定书”，其格式参见附录E，5.4竣工验收
5.4.1竣工验收应在全部监测系统完建后3个月内进行。进行验收确有困难的，经工程验收主持单位同意，可以适当延长期限，
5.4.2竣工验收应具备的条件
2）大坝安全监测系统建设内容已按设计完成：1）质次验收所发现的问题已基本处理完毕：C）归档资料符合工程档案资料管理的有关规定：d）参建各方的工作报告已完成，主要报告编制大纲参见附录工，5.4.3若5.4,2规定的条件尚末完全具备·但局下列情况者仍可进行龄工验收：e）个别分项工程尚未建成，但不影响监测系统正常运行和作用的发摔。峻工验收时作出完建的安排。
由于特殊原因致使少最麗工不能完成·但不影响监测系统正常运行。峻工验收时应对尾工进行审核，责战有关单位限期完成5.4.4鼓工验收工作由项日法人按照有关规定，委托大坝安全技术监督单位对大划圳安全监测系统进行专项竣工验收：大项安全技术监督单位根据工程规模和特点组织有关专家成立設工验收委员会。5.4.5工程项目法人，设计，施工、监理，运行管理单位作为被验收单位不参加验收委员会，但应列席验收委员会会议，负责解答验收委员的质疑，5.4.6项日法人应据前286将“峻工验收申请报告”送达验收主持单位5.4.7大坝运行主管单位在接到项日法人“峻工验收中请报告”后，应同有关单位进行协商，报定验收时间、地点及验收委员会组成单位、成员等有关事宜，批复验收串请报告。5.4.8峻工验收的主要工作
a）审阅参建各方的工作报告：
b）检查工程建设和运行情况；
协调处理有关间题：
d）讨论并通过“峻工验收鉴定书”。5.4.9峻工验收会般工作程序
5.4.9.1召开预备会，听取项月法人有关峻工验收准备情况汇报，确定骏验收委员会或员名单。5.4.9.2召开大会。
0）宣布验收会议程：
b）宣布竣工验收委员会成员名单；e听取各参建单位的工作汇报：
容工程声像、文宇资料等
5.4.9.3现场检查，
TiKBiKca-
GB/T22385-2008
5.4.9,4召开验收委员会会议，协调处现有关问题：讨论并通过“竣工验收鉴定书”，5.4.9.5召开大会。
a）宣读“竣工验收鉴定书”，
b）峻工验收委员会成员在“政工验收鉴定书”上签字，c）被验收单位代表在“峻工验收鉴定书”上签字5.4.10在验收过程中发现重人问题，验收委员会可采圾停止验收移交或部分验收等措施，并及时报上级主管部门。
5.4.11工验收的成果是“峻工验收鉴定书”，格式见附录G6变形监测
6.1一般规定
6.1.1变形监测项目包括坝体变形、裂继、接缝以及坝基变形近坝区滑坡体和高边坡的位移等，应根据土建工程的进度，按施工规划和设计要求，及时尽早实施。6.1.2变形监测项日上建，安装，监测应依据作业程序和工序进行，并进行工序质量的检验。6.1.3实施过程中和结束后，应按有关规定准确填写监测设施基本资料表，记录、收集，整理各类监测项目的测点，仪器设备的各种参数，资料数据及观测基准值等。6.1.4监测精度等应符合设计、规范利本标准的规定。6.1.5量测用的仪器，仪表及自检项目所使用的验器具应按规范和设计的要求，送具有相应资质的计量鉴定单位进行检验，鉴定或按规定进行自检，6.16各项监测设施安装就位后.应及时读取初始读数或基准值，各项监测应严格按照规程规范和设计要求进行，相关监测项口力求同时监测：做到监测连续、数据可靠，记录真实注记齐全、整理及时，6.1.7监测和数据处理质量评定的主要内容a）监测方案的合理性；
b）仪器、仪表选择的合理性；
仪器、仪表、标尺的检验、率定的正确性，资料是否齐全；d）基准值取得时间监测额饮和监测时机选择的合理性；e）各项误差与限差、精度是否符合娶求；f
数据处理和各监测物理量计算的止确性：g）监测资料归档的完整：
h）监测成果能否反映监测对象的变化规律。6.1.8变形监测仪器设备的土建及安装、监测及数据处理质量缺陷分为严章缺陷和一般缺陷，合格的项目或仪器设备应无严重缺陷。有关项日的严重缺陷和一般缺陷分类见附录H、监测项目检验示例参见附录I.主控项日土建及安装验收质量评定见附录J，监测工理验收质量评定汇总表见附录K。6.2土建及安装
6. 2. 1 主控项目
6.2.1.1变形监测项目应满足规范和设计要求，监测点和仪器没备理设安装的数量与位管应与设计相符合，其埋设数量不应少于没计要求的数量，设备完好率应不低于5.2.5的规定。检验数量：插查：
检验方法：依据设计、监理、施工的统计报表和基术资料图表对照检查，测试组现场进行实物观察。6.2.1.2用于变形监测项目十建及安装的原材料的质量必须符合有关标准的划定，并满足设计规定的要求。
检验数量：抽套！
检验方法：检查出厂合格证质量检验报告等、检查产品的质量合格证明文件，中文标志及检验5
GB/T 22385--2008
报告。
6.2.1.3各类监测项日的测点和仪器没备应按设计要求与建筑物或被监测对象牢固结合·能正确反唤被监测对象的监测信息。
检验数员：全数检查；
检验方法：依据监理认证的质量评定记录，检查验收记录，施工单位原始记录数据、基本资料表。6.2.1.4用于变形监测的钻孔，预留预理孔如正垂孔、倒垂孔，双金属标孔，钢管标孔、多点位移计孔、钻孔测斜仪孔等）其孔位、孔深、倾斜度、有效孔径应满足设计技术和有关规范要求，保护管埋设应符合规范和设计要求，
拾验数量：全数检查：bzxz.net
检验方法：依据监理认证的质量评定记录，终孔检查验收记录，施工单位愿始记录数据，基本资料表，地质描绘资料等。有条件进行检验测试的，可拍查测试。6.2.1.5仪器设备各项技术指标应满足设计和有关要求。埋设前应按要求进行检验和率定并提交检验，率定记录和报告：埋设后及时读取初始值，检验仪器设备的完好情况。检验数量：抽查；
检验方法：检查出厂合格证，质量检验报告等，检查产品的质量合格证明文件、中文标志及检验、率定记录和报告。
.2.1.6电缆及其连接检验要素
1）连接仪器的专用电缆应耐酸，耐碱、防水、质地柔软，其芯线应为镀锡铜丝。采用的电缆应进行性能及参数检验：
电缆及电缆接头在使用温度为25℃～63C，承受水压为1.CMPa时，绝缘电阻应不小于1CC MO，对耐水压有特殊要求的,应满足相应有关技术要求。c)电缆芯线应在109 m 内尽量减少接头。d）三芯或四芯电缆每100m单芯电阻应不超过1.50，每100m电缆芯线之间的电阻差值应不大于单芯电阻的10%，五芯电缆每100m单芯电阻应不超过3.00电缆内通人0.1 MPa~0,15 MPa气压时,其漏气段不得使用电缆连接时应保持各志线长度一致，并使各芯线接头错开，焊后检查芯线连接质量。g）电缆接头应进行硫化或用热缩材料搭接。对子橡胶电缆，当采用硫化器连接时，芯线搭接部位用黄蜡绸，电工绝缘胶布和橡胶带包裹，电缆外套与橡胶普连接处应锉毛并涂补胎胶水，外层用橡胶带包扎直径应大于硫化器钢模槽2mm。检验数量：抽查。
检验方法：依据监理认证的质量评定记录·施工单位原始记录数据、基本资料表：测试组现场察看。6.2.2—般项目
6.2.2.1：监测基准网和监测近坝区岩体水平位移的边角网布设（包指三角网、测达网和测达测角网）应保证测点在指定方向的位移最中误差不大于变形监谢的精度要求，网可靠性因子？值不宜小于C.2。如医条件限，个别监测量不能翻足此费求时，则质在监测中来取特殊措施，以非除监值蕴省粗差的可能性。
检验数量：全数检查；
检验方法：依据监理认证的质量评定记录，施工单位原始记录数据、基本资料表：设计及监测资料计算险验成果。
6.2.2.2变形监测强制对中基座（盘）对中精度应符合设计要求，安装应水平，当其监测仪器规定方间时基座（）的位胃方间应使监测仪器测量位移的方向与位移坐标轴线平行。检验数量：全数检查；
检验方法：依据监理认证的质最评定记录，施工单位原始记录数据，基本资料表，6
TIKDNIKAca-
CB/T 22385-2008
6.2.2.3用于变形监测仪器设备及传感器的电缆安装应按设计线路敷设，接口接义处应按设计有关要求进行处理，设于混凝土、钞土中以及暴露于空气中的电缆应按设计和有关要求加防护与保护装置，鼎点亦放按规定进行处理加防护和保护装置，开提供绒路敷设骏工图检验数量：抽查；
检验方法：依据监理认证的质量评定记录，施工单位原始记录数据、基本资料表：测试组现场察看和检测：
6.2.2.4所有外露监测点应有必要的保护措施，检验数量：全数检查：
检验方法：依据监理认证的质量评定记录，施工单位原始记录数据、基本资料表；测试组现场观察。6.2.2.5所有监测点应统一按设计和有关规定进行编号·在测点附近设置醒口的编号标牌，与监测点传感器对应的电缆端头应用特制的专用的永久性（金痛或有机塑料）编号标牌，监测设施附近应设置保护监测标志和仅器设备的警示牌，上刻警示语和损坏，放障报警电话。检验数量：全数检查：
检验方法：依据监理认证的质量评定记录，测试组现场观察，6.2.2.6变形监测项目的上建检查要素a）依据工程进及时进行十建施工，其实施时间应满足设计和有关要求；的土建预留预质埋尺小应符合设计和待安装的仪器设备要求；）土建完工启的形状尺寸应符合设计和有关要求；α）观测室（房、窗）观测墩（台）及保护装置的结构应符合设计要求检验数量：插查：
途验方法：依据监理认证的质量评定记录：施工单立原妇记求录数据基本资料表：刻红现场察君和检测。
6.2.2.7乖线安装检查要案
6.2.2.7.1正重线安装
a）支点，固定来线和活动夹绒装置，应与竖并墙壁上留孔或项理型钢结合牢固。）正垂线铅重时，阻尼装置应位于正乖油桶中心，阻尼装置与油插壁最小间距应不小丁设计要求，
6.2.2.7.2倒垂线安装
a）垂线造孔的有效孔径应符合设计要求；来用固定镭块时，威用水泥家或水泥砂浆精销块烧剧布钻代保护管底c）浮体组安装，应使浮子水平、连杆垂直浮子应位于浮桶中心，处手自由状态·浮力满足设计剪求。若采用恒力浮子，虚使整个浮子没人液体中，但不可触及浮桶底部。6.2.2.7.3正,倒垂线不应有弯（折)痕6.2.2.7.4正，倒垂线观测墩制作时应使墩边线平行位移坐标轴线。6.2.2.7.5防风管的中心应尽量和测线致，以保证测线在管中有足够的位移范围。6.2.2.7.6坐标仪基座位置应符合仅器的量程或位移量变化的要求，基座应使仪器导轨平行于监测方向并调整水平。
6.2.2.7.7遥测垂线坐标仪安装后，不得影响亚线独立运行功能和人工观测检验数量全数检查：
检验方法，依据监理认证的质量评定记求，施工单位原始讯录数据、基木资料表：测战组现场察看和检测。
6.2.2.8引张线安装检查要素
s）定位卡的“V\形槽栅底应水平，方间与测线一缴。GB/T 22385-2008
b）安装滑轮时，应使滑轮樽的方向及高度与定位卡的V\形携一致，同一条引张线的读数尺零方间必须统，尺面应保持水平，分划线应平行于测线；尺的位置应根据尺的量程新位移量的变化范园而定。仪器基座应水平，位置及方向应满足监测要求d
e）浮船水箱液面应有足够的调节余地，以便调整测线高度满足量测工作的需要。寒冷地区应采用防冻液。
保护管安装时应保证测线在管内有足够的活动范围。保护节和测点保护籍应封闭防风，）金属材料应作防铸处理。
b）测引张线仪安装后，不得影响引张线独立运行功能和人工观测。检验数量：全数检查：
检验方法：依据监理认证的质量评定记录施工单位原始记录数据，基本资料表：测试红现场察看和检测
6. 2. 2. 9
视准线安装检查
视准线应劳离障m以上
b）观测墩宜高出地2m以上.项部的强制对中基座倾斜度应小手封座中心应埋设在两端点基座中心的连线上，其偏差应小于mDc）视准线各测
检验数量：全数
检验方法：依据连理人证的质品评是记录，随工单位原始记录数据基本资料表，测武组现场察看和检测。
历直系统安装检查要素
6. 2. 2. 10真空激
真空管道高程效样对：
应加地球弯山基改正
真室管道童应进行清）
除关镜皮、杂物和所尘达到规定要求，处理
测点箱和管的焊接
，应果用内外两面焊，长管道的焊接，应在店端打出被口，采用两层c
焊。每一到点着和每段借道焊接完成后，必须单独检测，不得有漏气现象每根钢管焊或一段管道焊好后，购应作平直度检查，不平直度不得大于1nm，d
每段管道的该用管卡将管道固定在支增上，其余支墩上设活动流和，以便营道向两端均e）
句变化.
免测仪和波带板的安装要求应满足6-2.2.1的要求。D激光点光源
检验数量：全数检查
检验方法：依据监理认费量评定记录，施上单位原始记录数据、基本资料表；测试组现场察君和检测
6.2.2.11大气激光准直系统安专金登要点光源的小孔光栅和激光探测仪必须和确点观测墩牢固结合，保证两者相对位置长期稳定a）
不变。
b）波带板应垂直于准直线。波带板中心应调整到准直线上，其偏离值不得大于10m距点光源最近的几个测点应以严要求，偏离侦不得大于3mm~5mm，检验数量：全数检查：
检验方法依据监理认证的质量评定记录，施工单位原始记录数据、基本资料装，测试组现场察看和检测。
6. 2. 2. 12变形监测网点和监测点检查要素a）标点（墩）理设应按设计要求进行基础开挖和处理，蓄进行销孔的，其钻孔及钢管埋设应滤足规范和设计要求
b）标点应与被监测物体紧密结合TIKIKAca-
