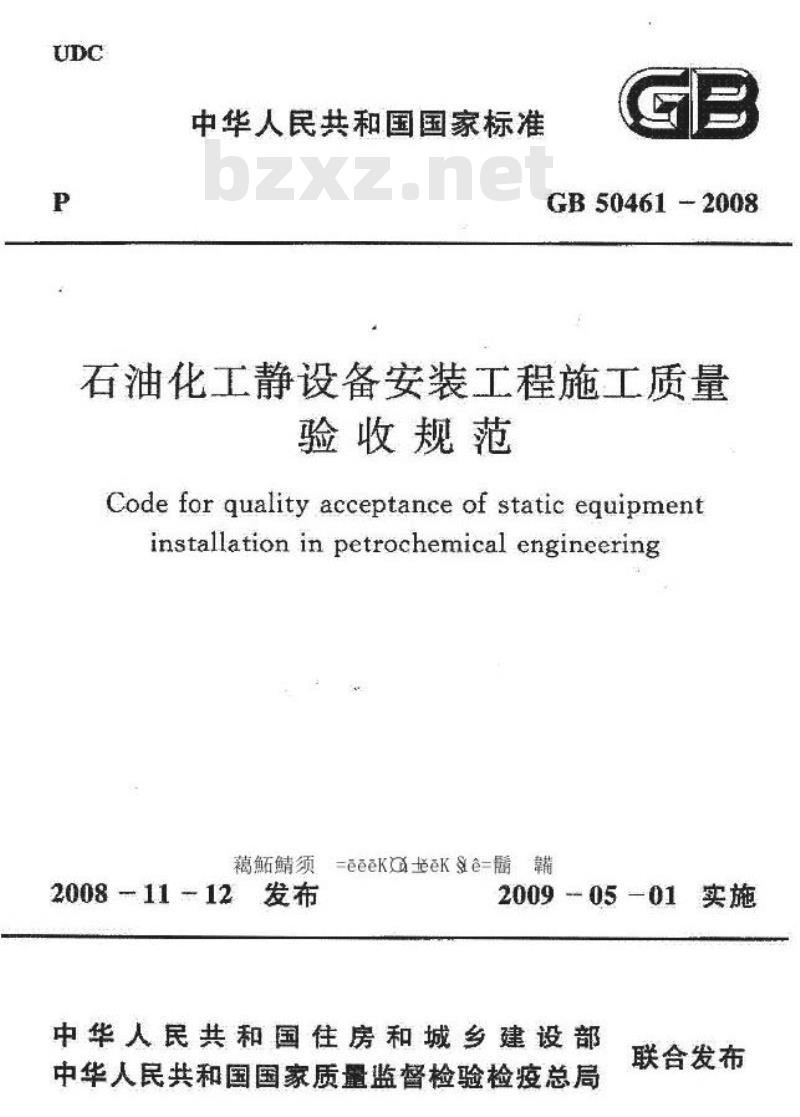

中华人民共和国国家标准
GB50461-2008
石油化工静设备安装工程施工质量验收规范
Code for quality acceptance of static equipmentinstallation in petrochemical engineering藕须eeeKaeK&e=髓干
2008-11-12发布
200905-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

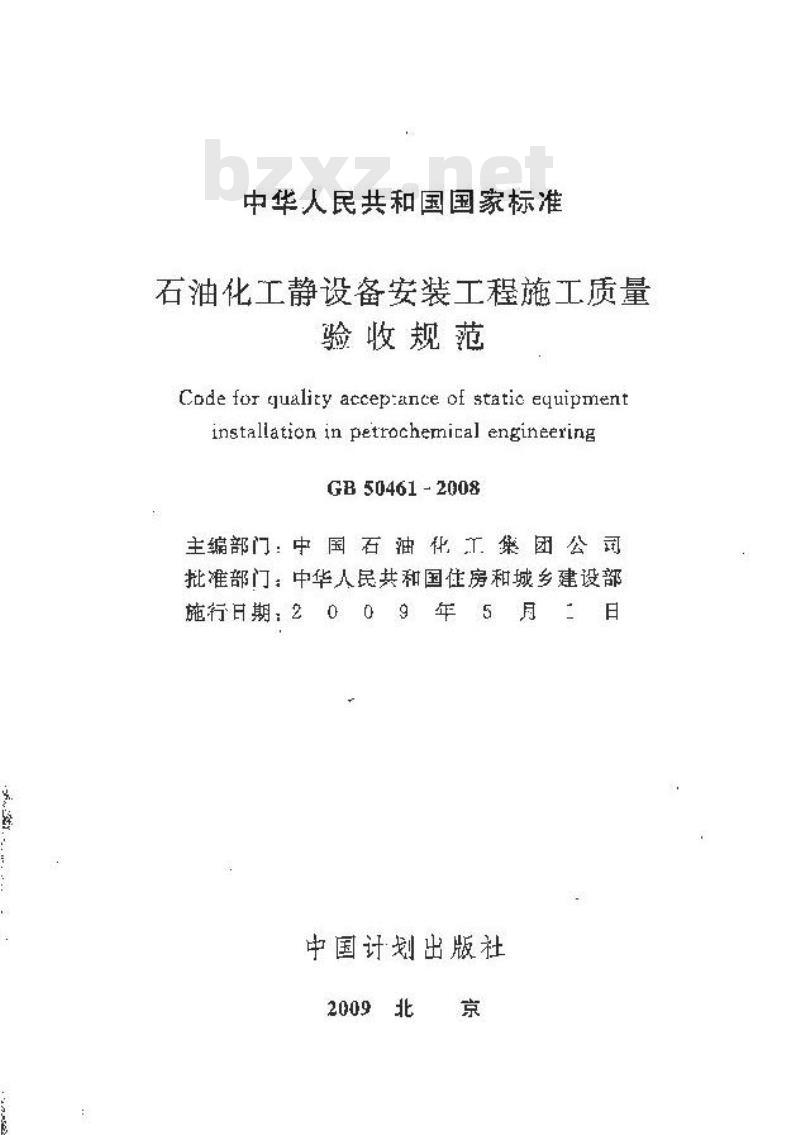

中华人民共和国国家标准
石油化工静设备安装工程施工质量验收规范
Code for guality accep'ance of static eyuipmentinstallation in petrochemical engineeringGB 50461-2008
主编部门中国石油化工集团公司批准部门：中华人民共和国房和城乡建设部施行甘期，2
年5月二日
中国计划出版社

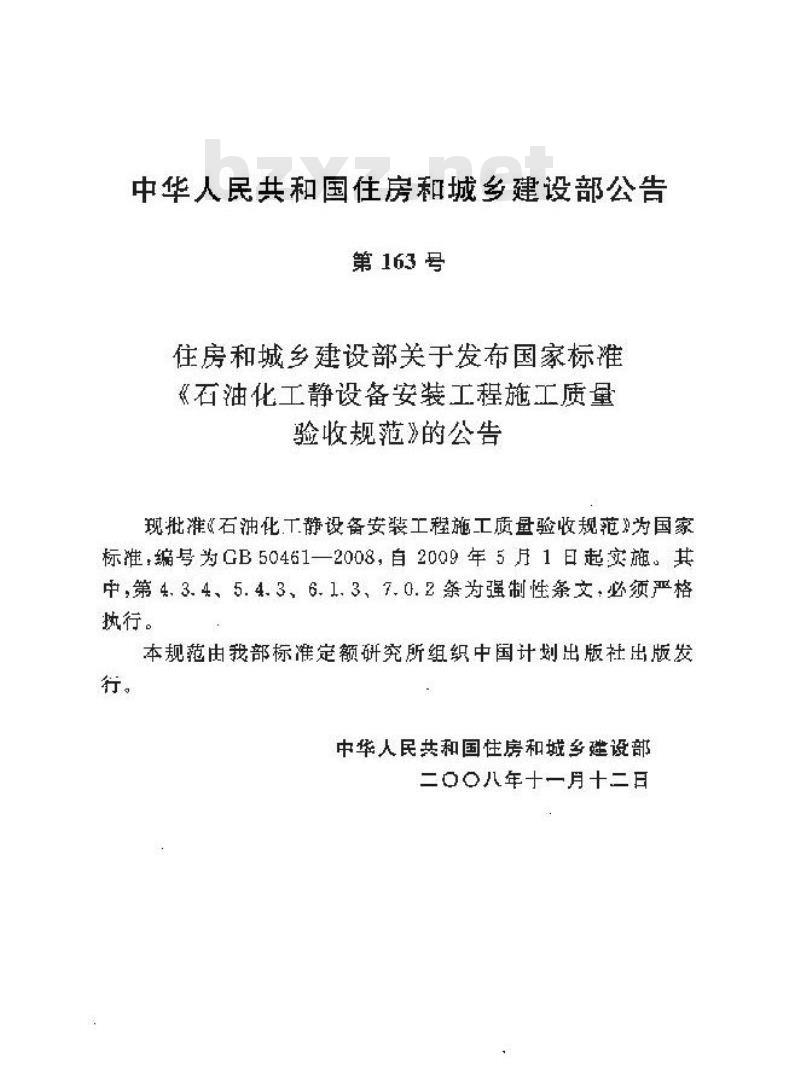

中华人民共和国住房和城乡建设部公告第163号
住房和城乡建设部关于发布国家标《石油化工静设备安装工程施工质量验收规范》的公告
现批准石油化工静设备安装工程施工质量验收规范”为国家标准，编号为GB50461一2008，自2009年5斤1日起实施。其中,第 4. 3. 4、5. 4. 3,6. 1. 3、7. 0. 2 条为强制性条文 必须严格执行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民装和国佳房和城至建设部二00八年十一月十二月

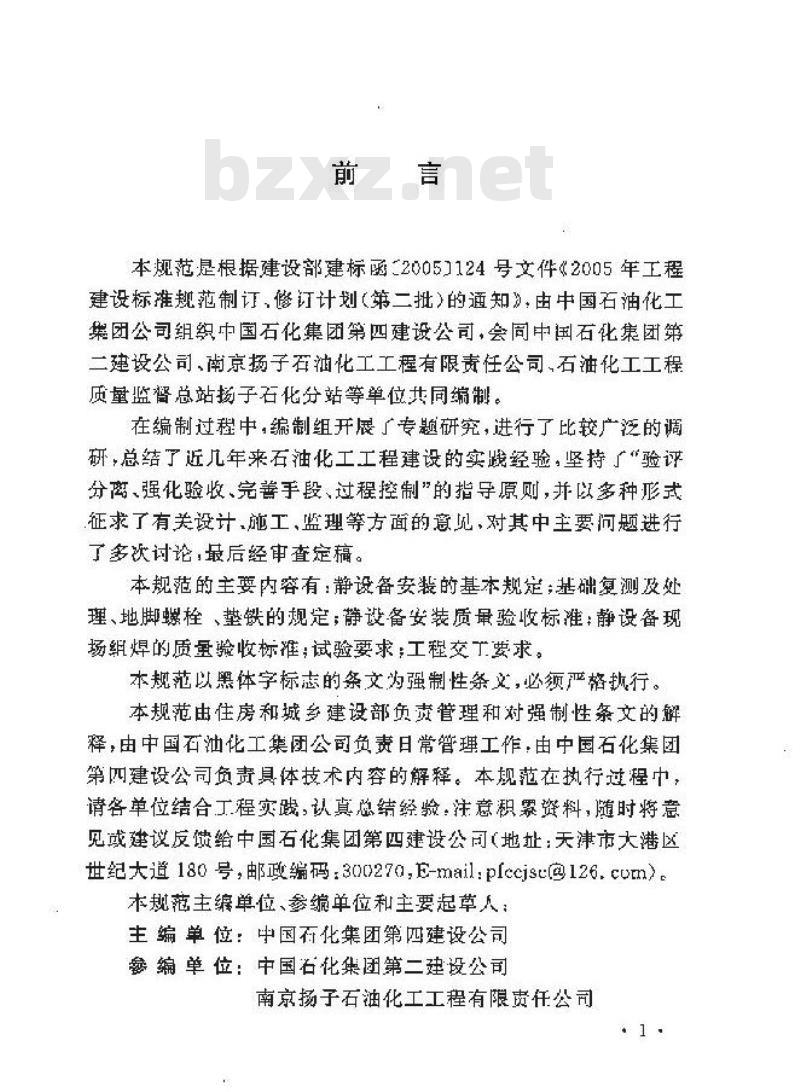

本规范是根据建设部建标函_20051124号文件《2005年工程建设标准规范制订，修订计划（第二批的通知》，由中国石油化工集团公司组织中国石化集团第四建设公司，会同中国石化集团第三建设公司南京扬子行酒化工工程有限责任公司石油化工工程质量监督总站扬子石化分站等单位并同编制。在编制过程中，编制组开展广专题研究，进行了比较广泛的调研，总结了近几年来石油化工工程建设的实践经验，坚持广“验评分离、强化验收、完善手段、过程控制”的指导原则，并以多种形式征求了有关设计，施工，监理等方面的意见，对其中主要问题进行了多欲讨论，最后经审查定稿。本规范的主要内容有：静设备安装的基本规定：基础复测及处理、地脚螺栓、挚铁的规定：静设备安装质量验收标准：静设备现场组焊的质量验收标准：试验要求：工程交丁要求。本规范以黑体字标志的条文为强制生条文，必须严新行。本规范电住房和城乡建设部负责管理和对强制性条文的船释，由中国有池化工集团公负责日常管理工作：由中国石化集团第四建设公司负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验：注意积累资料，随时将意见惑建议反馈纶中国石化集团第四建设公同（地址：天津市大港区世纪大道180号，邮政编码：30027a，E-mail：pccjsc鸟126.cum）。本规范主编单位、参编单位和主要起草人：主编单德：国付化集团第四建设公瓦蔡编单位：中国石化集团第二建设公司南京扬子石油化工工程有限霞任公司1

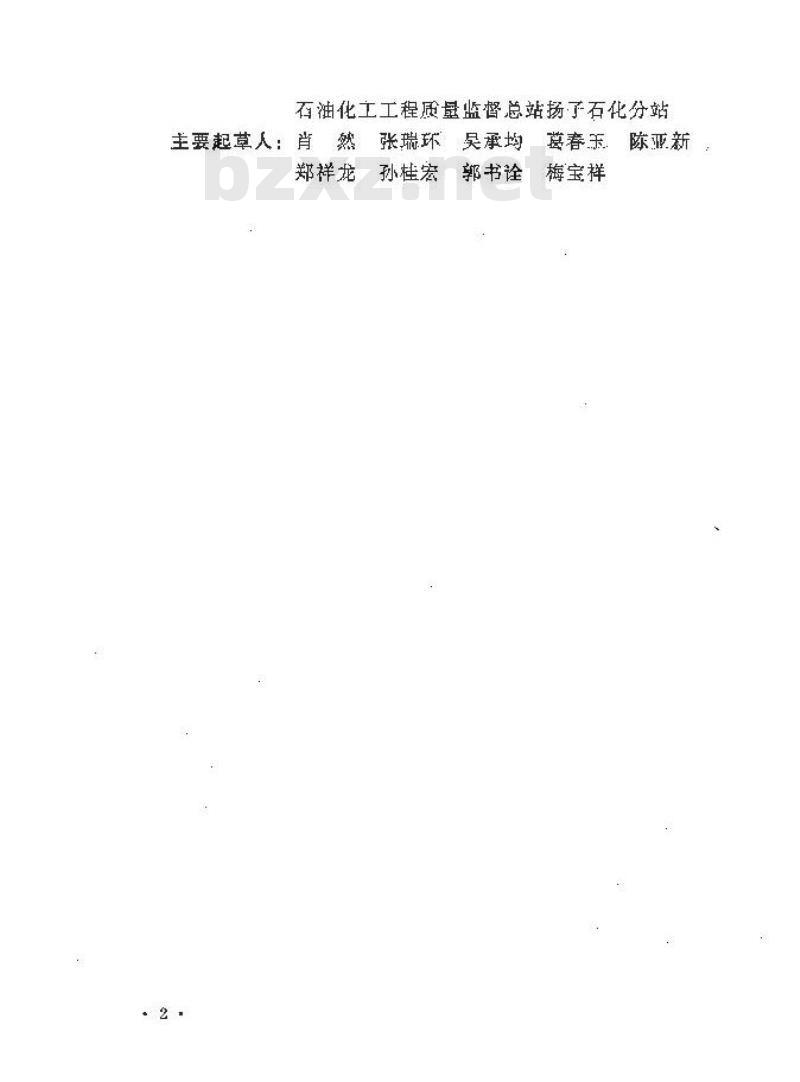

有油化工工程厨景监督总站扬子石化分站主要起草人：肖然张瑞环吴承均葛春乐陈亚新梅宝样
郑祥龙孙桂宏
3基本规定
资质要求
计函器具
压力容器安装工程的监驾检验：设备安装技术文件
设备开箱检验
设备安装测最基摧的确认及标识。成品及半成品保护
设备安装
基础复测及处理
地脚螺栓
安装通则
内件安装
安全附件安装
平台梯子安装
猎犹，清理与封闭
5设备现场组焊
一般规
5.2组装元件检验，
5.4．焊接
热处理
焊接整头形状尽寸和外观质磁：无损检测
设备总体形状尺寸检验
般规定
羧压试验
气压试验
气密性斌验
6.5充水试漏或煤油试漏
7工程交工
附录A
平垫铁与斜热铁
空冷我换热器构架签装质量标准附录℃
塔类设备内性安装质量标准
附录D
催化裂化装置反应再生系统设备内件安装质掌标准
附录E
管式换热设备耐压试验
本规范用词说明
附：条文说期
1.0，1为加强石油化工建设工程质量理，统一石油化工静设备（以下简称设备婴装工程施工质量验收的要求，保证设备安装质量，制定本规范。
1.0.2本规范适用于石油化工建设工程整体安装设备和现场组悼设备及其专用内件案全附件，设备附属梯子，平台等安装下程施工质量的验收。
本规范不适用丁立式圆简形储罐，气柜和非金属设备施工质量的验收。
1,0,3本规范各条款除注明检查数量外，均应全数检查。1心，4设备安装工程施工质量验收除应符合设计文性和本规范外，尚应符合国家现行有关标雅的规定。2术语
2,0,1石油化工静设备petrochemical static eguipment石油化工生产装置、辅助设施和公用工程的反应设备、分离设备换热设备、储存设备的统称，分为压力容器和非压力容器两类。石油化工静设备包括本体及本体与外管道连接的第一道环向焊缝的焊接坡口、螺纹连接的第一个螺纹接头，法兰连接的第一个法兰密封面及开孔的封闭元件、紧固件及补强元件等。2.0.2方位线orientational reference line为检验设备制造和安装质量，在设备内壁或外壁用0°90°180°270°标识的纵母线。
2.0.3基准圆周线basecireumferentialline为检验设备制造和安装质量，在设备内壁或外壁特定位置给出的垂道于轴线的平面与器壁的交线。3基本规定
3.1资质要求免费标准bzxz.net
3.1.1从事设备安装、现场组焊和无损检测等施工单位应其有与所承扣工程内穿相应的专业资质。检验方法：检查企业资质证节，3.1.2从事设备焊接的焊工、无损检测人员应按国家现行有关标谁和规定考试取得合格证，民只能从事与资格相应的作业。
检验方法：检查人员资格证书。3.2计量器具
3.2.1计量器其应经过检定、校谁或验证，处于合格状态，并在有微定期内便用。
检验方法：检查计量器其检定标志。3.2.2周期检定的计量器具调转时，应有检定、校准合格证书。检验方法：检查计量器具检定证书。3.3压力容器安装工程的监督检验3.3.1从事压力容器现场组焊，安装的施工单位在施工前应书而告知工程所在地特种设备安全蓝督管理部门。检验方法：检查特种设备现场组焊、安装告知书”。3.3.2从事压力容器现场组焊、装装的施工单位虚接受工程所在地有资质的检验检测机构的监督检验。检验方法：检查“锅炉压力容器安装质量证明书”、“锅炉压力容器产品要全性能监将检验证书3
3,4设备安装技术文件
34.1设备安装应退有下列技水文件：设计文件。
2设备质量证明文件。
3标准规范。
4施工水文件，
检验方法；检查相关文件。
3.4.2设备质量证明文件应符合下列规定，压力容器质量证明文件尚应符合压力容器案全技术蓝察规程的要求1内容与特性数据符合设计文件。2有复验要求的材料应行复验摄告。检验方法：检查相关资料。
3.5设备开箱检验
3.5.1设备，内件和安全附件应符合设计文件和订货合同的要求。
检验方法；检查相关资料。
3，5.2开箱检验应在有关人员参加下按照装箱单清点并检查下列项目：
1箱号、箱数及包装。
？设备名称、型号及规格。
3设备质量证明文件。
4设备内件及安全附件的规格，型号，数量。检验方法检查设备开箱检验记暴。3.5.3设备外观质量应符合下列要求：1无表面损伤、变形及锈。
2工装卡具的焊疤已清除。
3设备管口封闭。
4不锈钢及复合钢板制设备的防腐蚀面、低温设备表面不应有刻痕和各类钢印标记：
5奥氏体不锈钢制设备、钛和钛合金制设备、错和销合金制设备，钳和铝合金制设备表面应无铁离子污染。6防腐蚀涂料无流、脱落和返锈。子充氮设备处于有保护状态。：检验方法，对设备实体进行检查。3.5，4：现场组焊设备组装元件尚应按本规范第5章的规定进行捡查
3，5设备的方位线标记、重心标记及吊持点等标记应清断。检验方法：对设备实体进行检查。3.情设备安装测量准的确认标识3.6.1设备安装测量基准应衔合下列规定：1设备支座的底面作为安装标高的基准。2文式设备任意两相邻的方位线作为设备垂直度测量基推。
3卧式设备两测水平方位线作为水平展的测量基推。4套管式换热器以顶层换热管的上表面作为水平度的测量基，以支架底板的底面作为安标高的谢基谁，以一根支架样的外测面作为单排管兼直度的测量推。5球形储罐以赤道线作为水平度的测量基准，以支性在球形储罐径问和周向两个打向级向母线作为垂直度的测量基准
6对相互衡接的设备，还应按衔接的要求确定测量基准。检验方法：对设备实体进行检查。3，62现顿装配内件的立式设备，基内壁的基推圆周线作为水乎度的测基推。
捡验方法：检查设备内壁基难圆周线，.5
