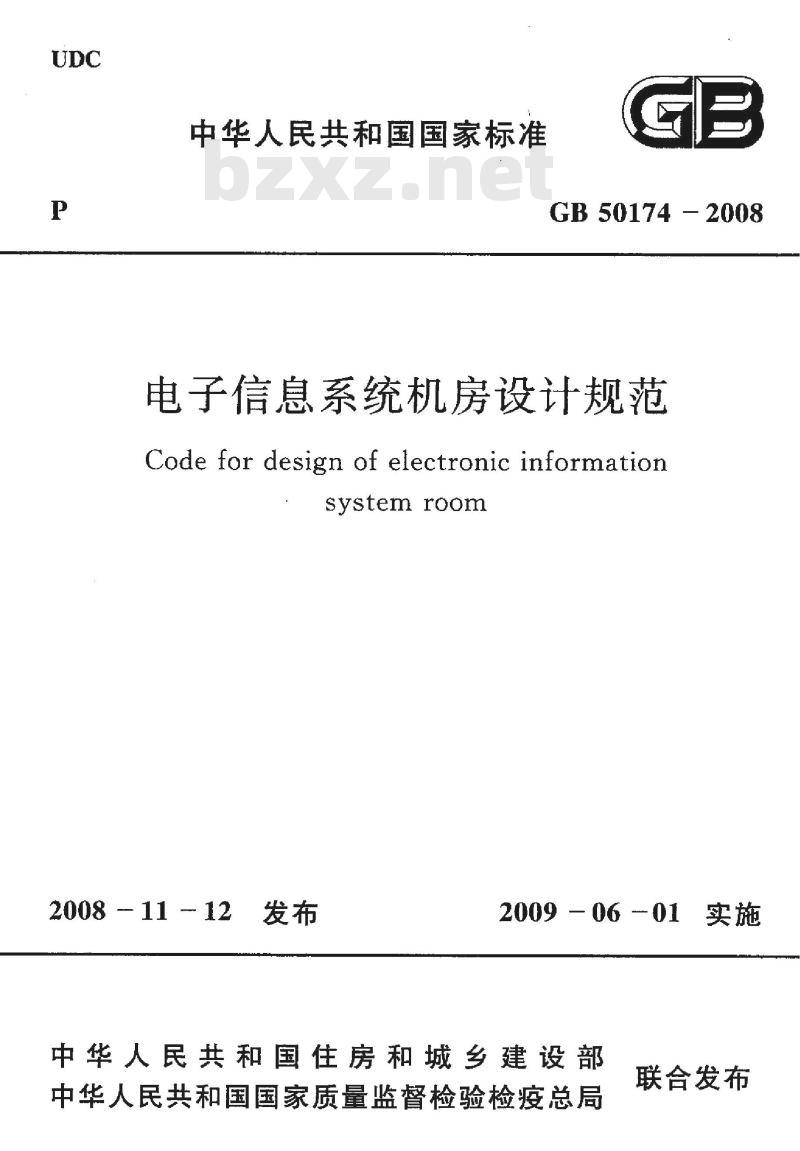

【国家标准(GB)】 电子信息系统机房设计规范

中华人民共和国国家标准
GB50174-2008
电子信息系统机房设计规范
Code for design of electronic informationsystem room
20081112
20090601实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

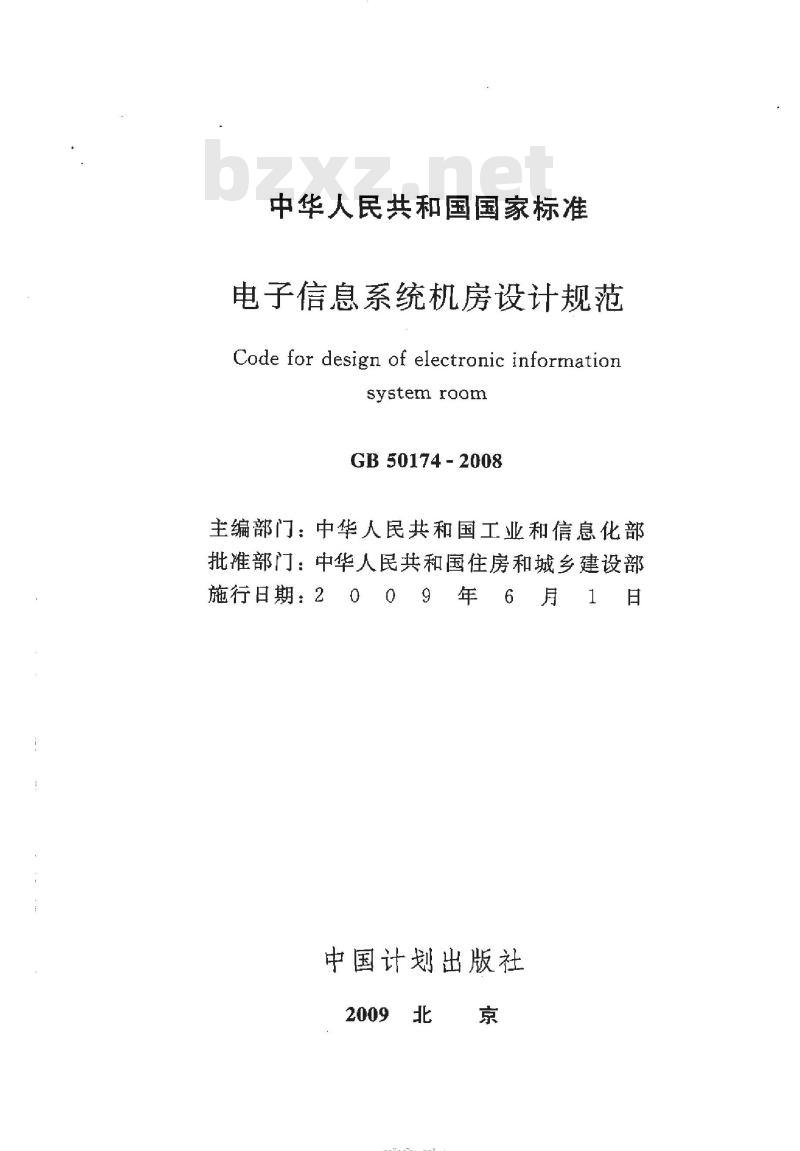

中华人民共和国国家标准
电子信息系统机房设计规范
Code for design of electronic informationsystem room
GB 50174-2008
主编部门：中华人民共和国工业和信息化部批准部门：中华人民共和国住房和城乡建设部施行日期：2
月　1
中国计划出版社
iKAoNiKAca

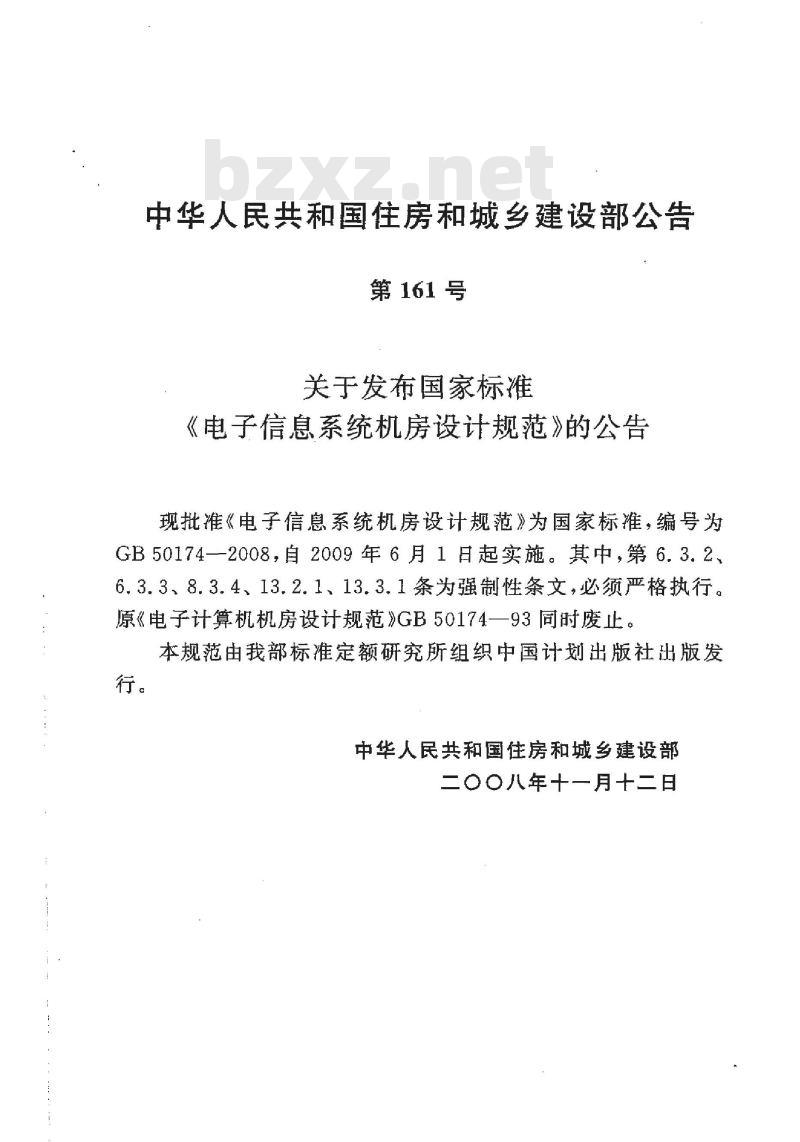

中华人民共和国住房和城乡建设部公告第161号
关于发布国家标准
《电子信息系统机房设计规范》的公告现批准《电子信息系统机房设计规范》为国家标准，编号为GB50174—-2008，自2009年6月1日起实施。其中，第6.3.2、6.3.3、8.3.4、13.2.1、13.3.1条为强制性条文.必须严格执行。原《电子计算机机房设计规范》GB50174一93同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇八年十一月十二日

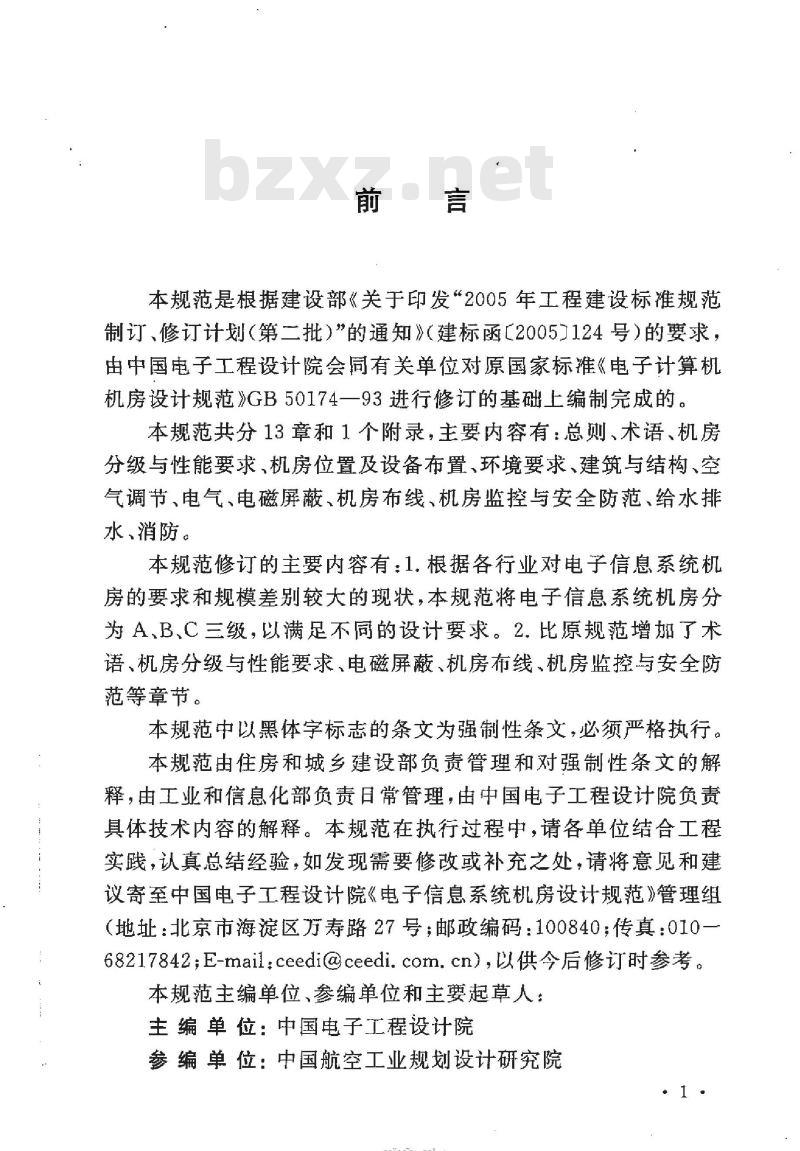

本规范是根据建设部《关于印发2005年工程建设标准规范制订，修订计划（第二批）的通知》（建标函【2005124号）的要求：由中国电子工程设计院会同有关单位对原国家标准《电子计算机机房设计规范》GB50174一93进行修订的基础上编制完成的。本规范共分13章和1个附录，主要内容有：总则，术语、机房分级与性能要求，机房位置及设备布置、环境要求、建筑与结构、空气调节、电气、电磁屏蔽、机房布线、机房监控与安全防范、给水排水、消防。
本规范修订的主要内容有：1.根据各行业对电子信息系统机房的要求和规模差别较大的现状，本规范将电子信息系统机房分为ABC三级，以满足不同的设计要求。2.比原规范增奶了术语、机房分级与性能要求、电磁屏蔽、机房布线机房监控与安全防范等章节。
本规范中以黑体学标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由工业和信息化部负责日常管理，由中国电子工程设计院负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄至中国电子工程设计院《电子信息系统机房设计规范》管理组（地址：北京市海淀区方寿路27号：邮政编码：100840：传真：010一68217842，E-mail：[email protected]），以供今后修订时参考。本规范主编单位、参编单位和主要起草人主编单位：中国电子工程设计院参编单位：中国航空工业规划设计研究院1
iiKAoNiKAca
中国建筑设计研究院
上海电子工程设计研究院有限公司信息产业电子第十一设计研究院有限公司中国机房设施工程有限公司
北京长城电子工程技术有限公司北京科计通电子工程有限公司
梅兰日兰电子(中国)有限公司
艾默生网络能源有限公司
常州市长城屏蔽机房设备有限公司上海华宇电子工程有限公司
太极计算机股份有限公司
华为技术有限公司
主要起草人：娄　宇　钟景华薛长立姬倡文
张文才
丁杰朱利伟黄群骥显阳张旭
徐宗弘　王元光　·余雷周乐乐韩　林高大鹏　白桂华　王　鹏
朱浩南
姚一波?谭玲?余小辉
宋彦哲

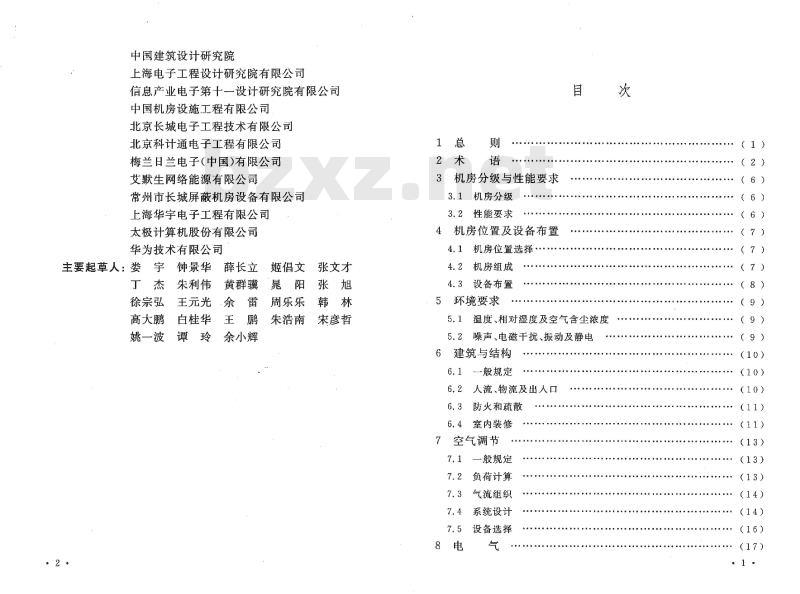

机房分级与性能要求
3.1机房分级
性能要求
4机房位置及设备布置
4.1机房位置选择··
机房组成
4.3设备布置
5环境要求
温度、相对湿度及空气含尘浓度5.2噪声、电磁干扰、振动及静电6建筑与结构
6.1一般规定
6.2人流、物流及出人口
6.3防火和疏散
室内装修
7　空气调节
一般规定
负荷计算
气流组织
系统设计
设备选择
（2）
（6）
（６）
（6）
（8）
(９）
(９）
（９）
(10）
(10）
(10）
（11）
(13）
（13）
（14）
（14）
（17）
供配电
8.3静电防护
防雷与接地
电磁屏蔽
一般规定
结构型式免费标准bzxz.net
9.3屏蔽件
机房布线
机房监控与安全防范
——般规定
11.2环境和设备监控系统·
安全防范系统
12给水排水
12.1一般规定
管道敷设
一般规定
消防设施
13.3安全措施
附录A各级电子信息系统机房技术要求本规范用词说明
附：条文说明
(17）
（18）
（24）
(26）
(27）
（31)
1.0.1为规范电子信息系统机房设计，确保电子信息系统安全、稳定、可靠地运行，做到技术先进、经济合理、安全适用、节能环保，制定本规范。
1.0.2本规范适用于建筑中新建、改建和扩建的电子信息系统机房的设计。
1.0.3电子信息系统机房的设计应遵循近期建设规模与远期发展规划协调一致的原则。
1.0.4电子信息系统机房设计除应符合本规范外，尚应符合国家现行有关标准、规范的规定。
iiiKAoNniKAca
2术语
2.0.1电子信息系统electronic inforrmation system　由计算机、通信设备、处理设备、控制设备及其相关的配套设施构成，按照一定的应用目的和规则，对信息进行采集、加工、存储、传输、检索等处理的人机系统。2.0.2电子信息系统机房electronic information system room主要为电子信息设备提供运行环境的场所，可以是一幢建筑物或建筑物的一部分，包括主机房、辅助区、支持区和行政管理区等。
2.0.3主机房
computerroom
主要用于电子信息处理、存储、交换和传输设备的安装和运行的建筑空间，包括服务器机房、网络机房、存储机房等功能区域。2.0.4辅助区auxiliary area
用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所，包括进线间、测试机房、监控中心、备件库、打印室、维修室等。
2.0.5　支持区　support area　支持并保障完成信息处理过程和必要的技术作业的场所，包括变配电室、柴油发电机房、不间断电源系统室、电池室、空调机房、动力站房、消防设施用房、消防和安防控制室等。2.0.6行政管理区　administrative area　用于日常行政管理及客户对托管设备进行管理的场所，包括工作人员办公室、门厅、值班室、盟洗室、更衣间和用户工作室等。2.0.7场地设施infrastructure
电子信息系统机房内，为电子信息系统提供运行保障的设施。.2.
2.0.8电磁千扰(EMI)electromagnetic interference经辐射或传导的电磁能量对设备或信号传输造成的不良影响。
2.0.9电磁屏蔽electromagnetic shielding用导电材料减少交变电磁场向指定区域的穿透。2.0.10电磁屏蔽室electromagnetic shielding enclosure专门用于衰减、隔离来自内部或外部电场、磁场能量的建筑空间体。
2.0.11看
截止波导通风窗cut-off waveguidevent截止波导与通风口结合为一体的装置，该装置既允许空气流通，又能够衰减一定频率范围内的电磁波。2.0.12　可拆卸式电磁屏蔽室　modular electromagnetic shielding enclosure
按照设计要求，由预先加工成型的屏蔽壳体模块板、结构件、屏蔽部件等，经过施工现场装配，组建成具有可拆卸结构的电磁屏蔽室。
2,0.13焊接式电磁屏蔽室welded electromagnetic shieldingenclosure
主体结构采用现场焊接方式建造的具有固定结构的电磁屏蔽室。
2.0.14余redundancy
重复配置系统的些或全部部件，当系统发生故障时，亢余配置的部件介入并承担故障部件的工作，由此减少系统的故障时间。2.0.15　N——基本需求　base requirement　系统满足基本需求，没有亢余。2.0.16 N+X穴余 N+X redundancy系统满足基本需求外，增加了X个单元、X个模块或X个路径。任何X个单元、模块或路径的故障或维护不会导致系统运行中断。(X=1～N)
2.0.17容错fault tolerant
具有两套或两套以上相同配置的系统，在同一时刻，至少有两套系统在工作。按容错系统配置的场地设备，至少能经受住一次严重的突发设备故障或人为操作失误事件而不影响系统的运行。2.0.18列头柜array cabinet
为成行排列或按功能区划分的机柜提供网络布线传输服务或配电管理的设备，一般位于一列机柜的端头。2.0.19　实时智能管理系统　real-time intelligent patch cordmanagement system
采用计算机技术及电子配线设备对机房布线中的接插软线进行实时管理的系统。
2.0.20信息点(TO) telecommunications outlet各类电缆或光缆终接的信息插座模块。2.0.21 集合点(CP） consolidation point配线设备与工作区信息点之间缆线路由中的连接点。2.0.22水平配线设备（HD）horizontal distributor终接水平电缆、水平光缆和其他布线子系统缆线的配线设备。2.0.23 CP链路 CP link
配线设备与CP之间，包括各端的连接器件在内的永久性的链路。
2.0.24　永久链路，permanent link信息点与配线设备之间的传输线路。它不包括工作区缆线和连接配线设备的设备缆线、跳线，但可以包括一个CP链路。2.0.25静态条件static state condition主机房的空调系统处于正常运行状态，电子信息设备已安装，室内没有人员的情况。
2.0.26停机条件stopcondition
主机房的空调系统和不间断供电电源系统处于正常运行状态，电子信息设备处于不工作状态。4
2.0.27 静电泄放 electrostatic leakage带电体上的静电电荷通过带电体内部或其表面等途径，部分或全部消失的现象。
2.0.28　体积电阻volume resistance在材料相对的两个表面上放置的两个电极间所加直流电压与流过两个电极间的稳态电流（不包括沿材料表面的电流）之商。2.0.29保护性接地protective earthing以保护人身和设备安全为目的的接地。2.0.30功能性接地functional earthing用于保证设备（系统）正常运行，正确地实现设备（系统）功能的接地。
2.0.31接地线earthing conductor从接地端子或接地汇集排至接地极的连接导体。2.0.32等电位联结带bonding bar将等电位联结网格、设备的金属外壳、金属管道、金属线槽、建筑物金属结构等连接其上形成等电位联结的金属带。2.0.33等电位联结导体bonding conductor将分开的诸导电性物体连接到接地汇集排、等电位联结带或等电位联结网格的导体。
iiKAoNniKAca
3机房分级与性能要求
3.1机房分级
3.1.1电子信息系统机房应划分为A、B、C三级。设计时应根据机房的使用性质、管理要求及其在经济和社会中的重要性确定所属级别。
3.1.2符合下列情况之一的电子信息系统机房应为A级：电子信息系统运行中断将造成重大的经济损失；1
电子信息系统运行中断将造成公共场所秩序严重混乱。2
3.1.3＇符合下列情况之一的电子信息系统机房应为B级：1电子信息系统运行中断将造成较大的经济损失；电子信息系统运行中断将造成公共场所秩序混乱。2
3.1.4不属于A级或B级的电子信息系统机房应为C级。3.1.5在异地建立的备份机房，设计时应与主用机房等级相同。3.1.6同一个机房内的不同部分可根据实际情况，按不同的标准进行设计。
3.2性能要求
3.2.1A级电子信息系统机房内的场地设施应按容错系统配置，在电子信息系统运行期间，场地设施不应因操作失误、设备故障、外电源中断、维护和检修而导致电子信息系统运行中断。3.2.2B级电子信息系统机房内的场地设施应按元余要求配置，在系统运行期间，场地设施在兀余能力范围内，不应因设备故障而导致电子信息系统运行中断。
3.2.3C级电子信息系统机房内的场地设施应按基本需求配置，在场地设施正常运行情况下，应保证电子信息系统运行不中断。6.
4机房位置及设备布置
4.1机房位置选择
4.1.1电子信息系统机房位置选择应符合下列要求：1电力供给应稳定可靠，交通、通信应便捷，自然环境应清洁：
2应远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的场所；3应远离水灾和火灾隐患区域；
4应远离强振源和强噪声源；
5应避开强电磁场干扰。
4.1.2对于多层或高层建筑物内的电子信息系统机房，在确定主机房的位置时，应对设备运输、管线敷设、雷电感应和结构荷载等问题进行综合分析和经济比较；采用机房专用空调的主机房，应具备安装空调室外机的建筑条件。4.2机房组成
4.2.1电子信息系统机房的组成应根据系统运行特点及设备具体要求确定，宜由主机房、辅助区、支持区、行政管理区等功能区组成。
4.2.2主机房的使用面积应根据电子信息设备的数量、外形尺寸和布置方式确定，并应预留今后业务发展需要的使用面积。在对电子信息设备外形尺寸不完全掌握的情况下，主机房的使用面积可按下式确定：
1当电子信息设备已确定规格时，可按下式计算：A=KZS
(4.2.2-1)
式中A-一主机房使用面积（m）；K———系数,可取5～～7；
S—一电子信息设备的投影面积（m2）。2当电子信息设备尚未确定规格时，可按下式计算：A=FN
(4.2.2-2)
式中F一——单台设备占用面积，可取3.5~～5.5（m/台）；N一主机房内所有设备（机柜)的总台数。4.2.3辅助区的面积宜为主机房面积的0.2~1倍4.2.4用户工作室的面积可按3.5~4m2/人计算；硬件及软件人员办公室等有人长期工作的房间面积，可按5～~7m/人计算。4.3设备布置
4.3.1电子信息系统机房的设备布置应满足机房管理、人员操作和安全、设备和物料运输、设备散热、安装和维护的要求。4.3.2产生尘埃及废物的设备应远离对尘埃敏感的设备，并宜布置在有隔断的单独区域内。
4.3.3当机柜内或机架上的设备为前进风/后出风方式冷却时，机柜或机架的布置宜采用面对面、背对背方式。4.3.4主机房内通道与设备间的距离应符合下列规定：1用于搬运设备的通道净宽不应小于1.5m；2面对面布置的机柜或机架正面之间的距离不宜小于1.2m;
3背对背布置的机柜或机架背面之间的距离不宜小于1m；4当需要在机柜侧面维修测试时，机柜与机柜、机柜与墙之间的距离不宜小于1.2m；
5成行排列的机柜，其长度超过6m时，两端应设有出口通道；当两个出口通道之间的距离超过15m时，在两个出口通道之间还应增加出口通道。出口通道的宽度不宣小于1m，局部可为0.8m。
5环境要求
5.1温度、相对湿度及空气含尘浓度5.1.1主机房和辅助区内的温度、相对湿度应满足电子信息设备的使用要求；无特殊要求时，应根据电子信息系统机房的等级，按本规范附录A的要求执行。
5.1.2A级和B级主机房的空气含尘浓度，在静态条件下测试，每升空气中大于或等于0.5um的尘粒数应少于18000粒。5.2噪声、电磁干扰、振动及静电5.2.1有人值守的主机房和辅助区，在电子信息设备停机时，在主操作员位置测量的噪声值应小于65dB（A）。5.2.2当无线电干扰频率为0.15~~1000MHz时，主机房和辅助区内的无线电干扰场强不应大于126dB。5.2.3主机房和辅助区内磁场干扰环境场强不应大于800A/m。5.2.4在电子信息设备停机条件下，主机房地板表面垂直及水平向的振动加速度不应大于500mm/s。5.2.5主机房和辅助区内绝缘体的静电电位不应大于1kV。9
-iiiKAoNniKAca
6建筑与结构
6.1一般规定
6.1.1建筑和结构设计应根据电子信息系统机房的等级，按本规范附录A的要求执行。
6.1.2建筑平面和空间布局应具有灵活性，并应满足电子信息系统机房的工艺要求。
6.1.3主机房净高应根据机柜高度及通风要求确定，且不宜小于2.6m。
6.1.4变形缝不应穿过主机房。
6.1.5主机房和辅助区不应布置在用水区域的垂直下方，不应与振动和电磁干扰源为邻。围护结构的材料选型应满足保温、隔热、防火、防潮、少产尘等要求。
6.1.6设有技术夹层和技术夹道的电子信息系统机房，建筑设计应满足各种设备和管线的安装和维护要求。当管线需穿越楼层时，宜设置技术竖井。
6.1.7改建的电子信息系统机房应根据荷载要求采取加固措施，并应符合国家现行标准《混凝土结构加固设计规范》GB50367、《建筑抗震加固技术规程》JGJ116和《混凝土结构后锚固技术规程》JGJ145的有关规定。
6.2人流、物流及出入口
6.2.1主机房宜设置单独出入口，当与其他功能用房共用出人口时，应避免人流和物流的交叉。6.2.2有人操作区域和无人操作区域宜分开布置。6.2.3电子信息系统机房内通道的宽度及门的尺寸应满足设备?10·
和材料的运输要求，建筑入口至主机房的通道净宽不应小于1.5m。
6.2.4电子信息系统机房可设置门厅、休息室、值班室和更衣间。更衣间使用面积可按最大班人数的1～3m2／人计算。6.3防火和疏散
6.3.1电子信息系统机房的建筑防火设计，除应符合本规范的规定外，尚应符合现行国家标准《建筑设计防火规范》GB50016的有关规定。
6.3.2电子信息系统机房的耐火等级不应低于二级。6.3.3当A级或B级电子信息系统机房位于其他建筑物内时，在主机房与其他部位之间应设置耐火极限不低于2h的隔墙，隔墙上的门应采用甲级防火门。
6.3.4面积大于100m2的主机房，安全出口不应少于两个，且应分散布置。面积不大于100m2的主机房，可设置一个安全出口，并可通过其他相邻房间的门进行疏散。门应向疏散方向开启，且应自动关闭，并应保证在任何情况下均能从机房内开启。走廊、楼梯间应畅通，并应有明显的疏散指示标志。6.3.5主机房的顶棚、壁板（包括夹芯材料）和隔断应为不燃烧体。
6.4室内装修
6.4.1室内装修设计选用材料的燃烧性能除应符合本规范的规定外，尚应符合现行国家标准《建筑内部装修设计防火规范》GB50222的有关规定。
6.4.2主机房室内装修，应选用气密性好、不起尘、易清洁、符合环保要求、在温度和湿度变化作用下变形小、具有表面静电耗散性能的材料，不得使用强吸湿性材料及未经表面改性处理的高分子绝缘材料作为面层。
6.4.3主机房内墙壁和顶棚的装修应满足使用功能要求，表面应平整、光滑、不起尘、避免眩光，并应减少凹凸面。6.4.4主机房地面设计应满足使用功能要求，当铺设防静电活动地板时，活动地板的高度应根据电缆布线和空调送风要求确定，并应符合下列规定：
1活动地板下的空间只作为电缆布线使用时，地板高度不宜小于250mm活动地板下的地面和四壁装饰，可采用水泥砂浆抹灰；地面材料应平整、耐磨；
2活动地板下的空间既作为电缆布线，又作为空调静压箱时，地板高度不宜小于400mm；活动地板下的地面和四壁装饰应采用不起尘、不易积灰、易于清洁的材料；楼板或地面应采取保温、防潮措施，地面垫层宜配筋，维护结构宜采取防结露措施。6.4.5技术夹层的墙壁和顶棚表面应平整、光滑。当采用轻质构造顶棚做技术夹层时，宜设置检修通道或检修口。6.4.6A级和B级电子信息系统机房的主机房不宜设置外窗。当主机房设有外窗时，应采用双层固定窗，并应有良好的气密性。不间断电源系统的电池室设有外窗时，应避免阳光直射。6.4.7当主机房内设有用水设备时，应采取防止水漫溢和渗漏措施。
6.4.8门窗、墙壁、地（楼）面的构造和施工缝隙，均应采取密闭措施。
7空气调节
7.1一般规定
7.1.1主机房和辅助区的空气调节系统应根据电子信息系统机房的等级，按本规范附录A的要求执行。7.1.2与其他功能用房共建于同二建筑内的电子信息系统机房，宜设置独立的空调系统。
7.1.3主机房与其他房间的空调参数不同时，宜分别设置空调系统。
7.1.4电子信息系统机房的空调设计，除应符合本规范的规定外，尚应符合现行国家标准《采暖通风与空气调节设计规范》GB50019和《建筑设计防火规范》GB50016的有关规定。7.2负荷计算
7.2.1电子信息设备和其他设备的散热量应按产品的技术数据进行计算。
7.2.2空调系统夏季冷负荷应包括下列内容：机房内设备的散热；
建筑围护结构得热；
通过外窗进入的太阳辐射热；
4人体散热；
照明装置散热；
新风负荷；
伴随各种散湿过程产生的潜热。7
空调系统湿负荷应包括下列内容：人体散湿；
iiKAoNni KAca:
