【国家标准(GB)】 热喷涂层抗拉强度的测定

1适用范围
中华人民共和国国家标准
热喷涂层抗拉强度的测定
Thermal sprayed coatings-
Determination of tensile strength本标准适用于热喷涂层抗拉强度的测定。2方法原理
UDC 621.793下载标准就来标准下载网
GB 8641---88
将试样装在试验机上，在规定的拉伸条件下，均匀、连续地施加载荷，至试样破断，记录最大破断载荷，并计算抗拉强度。
3设备
3. 1试验机
能够满足静态加载条件，用于拉伸试验的任何类型试验机。试验机的能力为50～~100kN，精度土1%。
3.2连接装置
采用适宜的连接装置，建议选用万向节连接装置（图1）。卡！

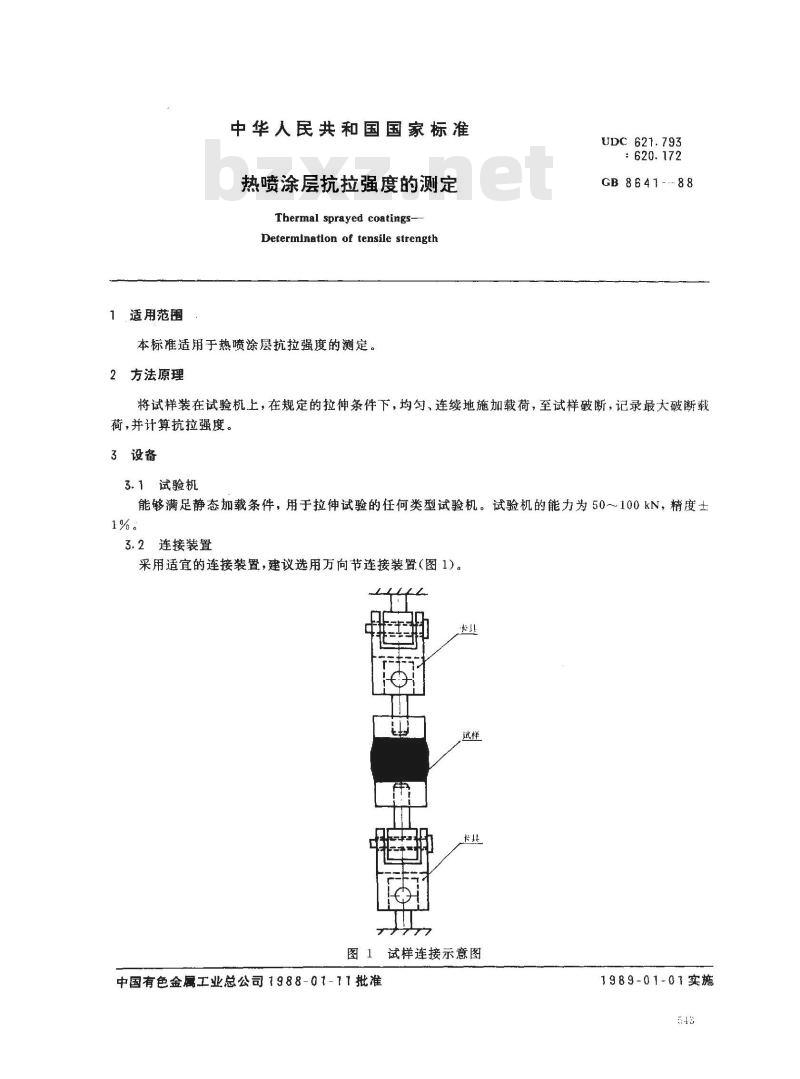

图1试样连接示意图
中国有色金属工业总公司1988-01-11批准1989-01-01实施
3.3量具
GB 86 41 -
游标卡尺或其他适宜的量具，精度为0.02mm。4试样及其制备
4.1试样的形状和尺寸

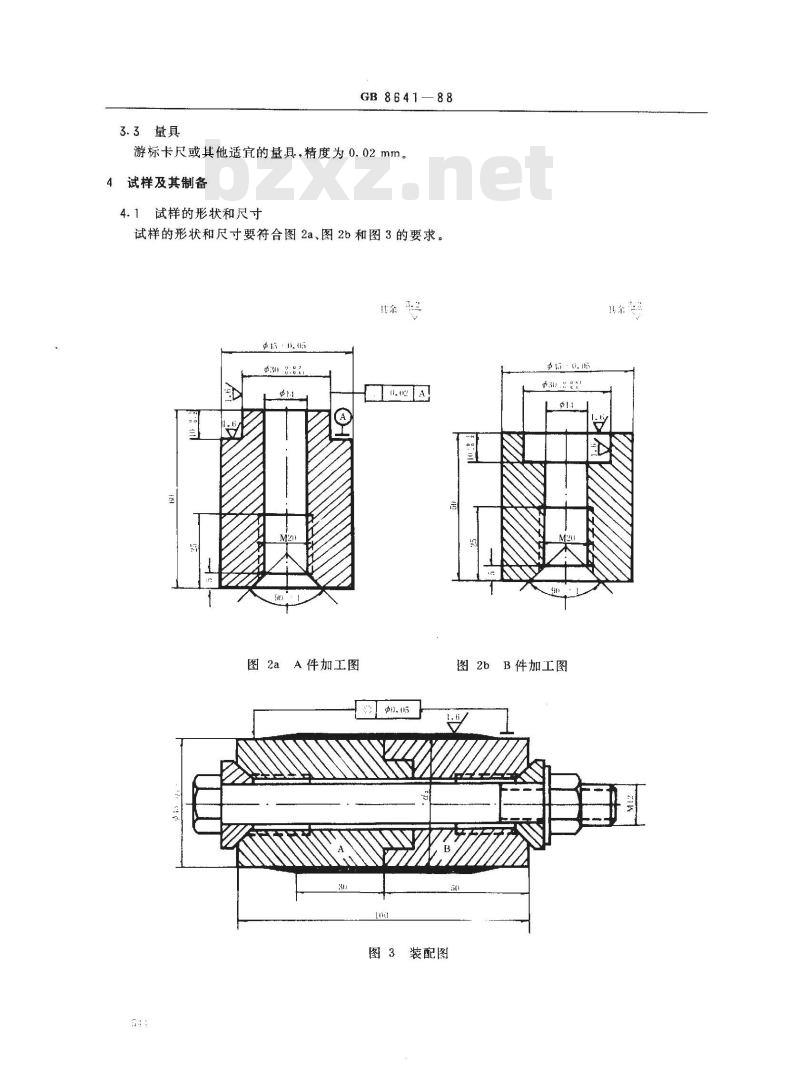

试样的形状和尺寸要符合图2a、图2b和图3的要求。兰
图2aA件加工图
图3装配图
图26B件加工图

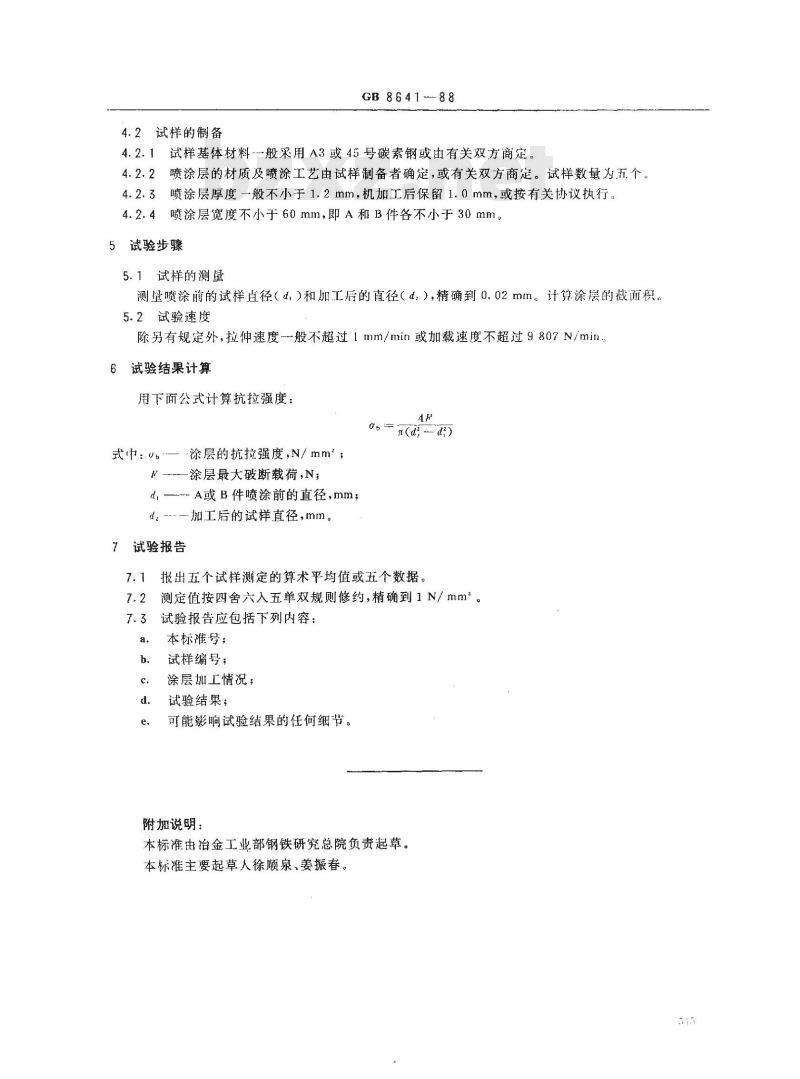

4.2试样的制备
GB 8641-88
4.2.1试样基体材料-一般采用A3或45号碳素钢或由有关双方商定4.2.2喷涂层的材质及喷涂工艺由试样制备者确定，或有关双方商定。试样数量为五个4.2.3喷涂层厚度-般不小于1.2mm，机加工后保留1.0mm，或按有关协议执行，4.2.4喷涂层宽度不小于60mm，即A和B件各不小于30mm。5试验步骤
5.1试样的测量
测量喷涂前的试样直径（d，）和加工后的直径（t），精确到0.02mm。计算涂层的截面积。5.2试验速度
除另有规定外，拉伸速度-般不超过1mm/min或加载速度不超过9807N/min6试验结果计算
用下面公式计算抗拉强度：
os d, d)
式中：U涂层的抗拉强度，N/mm；F涂层最大破断载荷，N;
d，—-A或B件喷涂前的直径，mm;d，--\一加工后的试样直径,mm。7试验报告
报出五个试样测定的算术平均值或五个数据。7.1
7.2测定值按四舍六入五单双规则修约，精确到1N/mm2。7.3试验报告应包括下列内容：
本标准号；
试样编号；
涂层加工情况；
试验结果；
可能影响试验结果的任何细节。附加说明：
本标准由治金工业部钢铁研究总院负责起草。本标准主要起草人徐顺泉、姜振春。
