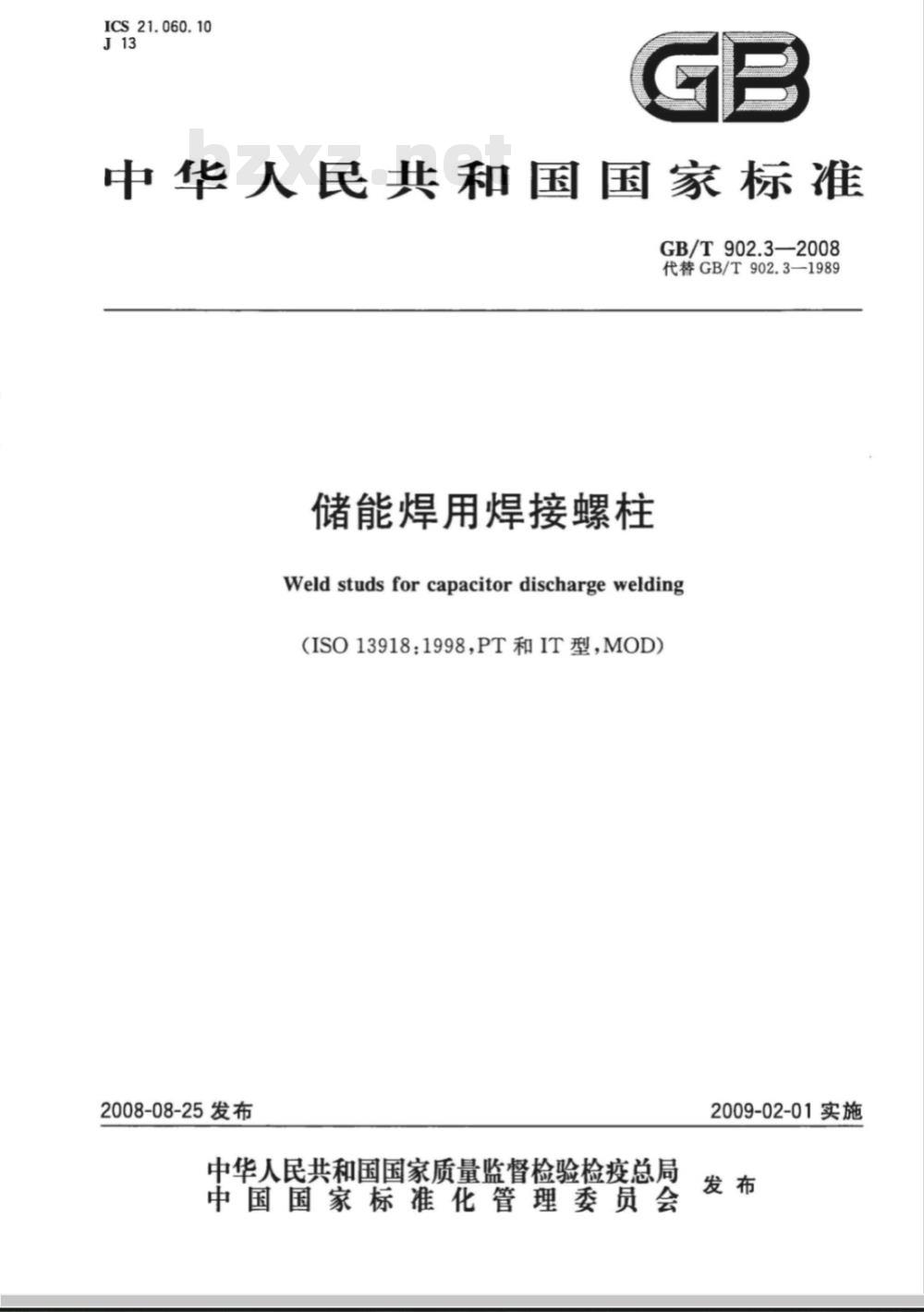

【国家标准(GB)】 储能焊用焊接螺柱

ICS21.060.10
中华人民共和国国家标准
GB/T902.3—2008
代替GB/T902.3—1989
储能焊用焊接螺柱
Weld studsfor capacitordischargewelding（ISO13918:1998，PT和IT型，MOD）2008-08-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

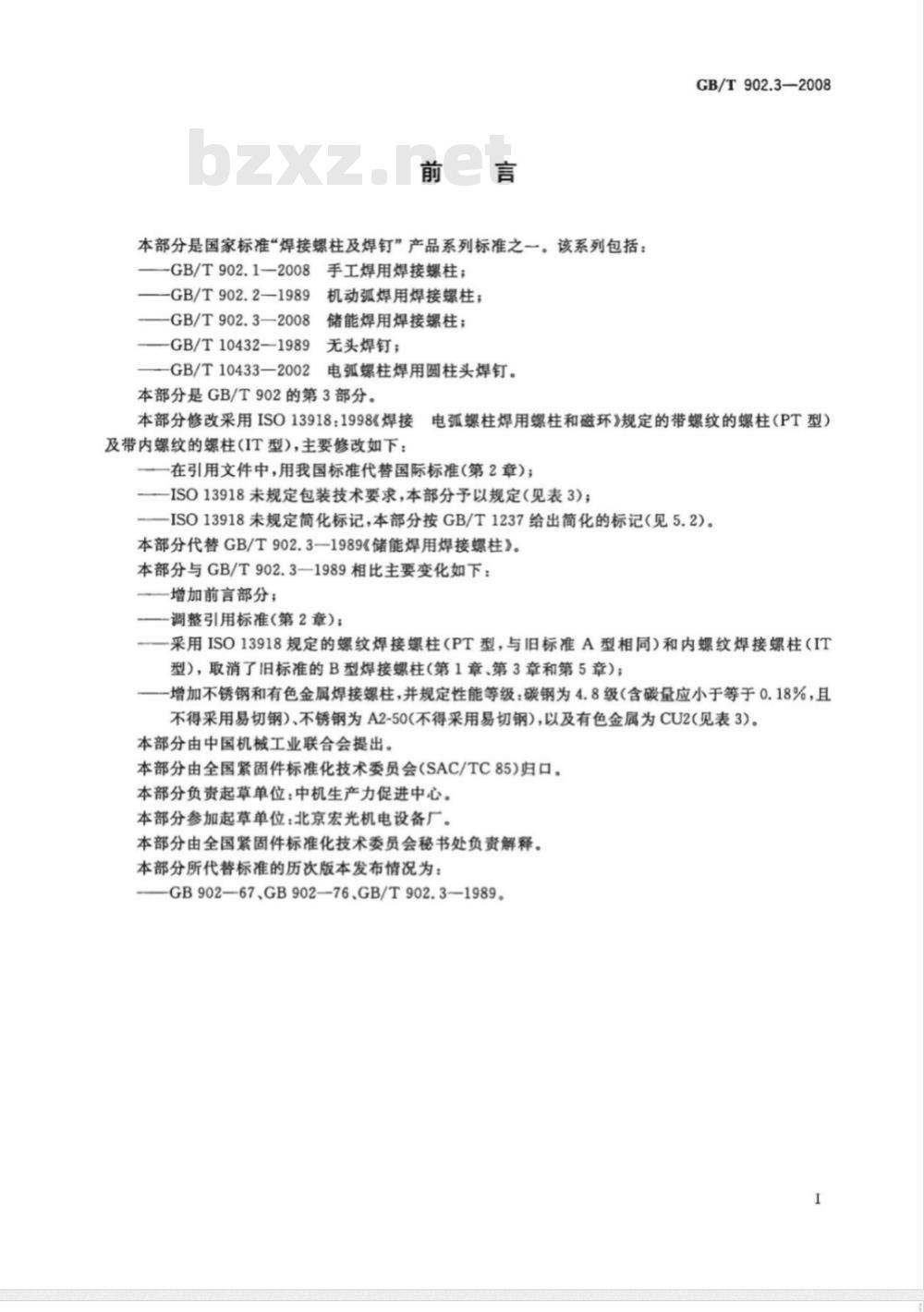

本部分是国家标准“焊接螺柱及焊钉”产品系列标准之一。该系列包括：-GB/T902.1—2008
-GB/T902.2—1989
GB/T902.3—2008
GB/T10432—1989
GB/T10433—2002
手工焊用焊接螺柱；
机动弧焊用焊接螺柱；
储能焊用焊接螺柱；
无头焊钉；
电弧螺柱焊用圆柱头焊钉。
本部分是GB/T902的第3部分。
GB/T902.3—2008
本部分修改采用IS013918：1998《焊接电弧螺柱焊用螺柱和磁环》规定的带螺纹的螺柱（PT型）及带内螺纹的螺柱(IT型），主要修改如下：一在引用文件中，用我国标准代替国际标准（第2章）；——ISO13918未规定包装技术要求，本部分予以规定（见表3)；-ISO13918未规定简化标记，本部分按GB/T1237给出简化的标记（见5.2)。本部分代替GB/T902.31989《储能焊用焊接螺柱》。本部分与GB/T902.3—1989相比主要变化如下：增加前言部分；
调整引用标准(第2章）；
一采用ISO13918规定的螺纹焊接螺柱（PT型，与旧标推A型相同）和内螺纹焊接螺柱（IT型），取消了旧标准的B型焊接螺柱(第1章、第3章和第5章)；增加不锈钢和有色金属焊接螺柱，并规定性能等级：碳钢为4.8级（含碳量应小于等于0.18%，且不得采用易切钢）、不锈钢为A2-50（不得采用易切钢），以及有色金属为CU2（见表3）。本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。本部分负责起草单位：中机生产力促进中心。本部分参加起草单位：北京宏光机电设备厂。本部分由全国紧固件标准化技术委员会秘书处负责解释。本部分所代替标准的历次版本发布情况为：GB902-—67、GB902—76、GB/T902.3—1989。I

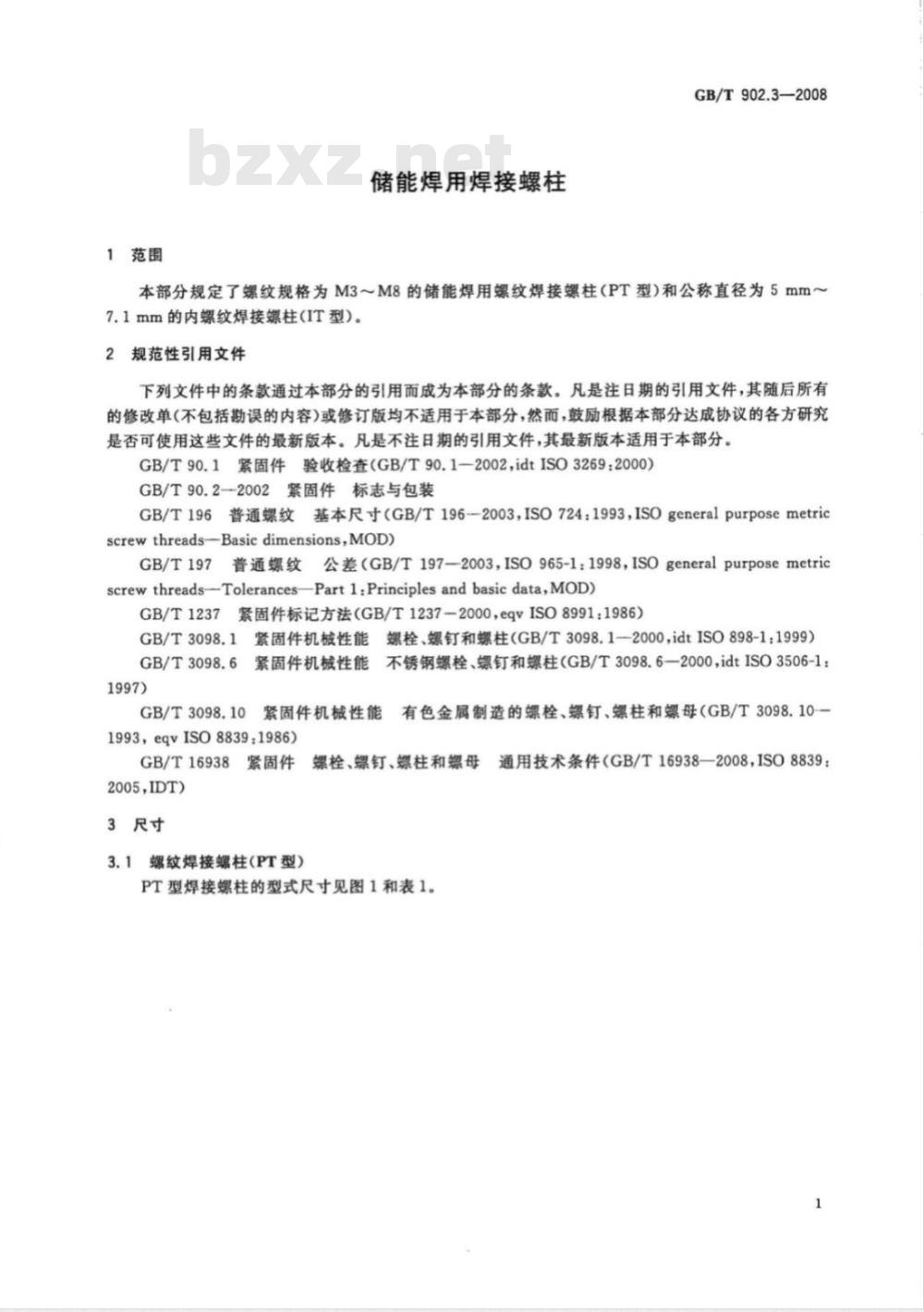

1范围
储能焊用焊接螺柱
GB/T902.3——2008
本部分规定了螺纹规格为M3～M8的储能焊用螺纹焊接螺柱（PT型）和公称直径为5mm～7.1mm的内螺纹焊接螺柱(IT型)。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T90.1紧固件验收检查（GB/T90.1—2002，idtISO3269：2000）GB/T90.2-2002紧固件标志与包装GB/T196普通螺纹基本尺寸（GB/T196-2003，ISO724：1993，ISOgeneralpurposemetricscrewthreads-Basicdimensions,MOD)公差（GB/T197—2003，ISO965-1：1998，ISOgeneralpurposemetric普通螺纹
GB/T197
screwthreads-TolerancesPart1:Principlesandbasicdata,MOD)紧固件标记方法（GB/T1237-2000，eqvISO8991：1986)GB/T1237
GB/T3098.1
GB/T3098.6
GB/T3098.10
紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1-2000，idtISO898-1：1999）紧固件机械性能不锈钢螺栓、螺钉和螺柱（GB/T3098.6—2000，idtISO3506-1：紧固件机械性能
1993，eqvISO8839:1986)
GB/T16938此内容来自标准下载网
2005,IDT)
3尺寸
紧固件

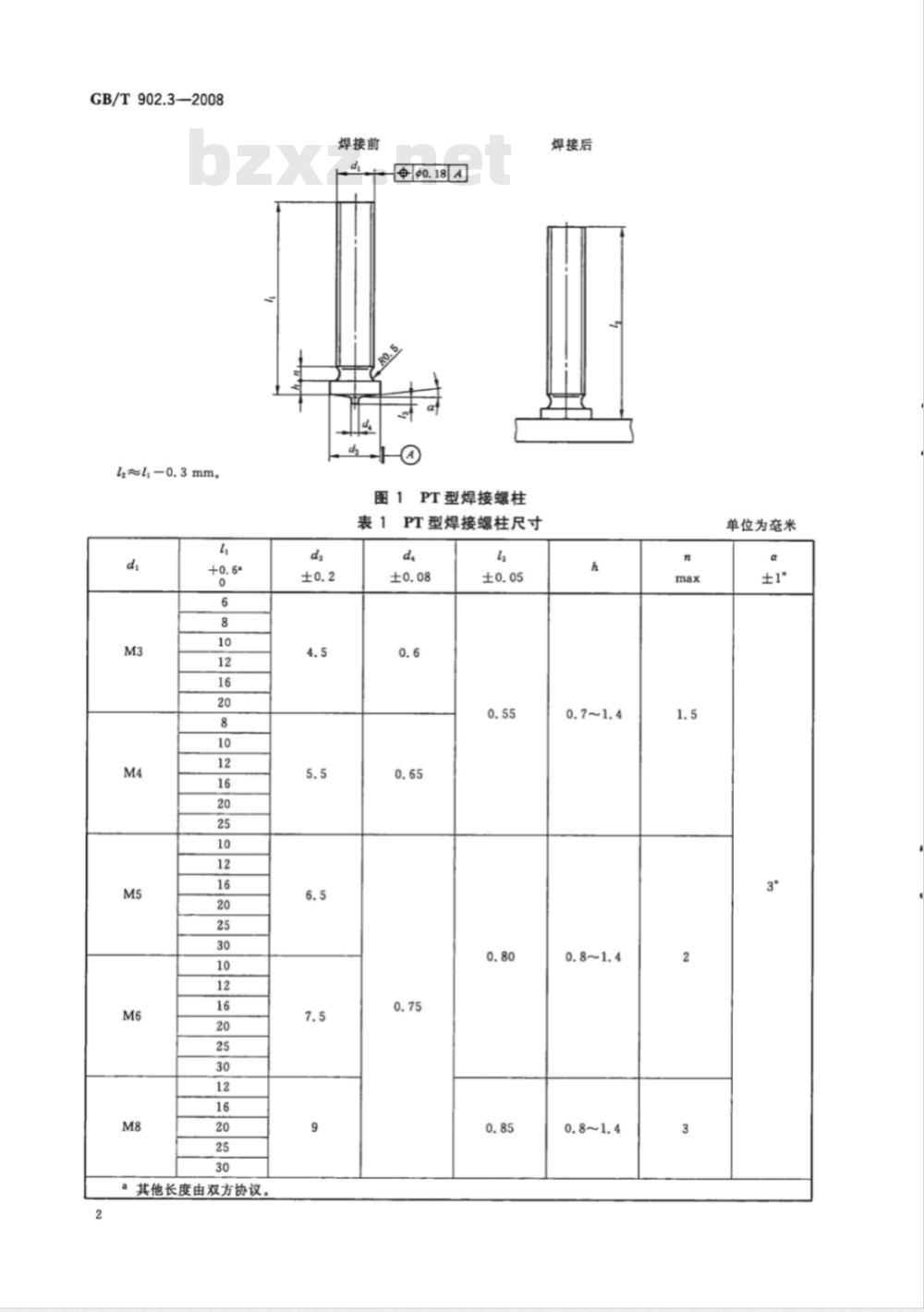

3.1螺纹焊接螺柱(PT型）
有色金属制造的螺栓、螺钉、螺柱和螺母（GB/T3098.10-通用技术条件（GB/T16938—2008，ISO8839：螺栓、螺钉、螺柱和螺母
PT型焊接螺柱的型式尺寸见图1和表1。1
GB/T902.3—2008
~l0.3mm，
a其他长度由双方协议。
焊接前
图1PT型焊接螺柱
表1PT型焊接螺柱尺寸
焊接后
单位为旁米

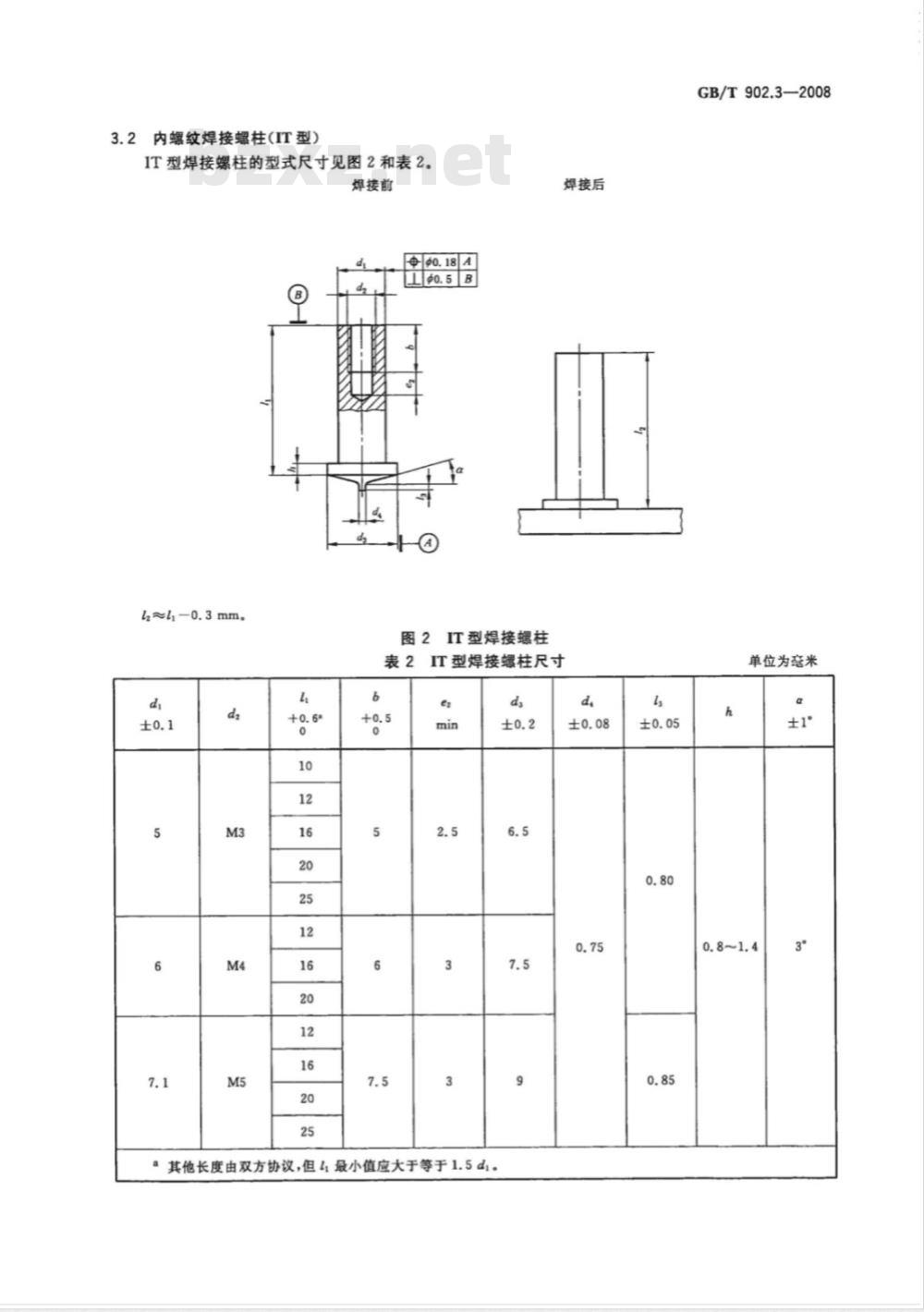

3.2内螺纹焊接螺柱（IT型）
IT型焊接螺柱的型式尺寸见图2和表2。焊接前
l~l-0.3mm，
图2IT型焊接螺柱
焊接后
IT型焊接螺柱尺寸
a其他长度由双方协议，但最小值应大于等于1.5d1。d.
GB/T902.3—2008
单位为旁米
GB/T902.3—2008
技术要求和引用标准
技术条件和引用标准见表3。
通用技术条件
机械性能
表面处理
验收及包装
≥420MPa，
o,≥340MPa,
%≥14%
GB/T3098.1
电镀铜
不锈钢”
GB/T16938
GB/T196.GB/T197
≥500MPa，
Qa.≥210MPa
GB/T3098.6
简单处理
GB/T90.1、GB/T90.2
有色金属
≥370MPa
GB/T3098.10
简单处理
如果硬度增加不大，非合金钢螺柱具有可焊接性。一般碳含盘应小于等于0.18%，且不得采用易切钢。b不锈钢螺柱具有可焊接性，且不得采用易切钢。标记
5.1标记方法
标记方法按GB/T1237的规定。
标记示例
螺纹规格d=M4、长度lz=20mm、性能等级为4.8级、电镀铜表面处理的焊接螺柱（PT型）的标记：
GB/T902.3M4X×20PT
焊接螺柱
公称直径d,=5mm、螺纹规格dz=M3、长度lz=20mm、性能等级为4.8级、电镀铜表面处理的内螺纹焊接螺柱(IT型)的标记：
焊接螺柱
GB/T902.3
5×M3×20
