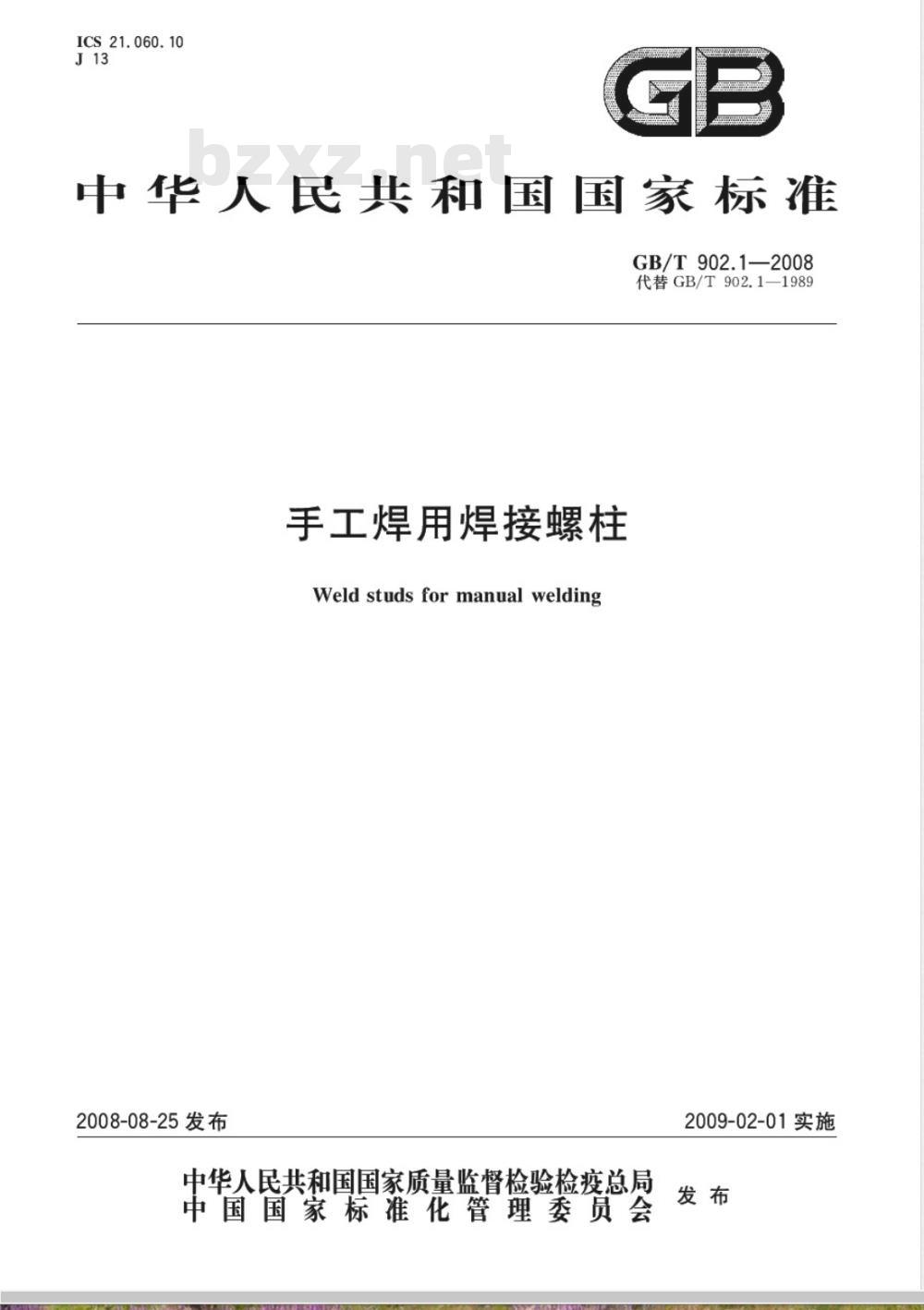

【国家标准(GB)】 手工焊用焊接螺柱

ICS 21.060.10
中华人民共和国国家标准
GB/T902.1—2008
代替GB/T902.1-1989
手工焊用焊接螺柱
Weld studs for manual welding2008-08-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

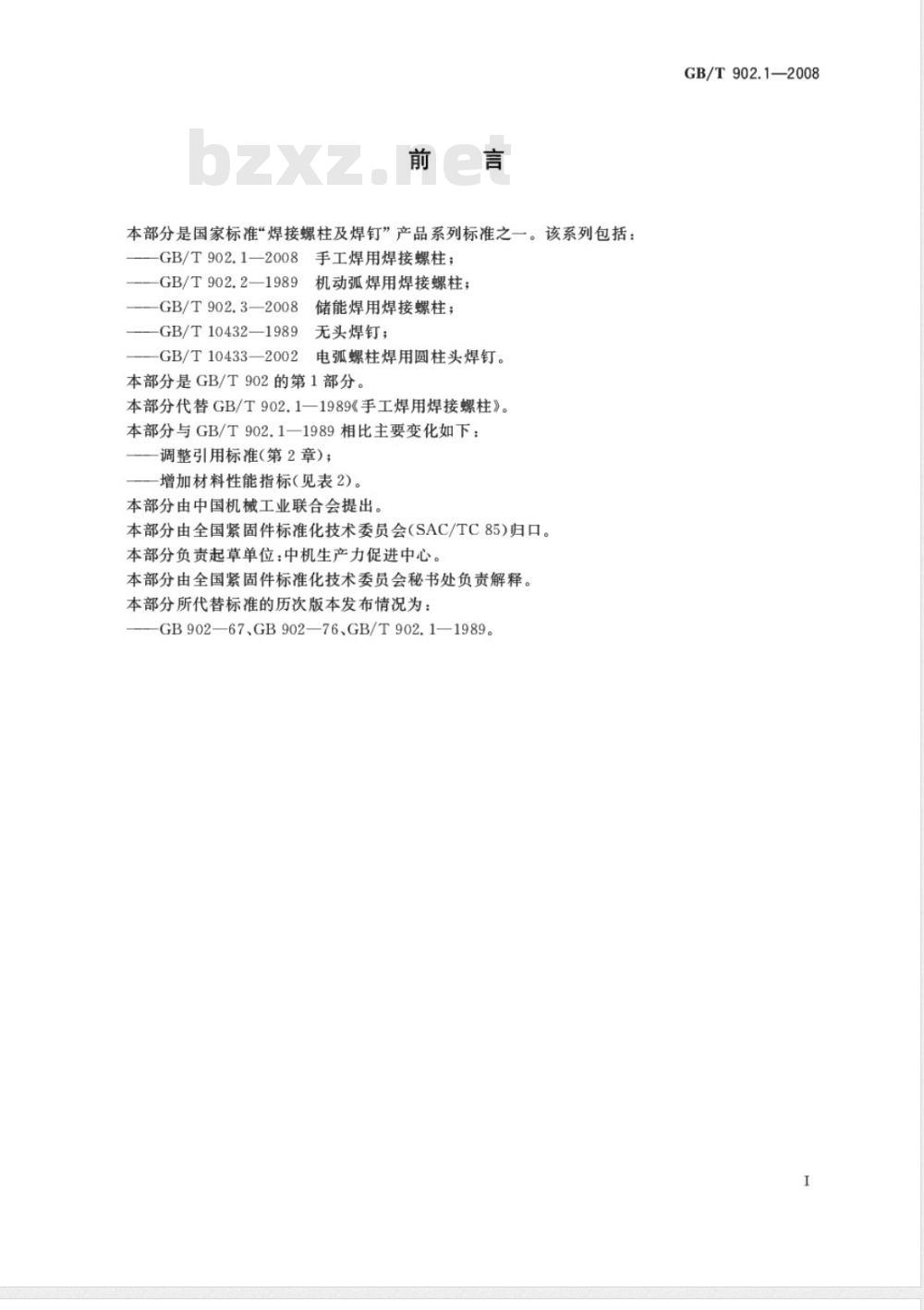

本部分是国家标准“焊接螺柱及焊钉”产品系列标准之一。该系列包括：GB/T902.1—2008
GB/T902.2—1989
GB/T902.3—2008
GB/T10432—1989
GB/T10433—2002
手工焊用焊接螺柱；
机动弧焊用焊接螺柱；
储能焊用焊接螺柱；
无头焊钉；
电弧螺柱焊用圆柱头焊钉。
本部分是GB/T902的第1部分。
本部分代替GB/T902.1一1989《手工焊用焊接螺柱》。本部分与GB/T902.1一1989相比主要变化如下：调整引用标准(第2章)；
增加材料性能指标（见表2)。
本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。本部分负责起草单位：中机生产力促进中心。本部分由全国紧固件标准化技术委员会秘书处负责解释。本部分所代替标准的历次版本发布情况为：GB902—67、GB902—76、GB/T902.1—1989。GB/T 902.1—2008

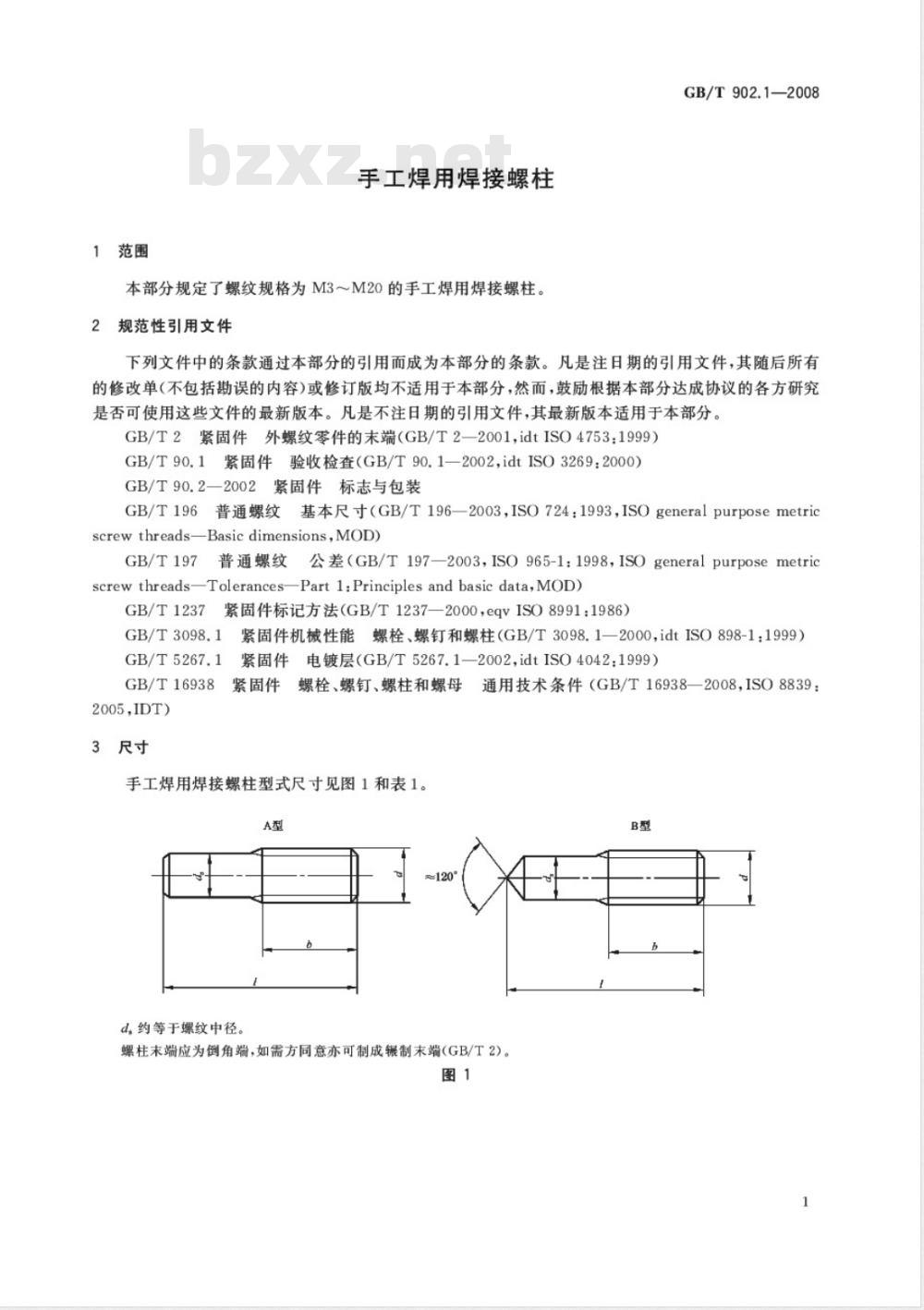

1范围
手工焊用焊接螺柱
本部分规定了螺纹规格为M3～M20的手工焊用焊接螺柱。2规范性引用文件
GB/T902.1—2008
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2紧固件外螺纹零件的末端（GB/T2—2001,idtISO47531999）GB/T90.1紧固件验收检查（GB/T90.1—2002,idtISO3269：2000）GB/T90.2一2002紧固件标志与包装GB/T196普通螺纹基本尺寸（GB/T196—2003，ISO724：1993，ISOgeneralpurposemetricscrewthreads—Basicdimensions,MOD)普通螺纹公差（GB/T197—2003，ISO965-1：1998，ISOgeneralpurposemetricGB/T 197
screwthreads
TolerancesPart1:Principlesandbasicdata,MOD)GB/T1237
紧固件标记方法（GB/T1237—2000，eqvISO8991：1986）GB/T3098.1
紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1—2000，idtISO898-1：1999）紧固件电镀层（GB/T5267.1—2002,idtISO4042：1999）GB/T5267.1
紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938—2008，ISO8839：GB/T16938
2005,IDT)
3尺寸
手工焊用焊接螺柱型式尺寸见图1和表1。A型
d.约等于螺纹中径。
螺柱末端应为倒角端，如需方同意亦可制成制末端(GB/T2）。图1
GB/T902.1—2008

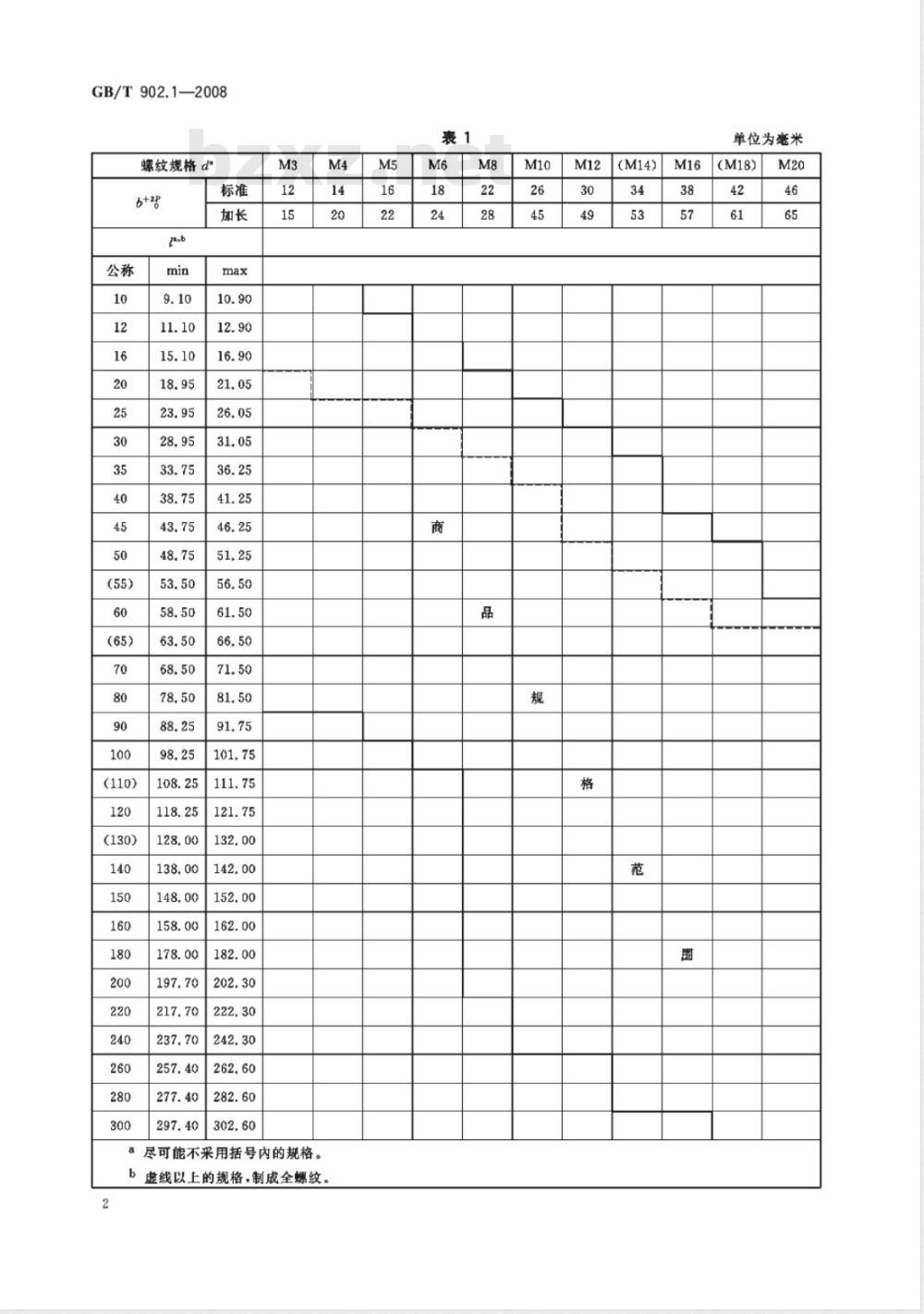

螺纹规格d
（65)
128,00
101,75
152,00
尽可能不采用括号内的规格。Www.bzxZ.net
b虚线以上的规格，制成全螺纹
单位为毫米

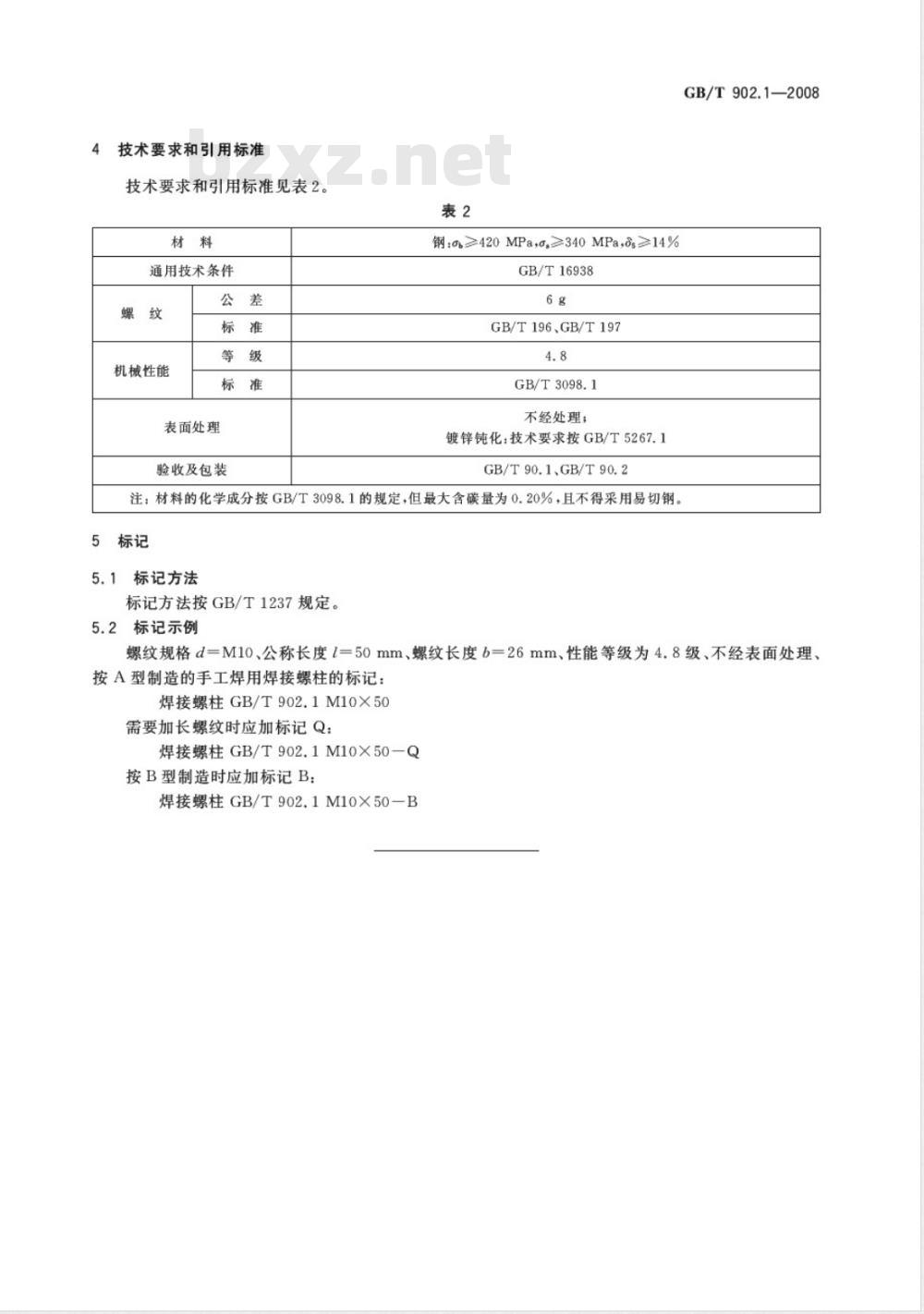

技术要求和引用标准
技术要求和引用标准见表2。
通用技术条件
机械性能
表面处理
验收及包装
钢：o≥420MPa，≥340MPa，os≥14%GB/T16938
GB/T196、GB/T197
GB/T3098.1
不经处理；
镀锌钝化：技术要求按GB/T5267.1GB/T 90.1、GB/T 90. 2
注：材料的化学成分按GB/T3098.1的规定，但最大含碳量为0.20%，且不得采用易切钢。5
5.1标记方法
标记方法按GB/T1237规定。
标记示例
GB/T902.1—2008
螺纹规格d=M10、公称长度l=50mm、螺纹长度b=26mm、性能等级为4.8级、不经表面处理、按A型制造的手工焊用焊接螺柱的标记：焊接螺柱GB/T902.1M10X50
需要加长螺纹时应加标记Q：
焊接螺柱GB/T902.1M10X50-Q
按B型制造时应加标记B：
焊接螺柱GB/T902.1M10×50-B
GB/T 902.1-2008
中华人民共和
国家标准
手工焊用焊接螺柱
GB/T902.1—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2008年12月第一版
印张0.5
字数8千字
2008年12月第一次印刷
书号：155066·1-34868
