【国家标准(GB)】 电工电子产品环境试验设备检验方法 太阳辐射试验设备

ICS19.040

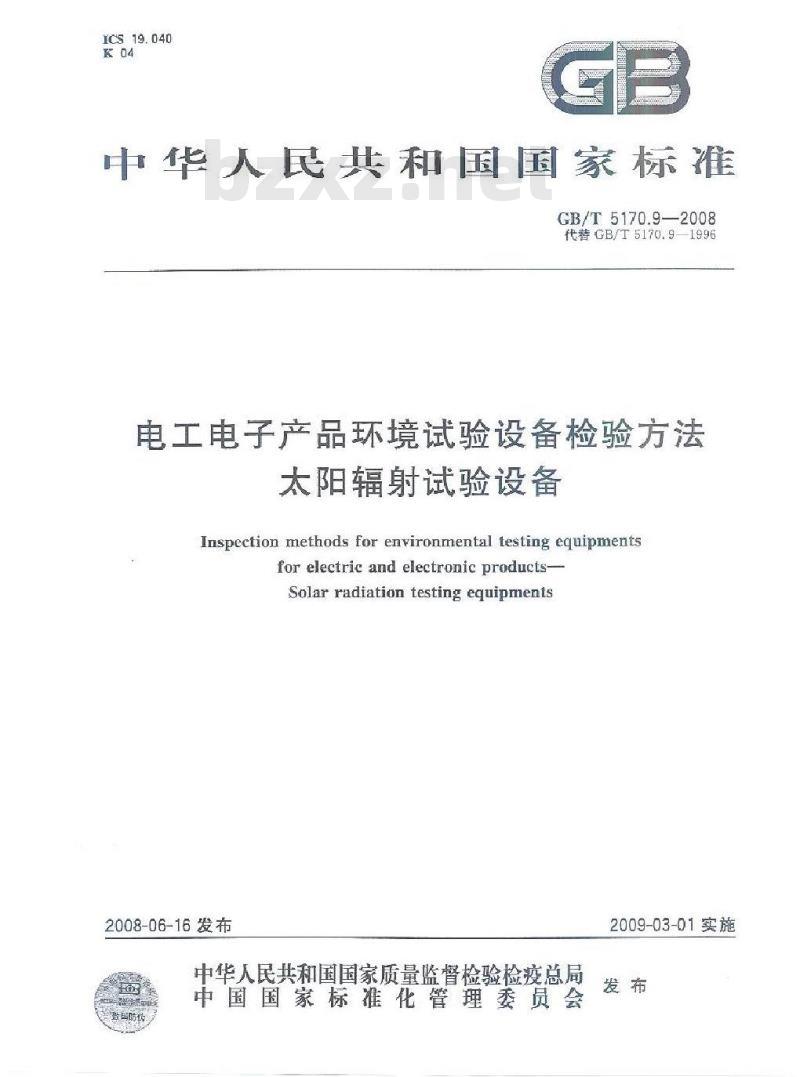

中华人民共和国国家标准
GB/T5170.9—2008
代替GB/T5170.9—1996
电工电子产品环境试验设备检验方法太阳辐射试验设备
Inspcction methods for environmental testing equipmentsfor electric and electronic products-Solar radiation testing eguipments2008-06-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施
GB/T 5170. 9—2008

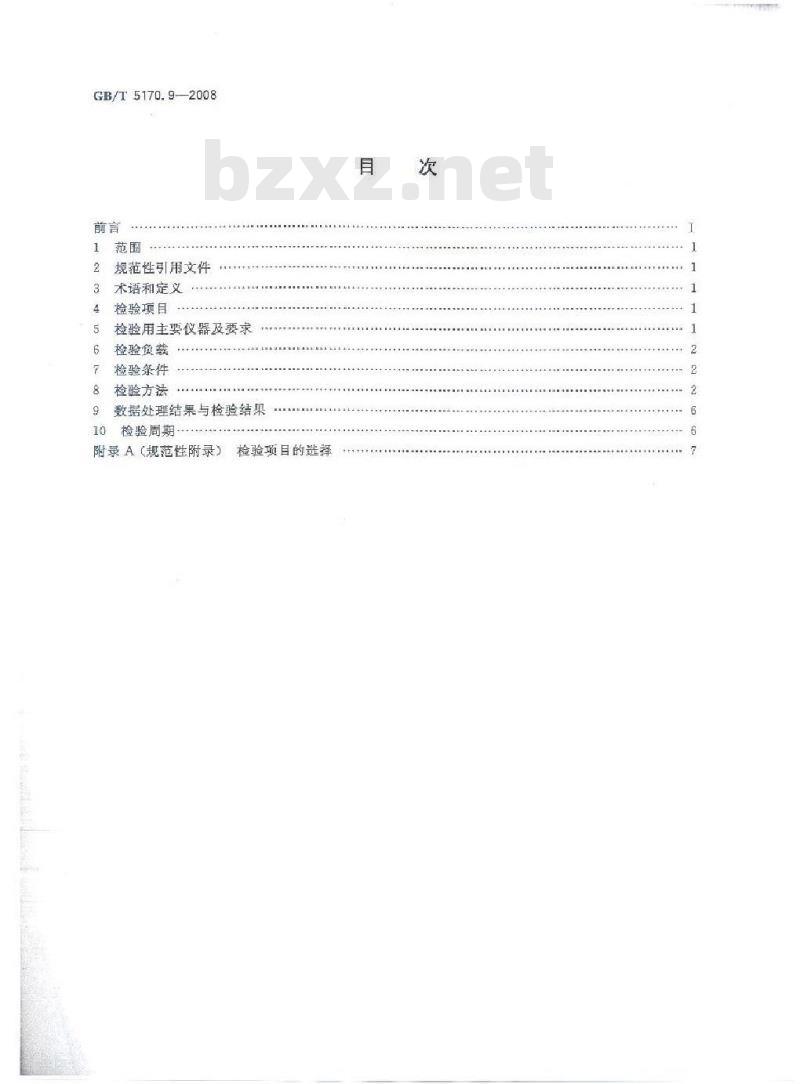

规范性引用文件
术语和定义
检验项目
检验用主要仪器及要求
检验负载
检验条件
检验方法
数据处理结果与检验结果
检验周期
附录A（规范性附录）
检验项目的进择

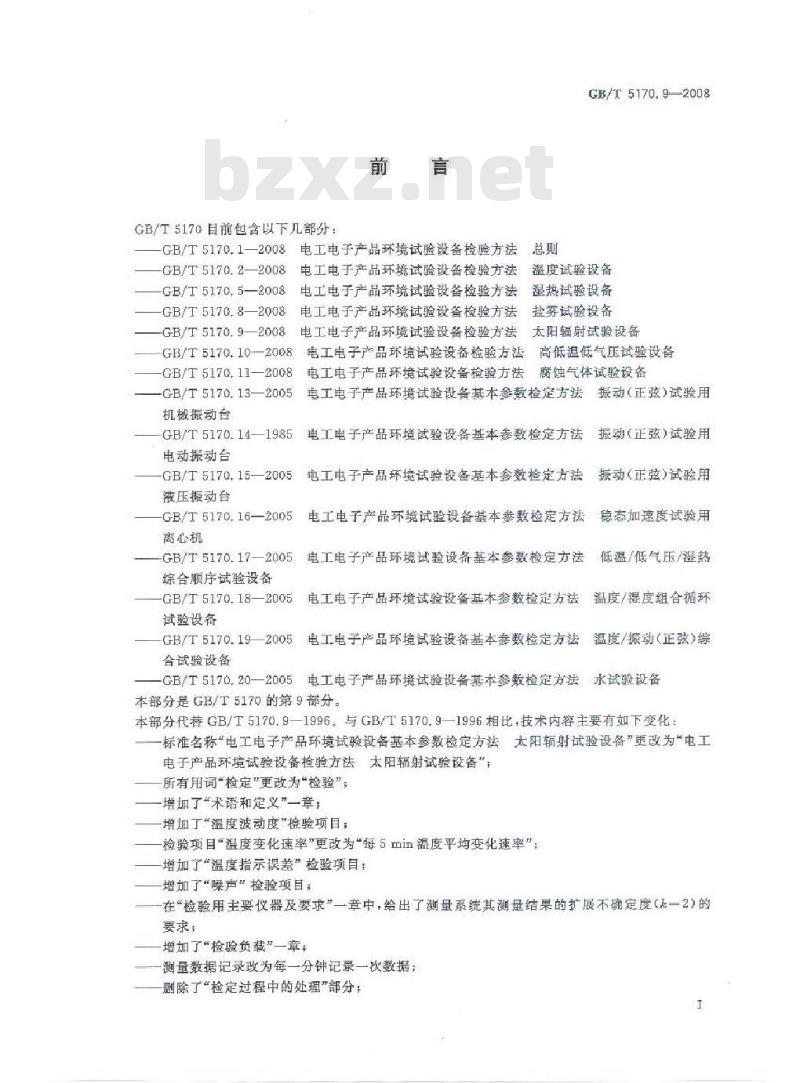

GB/T5170目前包含以下几部分：前言
GB/T5170.1—2008电工电子产品环境试验设备检验方法总则GB/T 5170.9--2008
GB/T5170.2—2008
电工电子产品环境试验设备检验方法温度试验设备GB/T 5170,5—2008
GB/T 5170.8—2008
GB/T5170.9—2008
GB/T5170.10—2008
-GB/T 5170,11—2008
GB/T 5170, 13—2005
机械振动台
电工电子产品环境试验设备检验方法湿热试验设备电工电子产品环境试验设备检验方法盐雾试验设备电工电子产品环境试验设备检验方法太阳辐射试验设备电工电子产品环境试验设备检验方法高低温低气压试验设备电工电子产品环境试验设备检验方法腐蚀气体试验设备电工电子产品环境试验设备基本参数检定方法振动（正弦）试验用电工电子产品环境试验设备基本参数检定方法拆动（正弦）试验用GB/T 5170.14—1985
电动摄动台
GB/T5170.15—2005电工电于产品环境试验设备基本数检定方法振动（正弦）试验用液压振动台
GB/T5170,16—2005
离心机
GB/T5170.172005
综合顺序试验设备
GB/T 5170. 18—2005
试验设备
稳态加速度试验用
电工电子产品环境试验设备基本参数检定方法电工电子产品环境试验设备基本参数检定方法低温/低气压/湿热电工电子产品环境试验设备基本奏数检定方法温度/湿度组合循环GB/T5170.19—2005电工电子产品环境试验设备基本参数检定方法温度/振动（正弦）综合试验设备
-GB/T5170.20—2005电工电子产品环境试验设备基本参数检定方法水试验设备本部分是GB/T5170的第9部分。
本部分代荐GB/T5170.9-—1996。与GB/T5170.9—1996相比，技术内容主要有如下变化：标准名称“电工电子产品环境试验设备基本参数检定方法太阳辅射试验设备”更改为“电工电于产品环境试验设备检验方法太阳辐射试验设备”；所有用调“检定”更改为“检验”增加了“术语和定义”一章：
增加了“温度波动度”检验项目；检验项目“温度变化速率更改为“每5Ⅱin温度平均变化速率”；增加了“温度指示误差”检验项目增加了“噪声”检验项目：
在“检验用主要仪器及要求”一章中，给出了测量系统其测量结果的扩展不确定度（一2）的要求：Www.bzxZ.net
增加了“检验负载”一章
一测量数据记录改为每一分钟记录一次数据：删除了“检定过程中的处理”部分；GB/T5170.9—-2008

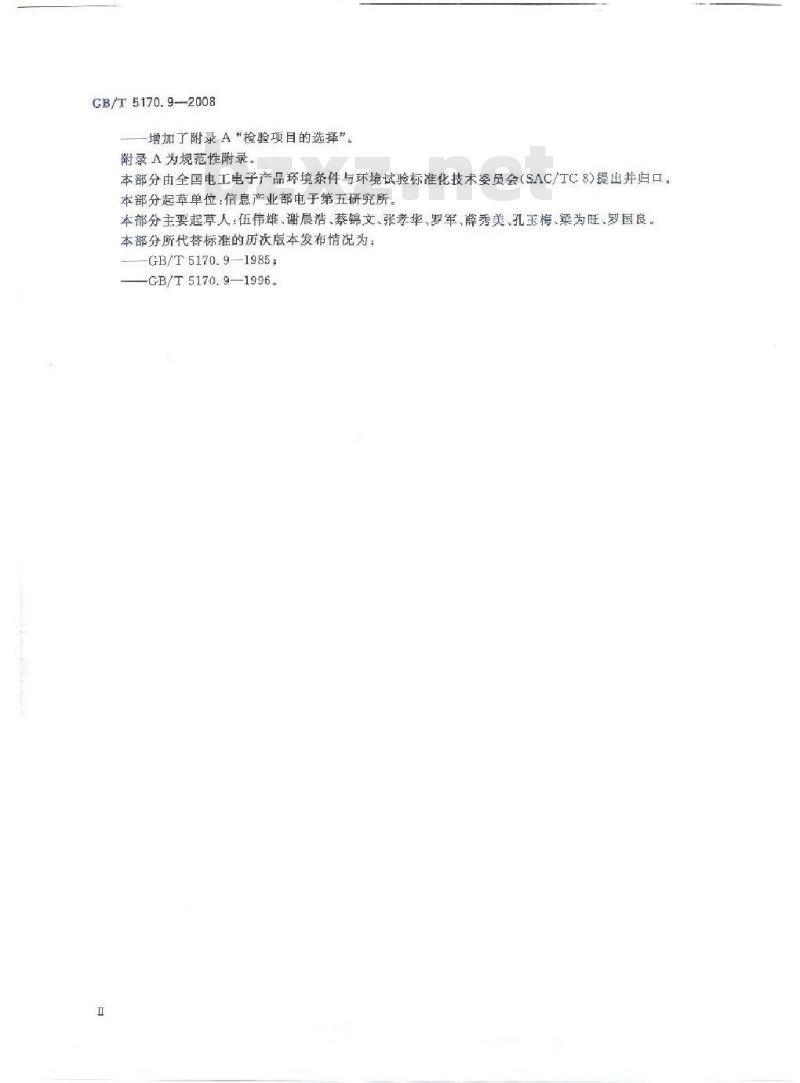

增加了附录A“检验项目的选择”。附录A为规范性附录。
本部分由全国电工电子产品环境条件与环境试验标准化技术委员会（SAC/TC8)提出并归口。本部分起草单位：信息产业部电子第五研究所。本部分主要起草人：伍伟耀、谢晨浩、蔡锦文、张孝华、罗军、薛秀美，孔玉梅、梁为旺、罗国良。本部分所代替标准的历次版本发布情况为：GB/T5170.9—1985
-GB/T5170.9—1996

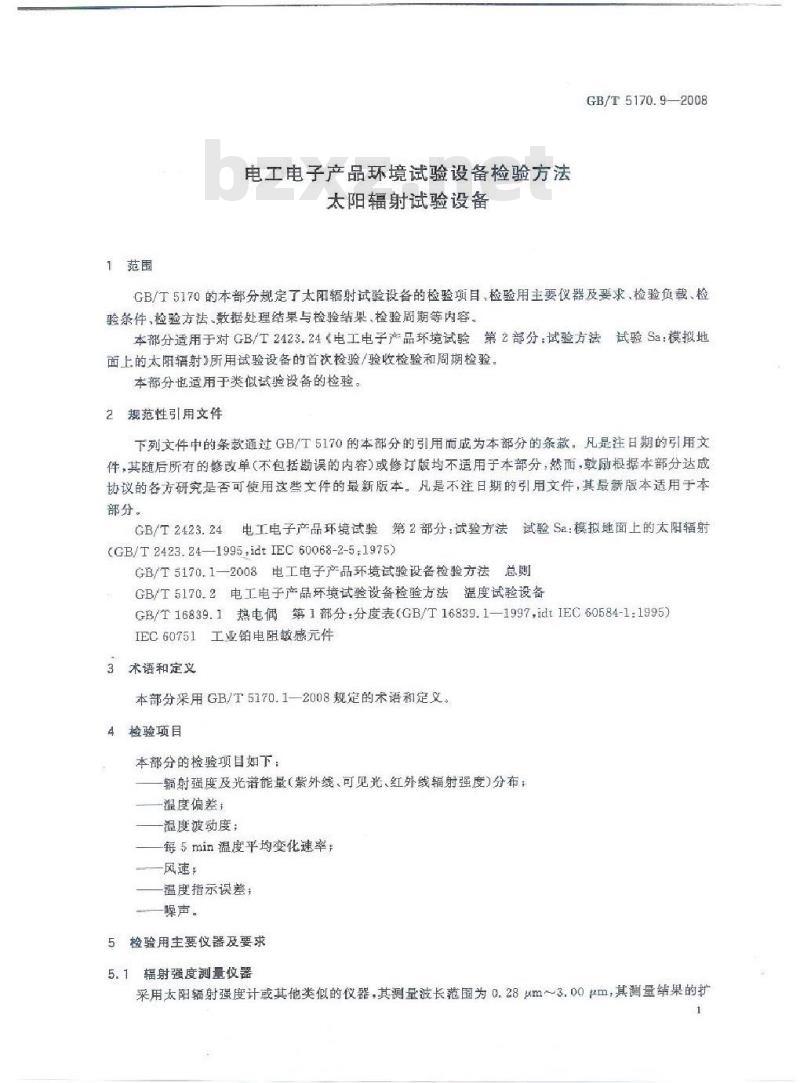

1范围
电工电子产品环境试验设备检验方法太阳辐射试验设备
GB/T 5170.9—2008
GB/T5170的本部分规定了太阳辐射试验设备的检验项目、检验用主要仪器及要求、检验负裁、检验条件、检验方法、数据处理结果与检验结果、检验周期等内容。本部分适用于对GB/T2423.24《电工电子产品环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辑射》所用试验设备的首次检验/验收检验和周期检验。本部分也适用于类似试验设备的检验。2规范性引用文件
下列文件中的条款通过GB/T5170的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，教励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
电工电子产品环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射GB/T2423.24
(GB/T 2423.24—1995,idt IEC 60068-2-5,1975)GB/T5170.1—2008电工电子产品环境试验设备检验方法总则GB/T5170.2电工电子产品环境试验设备检验方法温度试验设备GB/T16839.1热电偶第1部分：分度表（GB/T16839.1—1997，idtIEC60584-1:1995）IEC60751工业铂电阻敏感元件
3术语和定义
本部分采用GB/T5170.1—2008规定的术语和定义4检验项目
本部分的检验项目如下：
辐射强度及光谱能量（紫外线、可见光、红外线辐射强度）分布：温度偏差
温度波动度；
每5min温度平均变化速率：
风速：
温度指示误差：
—噪声。
5检验用主要仪器及要求
5.1辐射强度测量仪器
采用太阳辐射强度计或其他类似的仪器，其测量波长范国为0.28m～3.00m，其测量结果的护1
GB/T5170.9-2008
展不确定度（=2）不大于被测辐射强度允差的1/3。5.2光谱能量分布测量仪器
采用分光辅射仪或其他类似的仪器，其测量波长范围为0.28#m～3.00m，其测量结果的扩展不确定度（=2)不大于被测辐射强度允差的1/35.3温度测量仪器
采用由铂电阻，热电偶传感器及二次仪表组成的温度测量系统，其测量结果的扩展不确定度（一2）不大于被检温度允许偏差的1/3。铂电阻传感器应符合IEC60751的等级A，热电偶传感器痛符合GB/T16839.1。传感器在空气中的50%响应时间应在10s~40s之间，温度测量系统的响应时间应小于40s5.4风速测量仪器
采用各种风速仪，其感应量行
5.5噪声测量仪器
天手0.05m/起
带A计权网络的声线计其测量结果的6检验负裁
按GB/T5170
7检验条件
2008第7毫的规定
0不大于1B
按有关标准的规定
件、电源条件、用水条件机其他条件应符合GB/十5170.1—20087.1受检试验设旧检验时的气候条R
第4章的规定。
设的餐观和安全享求应行合
7.2受检试验设
8检验方法
8.1测量点数量及
008第8章的规定
8.1.1辐射强度和光管能分布动量点数警及布放位舌对设备内所规定的来面上的辐射强度及能重（紫外线见光红外藏辐射强度）分布进行测量时，将一定数量的传要数有效在工作空间规定的位置上。8.1.1.1灯管为垂直安装差通过备内的几何中心点时，一般将设备内的模品架分为上、中，下三层。中层通过设备的几何中心,上层距模品架顶部和底部的照离均为5mm。在每一层选取二个测量点，共六个测量点，用英文字母AB、C、D、E、F表示，布效位置如图所示。8.1.1.2灯管为水平安装在设备内的顶部时，在设备内规定的照射平面上布放五个测量点，其中一个测量点布放在平面几何中心，其余四个测量点按对称位置布放在四角，与水平样品架边缘距离为50 mm测量点用英文字母 A,B,C,D,E表示,布放位置如图 2。8.1.2温度偏差、温度波动度、温度指示误差测量点数量及布放位置对设备的温度性能进行测量时，将一定数量的传感器布放在设备工作空间内。8.1.2.1灯管为垂直安装在通过设备内的几何中心点时，在设备样品架中层左，右，前三个方向布放三个测量点，测量点位于样品架与箱壁距离的一半，用英文字母A，B，C表示，布放位置如图3所示。8.1.2.2灯管为水平安装在设各内的顶部时，一般在设备内规定的照射测量平面以下0~50Ⅱm的水平平面上布放四个测量点。测量点位于水平样品架边缘与箱壁距离的一华，用英文字母A，B，C，D表示，布放位置如图4。
8.1.3每5min温度平均变化速率测量点测量点为设备的控制点。
8.1.4风速测最点
测量点与温度偏差测量点的数量与位置相同。上层
GB/T5170.9-2008
强度及光谱能量（紫外线、可见光、红外线辐射强度）分有量点布放位置（灯管为垂直安装）图2辐射强度及光贵能雕（装外线可贝P
红外线辐射强度）
各布函童点布级位置（灯管为水平安装）S
8.2检验步骤
温度测量点布放位置（灯管为垂直安装）门
图4温度测量点布放位置（灯管为水平安装）8.2.1辐射强度及光谱能量（紫外线、可见光、红外线辅射强度）分布检验步骤8.2.1.1将传感器布放在规定的位置上，使传感器的感应面与光源人射方向垂直。8.2.1.2启动光源，待光源稳定以后，依次测量各点的猫射强度，每点连续测量三次，每次间陷1toim。3
GB/T5170.9—2008
8.2.2温度偏差、温度波动度、温度指示误差的检验步骤8.2.2.1选择检验温度标称值
在试验设备温度可调范围内，一股选取GB/T2423.24标准中规定的有代表性的温度标称值。常温：25℃，高温：40℃、55℃。根据试验和检验的需要，亦可选取其他温度标称值。8.2.2.2将传感器布放在规定的位置上，光源不得直射在传感器上，应对传感器采取屏蔽方法防止辐射热效应。
8.2.2.3启动光源，使设备达到规定的辆射强度。8.2.2.4把试验设备的温度控制器调节到所要求的标称温度上。8.2.2.5使试验设备降温或升温进人控温状态后稳定30min（稳定时问最长不超过2h），开始记录各测量点的温度和设备指示温度，每陷1min记录一次，在30rmin内共记录30次8.2.3每5min温度平均变化速率的检验步骤8.2.3.1将传感器布放在规定的位置上。启动光源，使试验设备达到规定的辐射强度。8.2.3.2使设备的温度按GB/T2423,24中的试验方法A，方法B、方法C或其他的温变程序试验。在升降温过程中，每1min记录一次测量点的温度。8.2.4风速检验步骤
8.2.4.1本测量在空载和室温条件下进行。8.2.4.2将风速计的传感器置于各测点，测量每点的风速，取最大值作为该测量点的风速。8.3计算方法
8.3.1数据修正
对所记录的全部测量数据，按测量系统的修正值进行修正。8.3.2辐射强度及光谱能量（紫外线，可见光、红外线辐射强度）分布计算方法对8.2.1.2记录的数据，按下式计算试验设备工作空间的辐射强度和光谱能量（紫外线，可见光，红外线分看的辐射强度
式中：
E=MXN22
E辐射强度，单位为瓦每平方米（W/m）；NM
E工作空间第i点第i次测量的辐射强度，单位为瓦每平方米（W/m）M测量点数；
N测量次数。
8.3.3温度偏差计算方法
对8.2.2.5记录的数据，按下式计算温度偏差：ATmx -Ta—TN
ATmin = Tain T
式中：
温度上偏差，单位为摄氏度（℃）；温度下偏差，单位为摄氏度（℃），各测量点在30min内的实测最高温度值，单位为摄氏度（℃)；各测量点在30min内的实测最低温度值，单位为摄氏度（0）：标称温度值，单位为摄氏度（℃）。8.3.4温度波动度计算方法
对8.2.2.5记录的数据，按下式计算温度波动度：1)
式中：
AT =T,m -T,mir
试验设备工作空间第；点温度波动度，单位为摄氏度（C)AT
GB/T 5170.9—2008
试验设备工作空间第点在30min内的实测最高温度值，单位为摄氏度（℃C)：T max
试验设备工作空间第点在30 min内的实测最低温度值，单位为摄氏度(℃)。取T的最大值为设备的温度波动度。8.3.5温度指示误差计算方法
对8.2.2.5记录的数据，按下式计算温度指示误差：AM
To-MXN台台
AT=T,T
式中：
设备工作空间的测量点数；
N测量次数;
一设备工作空问第点第：次的温度测量值，单位为摄氏度（）I
设备第次指示温度值，单位为摄氏度（C）：To
设备工作空间全部测量点的温度测量平均值，单位为摄氏度（C）：Te
设备指示温度的平均值，单位为摄氏度（℃)；温度指示误差，单位为摄氏度（C）。8.3.6每5min温度平均变化速率计算方法对8.2.3.2的测量数据，按下式计算每5min温度平均变化速率：V- =IAT1/5
式中：
每5min温度平均变化速率，单位为摄氏度每分钟（℃/min）AT一每5min的温度变化值，单位为摄氏度（）-C5
-（7)
注：在两个规定温度之间测量每5mi温度平均变化速率得到的多个值，可取其中的最小值与最大值的范围作为测量结果。
8.3.7风速计算方法
对8.2.4.2的测量数据，按下式计算风速：69)
式中：
试验设备工作空间内的风速，单位为米每秒(m/s)：W
各测量点的风速，单位为米每秒（m/s）；测量点数。
8.4噪声测量方法
8.4.1测量环境
a）测量场地的地面（反射面）不能由于振动而辐射显著的声能。b）在测量点上，试验设备工作时测得的A计权声压级与背景噪声的A计权声压级之差应至少大于3dB，若小于10dB应按表1修正，c）户外测量时，风速应小于6m/s相当于四级风），并应使用风罩。5
GB/T5170.9—2008
背景噪声的修正
试验设备工作时测得的A计权声压级与背景产测得的A计权声压级之差/dB
8.4.2噪声的量
8.4.2.1测量点位置
背影噪声修正值（应减去的量)/&B3.0
测至点位于距离设备正面中轴线1Ⅱ远（与设备正面垂直）、距离地面高度为设备高度1/2处，但距高地面最大高度不大于1.5m，最小高度不小于1tm。8. 4. 2. 2测量
试验设备开机前，测量测量点的背景噪声的A计权声压级。a
在试验设备空载且辅射噪声最大的工作条件下正常稳定运行后，使用声级计的A计权网络测b)
量A计权声压级，传声器应正对试验设备，使用声级计的“设”时间计权特性进行测量，声压级的读数为观察周期内的平均值（对偶然出现的最大值或最小值不予考虑）。为避免测量时操作者身体的反射影响.操作距高传声器应至少大于0.5m。e）记录测量的数值，按表1修正后，即为试验设备运行时噪声的A计权声压级。9数据处理结果与检验结果
9.1数据处理结果
数据处理结果应符合GB/T2423.24或有关标准和合同的要求。9.2检验结果
9.2.1当试验设备的个别测量点的检验结果不能满足技术指标的要求时，允许适当缩小试验设备的工作空问或检验参数范围，在缩小后的工作空间或相应的参数范围内，应满足全部技术指标要求，检验结果为限用，同时注明限用范围。9.2.2按GB/T5170,1—2008第10章的规定出具检验报告。10
检验周期
按GB/T5170,1—2008第6章的规定。6
附录A
（规范性附录）
检验项目的选择
首次检验/验收检验和周期检验时，若无其他规定，按表A1选择检验项目。表A.1检验项目的选择
检验颈目
辐射强皮及光谱能量（紫外线、可见光、红外线输射强度)分布
温度偏差
温度波动度
每5min温度平均变化速率
温度指示误差
首次检验/验收检验
GB/T 5170.9—2008
周期检验
注：符号“。\表示必额检验的项目；符号““表示有该项日求的试验设各而必须检验的项目，符号“”表示用户可选择的检验项目。
