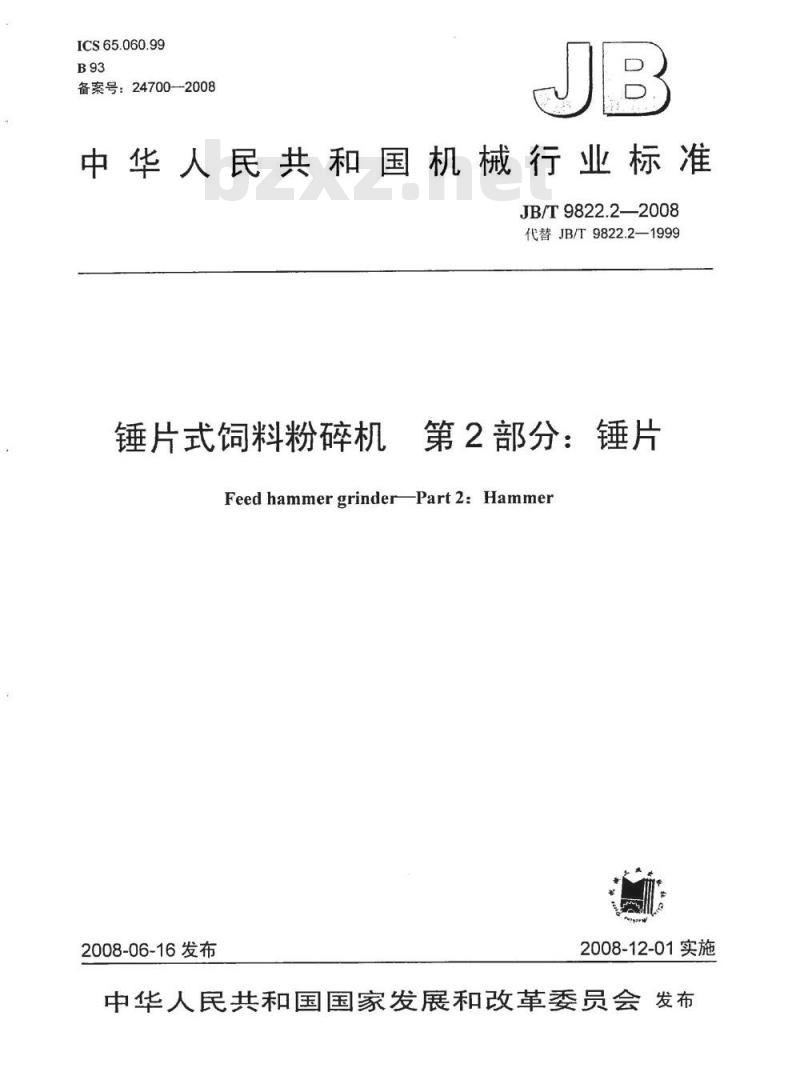

【机械行业标准(JB)】 锤片式饲料粉碎机 第2部分：锤片

ICS65.060.99
备案号：24700--2008
中华人民共和国机械行业标准
JB/T9822.2—2008
代替JB/T9822.2—1999
锤片式饲料粉碎机
第2部分：锤片
Feed hammer grinderPart2: Hammer2008-06-16发布
2008-12-01实施
中华人民共和国国家发展和改革委员会发布前言：Www.bzxZ.net

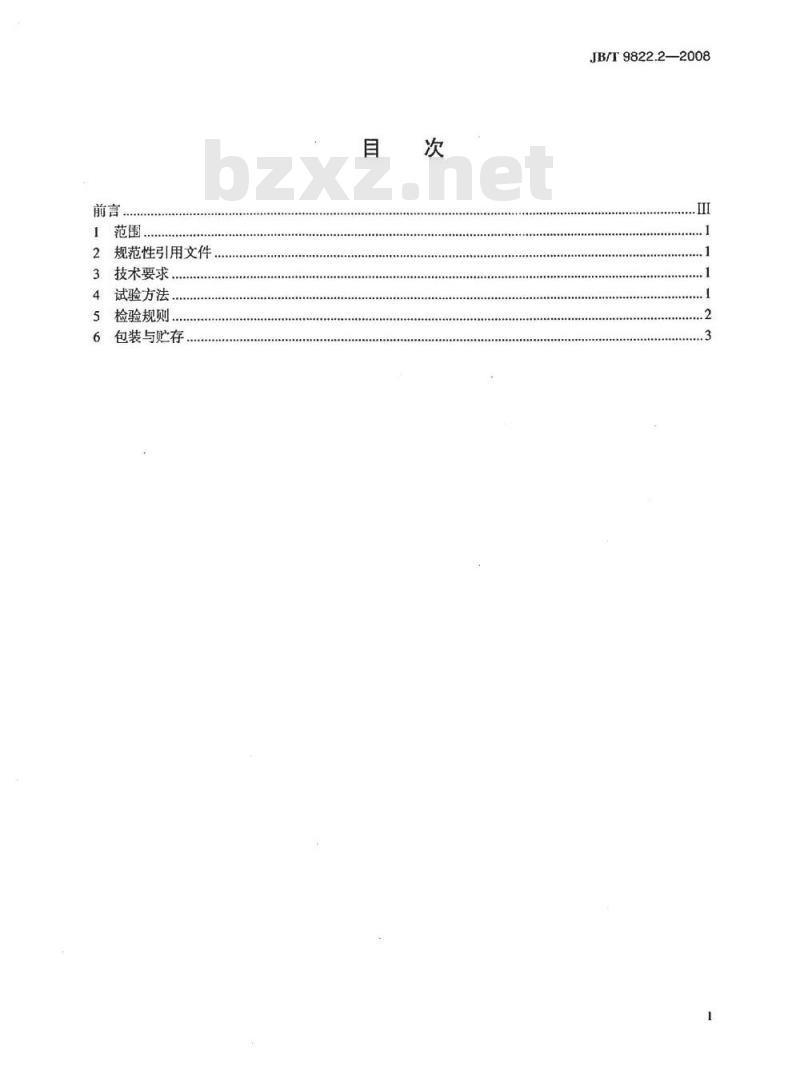

2规范性引用文件
技术要求，
试验方法
检验规则.
包装与贮存
JB/T9822.2—2008

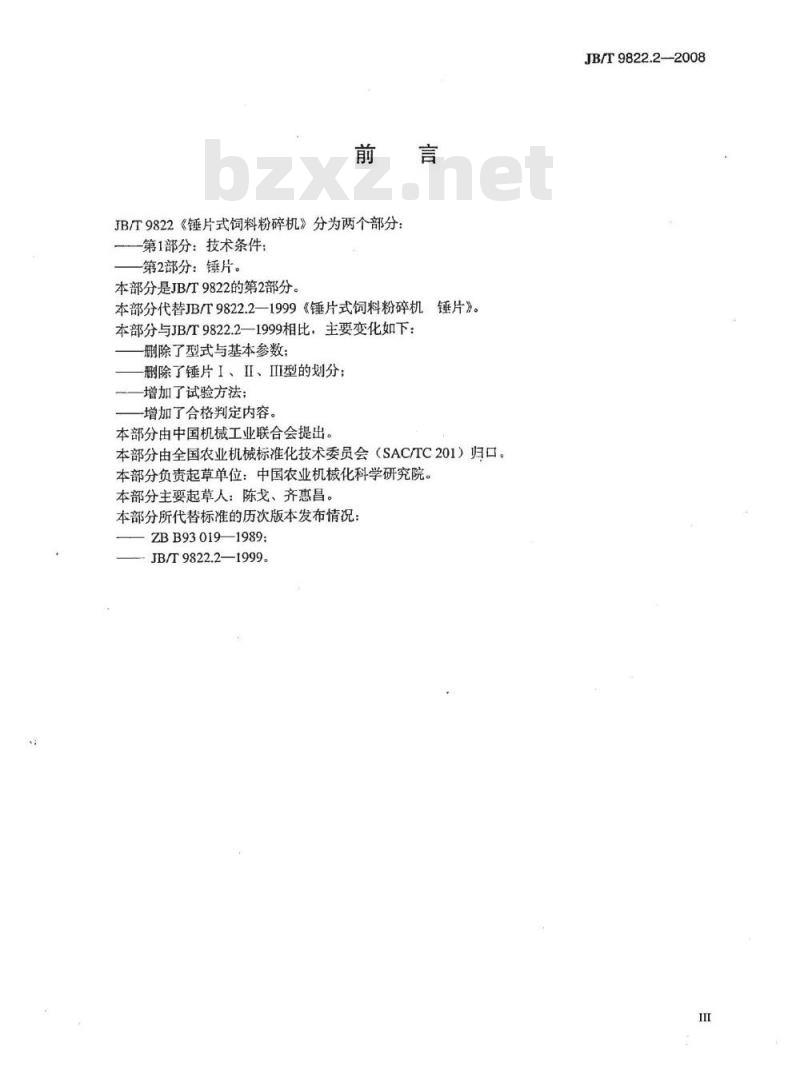

JB/T9822《锤片式饲料粉碎机》分为两个部分：第1部分：技术条件：
第2部分：锤片。
本部分是JB/T9822的第2部分。
本部分代替JB/T9822.2—1999《锤片式饲料粉碎机锤片》。本部分与JB/T9822.2一1999相比，主要变化如下：删除了型式与基本参数；
删除了锤片I、II、I型的划分：增加了试验方法；
-增加了合格判定内容。
本部分由中国机械工业联合会提出。本部分由全国农业机械标准化技术委员会（SAC/TC201）归口。本部分负责起草单位：中国农业机械化科学研究院。本部分主要起草人：陈戈、齐惠昌。本部分所代替标准的历次版本发布情况：ZBB93019—1989;
JB/T9822.2—1999。
JB/T9822.2—2008

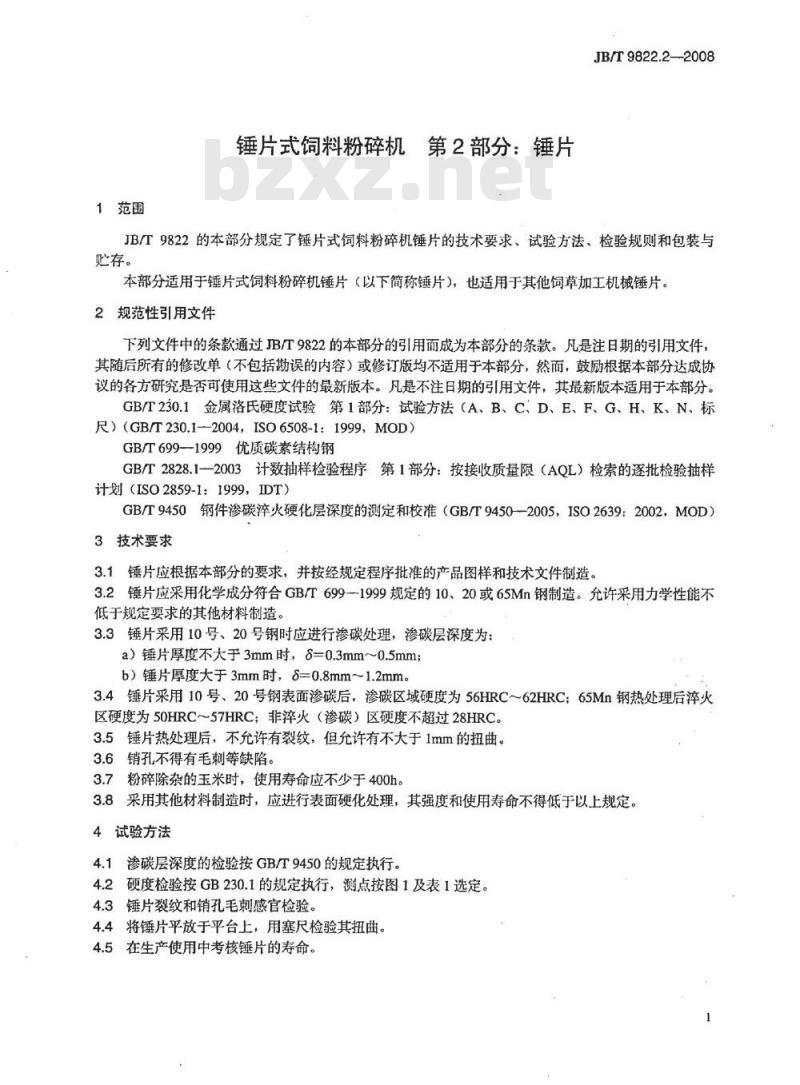

1范围
锤片式饲料粉碎机第2部分：锤片JB/T9822.2—2008
JB/T9822的本部分规定了锤片式饲料粉碎机锤片的技术要求、试验方法、检验规则和包装与贮存。
本部分适用于锤片式饲料粉碎机锤片（以下简称锤片），也适用于其他饲草加工机械锤片。2规范性引用文件
下列文件中的条款通过JB/T9822的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T230.1金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、标尺）（GB/T230.1—-2004，ISO6508-1：1999，MOD）GB/T699—1999优质碳素结构钢
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT）GB/T9450钢件渗碳淬火硬化层深度的测定和校准（GB/T94502005，ISO2639：2002，MOD）3技术要求
3.1锤片应根据本部分的要求，并按经规定程序批准的产品图样和技术文件制造。3.2锤片应采用化学成分符合GB/T6991999规定的10、20或65Mn钢制造。允许采用力学性能不低于规定要求的其他材料制造。3.3锤片采用10号、20号钢时应进行渗碳处理，渗碳层深度为：a）锤片厚度不大于3mm时，8=0.3mm~0.5mm；b）锤片厚度大于3mm时，8=0.8mm~1.2mm。3.4锤片采用10号、20号钢表面渗碳后，渗碳区域硬度为56HRC~62HRC；65Mn钢热处理后火区硬度为50HRC～57HRC；非淬火（渗碳）区硬度不超过28HRC。3.5锤片热处理后，不允许有裂纹，但允许有不大于1mm的扭曲。3.6销孔不得有毛刺等缺陷。
3.7粉碎除杂的玉米时，使用寿命应不少于400h。3.8采用其他材料制造时，应进行表面硬化处理，其强度和使用寿命不得低于以上规定。4试验方法

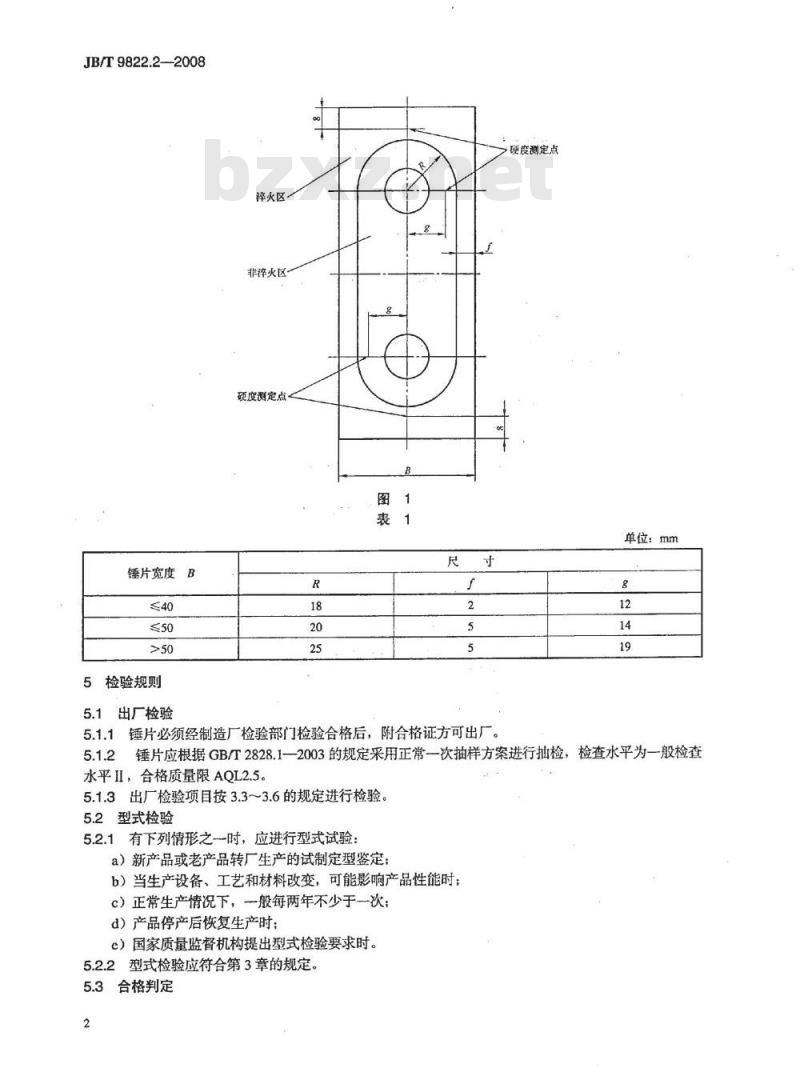

4.1渗碳层深度的检验按GB/T9450的规定执行。4.2硬度检验按GB230.1的规定执行，测点按图1及表1选定。4.3锤片裂纹和销孔毛刺感官检验。4.4将锤片平放于平台上，用塞尺检验其扭曲。4.5在生产使用中考核锤片的寿命。JB/T9822:2—2008
锤片宽度B
5检验规则
出厂检验
漳火区
非漳火区
硬度测定点
硬度测定点
单位：mm
5.1.1锤片必须经制造厂检验部门检验合格后，附合格证方可出厂。5.1.2锤片应根据GB/T2828.1一2003的规定采用正常一次抽样方案进行抽检，检查水平为一般检查水平II，合格质量限AQL2.5。
5.1.3出厂检验项目按3.3～3.6的规定进行检验。5.2型式检验
5.2.1有下列情形之一时，应进行型式试验：a）新产品或老产品转厂生产的试制定型鉴定：b）当生产设备、工艺和材料改变，可能影响产品性能时；c）正常生产情况下，一般每两年不少于一次；d）产品停产后恢复生产时：
e）国家质量监督机构提出型式检验要求时。5.2.2型式检验应符合第3章的规定。5.3合格判定
5.3.1单片锤片判定
各检验项目全部合格为合格，否则为不合格。5.3.2综合判定
JB/T9822.2-2008
综合判定时3.5合格，3.3、3.4、3.6中只有一项不合格时为合格，否则为不合格，6包装与贮存
单独发运的锤片应进行包装，并附有产品检验合格证。包装应安全、可靠，保证在运输途中不会损坏散落。6.2
锤片应进行防锈处理。
6.4锤片应在清洁、干燥、通风的条件下存放，不得接触酸、碱等腐蚀性物质。3
中华人民共和
机械行业标准
锤片式饲料粉碎机第2部分：锤片JB/T9822.2-—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·11千字2008年11月第1版第1次印刷
书号：15111-9490
网：http:/cmpbook.com
编辑部电话：（010）88379778
直销中心电话：（010）88379693封函无防伪标均为盗版
版权专有
侵权必究
