【机械行业标准(JB)】 塑料挤出硬管辅机

ICS83.200
各案号：24515-2008
中华人民共和国机械行业标准
JB/T 2627---2008
代替B/T26271991
塑料挤出硬管辅机
agrie e ckrusin ccesanry
2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布前言
范围，
2规范性引用文件，
3术语和定义.
4基本参数
5要求..
5.1总则
主要零部件技术要求
整机技术要求
5.4外观质量
5.5安全要求
6试验方法…
基本参数的检测
牢运转试验
6.3负荷运转试验，
6.4外观质量检查
6.5安全检验
7检验规则，
7.1出！检验
7.2型式检验
8标志、使用说明书、包装、运输和二存8.1标志
使用说明书
口模直径示意图
牵引力的测量
牵引装置各夹持部位受力均勾性的测量麦1
基本参数
JB/T2627-2008
JB/T 2627-2008

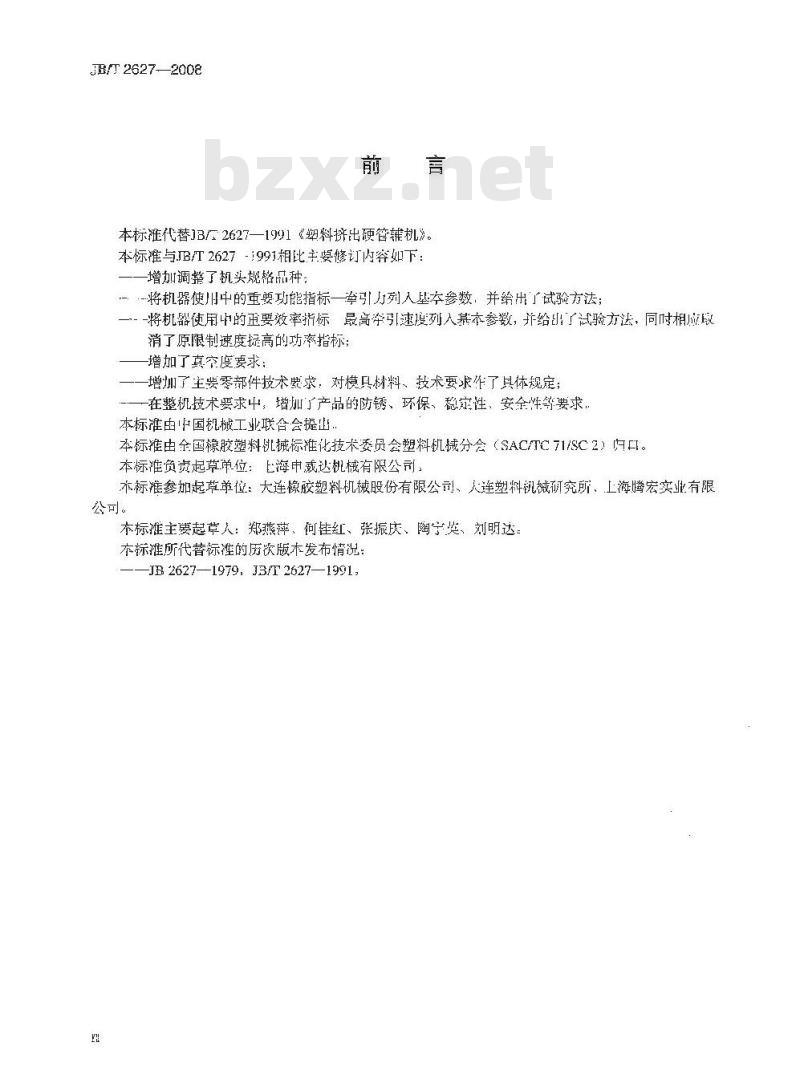

本标代替JB2627—1991《塑料挤出硬管辅机》。本标准与.BT2627-1991相比主要修订内容如下一增加调整了机头规格品种：
--将机器使川中的重要功能指标一牵引列入卒参数，并给出了试验方法一--将机器使用中的要效率指标最高举引速度列入基本参数，并给出了试验方法，同时相应取消了原限制速度捉高的功率指标；增加了真空度要求：
一增加了主要零部件技术费求，对模具材料、技术要求作了具体规定；在整机技术要求中，增加了产品的防锈、环保、稳穿性、安全性等要求，本标准由国规械工业联含会提出本标推由全国橡胶塑料械标准化技术委员会塑料机械分会（SAC/TC71/SC2）内口I。本标准负责起草单位：上海申减达机械有限公司，本标准参加起草单位：大连像胶塑料机械股份有限公司、天连塑料视械研究所、上海腾宏实业有限公司。
木标滩主蔓起草人：郑燕萍、何佳红、张振庆、陶宇樊、刘明达。本标准所代替标准的历饮版本发布情况：-JB 2627—1979,J3/T 2627—1991,H
1范围
塑料挤出硬管辅机
JB/T 2627-2008
本标准见定了塑料挤碰管箱机的术语、基木参数、技术要求、试验方法和检验规则、标志、使用说明书、包装、运输和贮存。
本标准适用于与挤再机配套使用，能将挤出的熔休制成硬质塑羚管的戒型机被。2规范性引用文件
下列文件中的条款通过本标准的引用而减为本标准的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标摧达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文伴件，其最新版本适用于本标准：GB/T191包装储运图示标志（GB/T191—2000，qVISO780：1997）GB/T1184-1996形状利位置公差米注公差值（cqVISO2768-2：1989）GB5226.12002机被安全机械皂气设备第1部分：通用技术条件（IEC60204-1：2000，IDT）GBT6388运输包装收发货标
工业产品使而说明书，总则
GB 9969.1
GB/T 13306
机电产品包装通川技术条件
GB/T 13384
工业产品保证文件总则
GB/T14436
GB15558.1—2003煤气川理地聚乙筛（PE）管道系统第1部分：管材（=SO4437：1997，MOD）3术语和定义

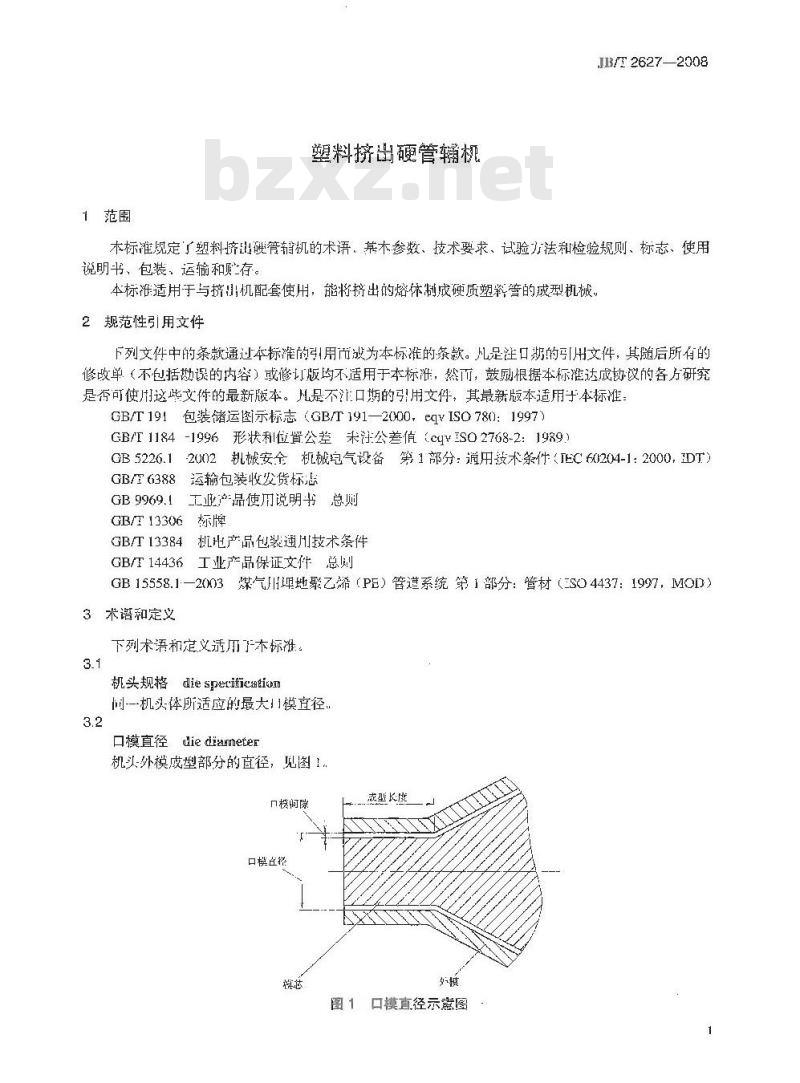

下列术语和定义适用于本标准。3.1
机头规格dit sperification
间一机头体所适应的最大门摸直径、3.2
口模直径iediarmeter
机头外模应型部分的直径，见图1，口模恂隙
口模直轻
图1口模直径示意图
JB/T 26272008
4基本参数

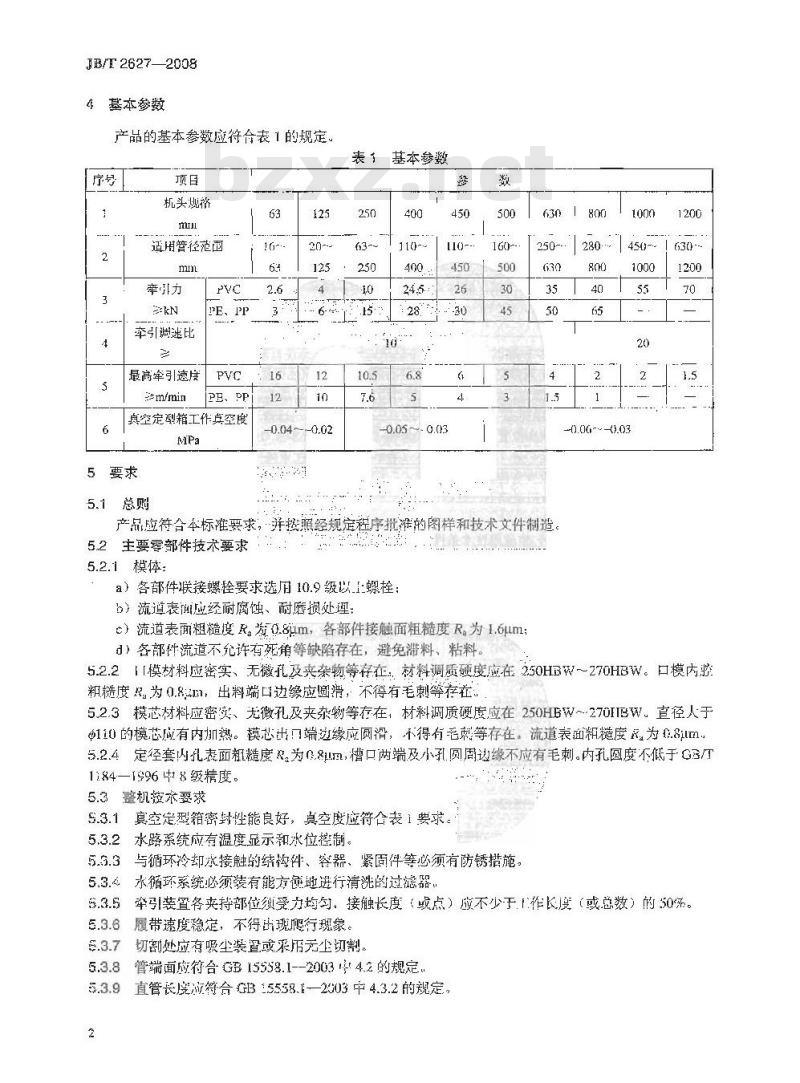

产品的基本参数应符合表1的规定、序号
机头规格
适用管径范函
牵引调迷比
最高牵引速度
PE、PP
PE、PP
真空定驶箱工作真空度
5要求
5.1总则
表，基本参数
-0.04～-0.02
-0.05~.0.03
0.0G--0.03
产品应符合本标准要求，并按照经规定程序批准的图样和技术文件制造，5.2主要零部件技术要求
5.2.1模体
a）客部件联接螺栓要求选用10.9级以1螺栓：b）流道表而应经耐腐蚀、耐磨损处理：）流道表面粗糙度R为0.8m，各部件接触面粗糙度R.为1.6umd）各部件流道不允许有死角等缺陷存在，避免滞料、粘料。1200
5.2.2模材料应密实、无微孔及夹杂物等存在：材料调质硬度应在2.50HBW～270HBW。口模内腔粗糙度为0.8，出料端口边缘应圆滑，不得有毛刺等荐在。5.2.3模芯材料应密实、无微孔及夹杂物等存在，材料调质硬度应在250HBW~270HIBW。直径人于@110的模芯应有内加热。模芯出口端边缘应圆滑，不得有毛刺等存在。流道表面粗糙度K为0.舒m5.2.4定径套内孔表面粗糙度为0.8m，槽口两端及小孔圆边缘不应有毛刺。内孔圆度不低于G/1184-1996中8级精度。
5.3整机按木要求
S.3.1真空定型箱密封性能良好，真空度应符合表1要求。5.3.2水路系统应有温度显示和水位控制。5.5.3与循环冷却水接触的结构件、容器、紧固件等必须有防锈措施5.3.4水循环系统必须装有能方使地进行清洗的过滤器。6.3.5牵引装置各夹持部位须受力均勾：接触长度（或点）应不少于1作长度（或总数）的50%。5.3.6履带速度稳定，不得出现爬行现象。8.3.7
切割处应有吸尘装置或来历无尘切割，管端面应符台GB15558.1--2003中4.2的规定.5.3.9
直管长度放符合G315558.1-—2003中4.3.2的规定2
5.3.10收料台动作正常、灵活。各传动系统应运转平稳，各啮合件啮合良好，电动杭无过载现象5.3.11:
5.3.12管在额定工作压力下不得有渗漏。5.3.13辅机噪声（声压级）应不人丁85dB（A）（切割瞬时噪声不）。5.4外观质量
5.4.1外露加工表面不应有锈蚀、磕碰、划痕等不良缺陷。5.4.2外露非加工表面不应有凸瘤、气孔、明显的凹凸粗糙面，JB/T2627—2008
5.4.3涂漆层应平整，颜色、光泽应均匀一致。漆膜外炕必须清洁，无明显突出颗粒和粘物，不允许有吲显的凹降不平、砂纸道痕、流挂、起泡、发白及失光。5.5安全要求免费标准bzxz.net
5.5.1外露的运动件应有可靠的安全防护装置。5.5.2切割刀具要有可靠的防松装。5.5.3电气全性能：
a）保护接池电踏的连续性按GB5226.1—2002中的19.2的规定b）绝缘电阻按GB5226.1—2002中的19.3的规定；c）板压试验按GB5226.1—2002的19.4的规定d）靠近定型装置有可能被水溅到的电器要有防水功能或有防水飞溉到电器的措施6试验方法
6.1基本参数的检测
6.1.1以钢直尺检查辅机管材通道直径应满足表1中序2的要求。6.1.2聪一段已成型的管材夹在牵引装置的牵引履带之间缓慢送出，用拉力或乐测量装置，检查摄力或压力的值，应符合表1中哮3的规定。牵引力的测量方法妇图2，管材
图2牵引力的测量
测力装罩
6.1.3调节牵引速度，以速度表测量牵引速度能无级谢速并符合表1中的序4、序5的规定，6.2空运转试验
.2.1辅机总装合格后应进行不少于30mi的空运转试验。6.2.2测和手动操作试验机器空运转情况，应符合5.3.2~5.34、5.3.7、5.3.10-~5.3.12的规定。6.2.3密封真究定型箱达5.3.1要求：以真空表测量真空度达表1中的序6的规定。6.2.4牵引装置各夹持部位妥力均勾性的测量：a）取一段已成型的管材夹在牵引装置的牵引履带之间，如图3：）用塞尺测量牵引履带与管子外表面之间的间隙，得出实际的接触长度，应符合5.3.5的规定，6.2.5履带速度稳定，应符合5.3.6的规定。6.2.6取一段已成型的管材进行切割，达3.3.8、5.3.9的规定。3
JB/T 26272008
6.2.7整机噪声在离机1.0m远，高1.55m处、四周均匀取五点测量，取最大值，应符合5.3.13的规定，带
工作长遵
图3牵引装置各夹持部位受力均匀性的测量6.3负荷运转试验
空运转合格后，应与挤出机配套进行不少于2h的连续负荷运转试验，6.4外观质量检查
目测机器外观质量应符合5.4的规定，6.5安全检验
6.5.1目测外露运动件、应符合5.5.1的规定，自测切割月具，应符合5.5.2的规定。6.5.2
6.5.3电气安全性能试验：
a）按GB5226.1一2002中的19.2的规定进行，测得的保护接跑电路的连续性应符合其规定；h）按GB522.6.1一2002中的19.3的规定进行，测得的绝缘电阻应符合其规定：c）按GB5226.1—2(X)2中的19.4的规定进行，耐压试验应符合其规定：d）目测定型装置附近的电器，应符合5.5.3的d）的规定。7检验规则
7.1出厂检验
7.1.1每台产品须经制造厂质量检验部门检查合格后方能出！，并附有产品质量合格证书。7.1.2每台产品应按6.2、6.4、6.5规定进行检验。7.2型式检验
7,2.1有下列情况之一时进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）品停两年以上又恢复生产时：l）出！检验结果与上次型式试验有较大差异时）国家质量监臀机构提山型式试验要求时，7.2.2型式检验应按本标准所有项目检验，型式检验每次挝检一台。如果检查项目中，有不合格时，应再猫检一台；若仍有项目不合格7.2.3
则型式检验判为不合格。
标志、俺用说明书、包装、运输和跑存3.1标志
每台产品应在明显部位固定标牌、标牌尺寸应符合GE下13306的规定，其内容应包括；a）产品名称、型号及效行标准号：b）产品主要技术参数；
c）制造」名称和商标：
d）制造口期和产品编号
8.2使用说明书
使用说明书的内容应符合GB9969.1的规定。8.3包装
JB/T2627—2008
8.3.1产品包装前，机件、备件、附件的外露加工面应涂防锈剂，主要零件的加工面还应包防潮纸。8.3.2产品包装应符合GB13384的规定。8.3.3随机文件
每台产品出厂时，必须提供下列文件：a）产品合格证，产品合格证的编写应符合GBT14436的规烂；b）产品惊用说明书；
c）装箱卵：
d）安装图。
8.4运输
8.4.1产品的包装储运标志按照GB/T191的规定正确选用：儿起吊和重心明显偏离中心的包装件，应标注“白此起吊”和“章心”标志8.4.2运输包装收发货标志按GB/T6388规定8.4.3产品运输起吊时，应按包装箱外壁上标明的标记稳起轻放、防止碰撞。8.5贮存
产品贮存时应放在干燥通风处，避免受潮，如露天存放应有防雨措施，若存放期超过一年，！前则应开箱检查，若发现产品包装已不符合有规楚时，应重新进行包装．3
中华人民共为国
械行业标准
塑斗挤出硕管辅机
JB/T 2627-2008
业出版社H版发行
北京心青方店大街22号
内政编码：300037
210mm×297mm0.5印式：15千字
2008年！门第1版第3次引
定价：10.00元
书号：151119303
>：hrtp：/cmphook.com
转部话：
H销心电话：
(0103 88379778
(010) 88379693
技血防标必为盗发
版权专有
侵权必究
8002222
