【国家标准(GB)】 增塑剂闪点的测定 克利夫兰开口杯法

ICS 71.100.40;83.040.30
中华人民共和国国家标准
GB/T1671—2008
代GB/T1671-1988,GB/T6489.4—2001增塑剂闪点的测定
克利夫兰开口杯法
Plasticizers-Determination of flash point-Clevelahd open cup method
2008-06-18发布
中华人民共和国国家质量监督检验检疫总局数码防
中国国家标准化管理委员会
2009-02-01实施
GB/T1671--2008

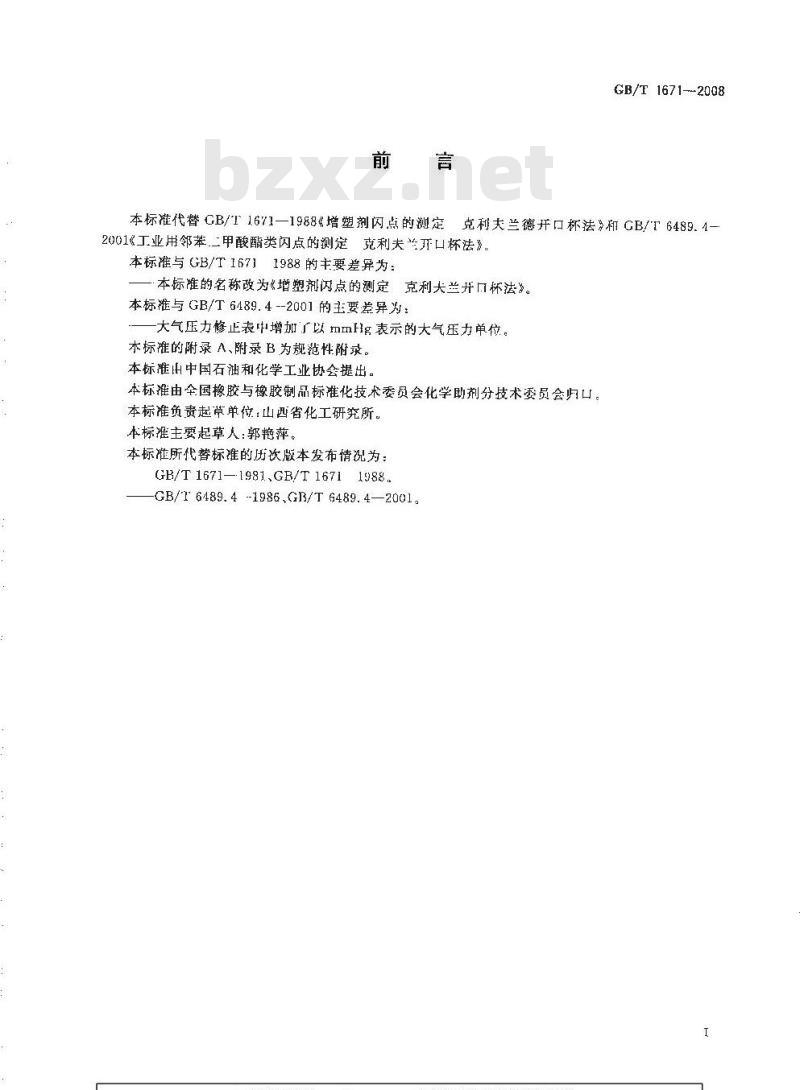

本标准代替CB/T1.671-1988《增塑剂闪点的测定克利夫兰德开口杯法》和GB/T6489.4-2001《工业用邻苯.二甲酸酯类闪点的测定克利夫开口杯法》.本标准与GB/T 16711988的主要差异为：·本标准的名称改为增塑剂闪点的测定克利犬兰开杯法》。
本标准与GB/T6489.4--2001的主要差异为：大气压力修止表中增加厂以mmHg表示的大气压力单位。本标准的附录 A、附录 B为规范性附录。本标推出中国石油和化学工业协会提出。本标推由全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会归口，本标准负责起草单位：山西省化工研究所。本标准主要起草人：郭艳萍。
本标准所代替标准的历次版本发布情况为：GB/T1671—1981.GB/T16711988
-GB/T 6489.4 --1986,GB/T 6489.4—2001。I

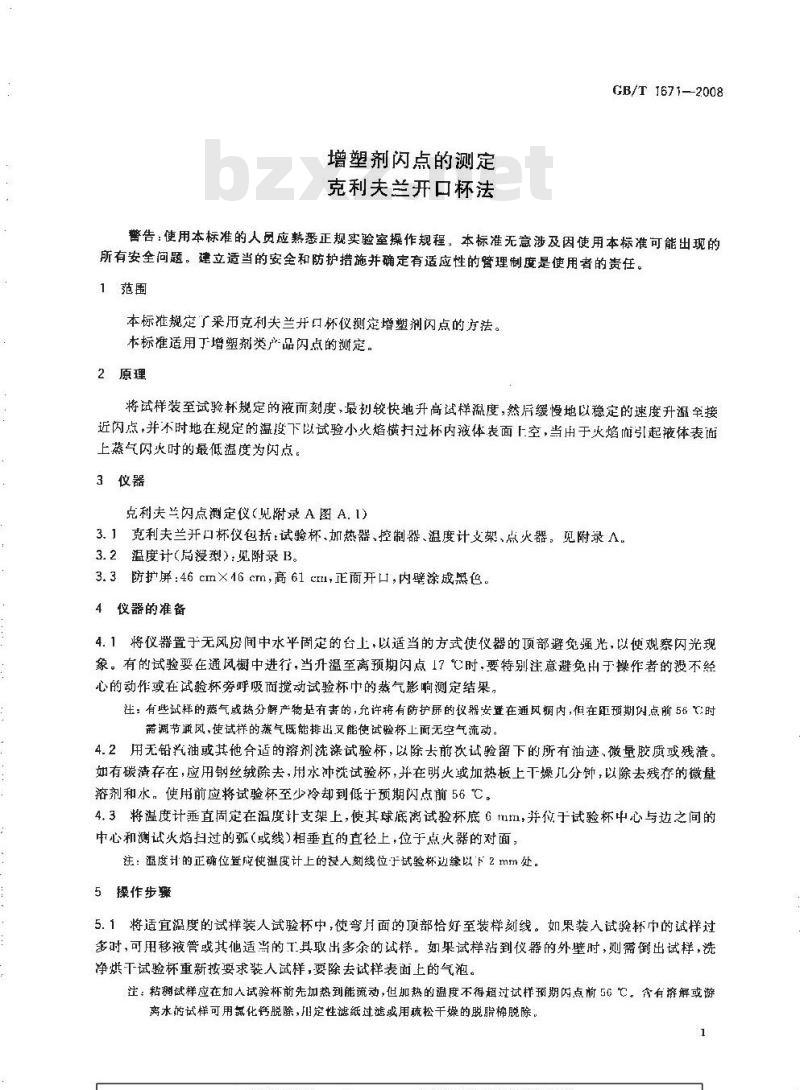

增塑剂闪点的测定
克利夫兰开口杯法
GB/T1671—2.008
警告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。建立适当的安全和防护措施并确定有适应性的管理制度是使用者的贵任。1范围
本标准规定了采用克利夫兰开口杯仪测定增塑剂闪点的方法。本标准适用于增塑剂类产品闪点的测定。2原理
将试样装至试验杯规定的液面刻度，最彻较快地升高试样温度，然后缓慢地以稳定的速度升源牟接近闪点，并不时地在规定的温度下以试验小火焰横打过杯内液体表面上空，当出于火焰而引起液体表面上蒸气闪火时的最低温度为闪点。3器
克利夫兰闪点测定仪（见附录A图A.1)3.1克利夫兰开口杯仪包括：试验杯、加热器、控制器、温度计支架、点火器，见附录A。3.2温度计（局浸型）：见附录B。3.3防扩屏：46cm×46cm，高61cl，正面开口，内壁涂成黑色4仪器的准备
4.1将仪器置于无风房间中水平固定的台上，以适当的方式使仪器的顶部避免强光，以使观察闪光现象。有的试验要在通风橱中进行，当升温至离预期闪点17℃时，要特别注意避免出于操作者的漫不经心的动作或在试验杯旁呼吸面搅动试验杯中的热气影响测定结果。注：有些试样的兼气或热分解产物是有害的，允许将有防护屏的仪器安谨在通风桐内，但在距预期内点前56时需调节通风，使试样的蒸气既能排出又能便试验杯上面无空气流动。4.2用无铅汽油或其他合适的溶剂洗涤试验杯，以除去前次试验留下的所有油迹、微量胶质或残渣。如有碳渣存在，应用钢丝绒除去，用水冲洗试验杯，并在明火或加热板上干爆几分钟，以除去残存的微量溶剂和水。使用前应将试验杯至少冷却到低于预期闪点前56℃。4.3将温度计垂直固定在温度计支架上，使其球底离试验杯底Gt1I，并位于试验杯中心与边之间的中心和测试火焰扫过的孤（或线)相垂直的直径上，位于点火器的对面，注：温度计的正确位置应使温度计上的浸人刻线位于试验杯边缘以下2 mm处。5操作步骤
5.1将适宜温度的试样装人试验杯中，使弯月面的顶部恰好至装样刻线。如果装入试验杯中的试样过多时，可用移液管或其他适当的工具取出多余的试样。如果试样沾到仪器的外壁时，则需倒出试样，洗净烘干试验杯重新按要求装人试样，要除去试样表面上的气泡。注：粘糊试样应在加人试验杯前先加热到能流动，但加热的温度不得超过试样预期内点前5G℃。含有溶解或游离水的试样可用氯化钙脱除，川定性滤纸过法或用疏松干燥的脱脂棉脱除。1
GB/T1671—2008

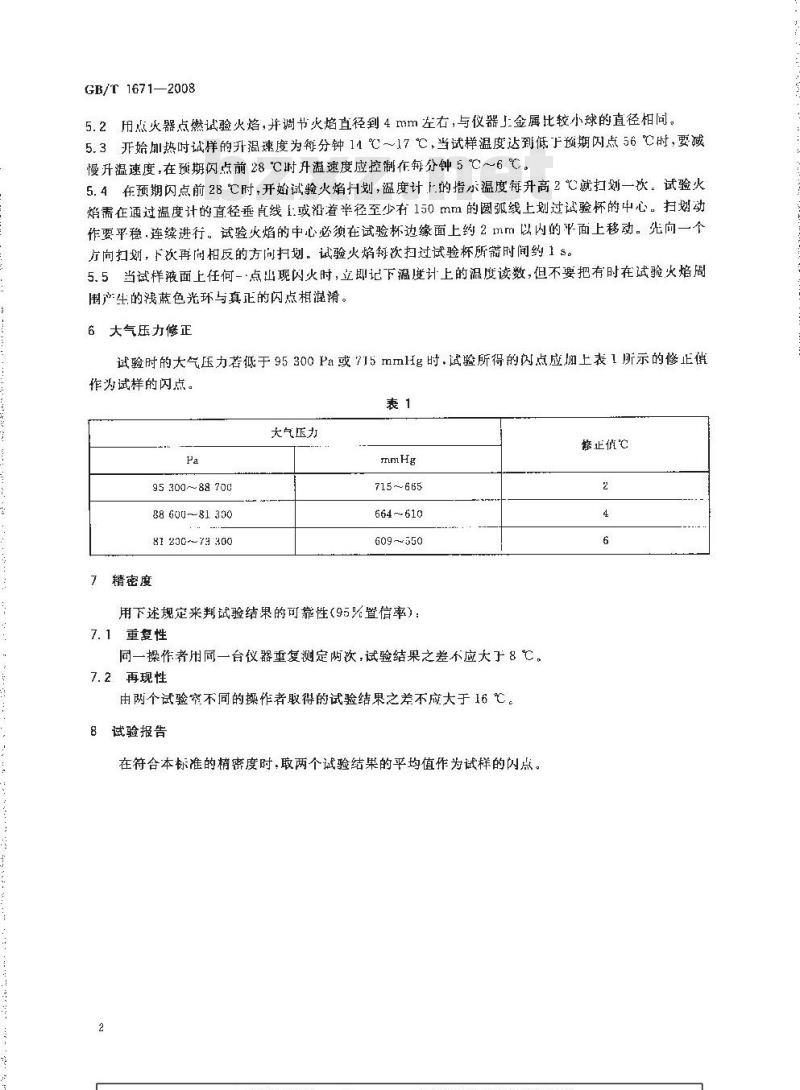

5.2用点火器点燃试验火焰，并调节火焰直径到4mm左右，与仪器J金属比较小球的直径相同。5.3开始加热时试样的升温速度为每分钟11℃～17℃，当试样温度达到低下预期闪点56℃时，要减慢升温速度，在预期闪点前28℃时升温速度应控制在每分钟5℃～6℃。5.4在预期闪点前28℃C时，开始试验火焰扫划，温度计F的指尔温度升高2℃就扫划一次。试验火焰需在通过温度计的直径垂真线1或沿着半径至少有150mm的圆弧线上划过试验杯的中心。扫划动作要平稳.连续进行。试验火焰的中心必须在试验杯边缘面上约2mm以内的平面上移动。先向一个方向扫划，下次再向相反的方间划。试验火焰每次扫过试验杯所需时间约1$。5.5当试样液面上任何－点山现闪火时，立即记下温度计上的温度读数，但不要把有时在试验火焰周围产生的浅蓝色光环与真正的闪点相混滑6大气压力修正
试验时的大气压力若抵于95300Pa或715mmHg时.试验所得的闪点应加上表1所示的修正值作为试样的闪点。
大气压力
95 300~~88 700
88 600--81300
812307300
精密度
715~665
664~610
609~550
用下述规定来判试验结果的可靠性(95%置信率）7.1重复性
同一操作者用同一台仪器重复测定两次,试验结果之差不应大于 8 C,7.2再现性
由两个试验窄不同的操作者取得的试验结果之差不应大于16 ℃。8试验报告
在符合本标准的精密度时.取两个试验结果的平均值作为试样的闪点。2
修止值℃

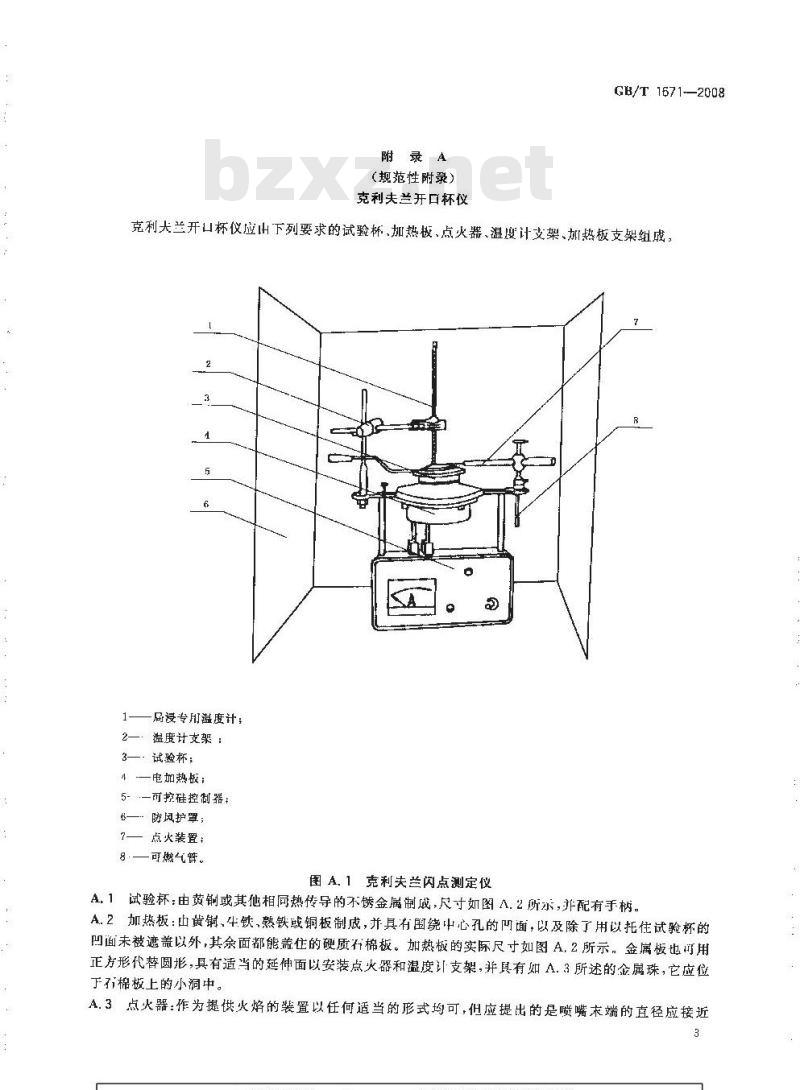

附录A
（规范性附录）
克利夫兰开口杯仪
GB/T 1671-2008
克利大兰开口杯仪应出下列要求的试验杯、加热板、点火器、温度计支架、加热板支架组成，局浸专所温度计：
2—．温度计支架：
3—·试验杯；
4一电加热板：
5-—可控硅控制器：
6—…防风护罩；
?—点火装置：
8.—可燃气管。
图A.1克利夫兰闪点测定仪
A，1试验杯：由黄钢或其他相同热传导的不锈金属制成，尺寸如图A.2所示，并配有手柄。A.2加热板：山黄铜、尘铁、熟铁或铜板制成，并具有围绕中心孔的叫面，以及除了用以托住试验杯的凹面未被遮盖以外，其余面都能盖住的硬质行棉板。加热板的实际尺寸如图A，2所示，金属板也可用正方形代替圆形，具有适当的延伸面以安装点火器和温度计支架，并具有如A.3所述的金属珠，它应位于有棉板上的小洞中。
A.3点火器：作为提供火焰的装置以任何适当的形式均可，但应提出的是喷嘴末端的直径应接近3
GB/T 1671—2008
1.6mm，其锐孔直径为0.8mm)。点火器的操作装置应保证能试验火焰白动来回扫描，其扫描的半径不超过150mm，锐孔的扫描面与杯的端面距离不大于2mmA.4加热器：任何方便的热源均可。充许使用气体燃烧器或酒精灯，但周围不应有可燃物并保证加热火焰不喷在试验杯的周围。也可使用由调压器控制的电热器，热表面应集中在加热板开口处，而不会局部过热：火焰型加热器应有挡风或适当的防护设施以挡住过量的辐射热，避免发射在石棉板表面的平面上，
A.5温度计支架：试验中将温度计夹在规定的位置，并且在试验完毕后易于从试验杯中取出。A.6加热板支架：将加热板稳周而水平的夹住，最小R150
试验火焰置
金属深孔事 1
至瓦斯源
如热器
（火焰或电阻式）
+ 97 -~ 100
装祥刻线www.bzxz.net
克利尖兰开口杯
温度计
试验杯
加热板
争0.8孔
$ 146 ~ 159
$ 69. 5 ~- 70. 6
中55--56
加热板
图A，2克利夫兰开口杯仪
单位为旁米
刻度范围：—6℃～400℃；
浸人深度：25mm
分度:2℃;
大分度;10℃：
数字刻度：20℃；
附录B
（规范性附录）
温度计规格
刻度误差，≤260℃时为1℃，260℃时为2℃；膨胀究充许加热至400℃；
总长：308mm士5mm；
棒径:6 mm~7mm;
球长：7.5mm~10.0mm;
球径:1.5 mm~6.0 mm;
球底到10℃刻度的距离：49mm~58mm；球底到360℃刻度的距离：237mm~254mmGB/T1671-2008
GB/T 1671-2008
中华人民共和国
国家标准
增塑剂闪点的测定
克利夫兰开口杯法
GB/T 1671—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷！印剧各地新华书店经销
开本880×12301/16
2008年9月第一版
印张0.75字数10千字
2008年9月第一次印刷
书号：155066·1-33542定价14.00元告由本社发行中心调换
如有印装差错
侵权必究
版权专有
举报电话：（010)68533533
80021291/80
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
