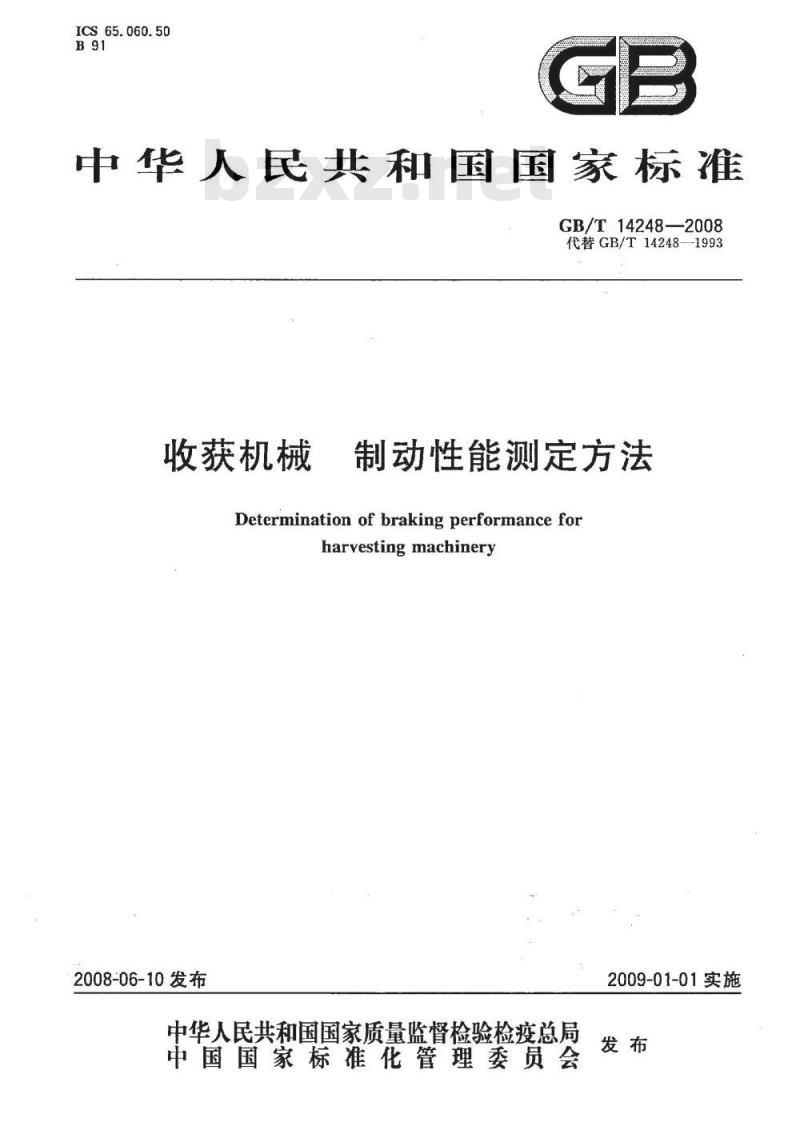

【国家标准(GB)】 收获机械 制动性能测定方法

ICS65.060.50
中华人民共和国国家标准
GB/T14248—2008
代替GB/T14248—1993
收获机械
制动性能测定方法
Determination of braking performance forharvestingmachinery
2008-06-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

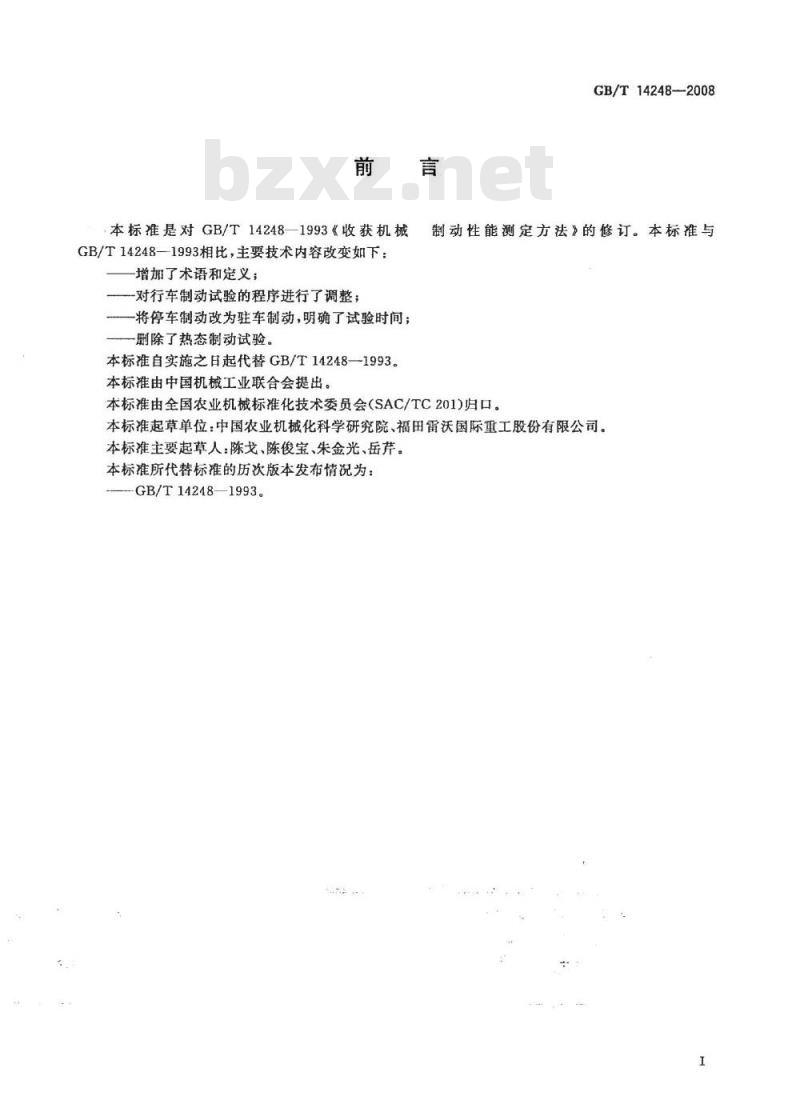

本标准是对GB/T14248—1993《收获机械GB/T14248—1993相比，主要技术内容改变如下：增加了术语和定义；
一对行车制动试验的程序进行了调整；一将停车制动改为驻车制动，明确了试验时间；除了热态制动试验。
本标准自实施之日起代替GB/T14248—1993。本标准由中国机械工业联合会提出。GB/T14248-2008
制动性能测定方法》的修订。本标准与本标准由全国农业机械标准化技术委员会（SAC/TC201)归口。本标准起草单位：中国农业机械化科学研究院、福田雷沃国际重工股份有限公司。本标准主要起草人：陈戈、陈俊宝、朱金光、岳芹。本标准所代替标准的历次版本发布情况为：GB/T14248—1993。

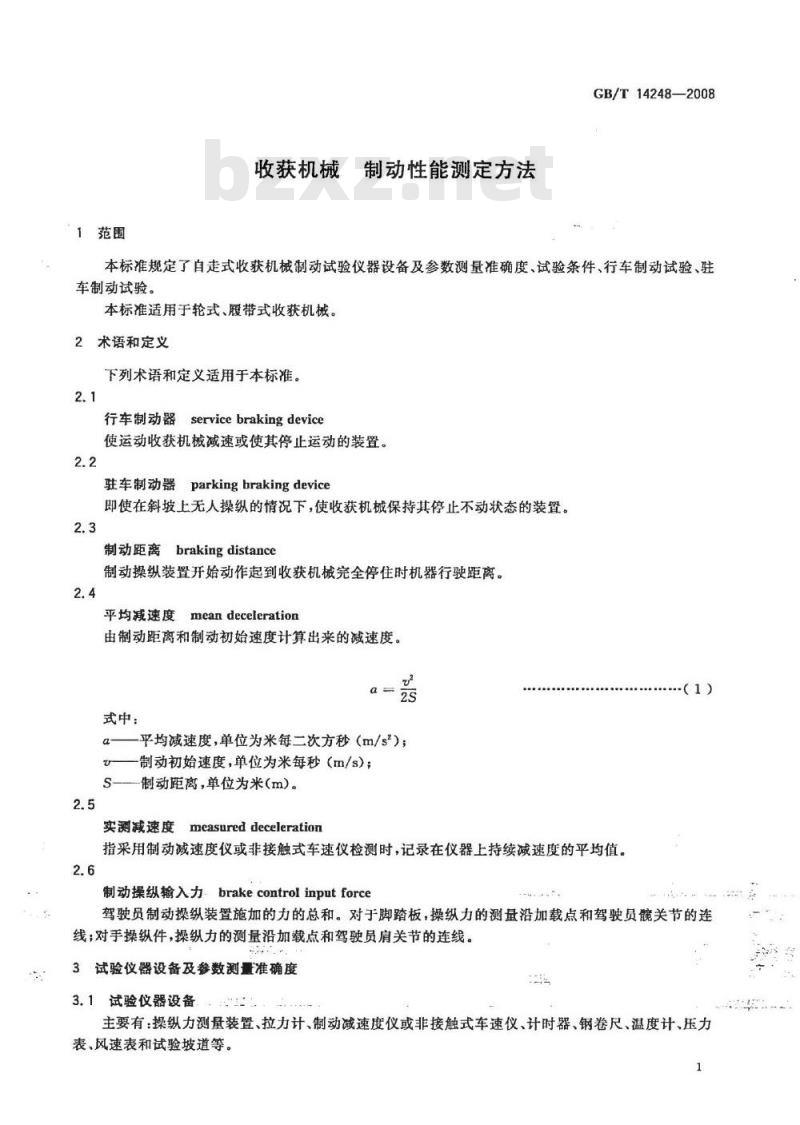

1范围
收获机械
制动性能测定方法
GB/T14248—2008
本标准规定了自走式收获机械制动试验仪器设备及参数测量准确度、试验条件、行车制动试验、驻车制动试验。
本标准适用于轮式、履带式收获机械。2术语和定义
下列术语和定义适用于本标准。2.1
行车制动器servicebrakingdevice使运动收获机械减速或使其停止运动的装置。2.2
驻车制动器parkingbrakingdevice即使在斜坡上无人操纵的情况下，使收获机械保持其停止不动状态的装置。2.3
制动距离brakingdistance
制动操纵装置开始动作起到收获机械完全停住时机器行驶距离。2.4
平均减速度
meandeceleration
由制动距离和制动初始速度计算出来的减速度。a
式中：
平均减速度，单位为米每二次方秒（m/s）；-制动初始速度，单位为米每秒（m/s）；S—制动距离，单位为米(m)。
实测减速度
measureddeceleration
指采用制动减速度仪或非接触式车速仪检测时，记录在仪器上持续减速度的平均值。2.6
制动操纵输入力brakecontrolinputforce-（1）
驾驶员制动操纵装置施加的力的总和。对于脚踏板，操纵力的测量沿加载点和驾驶员髋关节的连线；对手操纵件，操纵力的测量沿加载点和驾驶员肩关节的连线。3试验仪器设备及参数测量准确度3.1试验仪器设备
主要有：操纵力测量装置、拉力计、制动减速度仪或非接触式车速仪、计时器、钢卷尺、温度计、压力表、风速表和试验坡道等。
GB/T14248-2008

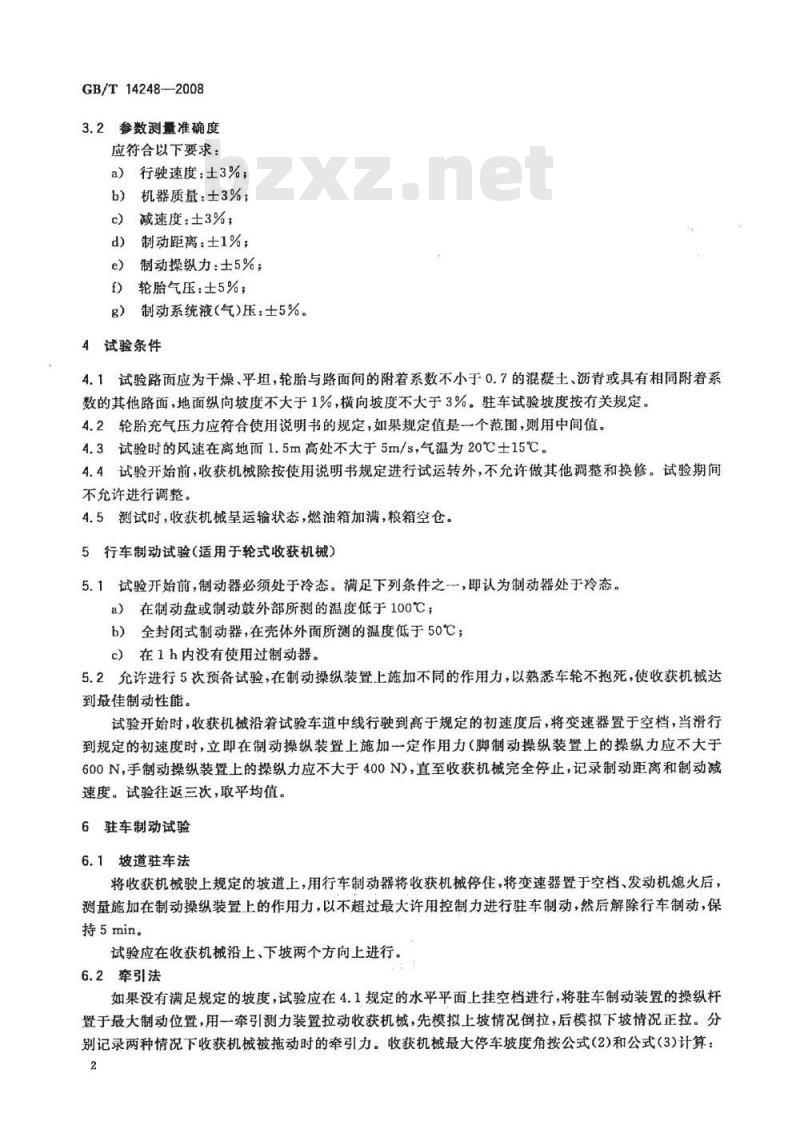

参数测量准确度
应符合以下要求：
a）行驶速度：士3%；
机器质量：士3%；
减速度：士3%；
制动距离：±1%；
制动操纵力：士5%；
轮胎气压：士5%；
制动系统液(气)压：士5%。
4试验条件
4.1试验路面应为干燥、平坦，轮胎与路面间的附着系数不小于0.7的混凝土、沥青或具有相同附着系数的其他路面，地面纵向坡度不大于1%，横向坡度不大于3%。驻车试验坡度按有关规定。4.2轮胎充气压力应符合使用说明书的规定，如果规定值是一个范围，则用中间值。4.3试验时的风速在离地面1.5m高处不大于5m/s，气温为20℃士15℃。4.4试验开始前，收获机械除按使用说明书规定进行试运转外，不允许做其他调整和换修。试验期间不允许进行调整。
4.5测试时，收获机械呈运输状态，燃油箱加满，粮箱空仓。5行车制动试验（适用于轮式收获机械）5.1试验开始前，制动器必须处于冷态。满足下列条件之一，即认为制动器处于冷态。a）在制动盘或制动鼓外部所测的温度低于100℃；b）全封闭式制动器，在壳体外面所测的温度低于50℃；c）在1h内没有使用过制动器。
5.2允许进行5次预备试验，在制动操纵装置上施加不同的作用力，以熟悉车轮不抱死，使收获机械达到最佳制动性能。
试验开始时，收获机械沿着试验车道中线行驶到高于规定的初速度后，将变速器置于空档，当滑行到规定的初速度时，立即在制动操纵装置上施加一定作用力（脚制动操纵装置上的操纵力应不大于600N，手制动操纵装置上的操纵力应不大于400N)，直至收获机械完全停止，记录制动距离和制动减速度。试验往返三次，取平均值。6驻车制动试验
6.1坡道驻车法
将收获机械驶上规定的坡道上，用行车制动器将收获机械停住，将变速器置于空档、发动机熄火后，测量施加在制动操纵装置上的作用力，以不超过最大许用控制力进行驻车制动，然后解除行车制动，保持5min。
试验应在收获机械沿上、下坡两个方向上进行。6.2牵引法
如果没有满足规定的坡度，试验应在4.1规定的水平平面上挂空档进行，将驻车制动装置的操纵杆置于最大制动位置，用一牵引测力装置拉动收获机械，先模拟上坡情况倒拉，后模拟下坡情况正拉。分别记录两种情况下收获机械被拖动时的牵引力。收获机械最大停车坡度角按公式（2）和公式（3)计算：2

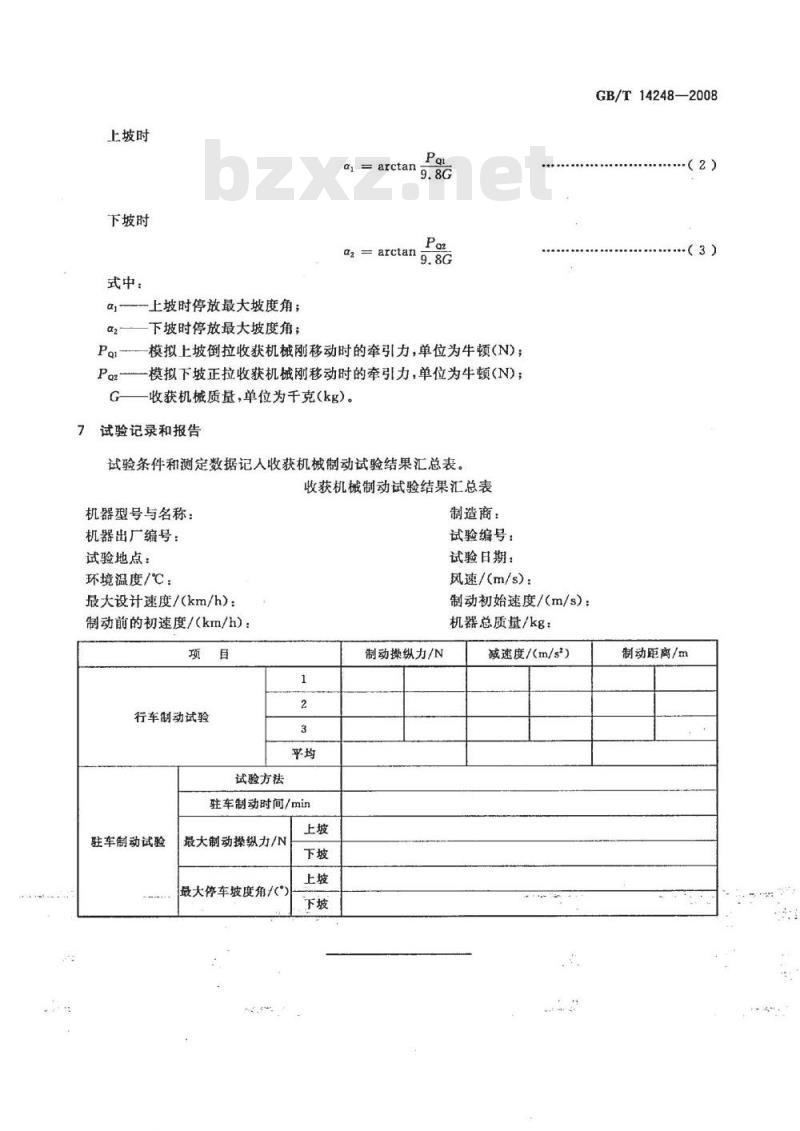

上坡时
下坡时
式中：
一上坡时停放最大坡度角；
一下坡时停放最大坡度角：
ay=arctan
ax = arctan g.8G
Pq1模拟上坡倒拉收获机械刚移动时的牵引力，单位为牛顿（N)；Po2—-模拟下坡正拉收获机械刚移动时的牵引力，单位为牛顿（N)；G—收获机械质量，单位为千克(kg)。试验记录和报告
试验条件和测定数据记人收获机械制动试验结果汇总表。收获机械制动试验结果汇总表
机器型号与名称：
机器出厂编号：
试验地点：
环境温度/℃：
最大设计速度/（km/h）：www.bzxz.net
制动前的初速度/(km/h）：
行车制动试验
试验方法
驻车制动时间/min
驻车制动试验
最大制动操纵力/N
最大停车坡度角/
制动操纵力/N
制造商：
试验编号：
试验日期：
风速/（m/s）：
制动初始速度/（m/s）：
机器总质量/kg：
减速度/（m/s*)
GB/T14248—2008
（2）
（3）
制动距离/m
GB/T14248-2008
中华人民共和国
国家标准
收获机械制动性能测定方法
GB/T14248—-2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
印张0.5
字数7千字
开本880×12301/16
2008年9月第一版2008年9月第一次印刷*
书号：155066·1-32575
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
