【国家标准(GB)】扩口式管接头用A型螺母

本网站发布时间： 2024-06-30 18:13:10

GB/T5647-2008
现行
　点击下载此标准

基本信息

标准号：
GB/T 5647-2008
标准名称：
扩口式管接头用A型螺母
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
2008-05-07
实施日期：
2008-11-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
104.95 KB

标准分类号

标准ICS号：
机械系统和通用件>>紧固件>>21.060.60环、套管、管接头、承插
中标分类号：
机械>>通用零部件>>J15管路附件

关联标准

替代情况：
替代GB/T 5647-1985

出版信息

出版社：
中国标准出版社
书号：
155066·1-32198
页数：
5页
标准价格：
10.0 元
出版日期：
2008-11-01
计划单号：
20064244-T-604

其他信息

首发日期：
1985-11-25
起草人：
李维荣、耿志学、阮浩丰、周舜华、陶忠明、左学俊、周剑飞、王利民、冯峰
起草单位：
中机生产力促进中心、海盐高博管件有限公司等
归口单位：
全国管路附件标准化技术委员会
提出单位：
中国机械工业联合会
发布部门：
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
主管部门：
中国机械工业联合会
相关标签：
扩口式管接头螺母

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了扩口式管接头用Ａ型螺母的尺寸及技术要求。本标准适用于管子外径为4mm～34mm，最大工作压力3.5MPa～16MPa的液压流体传动和一般用途的管路系统。 GB/T 5647-2008 扩口式管接头用A型螺母 GB/T5647-2008

标准内容

部分标准内容：

IC5 21.060.60

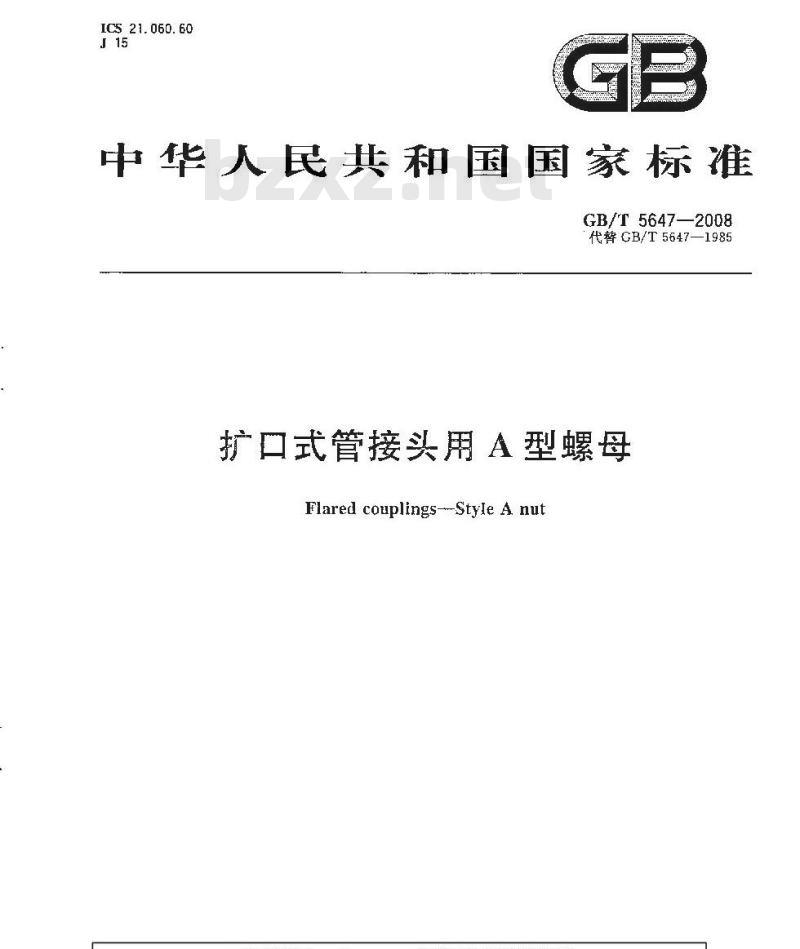

中华人民共和国国家标准
GB/T5647—2008
代替GB/T5647—1985
扩口式管接头用A型螺母
Flared couplings---Style A nut实施

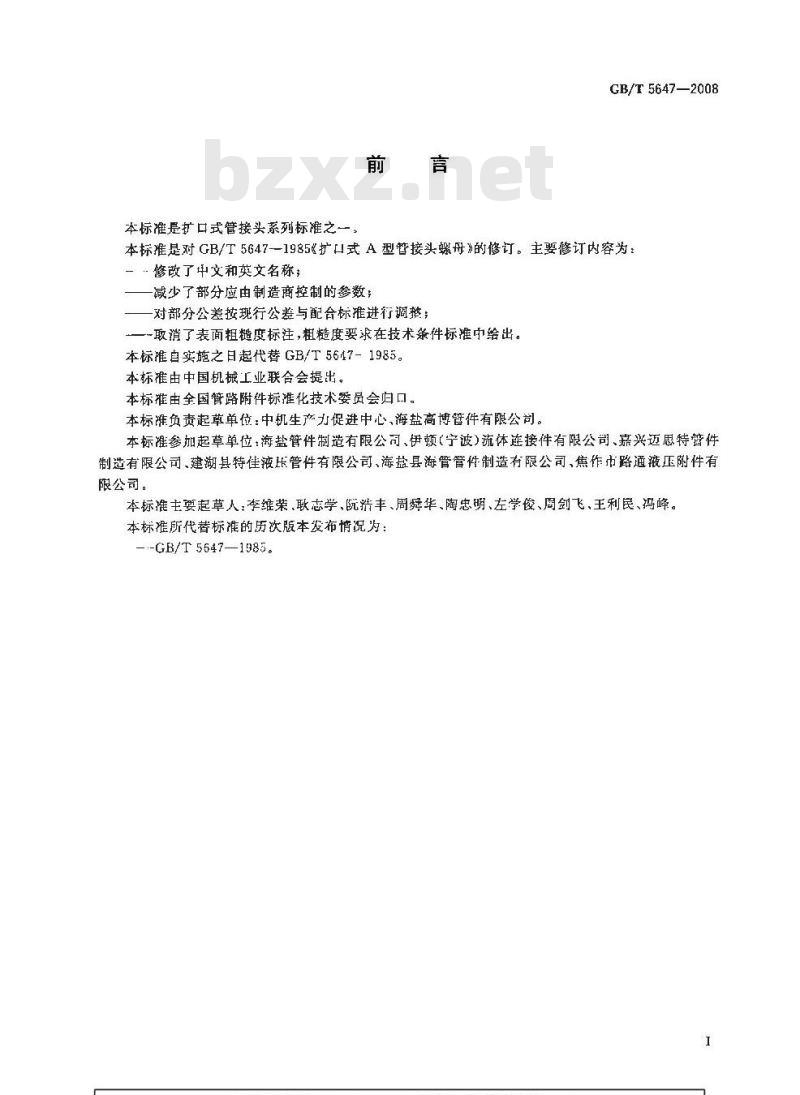

本标准是扩口式管接头系列标推之一。前言
GB/T 56472008
本标准是对GB/T 5G47--1985扩口式A型替接头螺母的修订。主要修订内容为一·修改了中文和英文名称
减少了部分应由制造商控制的参数；一对部分公差按现行公差与配合标准进行调整；一-取消了表面粗糙度标注，粗糙度要求在技术条件标准中给出。本标准自实施之目起代替GB/T5647-1985。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负责起草单位：中机生产力促进中心，海盐高博管件有限公司。本标准参加起草单位：海盐管件制造有限公司、伊顿（宁波）流体连接件有限公司、嘉兴迈思特管件制造有限公司、建湖县特佳液管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。
本标准主要起草人：李维荣.耿志学、阮浩丰、周舜华、陶忠明、左学俊、周剑飞、王利民、冯峰。本标准所代替标准的历次版本发布情况为：-.-GB/T 5647—1985。

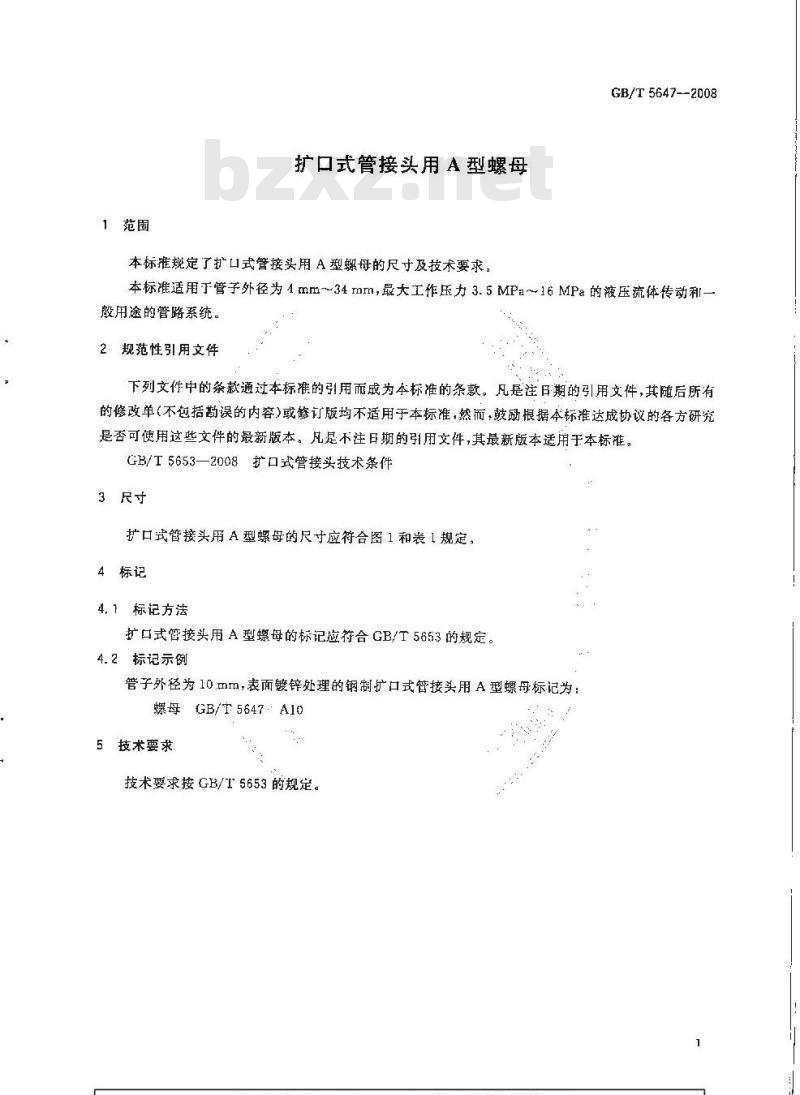

1范围
扩口式管接头用A型螺母
本标准规定了扩口式管接头用A型螺母的尺寸及技术要求。GB/T 5647--2008
本标准适用于管子外径为4mm～34mm，最大工作压力3.5MPa~16MPa的液压流体传动和一般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5653—2008扩口式管接头技术条件3尺寸
扩口式管接头用A型螺母的尺寸应符合图1和表1规定：4标记
4,1标记方法
扩口式管接头用A型螺母的标记应符合GB/T5653的规定。4.2标记示例
管子外径为10.mm，表面镀锌处理的钢制扩口式管接头用A型螺母标记为：螺母　GB/T5647A10
5技术要求
技术要求按GB/T5653的规定。
GB/T 5647200B
了外径
M30×2
M33×2
M36×2
M39×2

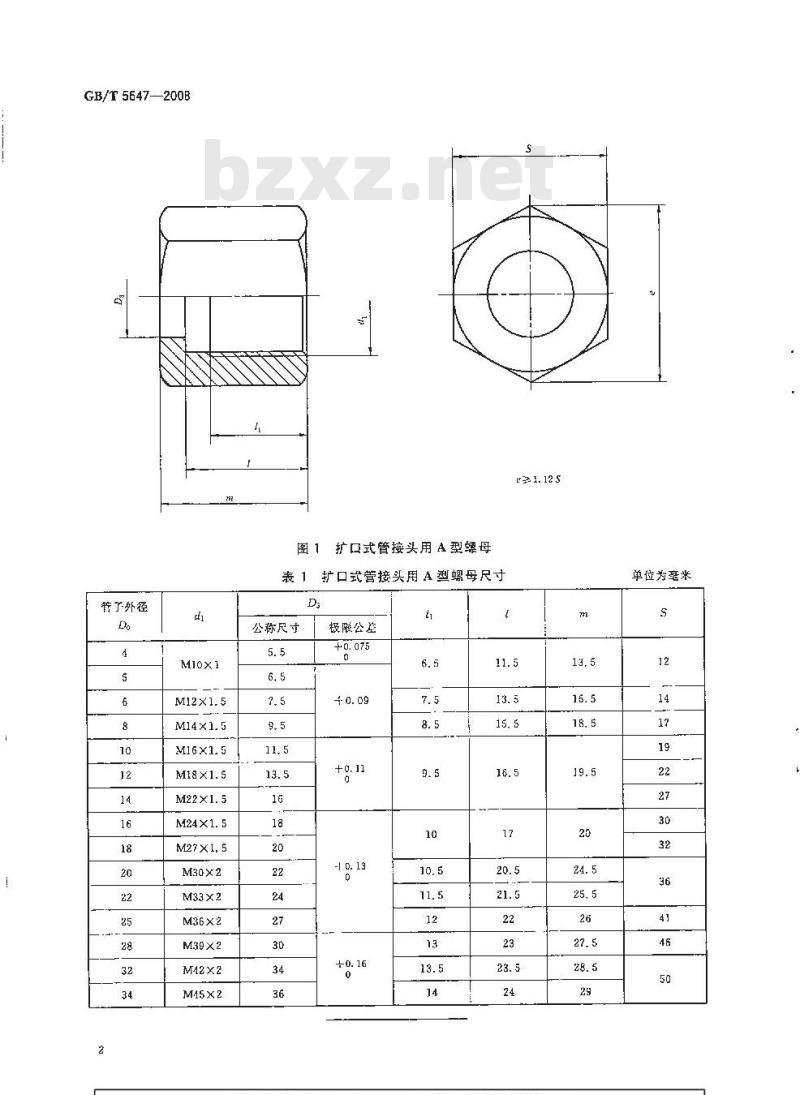

图1扩口式管接头用A型螺母
表1扩口式管接头用A型螺母尺寸D免费标准下载网bzxz
公称尺寸
极殿公差
单位为毫米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
