【国家标准(GB)】 扩口式管接头用Ｂ型螺母

ICS 21.060, 60

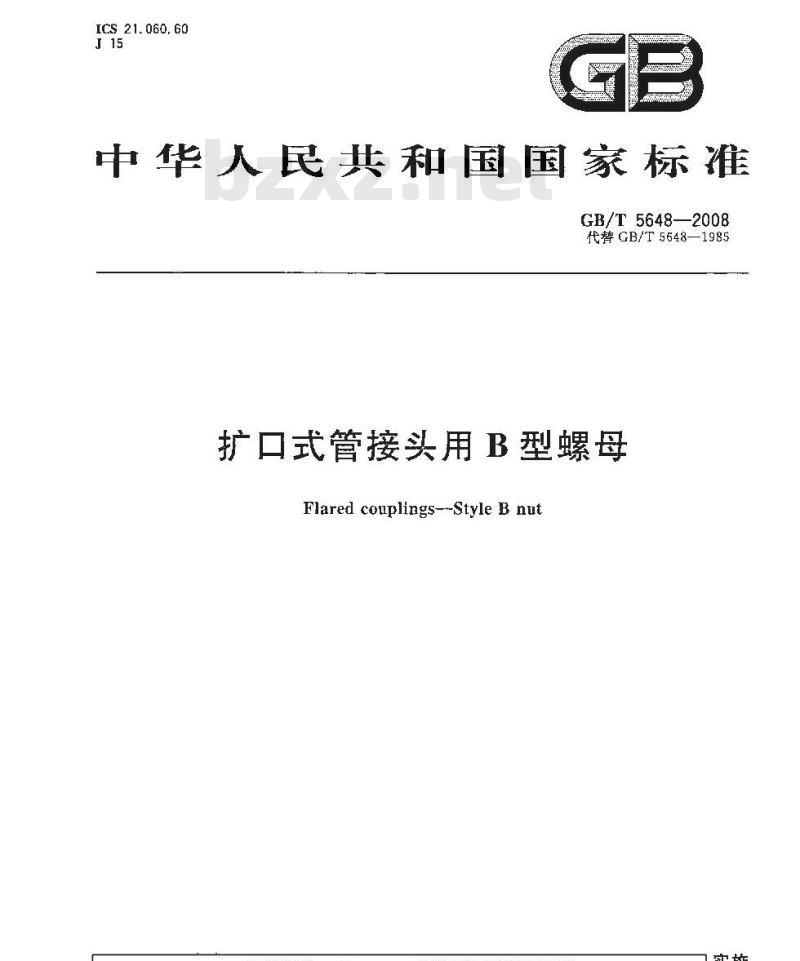

中华人民共和国国家标准
GB/T5648—2008
代替 GB/T 5648—1985
扩口式管接头用B型螺母
Flared couplings--Style B nut实施

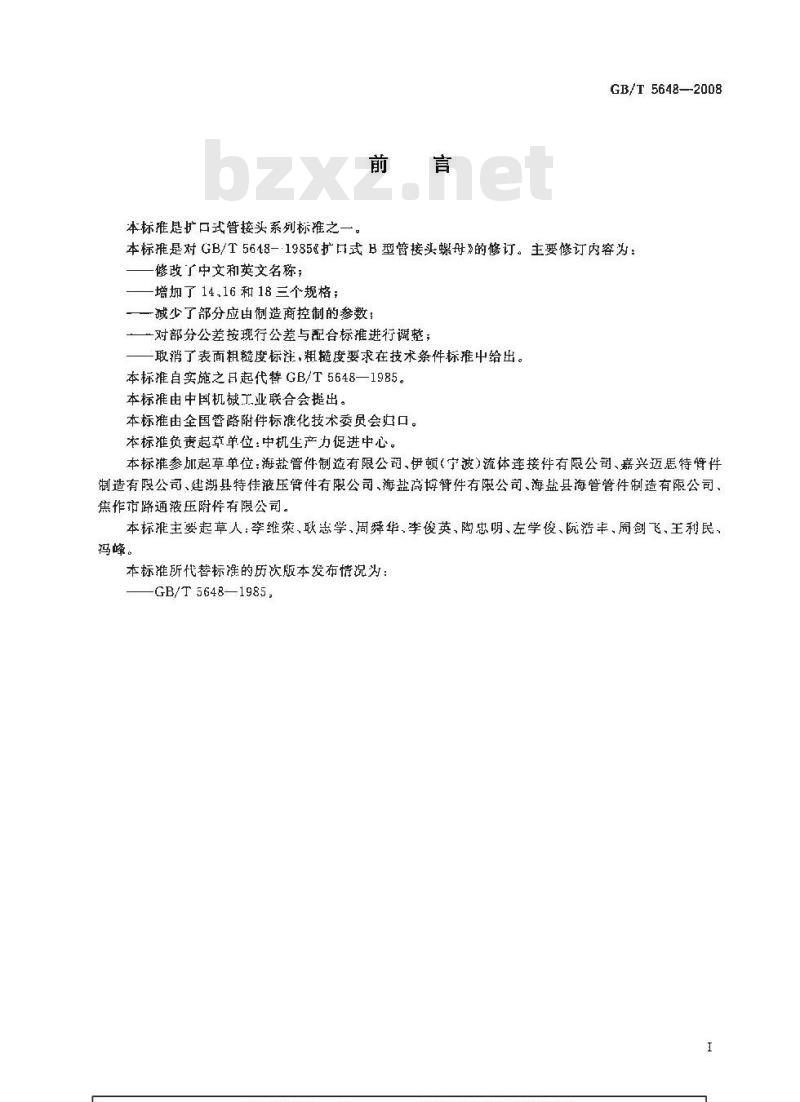

本标雅是扩口式管接头系列标准之一。前言bzxz.net
GB/T 5648--2008
本标推是对GB/T5618--1985扩口式B型管接头螺母》的修订。主要修订内容为：修改了中文和英文名称；
增加了14,16和18三个规格；
一减少了部分应由制造商控制的参数：-对部分公差按现行公差与配合标推进行调整；取消了表面粗糙度标注，粗糙度要求在技术条件标推中给出。本标推自实施之日起代替GB/T5648—1985。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标推负责起草单位：中机生产力促进中心。本标推参加起草单位：海盐管件制造有限公司、伊顿（宁波）流体连接件有限公司、嘉兴迈患特臂件制造有限公司、建潮县特佳液压管件有限公司、海盐高博管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。本标主起草人：李维荣，耿志学，周舜华,李俊英，陶忠明、左学俊、阮浩丰、剑飞、王利民，玛峰。
本标摊所代替标强的历次版本发布情况为：GB/T 5648—1985,

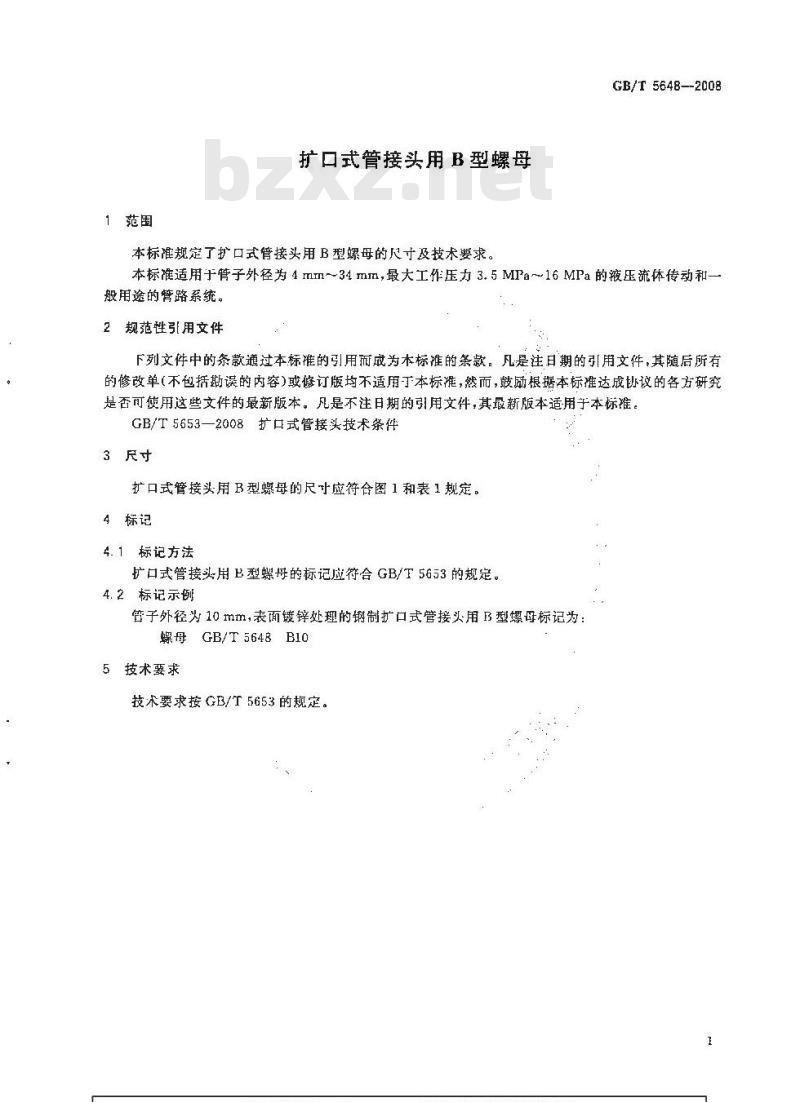

-1范围
扩口式管接头用B型螺母
本标准规定了扩口式臂接头用B型螺母的尽寸及技术要求。GB/T 5648—-2008
本标准适用于管子外径为 4 mm34 mm,最大工作压力 3. 5 MPa~16 MPa 的液压流体传动和-般用途的警路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5653—2008扩口式管接头技术条件3尺寸
扩口式管接头用B型螺母的尺寸应符合图1和表1规定。4标记
4.1标记方法
扩口式管接头用B型螺母的标记应符合GB/T5653的规定。4.2标记示例
管子外径为10mm，表面镀锌处理的钢制扩口式管接头用B型螺母标记为：螺母GB/T 5648 B10
5技术要求
技术要求按GB/T5653的规定。
GB/T5648-2008
音于外径

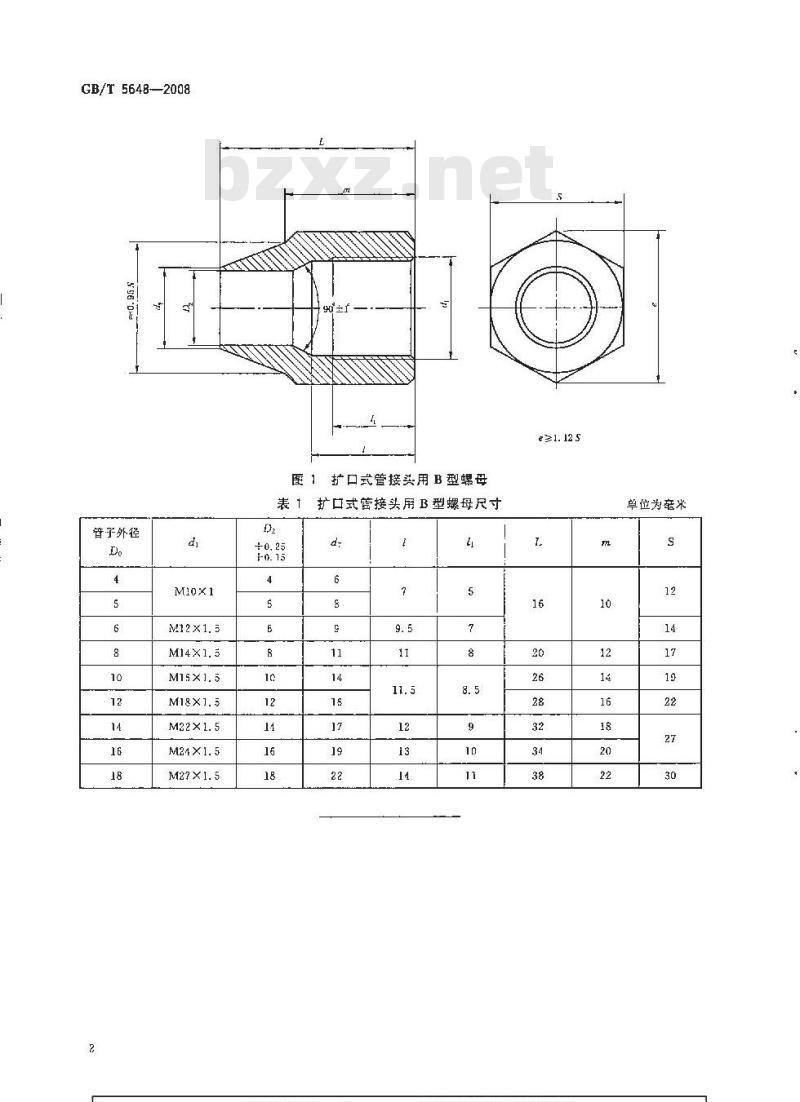

图1扩口式管接头用B型螺母
表1扩口式管接头用B型螺母尺寸102
单位为毫米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
