【国家标准(GB)】 扩口式压力表管接头

ICS21.060.60
中华人民共和国国家标准
GB/T 5645--2008
代替 GB/T 5645. 1—1985,GB/T 5645.2 - 1985扩口式压力表管接头
Flared couplings-Connector for pressure gauge200005_074免费标准bzxz.net
2008-11-01实施

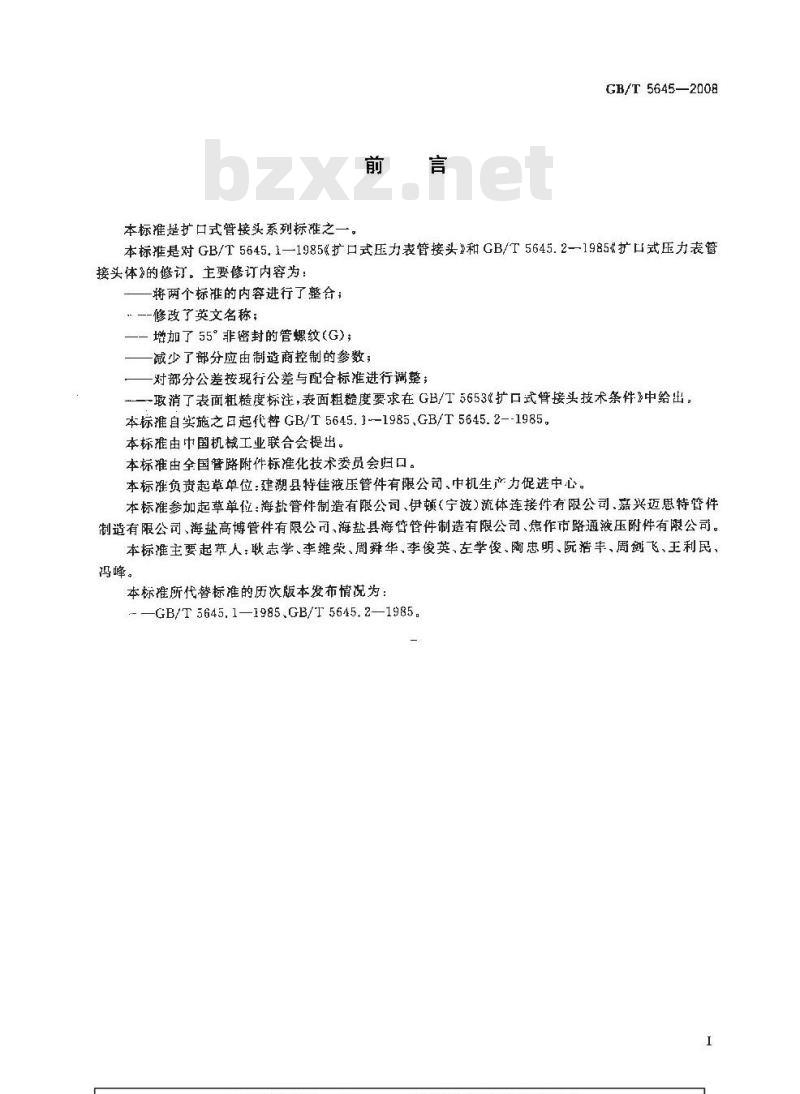

本标准是扩口式管接头系列标准之一前言
GB/T 5645—2008
本标推是对GB/T5645.1—1985《扩口式压力表管接头》和CB/T5645.2—1985《扩口式压力表管接头体》的修订。上要修订内容为：将两个标准的内容进行了整合；一-修改了英文名称；
一—增加了 55°非密封的管螺纹(G)一减少了部分应由制造商控制的参数；对部分公差接现行公差与配合标准进行调整；—-取消了表面粗糙度标注，表面粗糙度要求在GB/T5653双扩口式管接头技术条件》中给出，本标自实施之日起代GB/T5645.1--1985，GB/T5645.2--1985。本标雅由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负责起草单位：建湖县特佳液压管件有限公司、中机生产力促进中心。本标准参加起草单位：海盐管件制造有限公司、伊顿（宁波）流体连接件有限公司.嘉兴迈思特管件制造有限公司、海盐高博管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。本标准主要起草人：耿志学、李维荣、周舜华、李俊英、左学俊、陶忠明、阮浩丰、周剑飞、王利民、犸峰。
本标准所代替标准的历次版本发布情况为：GB/T 5645.1—1985.GB/T 5645.2—1985.I
1范围
扩口式压力表管接头
本标推规定了扩口式压力表管接头和接头体的尺寸，标记及技术要求。GB/T5645—2008
本标准适用于管子外径为6mm~14mm，最大工作压力3.5MPa~16MPa的液压流体传动和一般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标难。GB/T5646-2008扩口式管接头管套GB/T5647--2008扩口式管接头用A型螺母GB/T5648—2008扩口式管接头用B型螺母GB/T5652--2008扩口式管接头扩口端尺寸GB/T5653--2008扩口式管接头技术条件JB/T1002--1977密封垫圈
3尺寸
扩口式压力表管接头和接头体的尺寸应符合图1、图2和表1的规定，接头体扩口端尺寸应符合GB/T5652的规定。
4标记
4.1标记方法
扩口式压力表管接头和接头体的标记方法应符合GB/T3761的规定。4.2标记示例
扩口型式A，管子外径为10mm，表面镀锌处理的钢制扩口式压力表管接头标记为：管接头GB/T5645A10
扩口型式A，管子外径为10mm，表面镀锌处理的钢制扩口式压力表接头体标记为：接头体GB/T5645A10
5技术要求
技术要求按GB/T5653的规定。
-comGB/T5645--2008
臂子外径
JB/T1002-—1977
LGB/T 5646—2008
GB/T5647—2D08

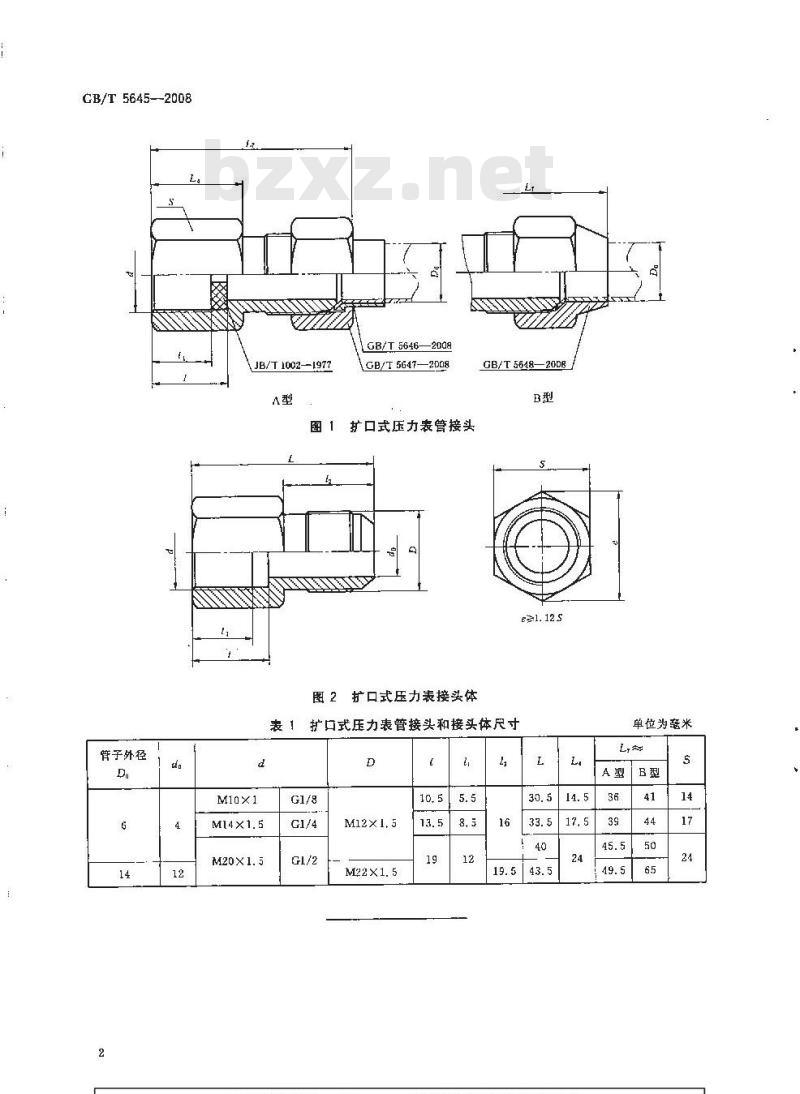

图1扩口式压力表管接头
图2扩口式压力表接头体
GB/T5648—20D8
表扩口式压力表管接头和接头体尺寸D
M10×1
M12×1,5
单位为妾米
