【国家标准(GB)】 扩口式过板直通管接头

ICs21.060.60
中华人民共和国国家标准
GB/T 56432008
代替GB/T5643.1—1985,GB/T5643.2-1985扩口式过板直通管接头
Flared couplings-Bulkhead union2008-05-07发布
2008-11-01实施
本标准是扩口式管接头系列标推之前言
GB/T5643—2008
本标准是对GB/T5643.1—1985扩口式隔壁直通管接头》和GB/T5643.2—1985《扩口式隔壁直通管接头体》的修订。主要修订内容为：一将两个标准的内容进行了整合；修改了英文名称；
减少了部分应由制造商控制的参数；对部分公差按现行公差与配合标准进行调整；-取消了表面粗糙度标注，表面粗髓度要求在GB/T5653α扩口式管接头技术条件》中给出。本标准自实施之日起代替GB/T5643.1—1985,GB/T5643.2—1985。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口，本标准负责起草单位：嘉兴迈思特管件制造有限公司、中机生产力促进中心。本标推参加起草单位：海盐管件制造有限公司、伊顿（宁波）流体连接件有限公司、建潮县特佳液压管件有限公司、海盐商博管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。本标准主要起草人：耿志学、李维荣、周舜华、陶忠明、左学俊、阮浩丰、周剑飞、王利民，冯峰。本标准所代替标推的历次版本发布情况为：-GB/T 5643.1--1985.GB/T 5643.2—1985。I
1范围
扩口式过板直通管接头
GB/T 5643-—2008
本标准规定广扩口式过板直通管接头和接头体的尺寸、标记及技术要求。本标准适用于管子外径为 4 mm~34 mm,最大工作压力 3. 5 MPa~16 MPa的液压流体传动和一般用途的管路系统。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，敲励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注月期的引用文件，其最新版本适用于本标准。管接头用六角薄螺母
GB/T 3763—2008
扩口式管接头管套
GB/T 5646—2008
GB/T 5647—2008
扩口式管接头用A型螺母
扩口式管接头用B型螺母
GB/T 5648--2008
GB/T 5652--2008
扩口式管接买扩口端尺寸
GB/T 5653: 2008wwW.bzxz.Net
3尺寸
扩口式管接头技术条件
扩口式过板直通管接头和接头体的尺寸应符合图1.图2和表1的规定，接头体扩口端尺寸应符合GB/T 5652 的规定。
4标记
4.1标记方法
扩口式过板直通管接头和接头体的标记方法应符合GB/T5653的规定，4.2标记示例
扩口型式A，管子外径为10mm，表面镀锌处理的钢制扩口式过板直通管接头标记为：管接头GB/T5643A10
扩口型式A，管子外径为10mm，表面镀锌处理的钢制扩口式过板直通接头体标记为：接头体GB/\I5643A10
5技术要求
技术要求按GB/T5653的规定。
GB/T5643--2008
GB/T3763—2008
GB/T5646—2008
GE/T5647—2008

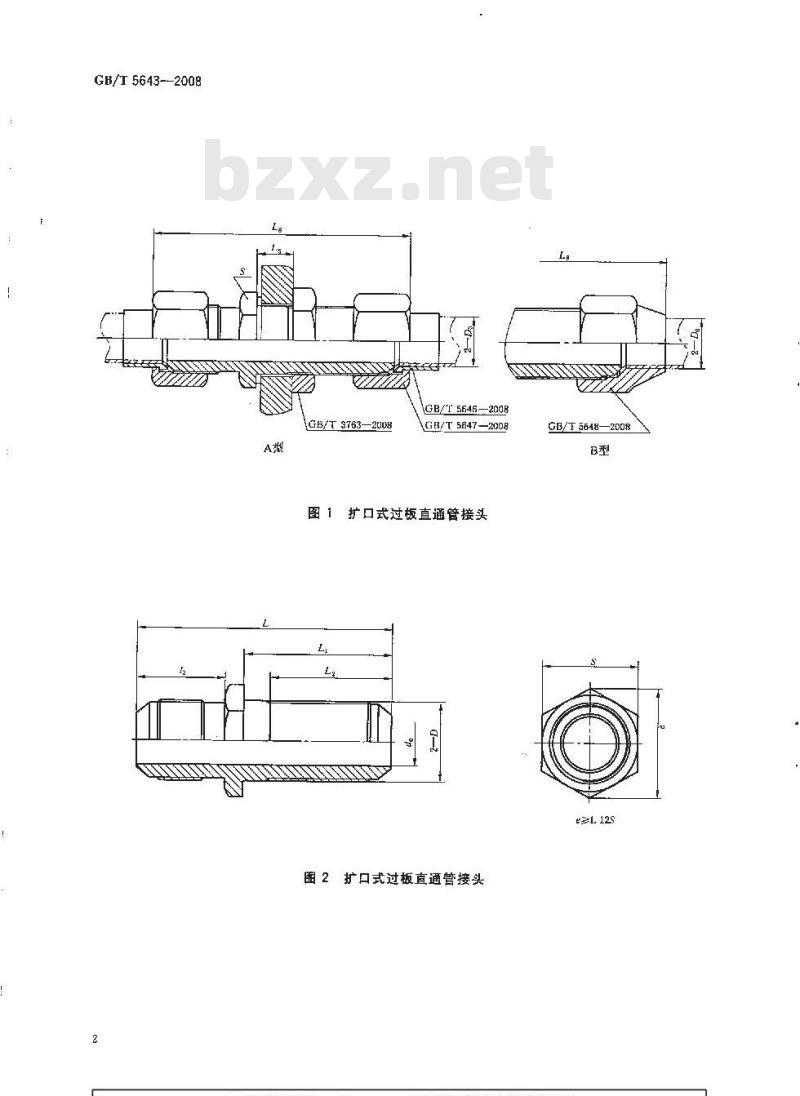

图1扩口式过板直通管接头
图2扩口式过板直通管接头
GB/T5648—2008
暨子外径
M14x1,5
M27×1. 5
M33×2
M39×2
M42×2
M15×2

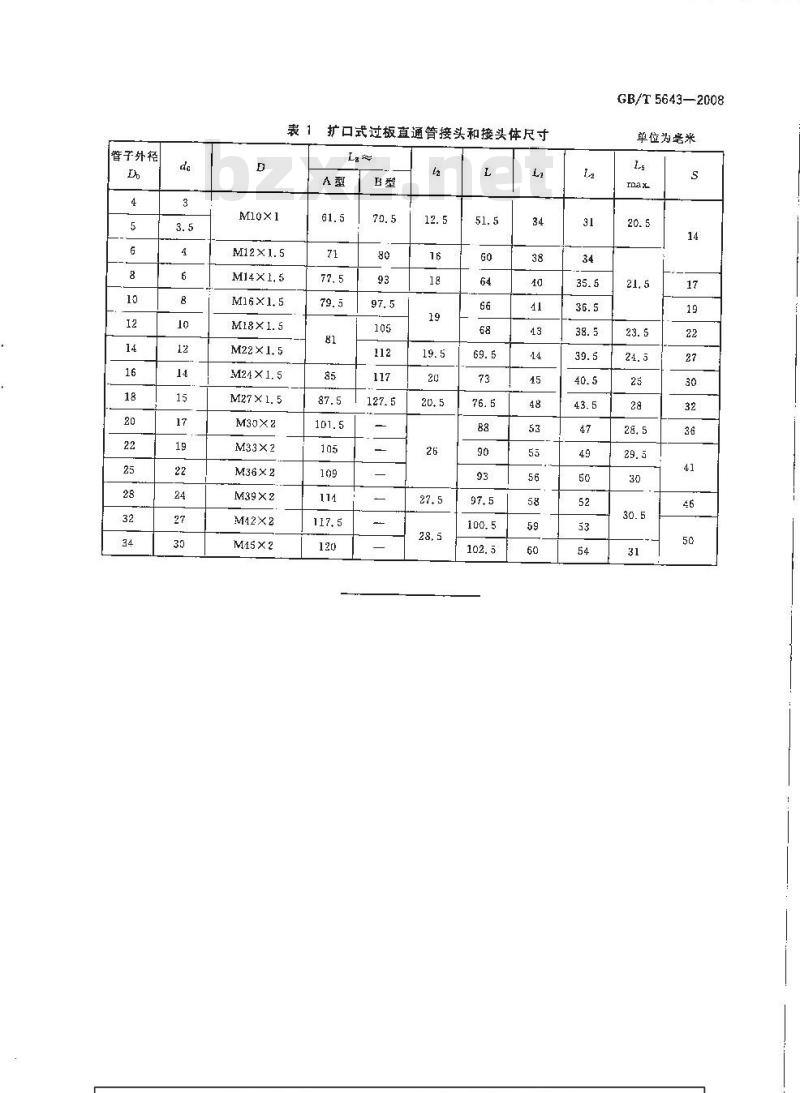

1扩口式过板直通管接头和接头体尺寸表1
comGB/T5643—2008
单位为略米
